环形螺旋辊弹性接触结构设计

　　在精密输送、张力控制以及环形曲面接触类的工况场景中，常规直辊结构往往存在接触应力集中、曲面贴合度不足的问题，无法适配环形走料路径上的均匀施压需求，这类环形辊结构正是针对这类特殊工况开发的接触类构件。从实际使用场景来看，这类构件常应用于环形走线的线材包覆设备、环形工件的表面滚压工装、以及特殊曲面的张力缓冲环节，区别于常规圆柱辊的直线接触路径，它的整体环形基底能够匹配闭合环形的走料轨迹，外层螺旋缠绕的弹性接触层可以在接触过程中提供均匀的径向缓冲，避免刚性接触对工件表面造成压痕，同时螺旋排布的接触筋条能够在辊体相对转动时，提供连续无断点的接触支撑，不会出现直辊拼接结构的接缝冲击问题。

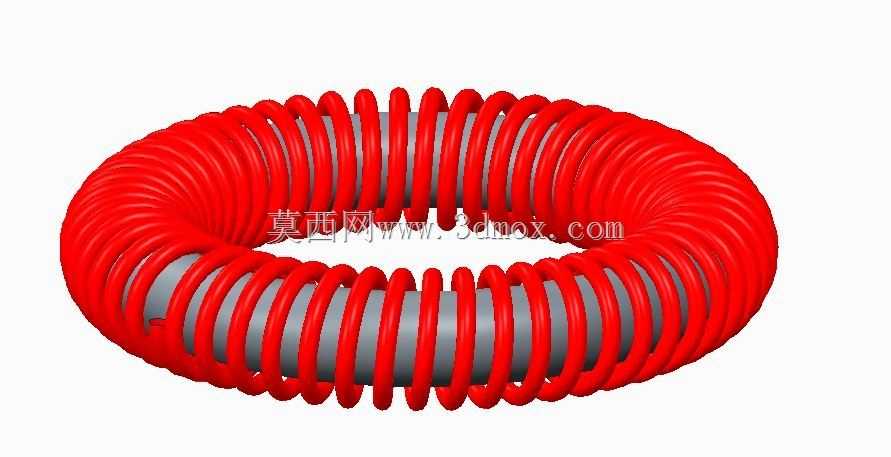

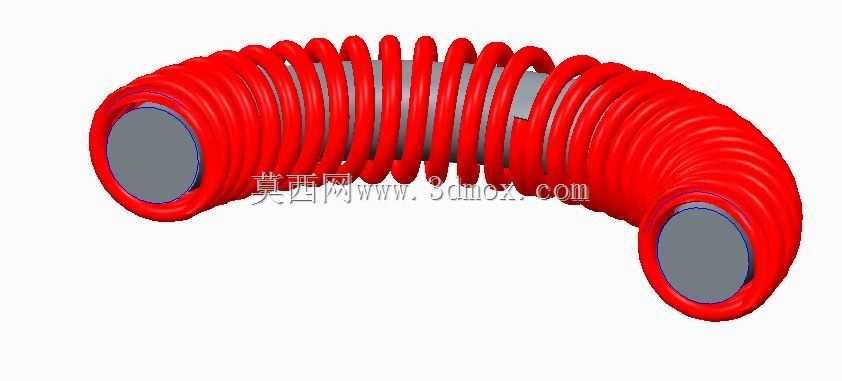

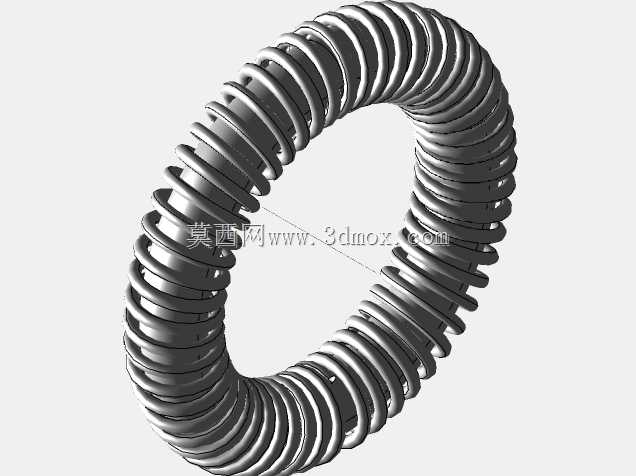

　　从设计思路层面拆解，该结构采用双层复合的构型逻辑，内层为刚性环形支撑基体，承担整体的结构强度与安装定位基准功能，基体的截面直径、环形整体中径需要匹配安装工位的回转空间边界，安装时需要保证环形基体的中心与设备的回转中心同轴度控制在合理公差范围内，避免转动过程中出现径向跳动影响接触精度。外层采用连续螺旋缠绕的弹性肋条结构，肋条的螺距、截面直径经过匹配计算，既保证相邻肋条之间留有足够的变形间隙，在受压时不会出现肋条挤压干涉，又能保证接触面上的肋条排布密度足够，不会出现接触断点。螺旋缠绕的构型还有一个工程上的实用优势，就是当接触层出现局部磨损时，可以通过调整螺旋缠绕的张紧度补偿磨损量，不需要整体更换外层结构，降低维护成本。

　　在外形尺寸与安装边界的考量上，这类环形辊的整体外径需要匹配工位的接触包角要求，通常接触包角设计在120度到180度区间时，螺旋肋条的接触均匀性最优，安装时需要预留出环形内圈的避让空间，避免内层基体与设备内部的走线、传动构件发生干涉。轴向的安装定位通常采用环形基体两侧的定位止口实现，止口的配合公差选择过渡配合即可，既保证安装后的同轴度，又方便后期拆卸维护。从功能特性来看，外层螺旋结构的弹性变形量可以通过肋条的材质、截面尺寸进行调整，针对软质工件比如薄膜、细线材的工况，可以选择截面更粗、弹性模量更低的肋条材质，增大接触面积降低接触压强；针对硬质金属工件的滚压工况，可以选择更高硬度的肋条材质，减小接触变形量保证滚压精度。

　　在实际设备选型适配时，需要重点核算环形辊的整体回转半径是否在设备的安装空间范围内，同时要确认螺旋肋条的旋向是否匹配工件的走料方向，避免旋向不符导致工件走料时出现轴向窜动。不同于常规圆柱辊需要配套轴承座做两端支撑，这类环形辊的支撑结构通常布置在环形基体的内侧，采用多点分布式支撑滚轮贴合基体内圈，既可以实现环形辊的顺畅回转，又不会占用外侧的接触工作空间，这种支撑方式也对环形基体内圈的圆度公差提出了较高要求，若内圈圆度超差，会导致回转过程中出现周期性的跳动，直接影响外层接触的压力稳定性。另外，螺旋肋条与内层刚性基体的连接可靠性也是设计时需要重点关注的点，通常采用两端压块固定加中间粘接的复合固定方式，避免辊体高速回转时肋条出现松脱移位，在长期连续运转的工况下，还需要在肋条与基体的接触位置预留热膨胀间隙，抵消连续摩擦生热带来的尺寸膨胀，防止出现肋条拱起变形的问题。
