电机联轴器传动安装总成结构设计

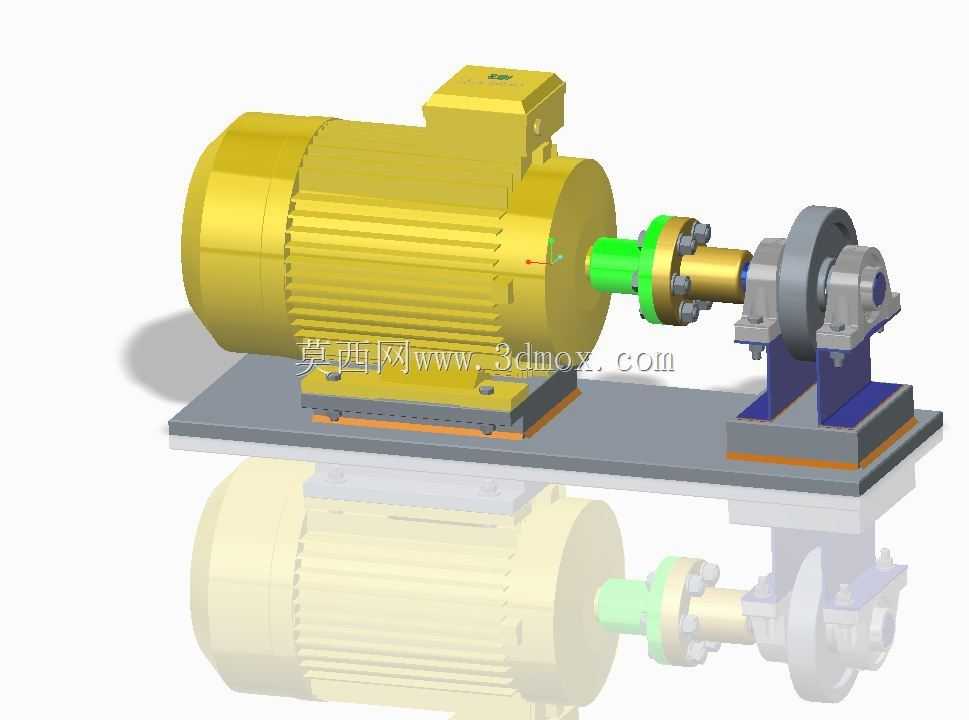

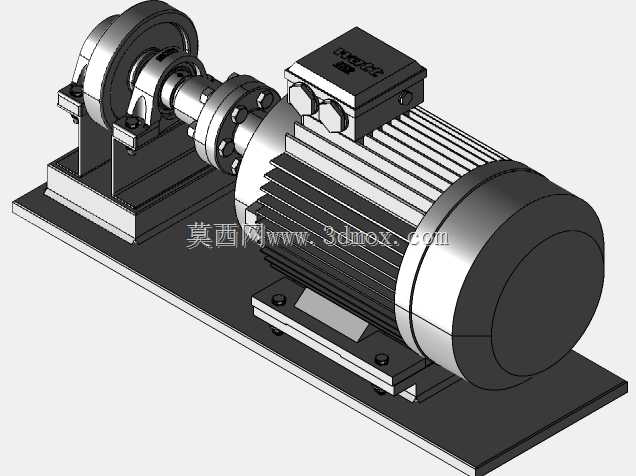

　　这套传动安装总成的核心是实现旋转动力的稳定输出与负载端的可靠连接，在轻工生产线输送段、小型实验台架动力单元、非标自动化设备的动力输入模块中都有广泛适配场景。日常设备运行中，电机输出轴直接对接负载时，容易因为两轴安装同轴度偏差、运行过程中的振动窜动，导致轴承受力异常、轴封磨损加快，这套结构正是针对这类现场安装痛点做的集成化设计。从结构布局来看，整套组件固定在一体化钢制安装底板上，左侧为动力输出的电机单元，电机外壳采用带散热筋的壳体结构，沿轴向排布的环形散热筋能够在电机运行时增大散热面积，配合自然风冷即可满足常规工况下的散热需求，电机接线盒设置在壳体顶部，方便现场布线时的线缆接入，也能避免侧面走线被周边设备剐蹭。

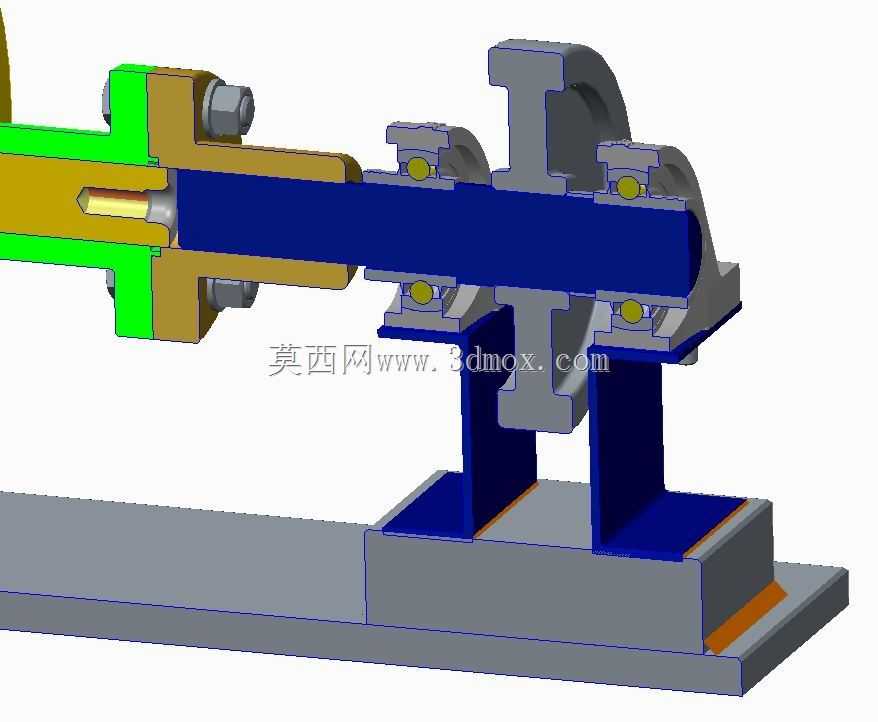

　　电机输出端通过凸缘式联轴器连接负载侧传动轴，联轴器中间设置的弹性缓冲套能够吸收两轴间的微量径向、角向偏差，同时缓冲启动瞬间的冲击载荷，避免硬连接带来的应力集中，联轴器两端的锁紧结构采用螺栓径向紧固，安装时不需要额外加热或者专用工装，现场拆装维护十分便捷。负载侧的传动轴通过带立式座的外球面轴承做支撑，轴承座采用分体式压盖结构，能够在不拆卸传动轴的情况下完成轴承的润滑与更换，轴承座底部设置定位止口，与安装底板上的定位槽配合，能够快速找正轴承座与电机轴的同轴度，减少现场安装时的打表找正时间。安装底板采用加厚钢板铣削加工，底面与顶面都做了平面度处理，电机与轴承座的安装位置都预制了T型安装槽，能够适配不同中心高的电机与轴承座组合，

　　不需要在现场重新钻孔攻丝，调整两轴间距时只需要松开安装螺栓沿槽滑动即可，适配不同长度的联轴器安装需求。在实际选型适配时，需要先确认负载端的额定转速与扭矩，匹配对应功率的电机规格，同时要核对电机轴径与联轴器内孔的配合公差，通常采用H7/k6的过渡配合，既保证传动时无相对滑动，也方便拆卸维护；轴承座的选型要匹配传动轴的轴径，同时核算轴承的额定动载荷，确保在设计寿命周期内不会出现早期点蚀失效。安装过程中需要先将电机与轴承座初步固定在底板上，通过百分表打表检测联轴器两端的径向跳动与端面跳动，将偏差控制在0.1mm以内再锁紧所有安装螺栓，避免运行过程中出现异常振动。整套结构的设计没有采用复杂的集成部件，所有零件都是工业现场常用的标准件组合，

　　备件采购方便，维护成本低，既可以作为独立的动力单元直接集成到设备中，也可以作为教学演示模型帮助新手机械工程师理解动力传动的安装要点，掌握同轴度找正、联轴器选型、轴承座安装的基础工程技能。在实际生产线应用中，这类结构常用来驱动小型滚筒输送机、实验用搅拌装置、小型物料提升机构，运行过程中只需要定期给轴承加注润滑脂、检查联轴器螺栓的紧固力矩即可，日常维护工作量极小，稳定运行周期长。设计时特意将所有安装基准都集成在同一块底板上，避免了分开安装电机与轴承座时的基准偏差，也减少了设备安装时的基础施工工作量，只需要将底板整体固定在设备机架或者地面基础上即可完成动力单元的部署，大幅缩短现场安装调试的周期。
