车间长料周转用网格围栏物料推车

　　做车间产线布局和工位器具设计快十年，这类带网格围栏的长料周转车，是金属加工、型材加工车间里解决散件长料转运痛点的常用器具，很多刚入行的结构设计人员做这类工位器具时，很容易忽略实际使用场景里的细节，最后做出来的车要么装不了多少料，要么推起来卡滞，甚至用俩月就变形报废。先从实际应用场景说，这类推车主要适配车间内长条状物料的跨工位转运，比如切割后的铝型材段、长条状钣金件、木质包装垫条、长度在1.5米到2.5米之间的细长轴类零件，普通的平板周转车没有侧边围挡，堆高一点的长料很容易在推行过程中滑落，尤其是车间地面有伸缩缝、轨道接缝的时候，颠簸一下物料掉下来，轻则砸坏地面环氧层，重则碰伤过往的作业人员，而全封闭的金属板围栏车自重太大，

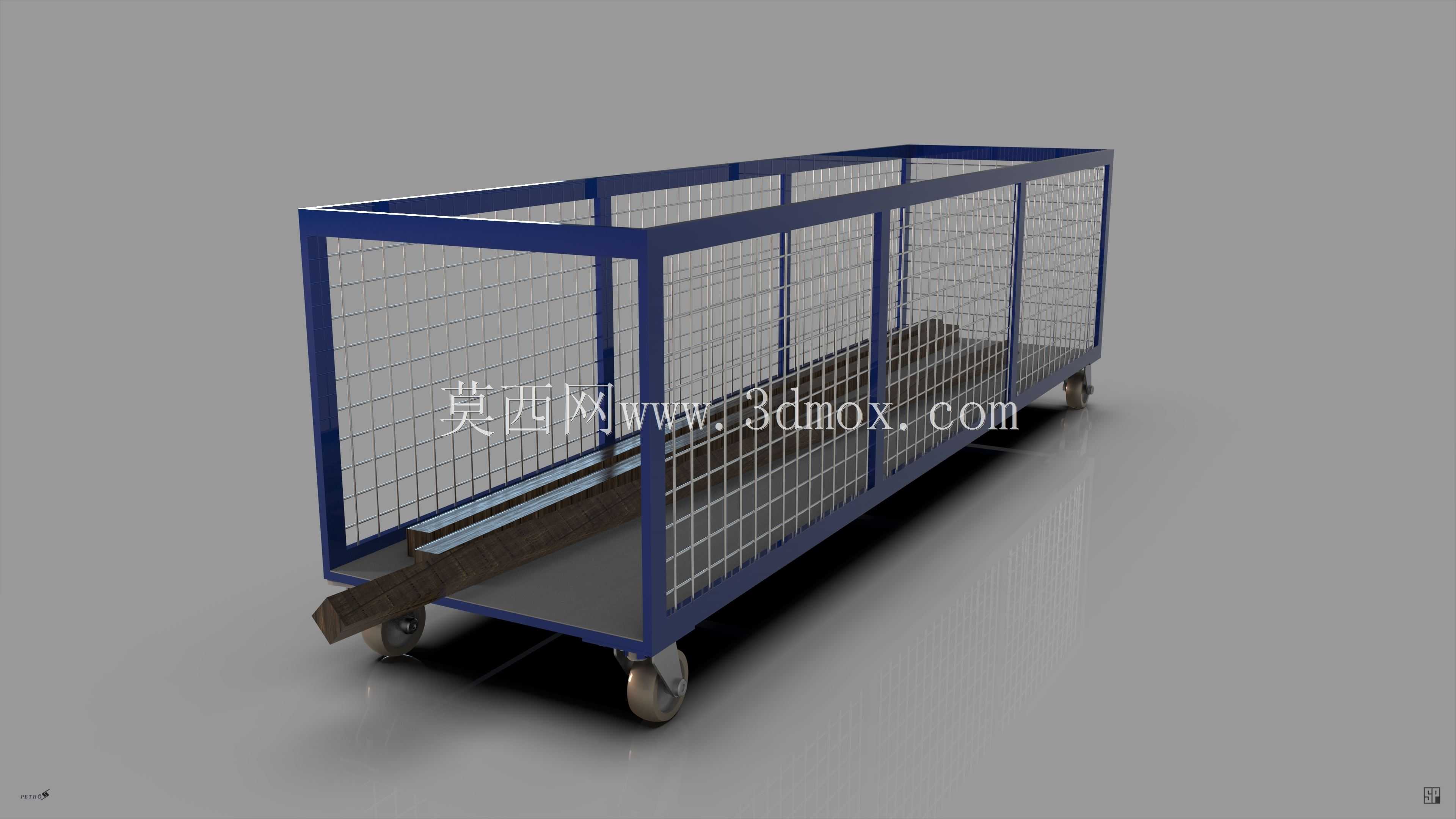

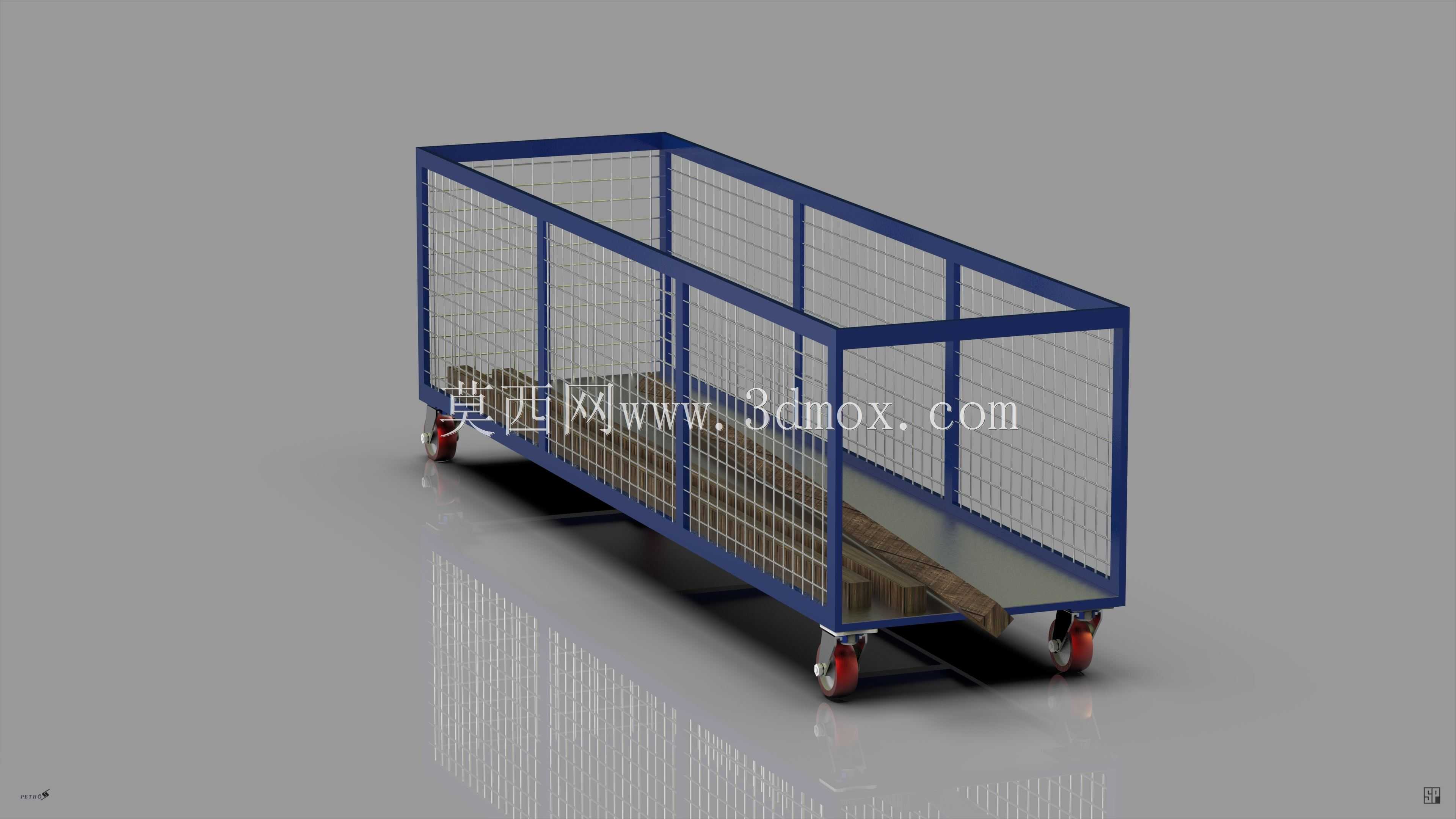

　　空车推行都费劲，还没法从外侧快速观察车内剩余物料存量，网格围栏的结构刚好平衡了围挡防护和自重控制的需求。从功能特性上拆解，这款推车的主体框架采用矩形钢管焊接成型，侧边和端面的围栏用钢丝网格焊接固定，网格的孔径控制在40mm40mm，既可以挡住直径小于40mm的细长物料不会从侧边漏出，又不会因为网格过密增加不必要的自重，底部的承载平板采用花纹钢板铺设，表面的防滑纹路可以避免物料在底板上滑动，尤其是表面光滑的金属型材，不会在推车启停的时候前后窜动。底部的脚轮配置是这类推车的设计核心，四个脚轮里两个定向轮安装在推车的一端，两个万向带刹车脚轮安装在推行端，定向轮保证长距离推行的时候走直线不会跑偏，

　　万向轮方便在工位之间的狭窄通道里转向调整位置，刹车装置可以在装卸物料的时候把推车固定住，避免地面有坡度的时候滑车。设计思路上，首先要考虑的是承载边界，这类推车的额定承载一般设计在500kg，框架的主支撑梁采用4040*2mm的矩形管，足够承受满载时的弯曲应力，不会出现框架中部下挠的情况，围栏的高度设计在800mm，刚好到成年人的腰胯位置，装卸物料的时候不用抬太高，降低作业人员的劳动强度，围栏的上部没有做横向的突出结构，避免在狭窄通道里剐蹭旁边的工位货架或者设备。尺寸设计上要匹配车间的通道宽度，这款推车的整体宽度控制在800mm，刚好可以通过车间里900mm宽的人行通道，长度设计在2000mm，适配绝大多数2.5米以内的长条物料转运，

　　不会因为物料伸出车外太长在转弯的时候碰到障碍物，整体高度控制在1000mm，推行的时候扶手位置刚好在作业人员的手肘高度，推的时候不用弯腰或者抬胳膊，符合人机工程学的要求。安装边界方面，这类推车属于无动力工位器具，不需要外接电源或者气源，到货后只需要把脚轮用螺栓固定在底部的安装板上就可以投入使用，底部的脚轮安装板采用8mm厚的钢板焊接在框架底部，螺栓孔位做了沉台设计，固定螺栓的头部不会突出底板表面，避免刮蹭底板上放置的物料。很多设计新手做这类推车的时候，会把围栏直接焊到底板上，其实更合理的结构是围栏和主框架焊接成整体，底板放置在框架内部的支撑筋上，这样底板磨损之后可以单独更换，不用整体切割更换，降低后期的维护成本，另外在推车的两端都设计了简易的扶手结构，不管是从哪一端推行都有施力的位置，不用特意绕到固定扶手的一端，在狭窄的工位间隙里使用的时候会方便很多。还有一个容易被忽略的细节，网格围栏和主框架连接的位置，所有的钢丝端头都做了打弯处理，没有突出的尖锐端头，避免作业人员装卸物料的时候被毛刺或者钢丝头刮破工作服甚至划伤皮肤，底部的脚轮选用聚氨酯材质，轮面硬度在邵氏85度左右，推行的时候噪音小，也不会在环氧地面上留下压痕或者黑色的轮印，适配绝大多数车间的地面条件。
