工业流体管路用多接口传感基座结构

　　在工业流体测控系统的管路布设环节，这类多接口传感基座是衔接管路通路与检测元件的核心承载部件，日常多应用在液压动力回路、水处理管路、气动输送系统这类需要实时采集介质压力、流量参数的场景中，直接替代传统三通、四通接头的单一连接功能，把传感元件的安装工位直接集成在管路通路上，省去额外加装转接接头的工序，也减少了管路中多余的密封点位，降低介质泄漏的风险。从实际使用场景来看，这类基座常适配中小通径的工业管路，既可以用在净水设备的进水通路中搭载压力传感元件，实时监测管路进水压力波动，也能装配在小型液压站的出油支路上，配合温度、压力传感单元采集液压油的工作参数，甚至在部分气动自动化生产线的气源处理单元旁，也能见到同结构的基座用来固定气压检测元件，

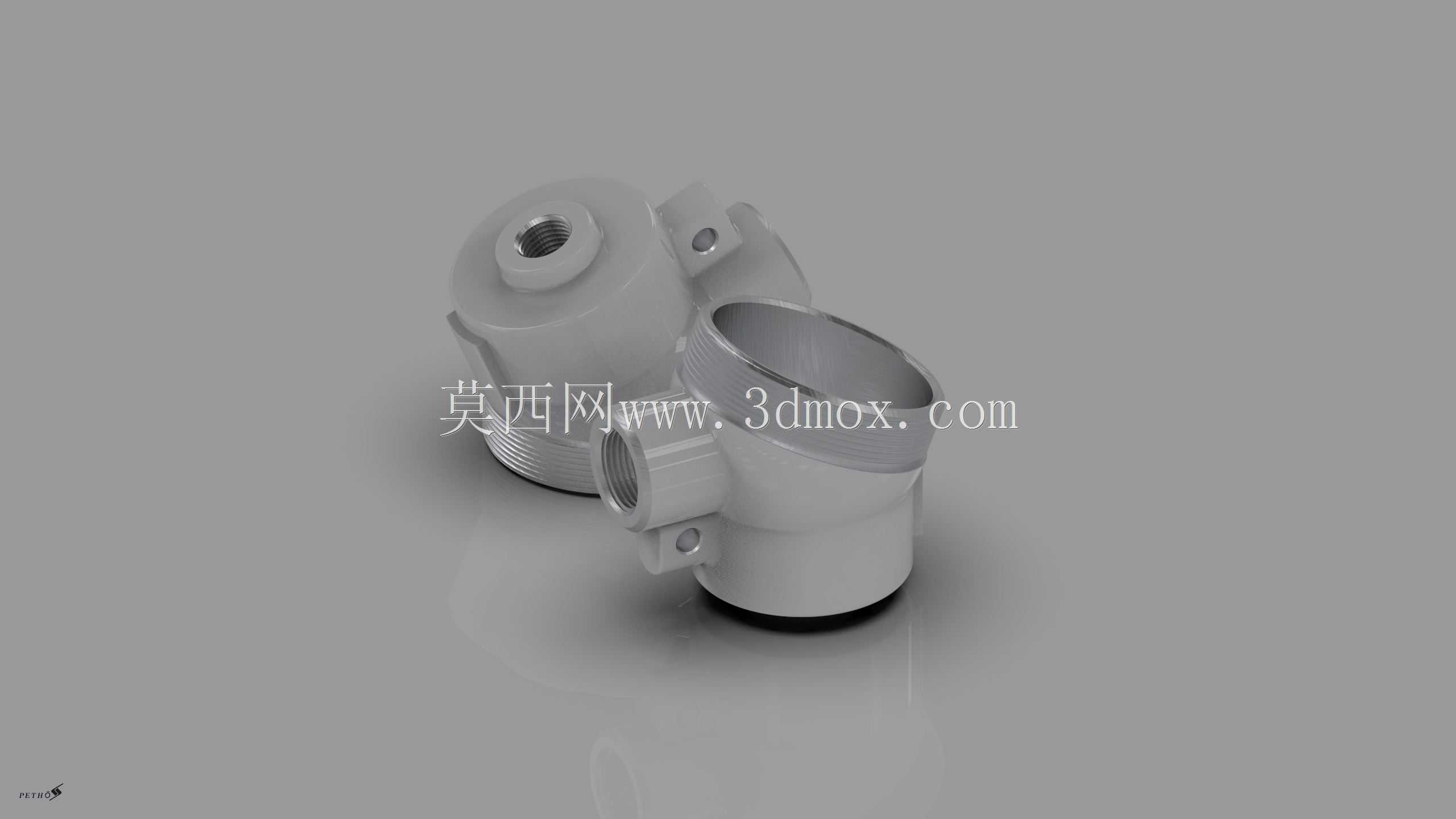

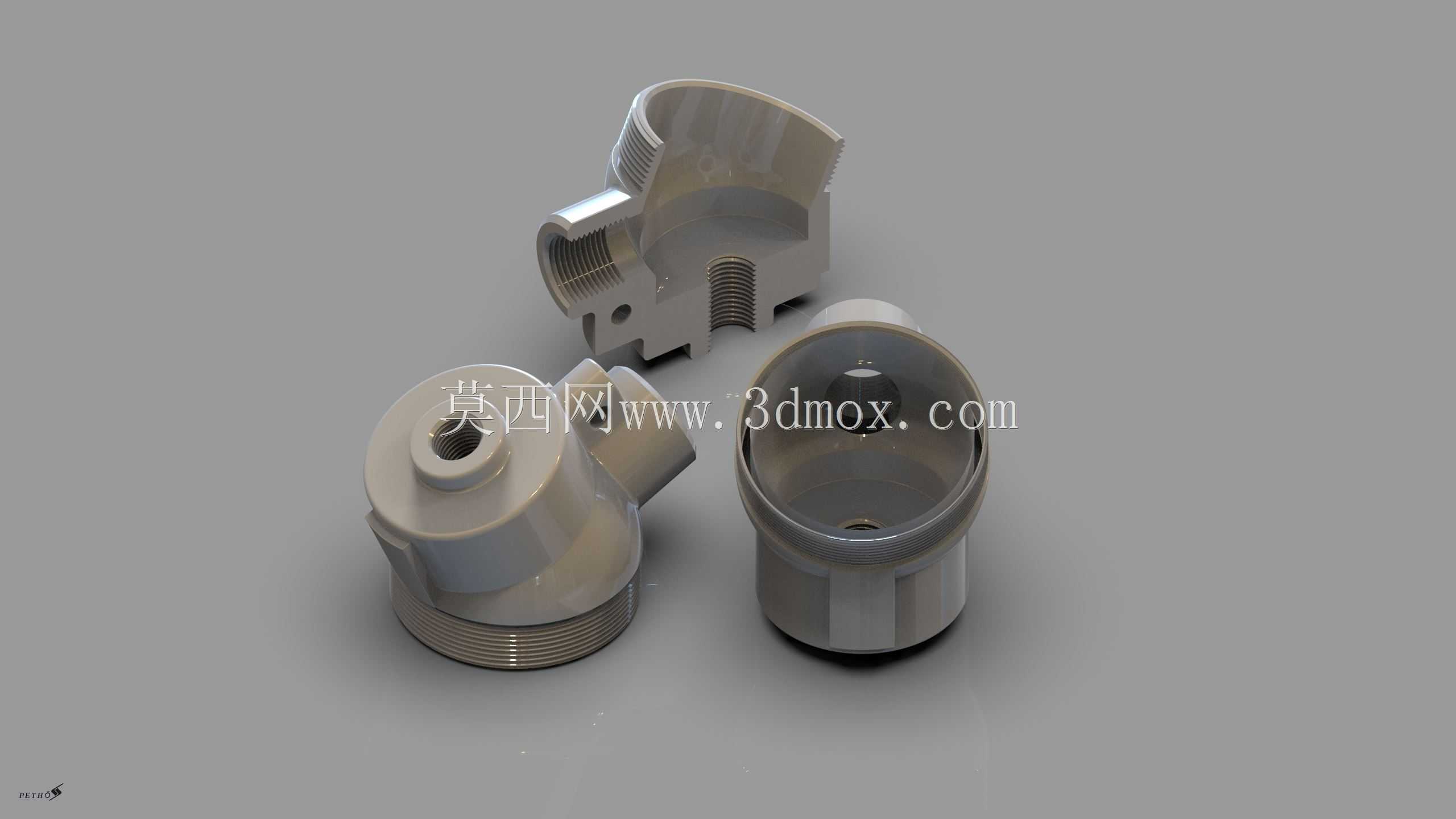

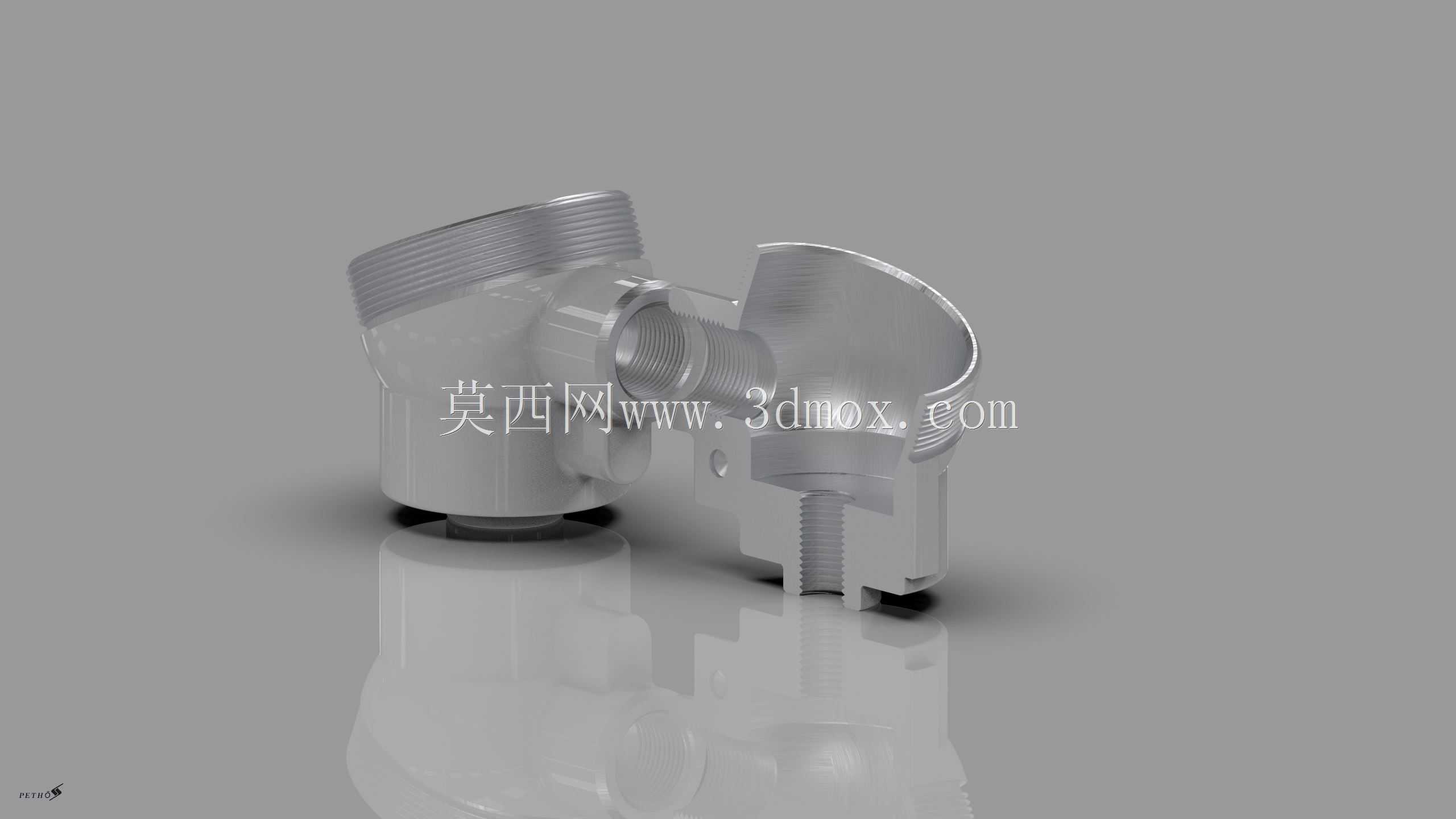

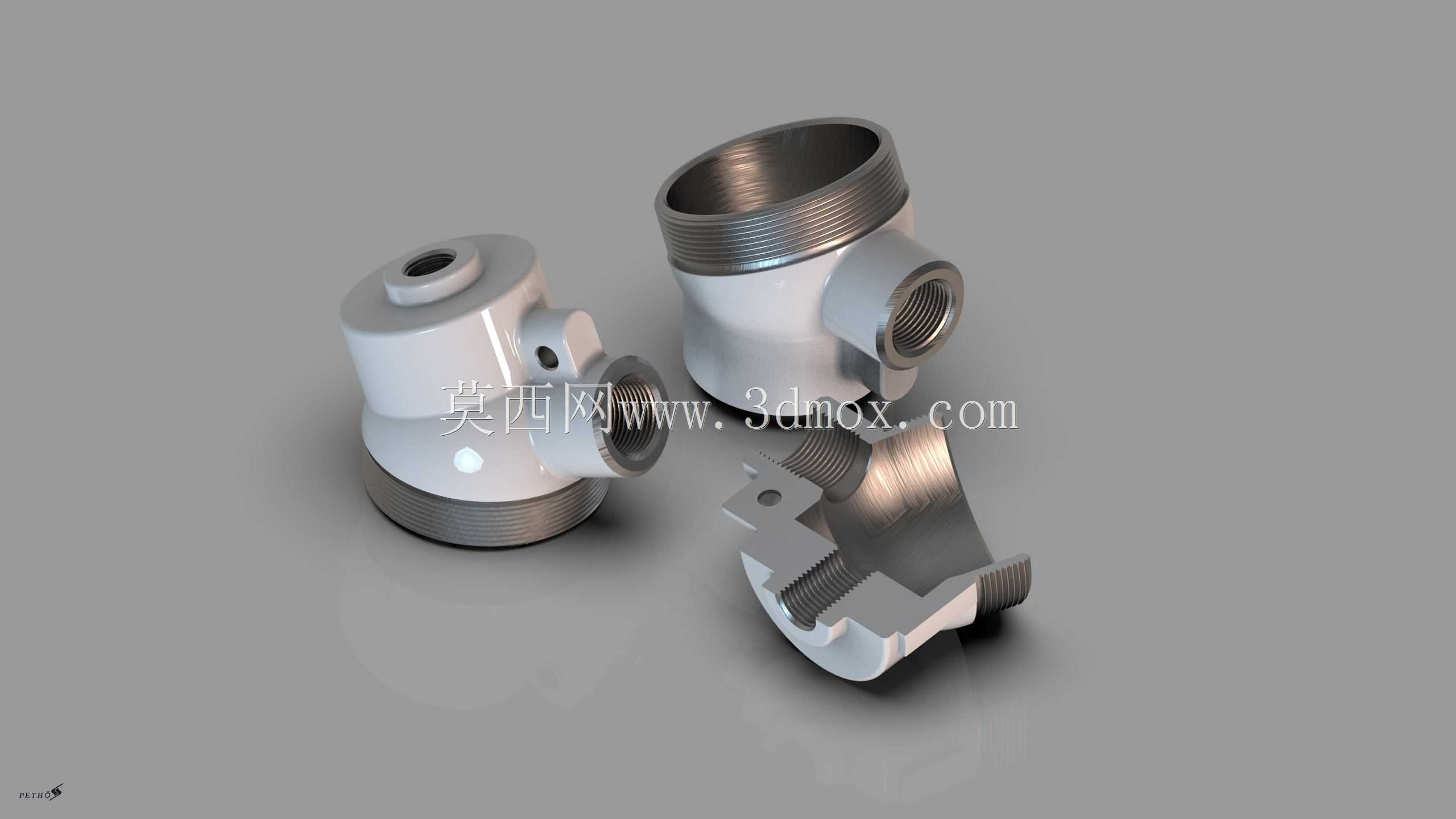

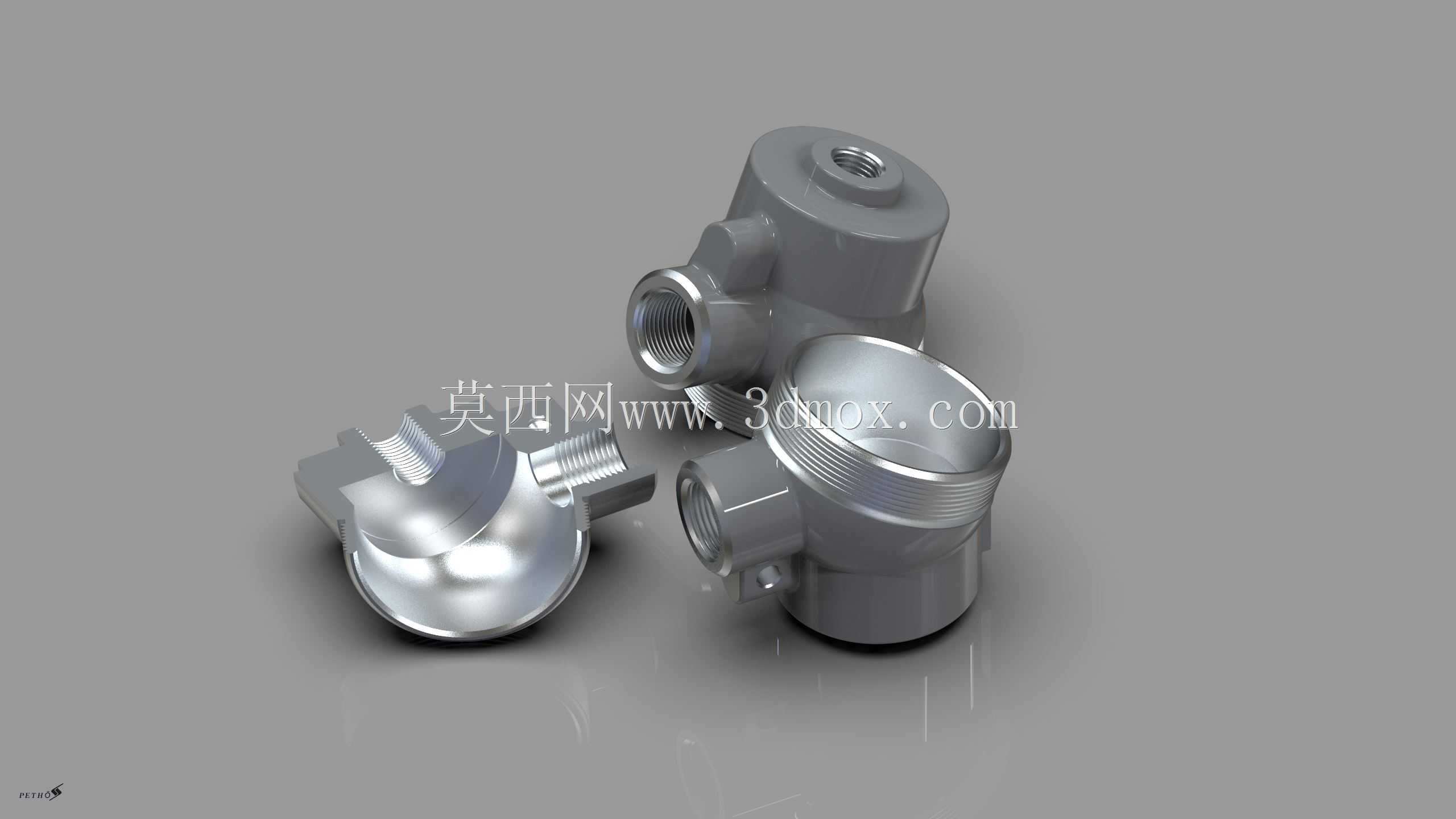

　　适配场景覆盖了大部分需要在管路上加装检测元件的工业场合。从结构设计思路来看，整个基座采用一体化铸造成型后做机加工的工艺路线，主体为中空的等径直筒结构，内部是介质流通的主通路，主通路侧壁延伸出两个不同朝向的接口，一个是带内螺纹的传感元件安装口，用来旋入对应规格的传感探头，接口端面做了密封槽预留，安装时搭配O型密封圈就能实现端面静密封，避免介质从传感元件安装缝隙渗漏；另一个侧向接口是同规格的管路连接口，用来对接支路管线，实现管路的分流或者旁通检测。基座顶部的接口做了外螺纹设计，用来对接上游来流管路，底部则是直插式的快接结构，适配对应外径的塑料或者金属管路，安装时不需要额外套丝，直接插入后配合卡箍就能完成固定，能大幅缩短现场装配的工时。

　　基座本体上延伸出的两个带安装孔的固定耳，是设计时特意预留的安装限位结构，两个安装孔的孔位同轴度控制在0.1mm以内，现场安装时可以通过螺栓把基座直接固定在设备机架或者管路支架上，避免管路内介质流动产生的振动带动基座晃动，长期使用后出现接口松动、密封失效的问题。从安装边界尺寸来看，主体筒身的外径控制在40mm以内，整体高度不超过70mm，侧向接口的伸出长度不超过30mm，在狭小的设备舱内部布设时不会和周边的管路、电气元件产生空间干涉，两个固定耳的安装孔中心距为30mm，适配市面上通用的小型管路安装支架的孔位标准，不需要单独定制安装支架就能直接装配。结构设计时特意把传感元件的安装口设置在主通路的斜上方位置，

　　既保证传感探头的感应端能直接接触到管路内的流动介质，保证参数采集的准确性，又能避免管路内的杂质长期沉积在探头位置，造成检测精度下降；主通路的内壁做了圆角过渡处理，介质流经时不会产生明显的紊流，减少管路流阻的同时，也能降低介质流动产生的振动噪音。所有接口的螺纹规格都采用通用的管螺纹标准，和市面上常规的工业管路配件、传感元件都能直接适配，不需要做额外的尺寸修改，选型替换时通用性更强。基座的壁厚经过强度校核，在1.6MPa的额定工作压力下不会出现形变，完全满足常规工业低压流体管路的使用压力要求，外表面做了喷砂氧化处理，既有一定的防腐蚀能力，也不会因为表面过于光滑导致安装时握持打滑。在实际建模过程中，需要重点关注各个接口的同轴度公差、密封面的平面度要求，还有固定耳安装孔的位置度，这些尺寸如果出现偏差，现场安装时就会出现接口错位、密封不严、固定孔无法对齐的问题；同时内部流通通路的相交位置要做倒圆角处理，避免应力集中，长期承压后出现开裂的风险。
