工业传感类精密长轴杆组件结构设计

　　在工业自动化检测、流体参数监测、精密位移反馈类场景中，这类长轴式传感配套杆件是传感单元与被测介质、执行机构之间的核心衔接部件，并非普通的紧固件或导向轴，其结构精度直接决定传感信号采集的稳定性与反馈延迟水平。从实际工程应用来看，这类杆件常配套于压力传感、位移传感、液位检测类传感装置中，一端对接传感核心模组的安装基准面，另一端延伸至被测点位，承担信号传导、结构支撑、介质隔离的多重作用，在液压系统管路监测、自动化产线工位位置反馈、小型流体设备参数采集场景中都有广泛适配空间。

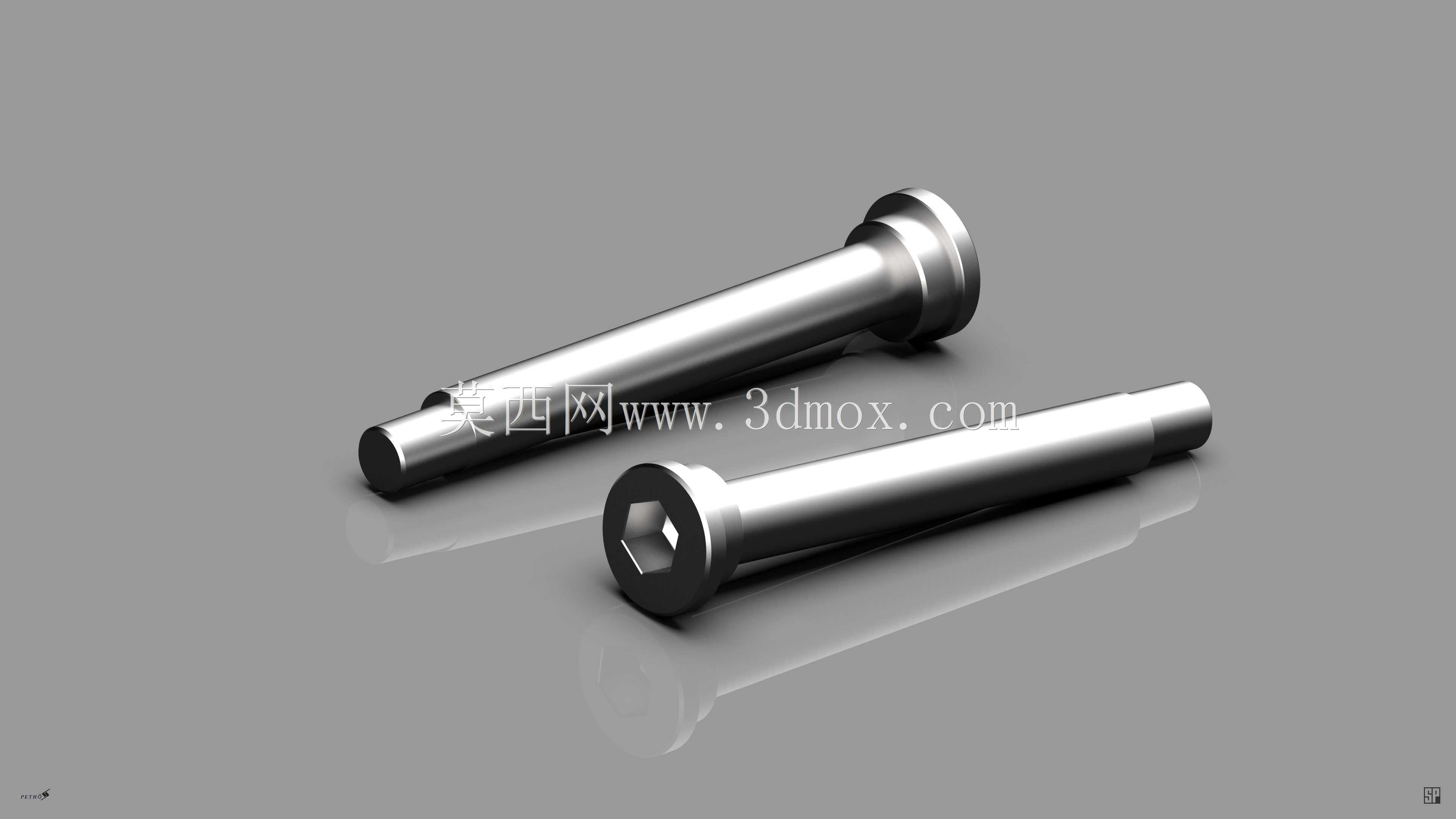

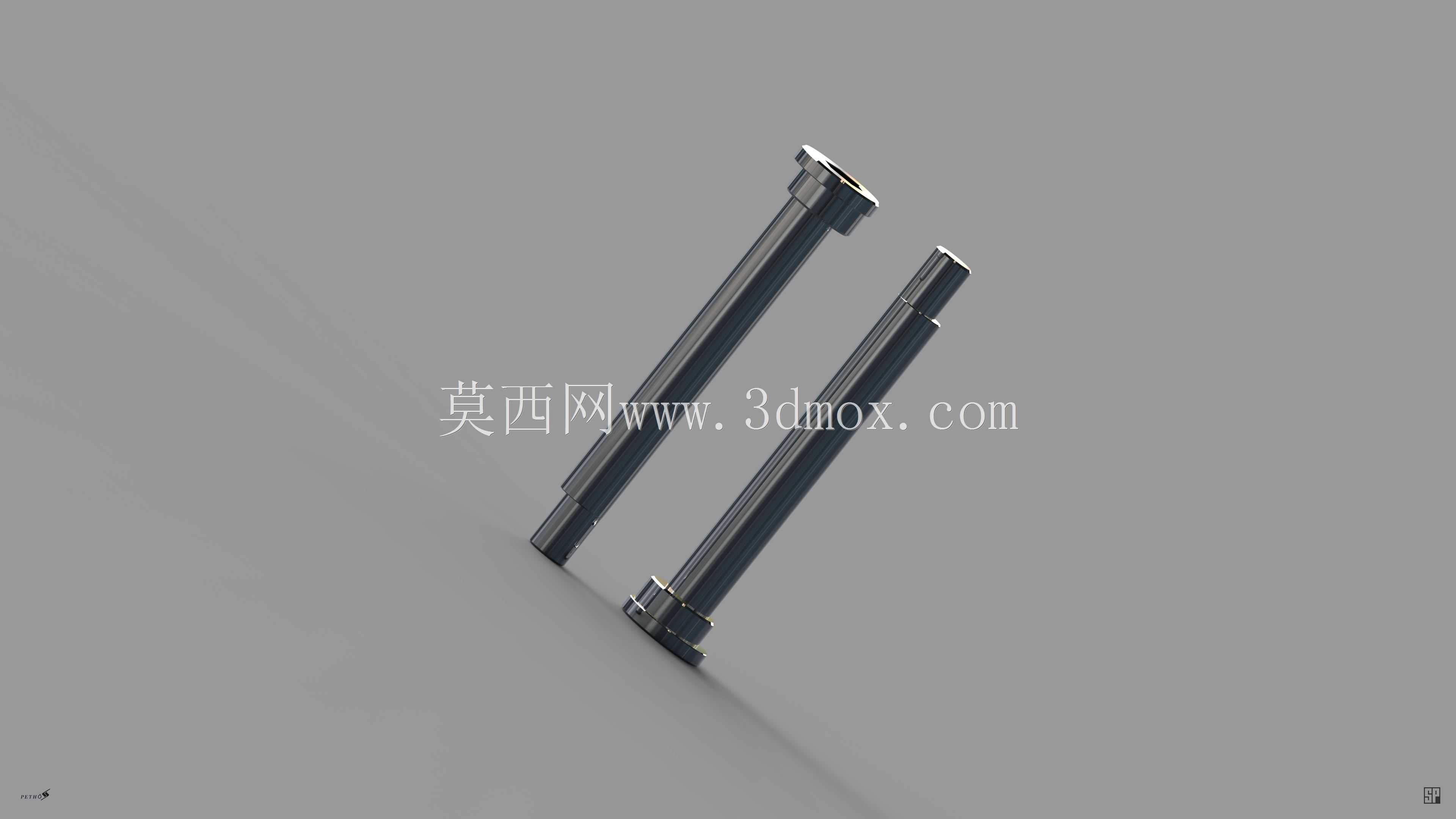

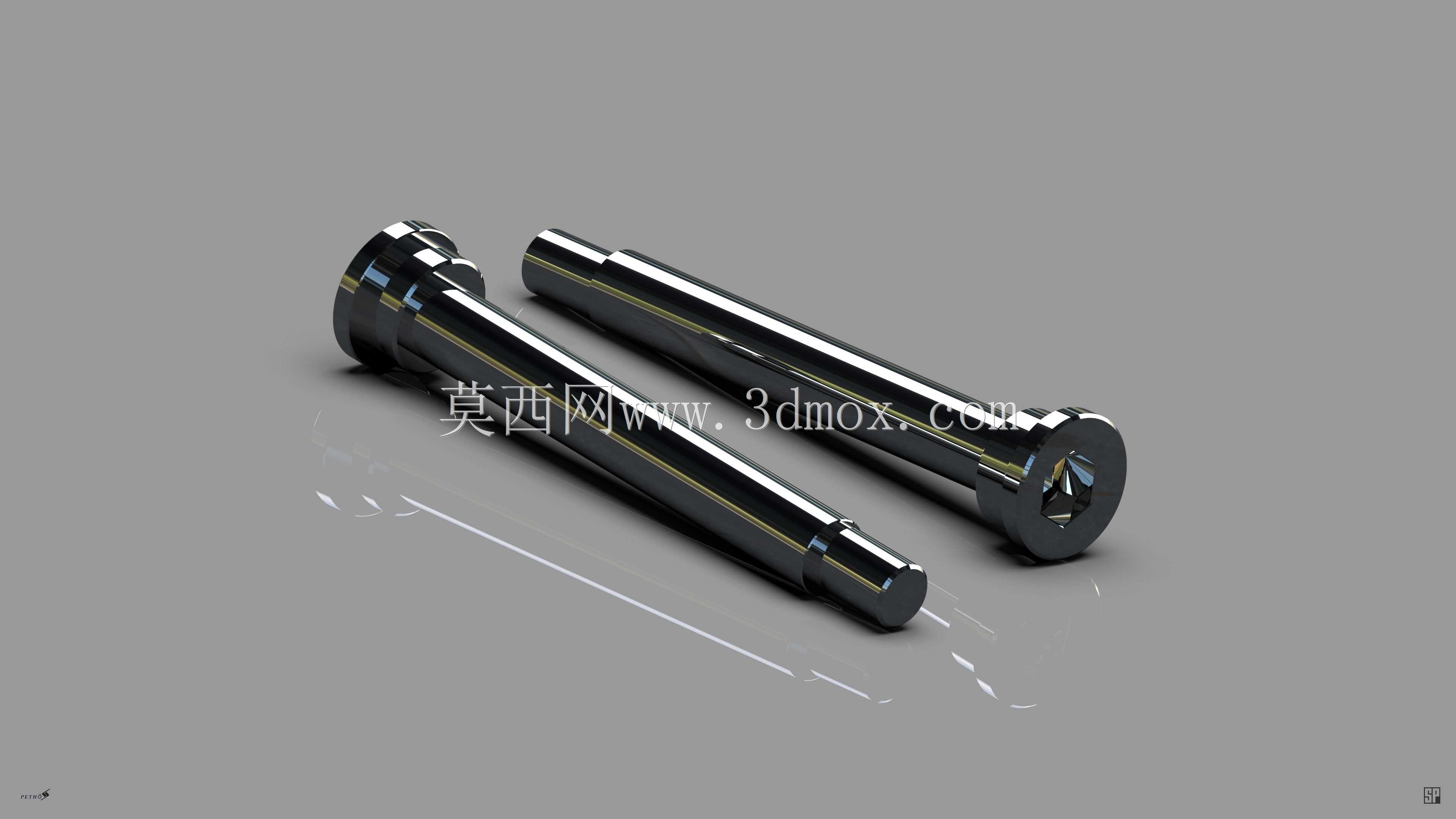

　　设计这类杆件时，首先要明确安装边界的约束条件：杆身的长径比需要结合安装腔体的深度做匹配，过长会引发杆身固有频率降低，在设备运行振动工况下产生谐振，干扰传感信号的采集精度；过短则无法抵达被测点位，导致采集数据与实际工况存在偏差。从结构细节来看，两款杆件的头部均做了法兰式限位结构，法兰端面的平面度需要控制在合理公差范围内，安装时与传感模组的基准面贴合，既能保证轴向定位精度，也能通过端面的密封槽结构（部分工况适配）实现腔体与外部环境的隔离，避免粉尘、水汽、油液侵入传感核心区域造成元件损坏。杆身部分采用等直径光轴设计，表面粗糙度需要满足滑动配合或者静态安装的要求，若配套往复式位移传感场景，杆身表面还需要做硬化处理，降低长期往复运动带来的磨损，避免配合间隙增大导致的传感零点漂移。尾部的结构做了缩径与卡槽设计，用于对接传感探头或者触发端，卡槽的位置精度直接决定传感行程的基准零点，设计时需要严格控制卡槽到头部法兰端面的轴向尺寸公差，保证批量装配时的一致性，减少逐件校准的工作量。

　　从安装适配角度来说，这类杆件的安装方式多为轴向穿装，依靠头部法兰的台阶面实现轴向限位，侧面不需要额外做锁附结构，部分高压工况下会在法兰端面增加密封垫片，配合安装腔体的内螺纹或者压圈实现固定，安装时需要控制压装的力度，避免杆身受到侧向挤压力产生弯曲变形，影响后续的运动精度或者信号传导。在实际选型适配时，需要结合被测场景的工况调整杆身材质：普通常规工况下采用优质碳素结构钢做表面发黑处理即可满足防锈与强度要求；若应用在腐蚀性介质的检测场景中，需要更换为不锈钢材质，或者在杆身表面做防腐涂层处理；若配套高频动态检测场景，还需要选择低密度高强度的合金材质，提升杆身的固有频率，避免动态响应过程中出现信号失真。

　　这类杆件的结构看似简单，实则每一处尺寸都和传感性能直接相关：头部法兰的外径尺寸需要和安装腔体的沉孔尺寸做间隙配合，公差带不能过大，否则安装后会出现杆身偏斜，导致尾部的检测点位偏移；杆身的直径尺寸需要和导向套（若有）的内径做适配，配合间隙控制在合理范围，既不能因为间隙过小出现卡滞，也不能因为间隙过大导致晃动引发检测误差；尾部的对接结构需要和传感触发端做可靠连接，避免长期运行后出现松脱，造成信号中断。在三维建模过程中，需要重点还原各段轴径的过渡圆角，避免应力集中，尤其是头部法兰与杆身衔接的位置，是受力的薄弱环节，圆角半径不能过小，否则在受侧向力或者冲击载荷时容易出现断裂失效。同时建模时需要还原杆身末端的倒角结构，方便安装时顺利穿入导向孔或者对接孔，提升装配效率，避免安装过程中刮伤配合面的密封件或者涂层。
