金属连接固定压片结构设计

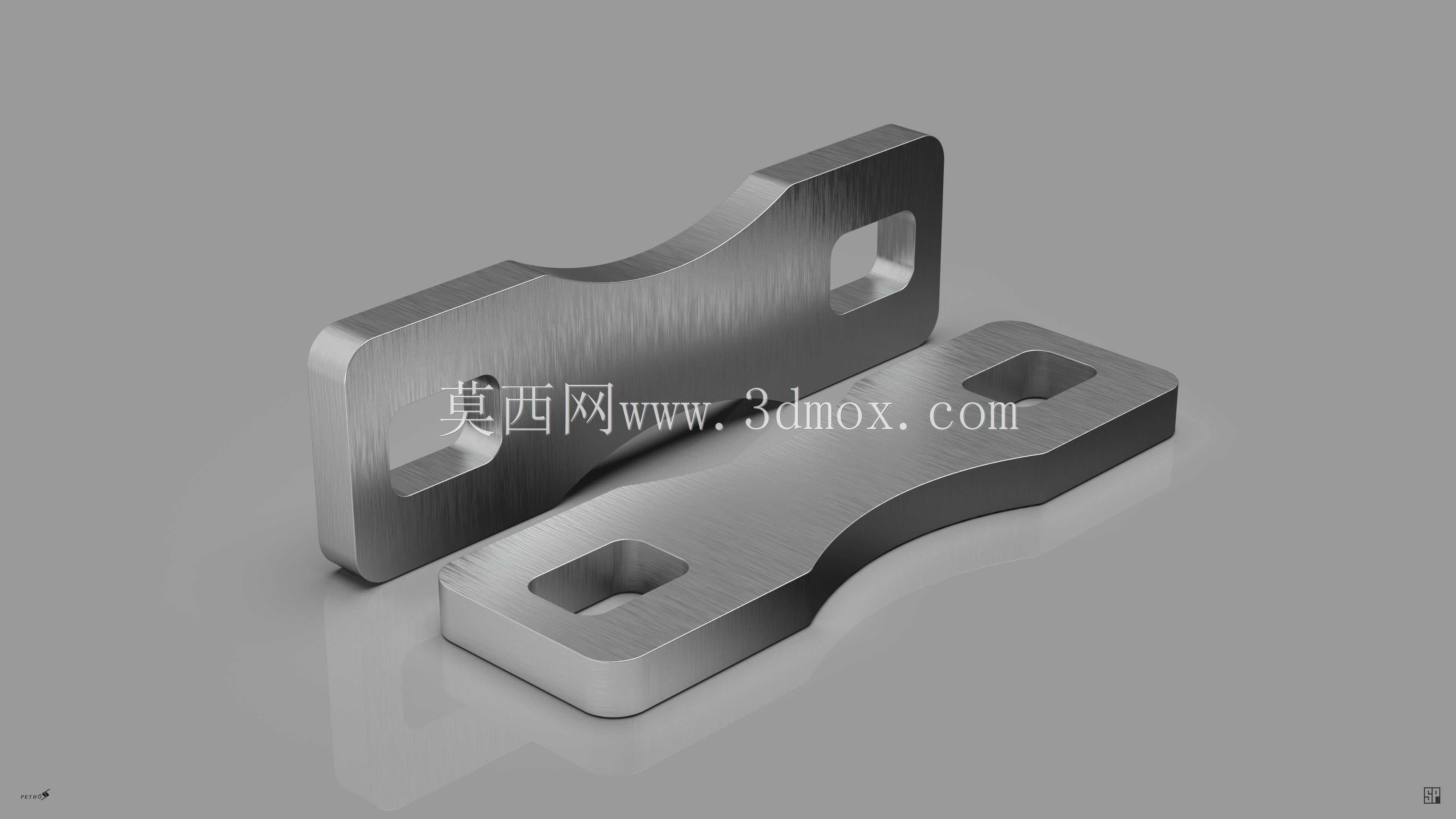

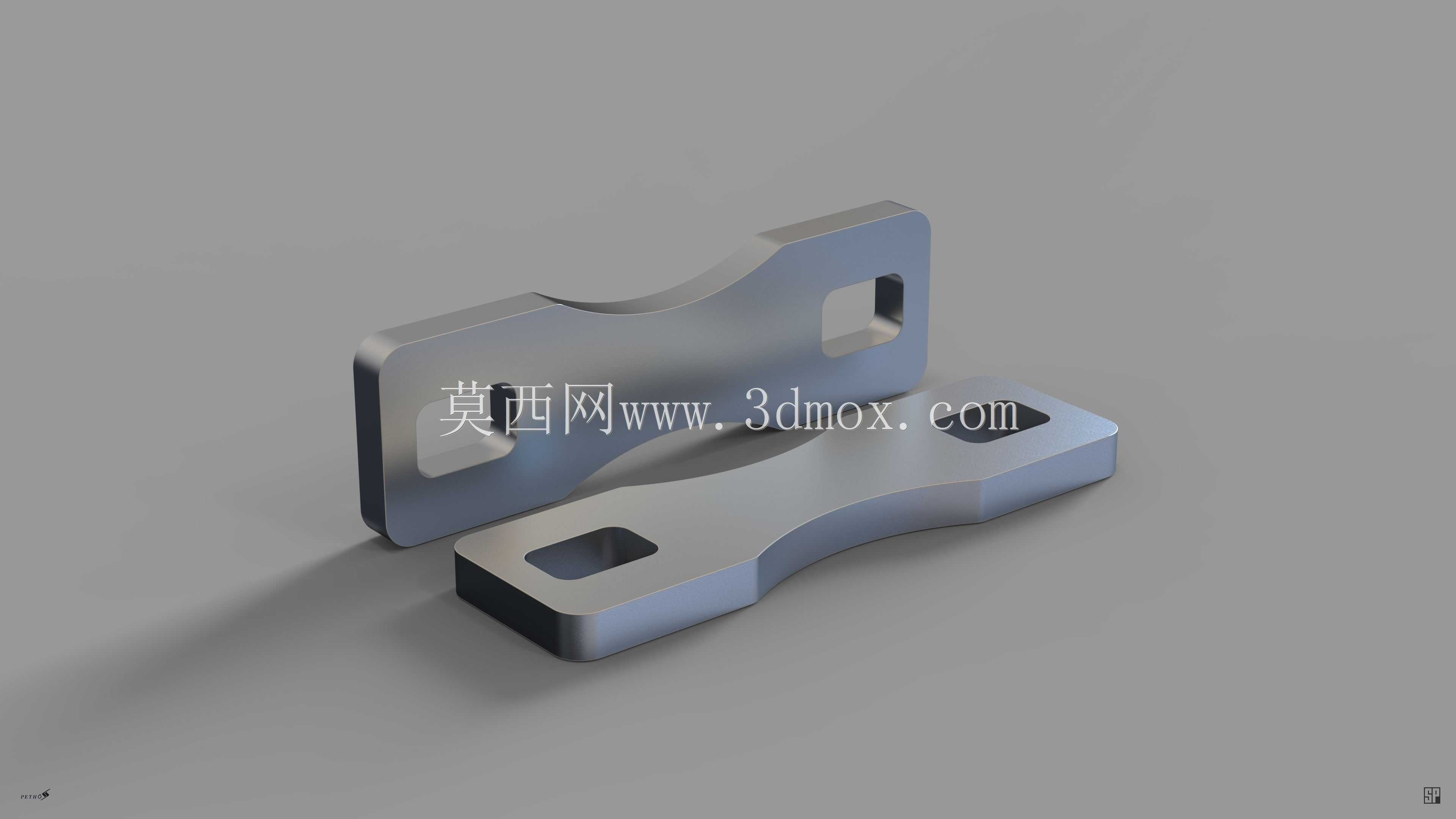

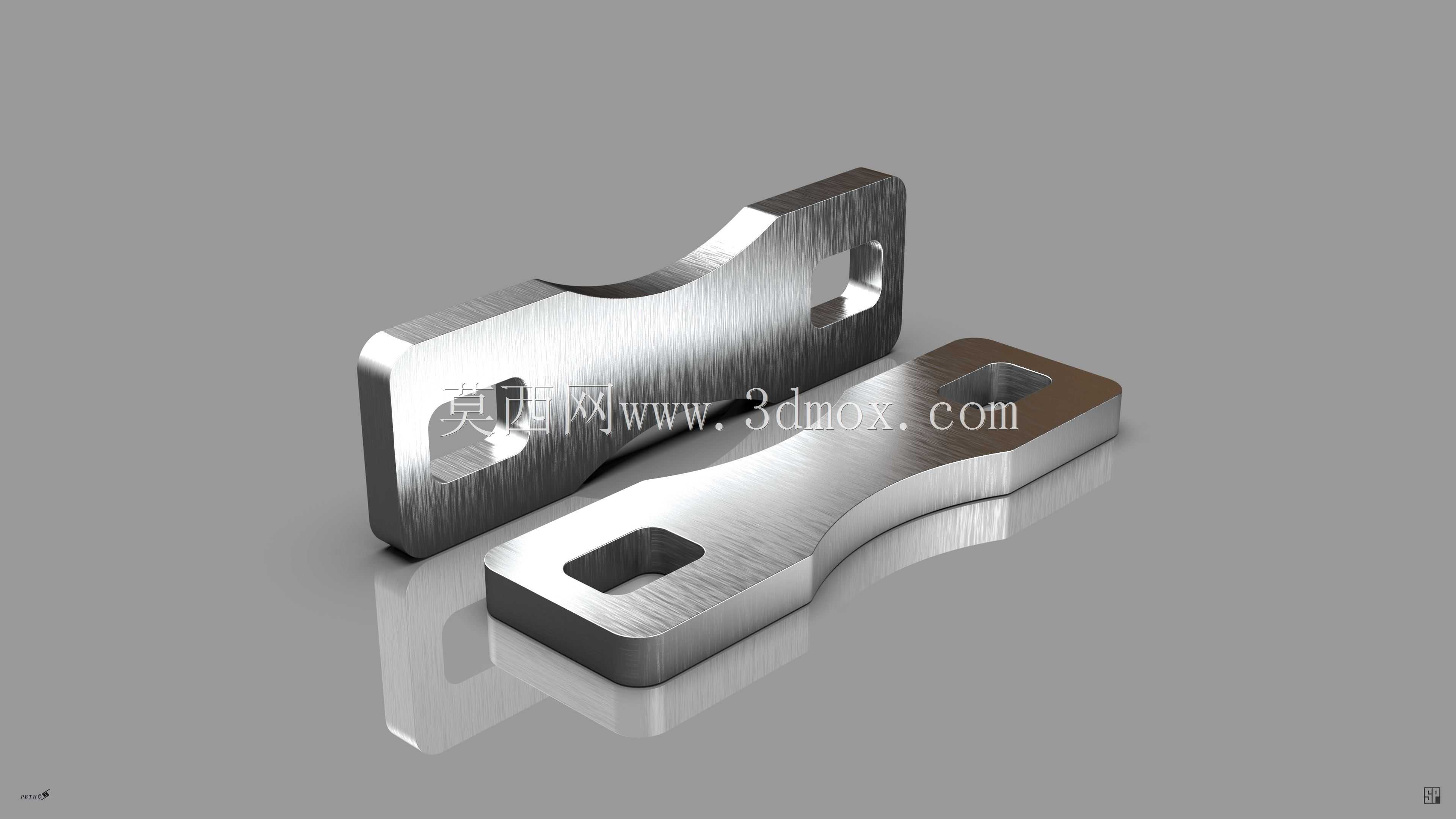

　　这类金属压片在工业装配场景里的应用覆盖范围极广，小到传感器安装支架的辅助固定，大到自动化生产线的工位定位挡片，都能看到同结构零件的身影。日常做设备改造时经常会遇到安装空间受限的情况，常规的角码、L型支架要么厚度过大挤占走线空间，要么折弯角度固定无法适配现场的安装面公差，这种一体冲压成型的扁平压片反而能解决很多现场的适配问题。从结构上看，零件整体采用等厚金属板材加工，主体做了收腰型的流线过渡，不是简单的直条结构，这种设计一方面能在保证两端安装孔位强度的前提下，减少零件整体的材料用量，另一方面收腰段的形变余量可以抵消一部分安装面的平面度误差，避免硬装配时产生的内应力长期作用导致零件疲劳断裂。两端的安装孔采用方孔设计，和常规圆孔相比，

　　方孔在配合方颈螺栓或者带防转扁位的紧固件时，不需要额外施加工具固定螺栓尾部就能完成锁紧，在设备内部狭窄的安装空间里，这种防转设计能大幅降低装配难度，尤其是在传感器安装这类需要频繁调整位置的场景下，松开螺母就能沿着孔位长度方向微调压片位置，调整到位后直接锁紧即可，不需要反复对孔。零件的边缘做了全周倒角处理，没有尖锐的冲压毛刺，这一点在电气设备内部安装时尤其重要，能避免装配过程中划伤线缆绝缘层，也能防止运维人员调整设备时被割伤。从安装边界来看，零件整体厚度控制在常用钣金件的常规厚度区间，两端孔位的中心距适配工业领域常用的安装孔距标准，不需要在现有安装基座上重新打孔就能直接替换原有老化的固定压片。零件表面做了金属钝化处理，

　　没有额外的喷涂涂层，一方面能保证金属本身的导电性能，在需要做接地连接的场景下可以直接作为接地跨接片使用，另一方面钝化层能抵御车间环境里的油污、弱腐蚀性气体侵蚀，长期使用不会出现锈层脱落污染设备内部的情况。在做三维建模的时候，这类零件最容易忽略的就是冲压折弯处的圆角处理，很多新手建模时会直接做直角过渡，实际生产中直角冲压会导致应力集中，折弯处容易出现裂纹，这个模型里的过渡圆角完全匹配冲压工艺的最小折弯半径要求，不需要额外做工艺修正就能直接导出工程图用于生产。另外零件的两个安装面做了平面度公差约束，和安装基座贴合时不会出现翘边，锁紧后能保证足够的接触面积，避免长期受振动影响出现紧固件松动的问题。在传感器安装场景下，

　　这种压片可以替代定制的专用支架，因为本身的结构强度足够，且扁平结构不会遮挡传感器的感应面，调整位置时的滑动行程也能覆盖大部分传感器的位置调整需求。在输送线的工位挡停结构里，这种压片可以作为硬质挡片安装在输送线侧边，配合缓冲垫使用时，收腰段的轻微形变能吸收一部分工件撞击的冲击力，比刚性直条挡片的抗冲击寿命更长。建模过程中对零件的拔模角度做了统一处理，如果后续需要采用压铸工艺批量生产，不需要额外修改模型就能直接开模，兼顾了冲压小批量生产和压铸大批量生产的工艺兼容性。零件的所有棱边都做了等半径倒钝，不管是采用激光切割下料还是冲压落料，都能匹配常规的加工参数，不需要后续额外的人工去毛刺工序，能有效降低加工成本。在做装配仿真的时候，这个零件的干涉检查边界清晰，因为整体是扁平结构，和周边紧固件、安装基座的配合间隙很容易控制，不会出现装配时和周边零件产生空间干涉的问题。
