Adige加热灯丝固定安装组件结构设计

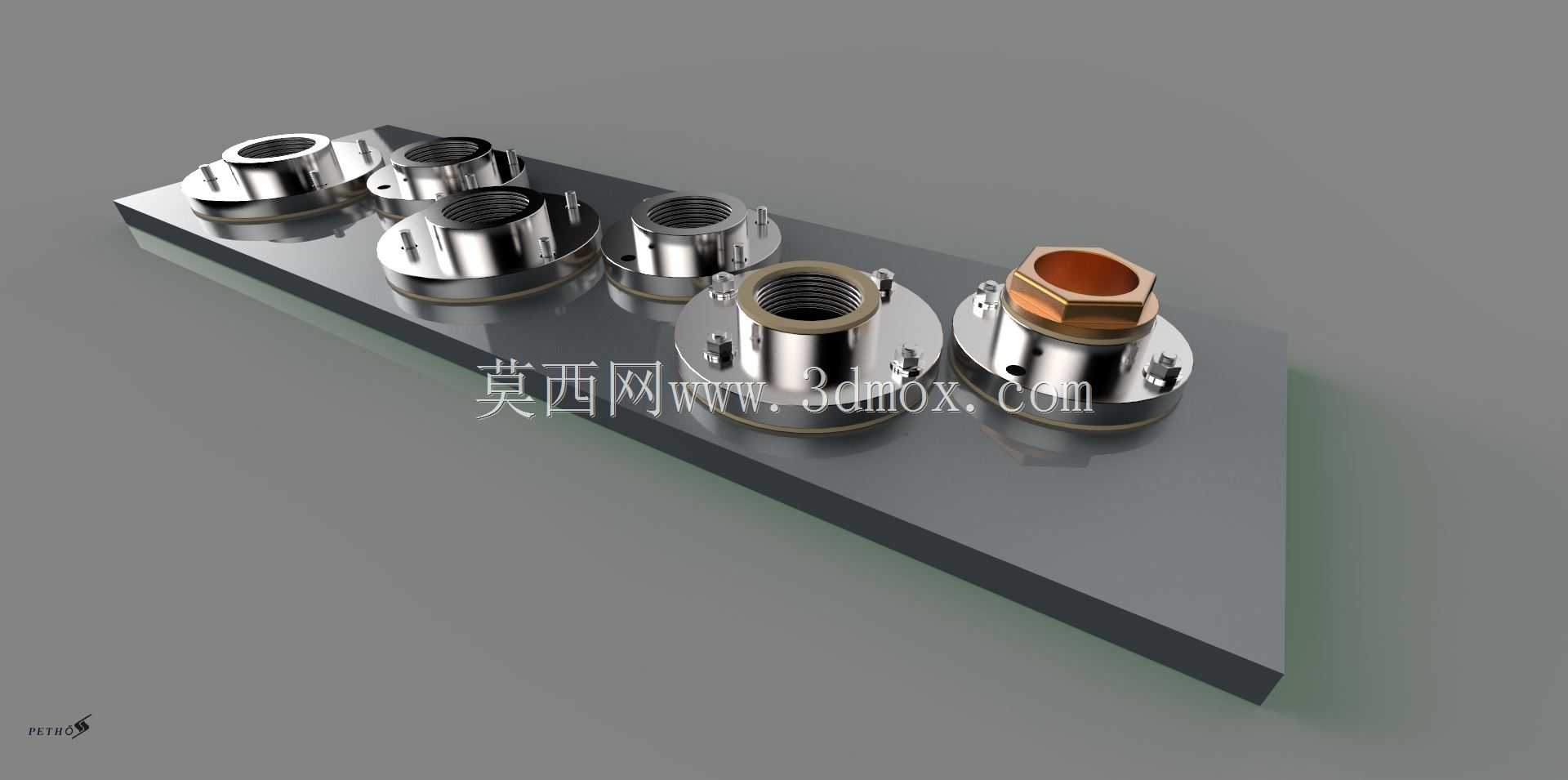

　　在工业加热类设备的装配体系中，灯丝固定组件是直接决定加热模块运行稳定性的核心连接部件，这类部件的设计合理性，会直接影响灯丝的定位精度、受热形变冗余量以及后期维护的拆装效率。本次涉及的Adige加热灯丝固定组件，主要适配工业激光加工设备、高温热处理工位的加热灯丝安装需求，区别于常规的简易卡扣式固定结构，该组件采用多工位集成式安装板设计，将六组独立的灯丝固定座整合在一块斜切式金属基板上，可同时完成多组灯丝的定位锁紧，适配多灯丝并行加热的工位布局，常见于管材激光切割设备的预热工位、小型工件热处理炉的内部加热模块安装场景。

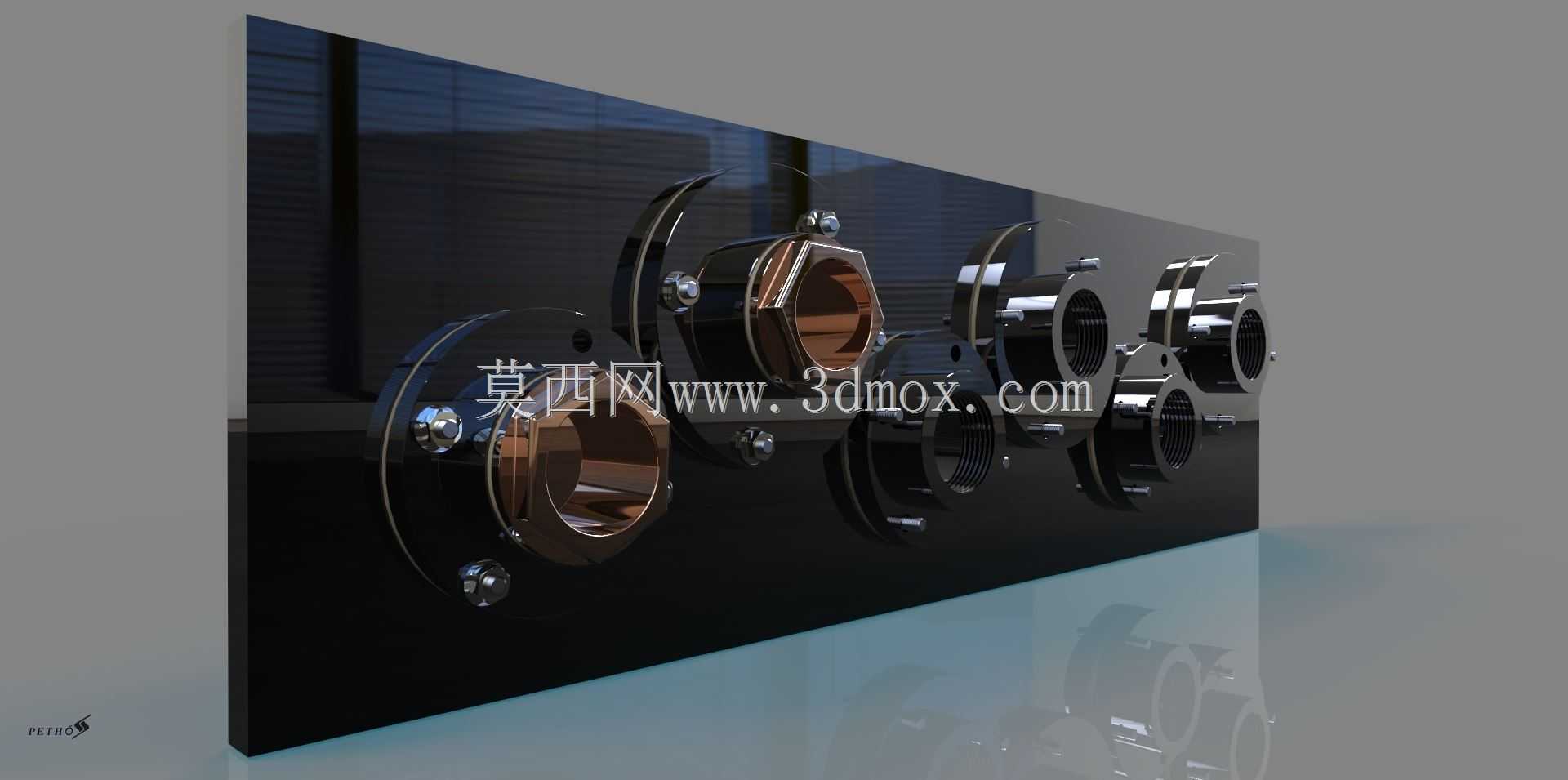

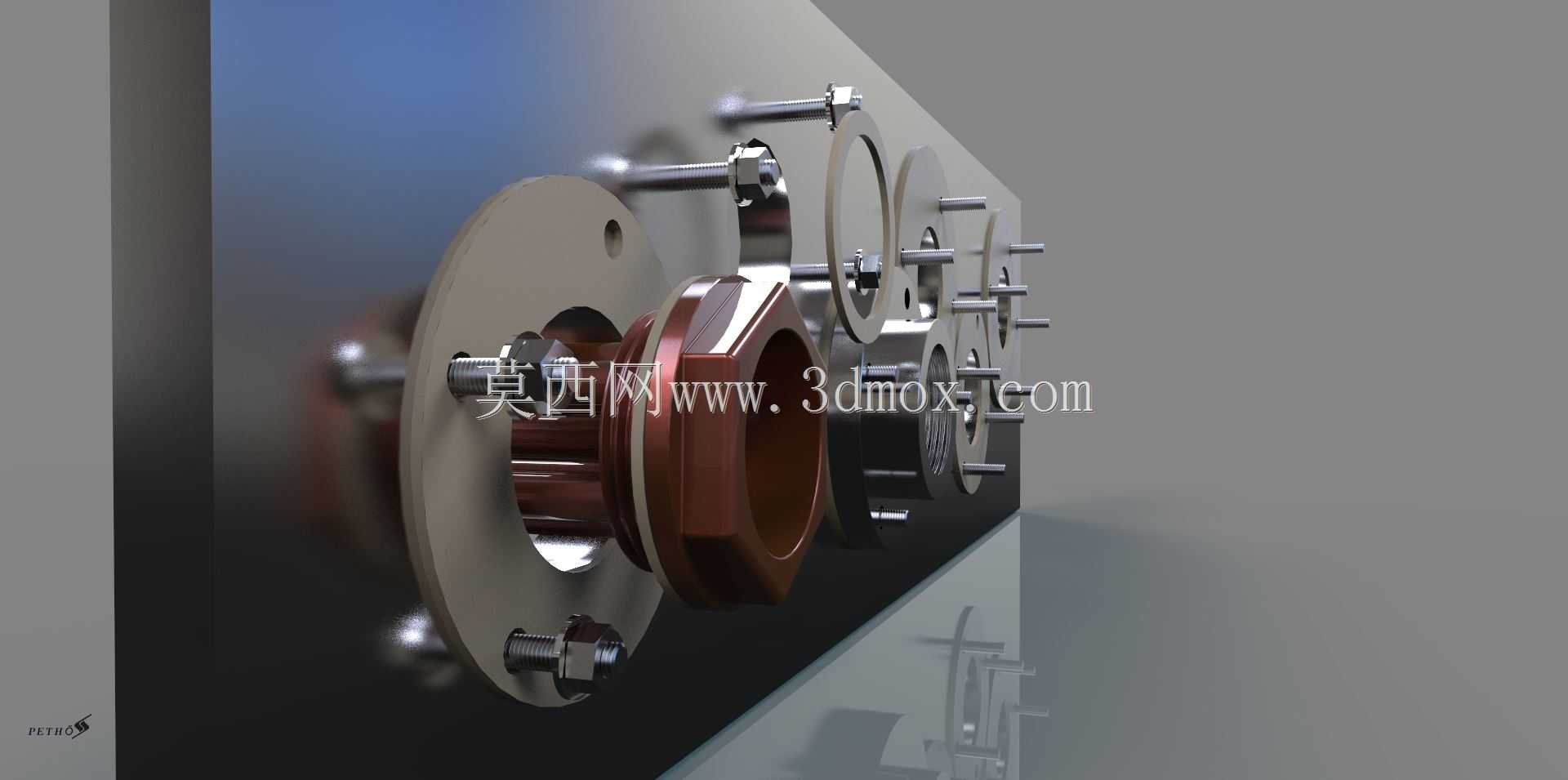

　　从功能特性来看，每一组独立固定座都采用了阶梯式内孔结构，内孔下段设置内螺纹段，可与灯丝端部的外螺纹接头直接旋合锁紧，中段设置光面导向段，用于灯丝穿入时的径向定位，避免灯丝安装后出现径向偏摆，上段设置外翻式法兰边，法兰边上均匀分布三个沉头安装孔，通过内六角螺钉可将单个固定座锁紧在基板对应的安装位上，这种分体式设计的优势在于，当某一组固定座出现螺纹滑牙、高温形变损坏时，可单独拆卸更换对应座体，无需更换整块安装基板，大幅降低后期维护的配件成本。其中最右侧的固定座采用了铜质衬套嵌件设计，铜材的导热系数远高于不锈钢基体，可快速将灯丝接线端的热量传导散出，避免接线端温度过高导致线缆绝缘层老化脆化，同时铜质内螺纹的抗咬合性能更优，多次拆装灯丝也不容易出现螺纹咬死的问题。

　　设计思路上，整块安装基板采用斜切式轮廓，并非常规的矩形板结构，这一设计是完全匹配设备内部的安装腔体轮廓做的适配，基板的三个直边分别对应腔体内部的三个定位靠面，安装时可直接将基板推入腔体，靠面贴合后再通过侧边的锁紧螺钉完成固定，无需额外调整安装角度，可大幅缩短现场装配的对位时间。基板上的六个固定座安装孔位并非等距排布，而是根据每一组灯丝对应的加热区域位置做了差异化坐标设定，相邻固定座的中心距根据灯丝的热辐射范围做了精准计算，既避免相邻灯丝距离过近导致局部温度叠加超出材料耐温上限，也不会因为间距过大出现加热盲区，保证加热区域的温度场均匀性。

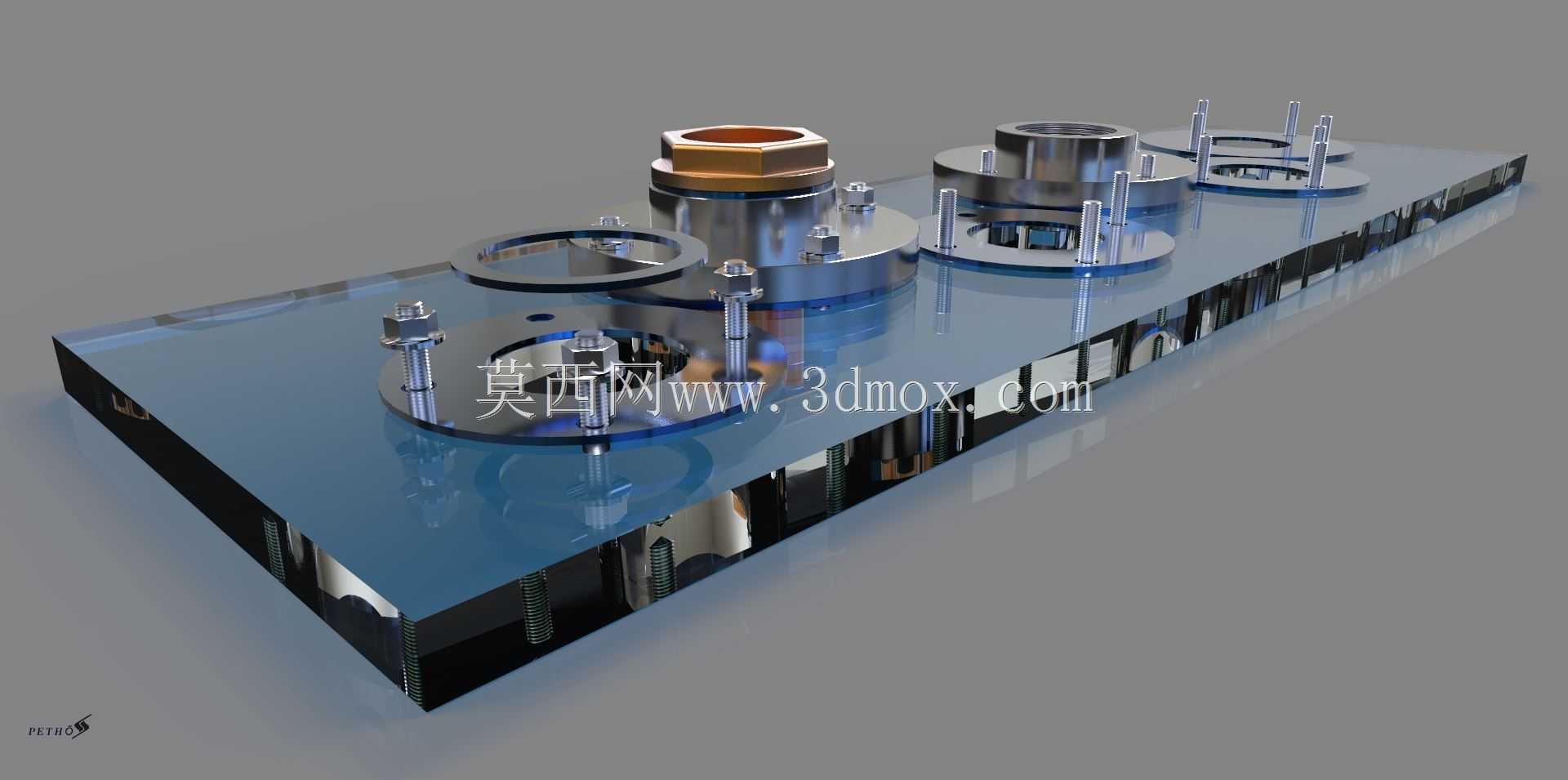

　　从安装边界与尺寸配合来看，单个固定座的法兰直径为28mm，法兰厚度为4mm，内螺纹规格为M18×1.5，适配市面上绝大多数同规格的工业加热灯丝端部接头，基板的整体厚度为8mm，采用304不锈钢材质加工，表面做钝化处理，可在600℃以内的高温环境下长期工作不出现氧化起皮问题。基板上每个固定座安装位的背面都设置了0.5mm深度的沉台，固定座装入后法兰背面与沉台完全贴合，可保证固定座的安装垂直度，避免灯丝安装后出现倾斜，导致加热位置偏移。基板的两个短边位置分别设置了一个直径5mm的定位销孔，安装时先通过定位销与腔体上的销孔完成预定位，再锁紧侧边的M6固定螺钉，可完全避免设备运行过程中基板出现移位。

　　在实际使用场景中，这类固定组件需要承受长期的高温冷热循环，因此在结构设计时特意在固定座与基板的连接位置预留了0.1mm的径向间隙，给高温下的材料热膨胀留出形变空间，避免热胀冷缩导致固定座与基板之间出现装配应力，长期使用后出现螺钉断裂或者座体开裂的问题。同时每一个固定座的内孔底部都设置了一个直径2mm的透气孔，当灯丝旋入固定座时，孔内的空气可通过透气孔排出，避免内部形成密闭气腔，高温下气体膨胀顶松灯丝的连接螺纹。接线端的铜衬套与不锈钢座体之间采用过盈压装的方式连接，压装后在接缝处做高温密封胶处理，避免加热过程中的杂质、水汽进入接缝位置，导致铜衬套出现松动或者接触电阻过大的问题。

　　针对设备维护的需求，该组件的所有连接螺钉都采用标准内六角规格，现场维护时仅需使用常规的内六角扳手即可完成拆装，无需特殊定制工具，单个固定座的更换时间可控制在5分钟以内，大幅降低设备停机维护的时间成本。基板表面的所有锐边都做了R1的圆角处理，避免装配过程中划伤操作人员的手部或者损坏接线线缆的绝缘层，细节设计完全符合工业设备的安全装配要求。
