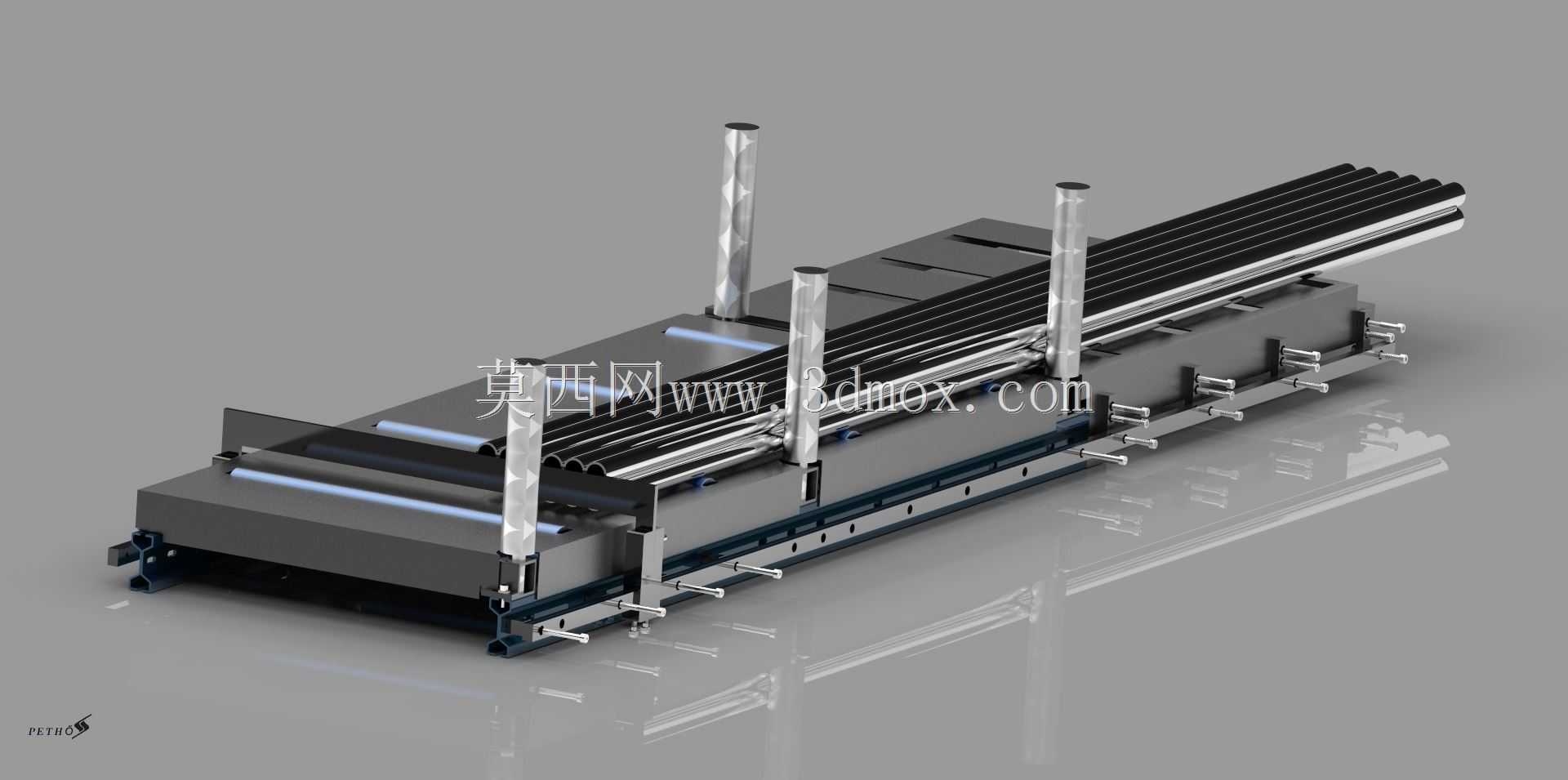

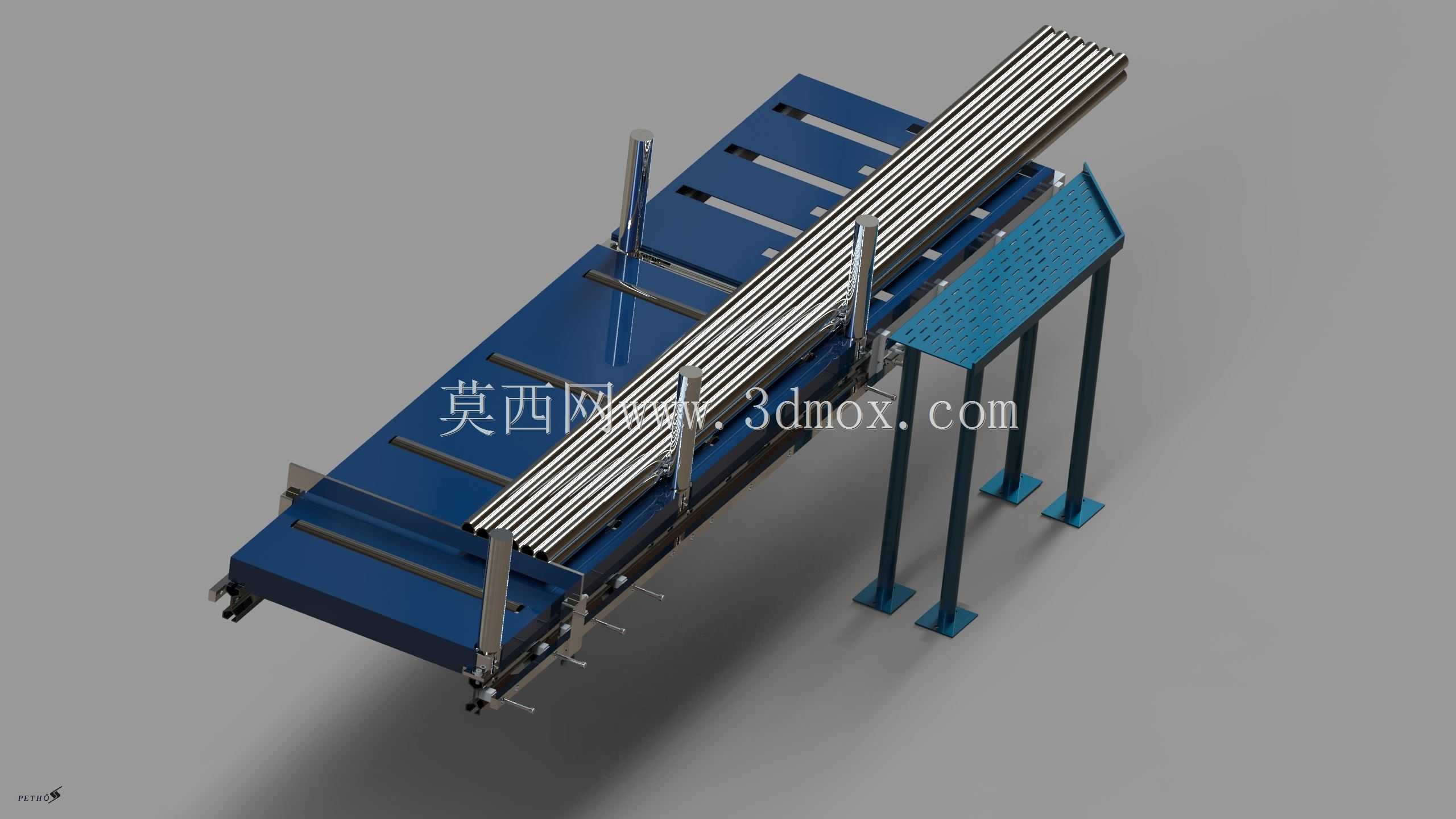

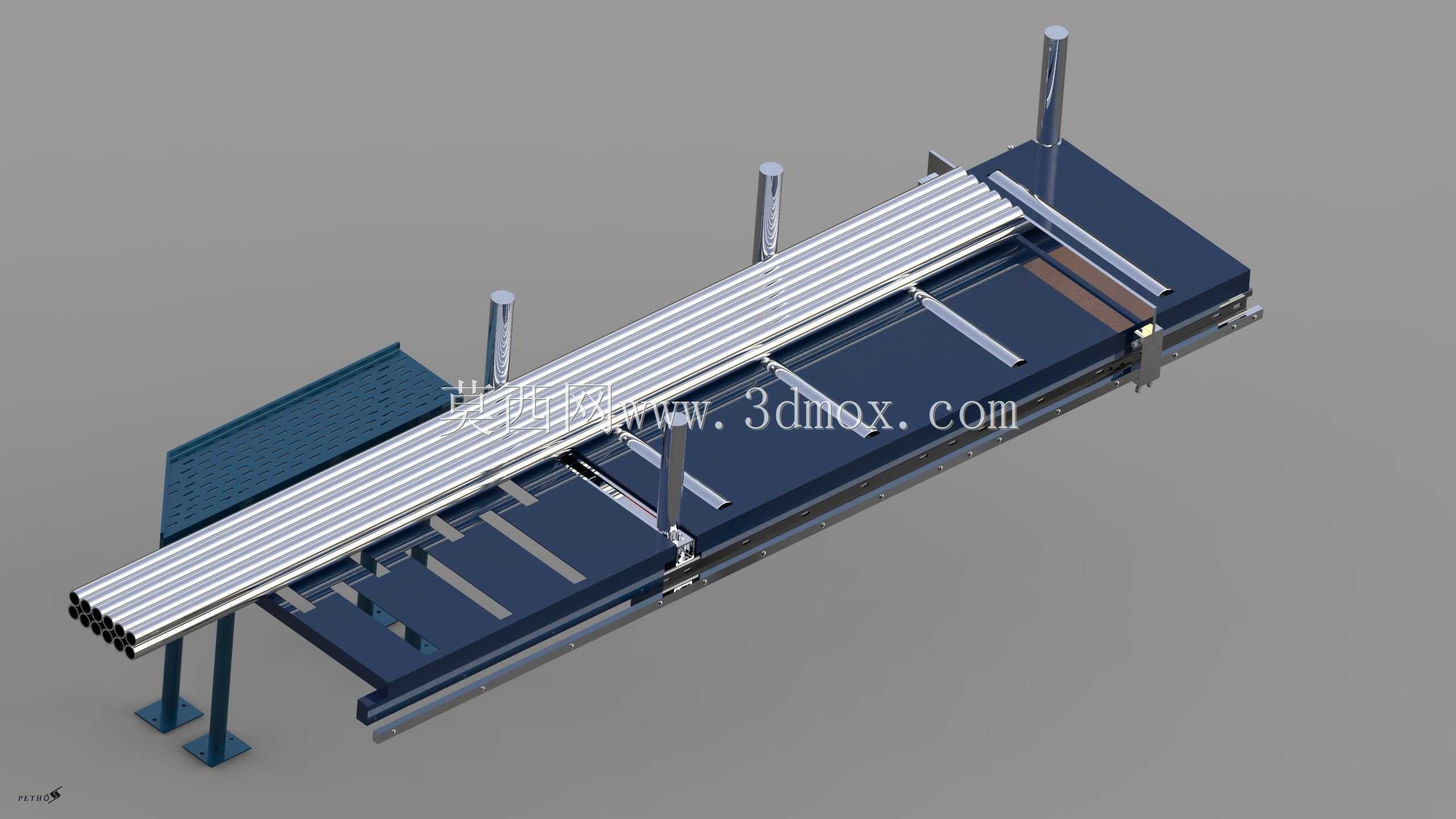

长管材多工位定位输送工装结构

　　这套长管材输送定位结构，主要面向金属型材加工、管材切割下料、管件组焊生产线的进料工序设计，解决长条形棒材、管材在多工序流转过程中易偏移、支撑间距不足导致的挠曲变形问题。从结构布局来看，整体采用卧式长床身作为承载基体，床身底部设置多组可调式支撑脚，可适配车间地面的平整度误差，安装时无需额外浇筑预埋基础，直接通过膨胀螺栓固定即可满足运行稳定性要求，床身主体采用标准矩形钢管焊接成型，焊接后经去应力退火处理，避免长期承载后出现结构形变，导轨安装面经铣削精加工，平面度公差控制在0.1mm/米范围内，保证移动部件的运行平顺性。

　　输送面沿长度方向布置多组可调式立式导向立柱，每根立柱采用镀铬光轴作为导向工作面，表面粗糙度达到Ra0.8，既降低管材输送过程中的滑动摩擦阻力，也避免硬质金属表面刮伤管材外壁的防护涂层，立柱的安装座采用T型螺栓与床身的T型槽连接，可根据待输送管材的直径规格，沿床身宽度方向灵活调整立柱间距，适配直径范围覆盖20mm到160mm的圆形管材、同截面尺寸的矩形型材，调整到位后通过锁紧螺母即可完成固定，无需额外配钻安装孔，换型调整时间可控制在15分钟以内。

　　床身的输送承载面铺设高密度耐磨尼龙衬板，衬板采用沉头螺栓固定，磨损后可快速单独更换，相比传统金属承载面，尼龙材质的摩擦系数更低，同时具备一定的缓冲性能，避免管材上料时的磕碰损伤，衬板表面沿输送方向开设多道排屑槽，加工过程中产生的金属切屑、切削液可沿槽体排出到床身两侧的接屑盘，不会堆积在输送面影响管材的定位精度。在床身的进料端和出料端分别设置限位挡块，挡块的工作面安装聚氨酯缓冲垫，减少管材端部到位时的刚性碰撞，避免管材端面出现变形、毛刺等缺陷。

　　驱动部分采用摩擦轮传动结构，多组摩擦轮沿输送方向等距布置，摩擦轮采用聚氨酯包胶材质，硬度控制在邵氏80A，既保证足够的摩擦力带动管材前进，也不会压伤薄壁管材的管壁，每组摩擦轮的压紧力可通过顶部的调节螺杆单独调整，针对不同壁厚、不同材质的管材，可灵活调整压紧力大小，避免薄壁管出现压扁变形，驱动电机采用变频调速控制，输送速度可在0.1m/s到0.8m/s范围内无级调节，可匹配后端切割设备、焊接设备的不同生产节拍，实现进料速度与加工节奏的同步。

　　从安装边界来看，整套结构的总长度可根据生产线的实际需求进行模块化拼接，单段标准床身长度为2米，可通过连接法兰拼接为4米、6米等不同长度规格，宽度方向的最大调整范围为600mm，整体高度可通过底部支撑脚在50mm范围内微调，适配不同高度的后端加工设备进料口高度。结构设计时充分考虑了维护便利性，所有导向立柱、摩擦轮、衬板均采用快拆式安装结构，日常维护更换易损件时无需拆卸整体床身，单根立柱的更换时间不超过5分钟，摩擦轮的轴承采用自润滑密封轴承，正常工况下的维护周期可达12000小时，无需频繁加注润滑脂。

　　在实际生产应用中，这套结构可适配不锈钢管、碳钢管、铝合金型材、PVC管材等多种材质的长条形物料输送，除了基础的输送功能外，多组导向立柱的配合可实现管材的自动对中定位，保证管材进入后端加工工位时的位置精度，重复定位精度可控制在±0.5mm以内，满足激光切割、自动焊接等高精度加工工序的进料要求。相比传统的皮带式输送机，这种刚性导向的输送结构不存在皮带打滑、跑偏的问题，输送大重量、长尺寸管材时的稳定性更优，相比链条式输送结构，运行噪音更低，不会出现链条油污污染管材表面的问题，尤其适合对表面洁净度有要求的不锈钢管材、装饰类型材的生产输送场景。

　　设计过程中针对长管材的挠曲变形问题做了专项优化，相邻两组支撑点的间距控制在800mm以内，保证长度6米以内的管材输送过程中，最大挠曲变形量不超过1mm，避免因管材下垂导致的定位偏差，同时在床身的中间位置设置可升降的辅助支撑机构，当输送长度超过6米的超长管材时，辅助支撑自动升起，额外增加支撑点，进一步减小管材的挠曲量，不需要额外增加独立的辅助支撑台架，减少生产线的占地面积。所有外露的金属结构件均经过喷塑处理，表面具备良好的防锈、耐腐蚀性能，可适配有少量切削液、金属粉尘的加工车间环境，电气线路全部沿床身内部的走线槽布置，外部无裸露线缆，避免切屑、切削液损坏线路，提升设备运行的安全性。
