工业长材货物转运支撑输送架结构

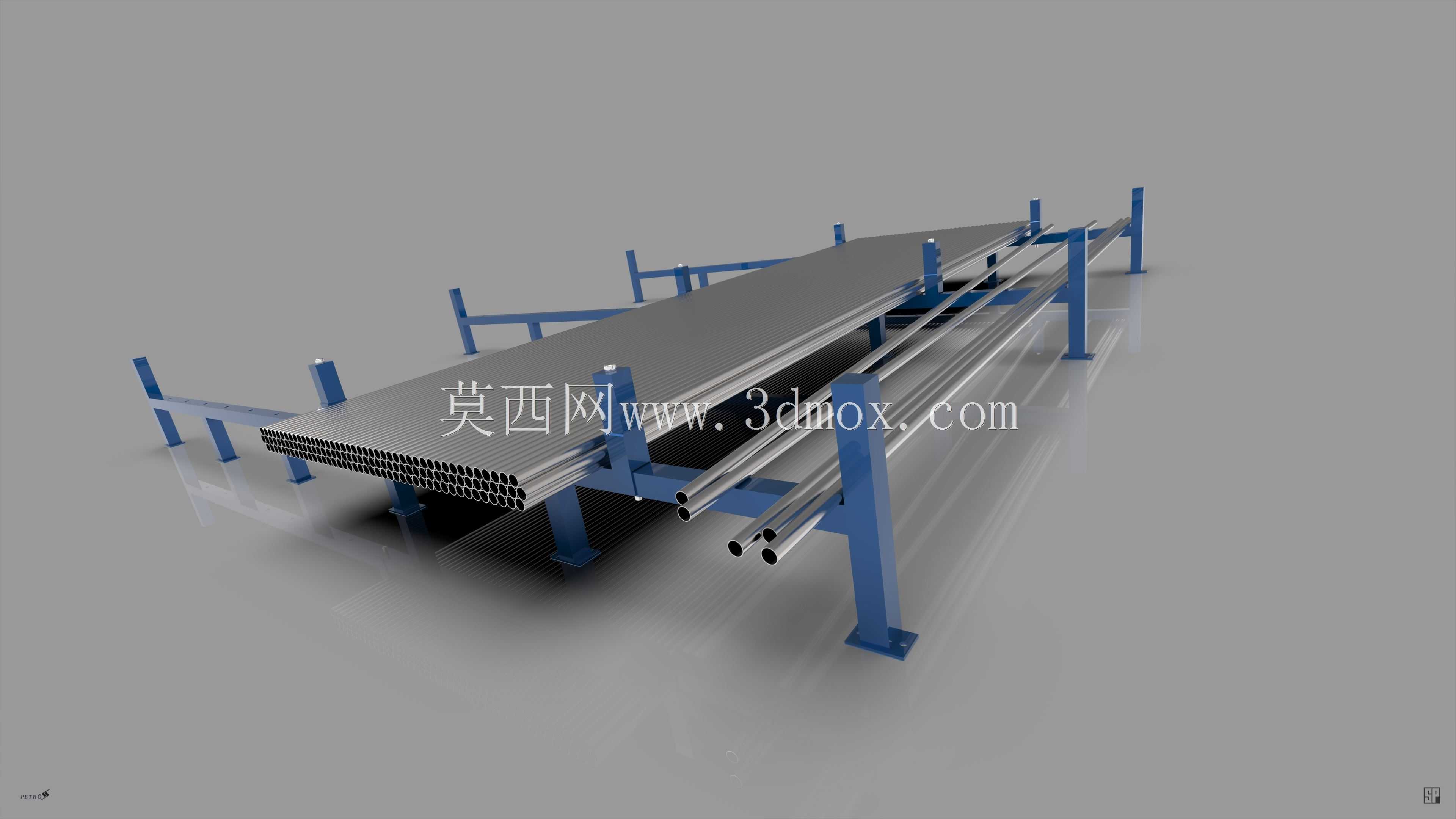

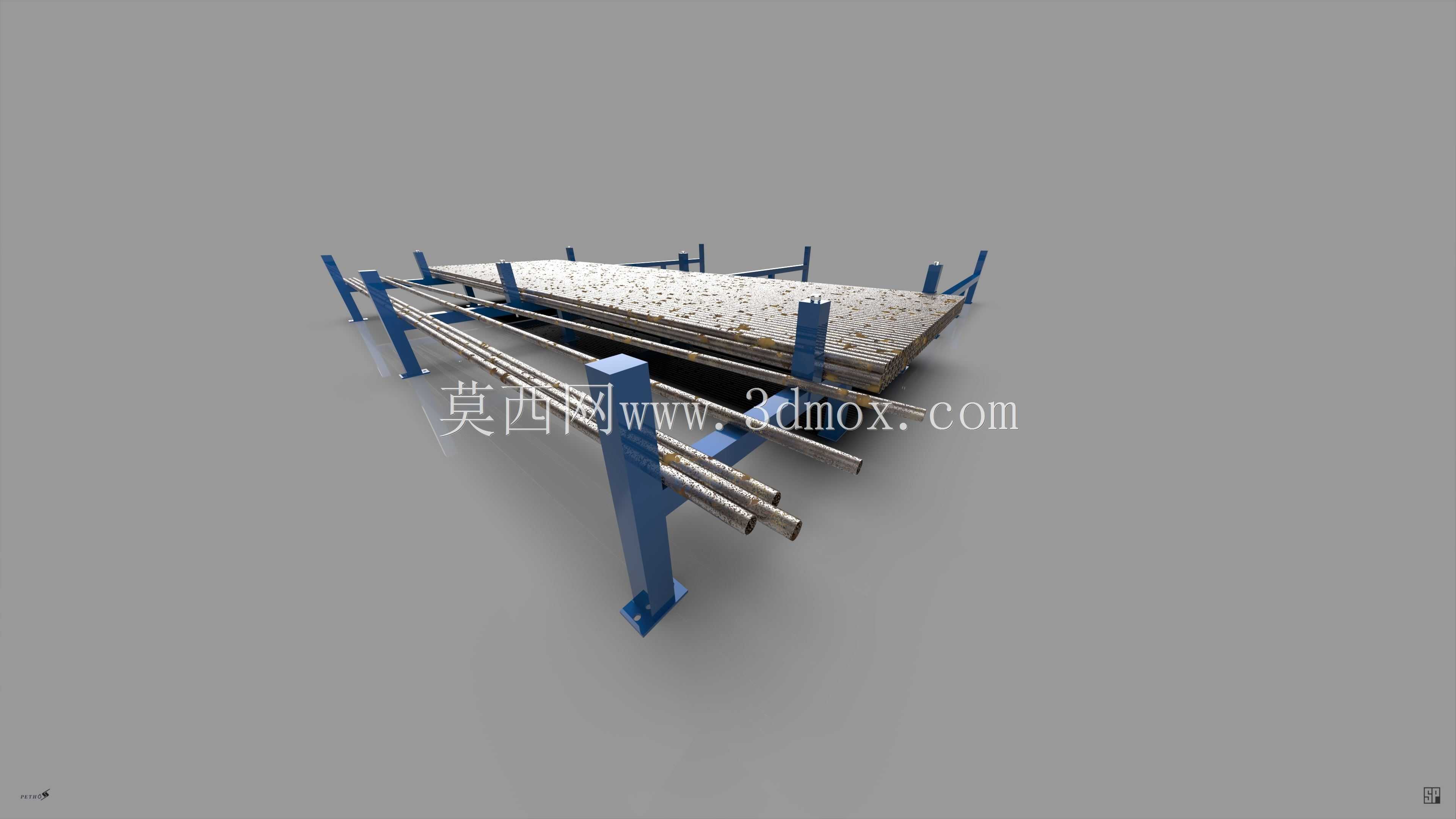

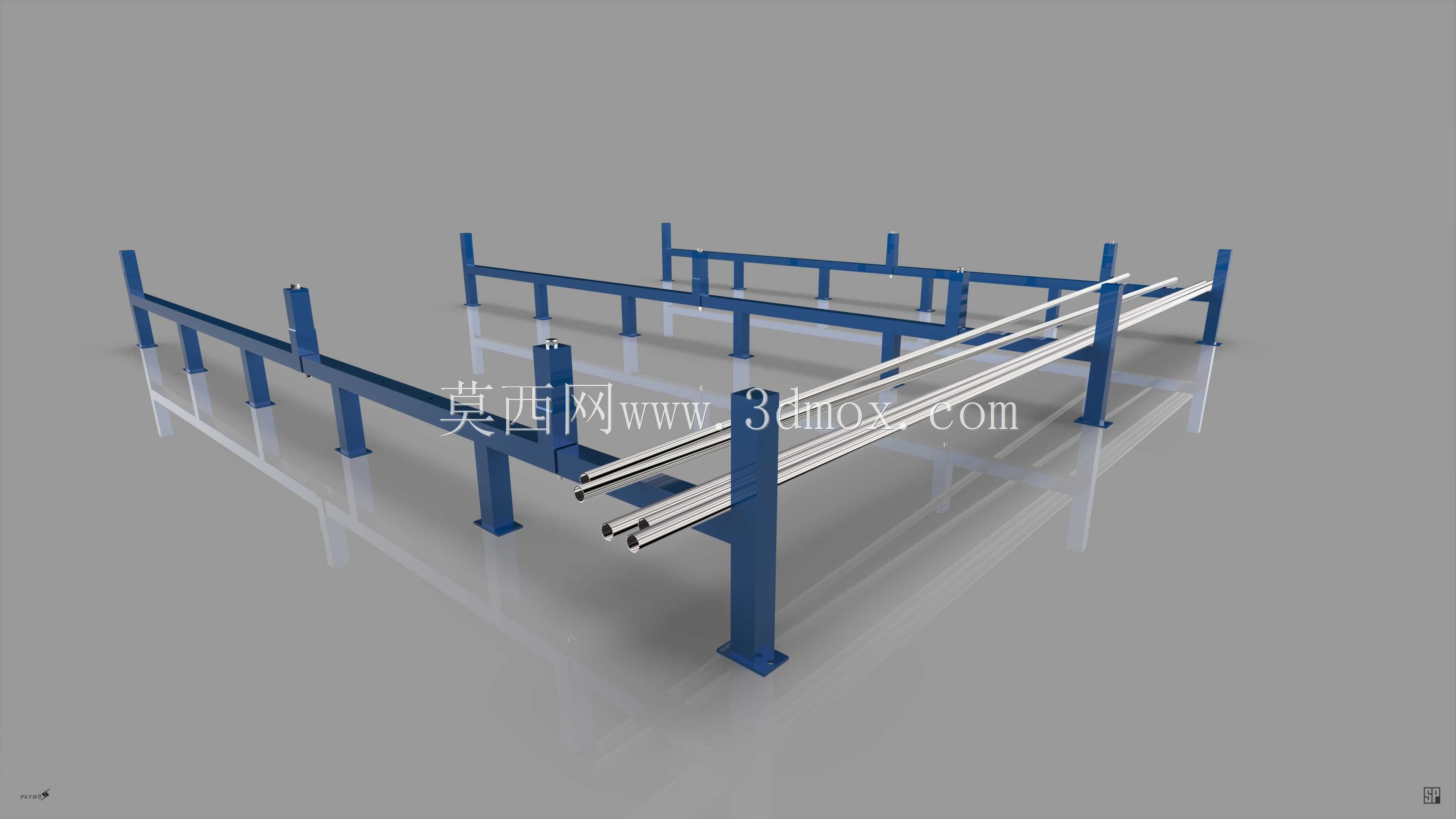

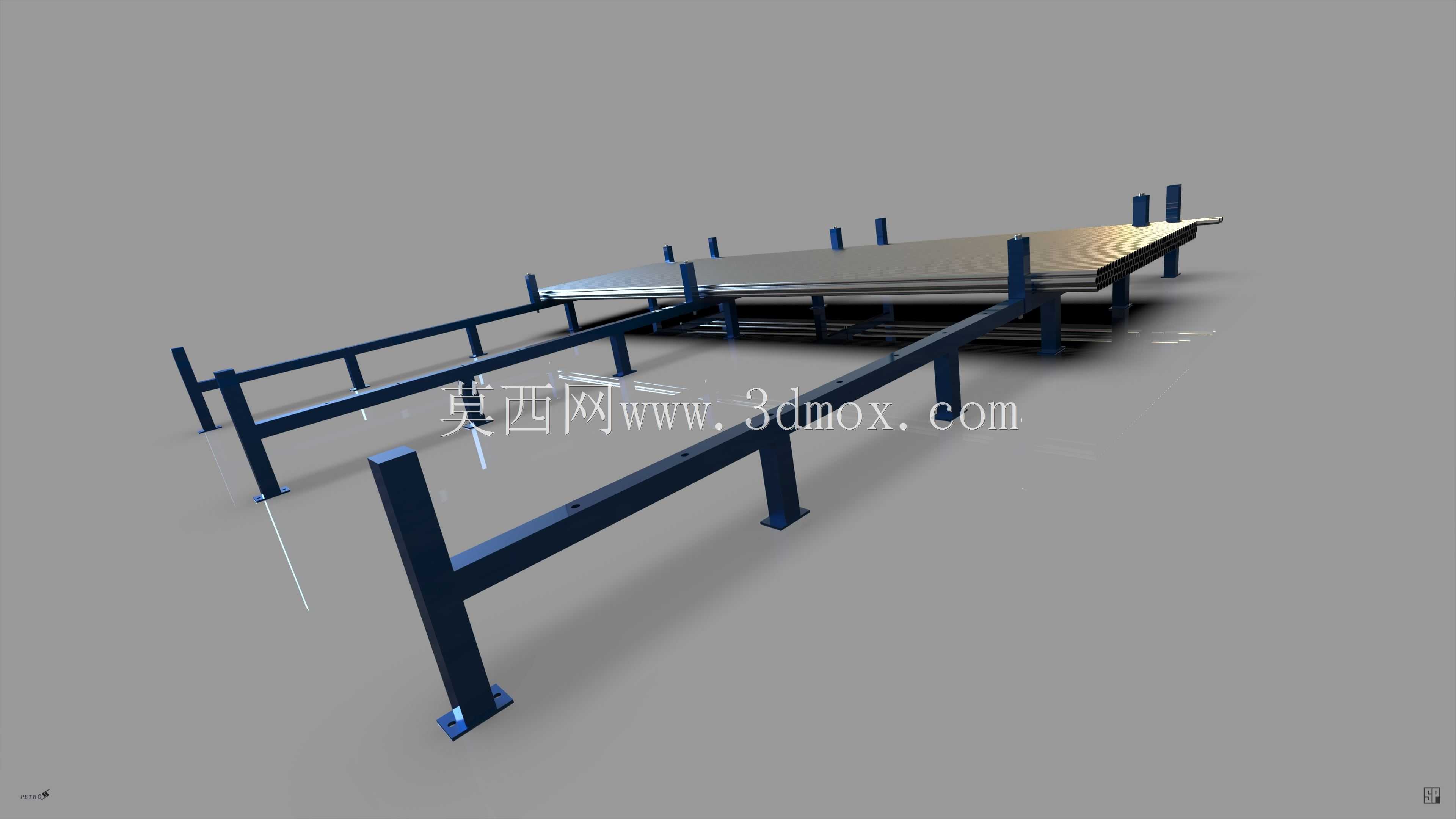

　　这套转运支撑结构主要面向金属加工、建材生产、型材仓储等场景的长尺寸物料周转需求，针对圆管、方钢、长铝型材、棒料这类长度普遍在6米以上、易弯折变形的物料设计，解决常规平面转运过程中物料下垂变形、堆叠剐蹭、取放效率低的实际问题。从结构布局来看，整体采用多组独立立式支撑单元沿物料输送方向等距排布的形式，支撑单元之间的间距可根据所承载物料的最小抗弯截面模量调整，避免长材跨距过大产生永久塑性变形，单组支撑立柱采用落地式法兰安装结构，底部通过膨胀螺栓与车间混凝土地面固定，安装时需保证各支撑单元的上支撑面处于同一水平面上，水平度公差控制在每米2mm以内，防止物料输送过程中出现卡滞、偏移。支撑单元上部设置多组平行的承载梁结构，

　　不同高度的承载梁可同时承载多批次不同规格的长材，实现同方向多规格物料的并行转运，承载梁与立柱之间采用螺栓可拆卸连接，可根据现场物料的直径、截面尺寸调整承载梁的间距，适配直径10mm到120mm范围内的圆管、棒料，以及边长20mm到150mm范围内的方型材。在物料接触位置，承载梁上预留了非金属耐磨衬垫的安装槽，实际使用时可镶嵌尼龙或者聚氨酯衬垫，避免金属硬接触划伤型材表面，对于表面质量要求高的不锈钢管、抛光铝型材转运场景，还可在衬垫表面增设柔性毛毡层，进一步降低表面划伤风险。结构的侧向设置了导向挡边，挡边高度可根据物料堆叠高度调整，防止转运过程中物料从侧向滚落，挡边与承载梁之间采用滑槽连接，无需拆卸主体结构即可快速调整挡边位置，

　　适配不同宽度的物料组。从安装边界来看，单组支撑单元的横向宽度可覆盖1.2米到2.5米的物料排布宽度，整体输送长度可通过增减支撑单元的数量灵活拼接，单段拼接长度最长可达30米，可直接对接车间的切割机、下料机、热处理设备的出料口，实现加工工序间的物料自动流转，无需额外的吊装设备反复转运。设计过程中充分考虑了现场的操作空间，支撑立柱的底部预留了150mm的叉车作业空间，当需要临时调整支撑单元位置时，可直接使用叉车叉取立柱底部的托盘结构进行移位，无需拆解上部承载结构。针对重载转运场景，支撑立柱采用加厚矩形钢管焊接而成，单组支撑单元的额定承载能力可达2吨，可满足多捆重型钢管、钢棒的同时承载需求，所有焊接位置均做了去应力处理，

　　避免长期承载后出现焊接变形导致支撑面倾斜。在物料流转的衔接位置，支撑单元的端部设置了导向过渡段，过渡段采用圆弧过渡结构，可对接辊道输送机、链条输送机的出料端，让物料平稳滑入支撑梁上，避免端部磕碰产生端面变形。日常使用中，该结构无需额外的动力输入，可配合人工推送或者小型牵引装置实现长材的水平转运，相比带动力的长材输送设备，整体结构简单、维护成本极低，没有传动部件的磨损更换需求，仅需定期检查连接螺栓的紧固状态以及耐磨衬垫的磨损情况即可。对于需要实现物料暂存功能的场景，可在支撑单元之间增设锁定挡块，将物料固定在指定位置，作为临时的长材物料货架使用，实现转运与暂存功能的合一，减少车间内的设备占用空间。结构表面采用喷塑处理，可适应车间内的切削液、润滑油飞溅环境，不会轻易出现锈蚀脱落问题，在潮湿的仓储环境下也能保证较长的使用寿命。
