手动双轴丝杆滑台位移调节机构

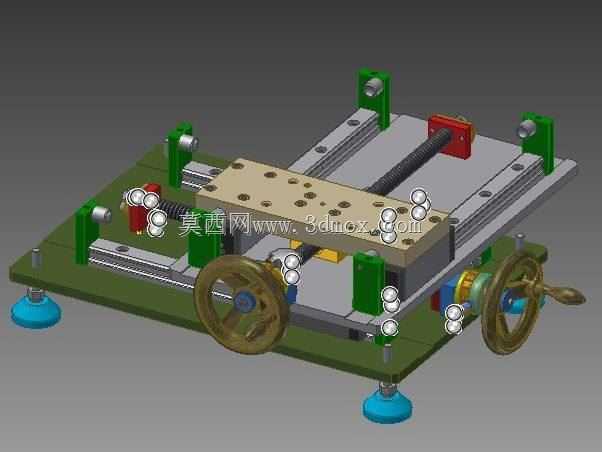

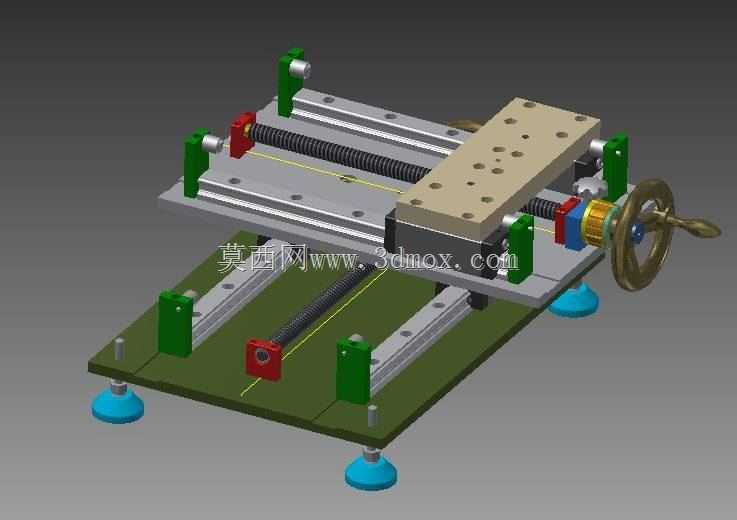

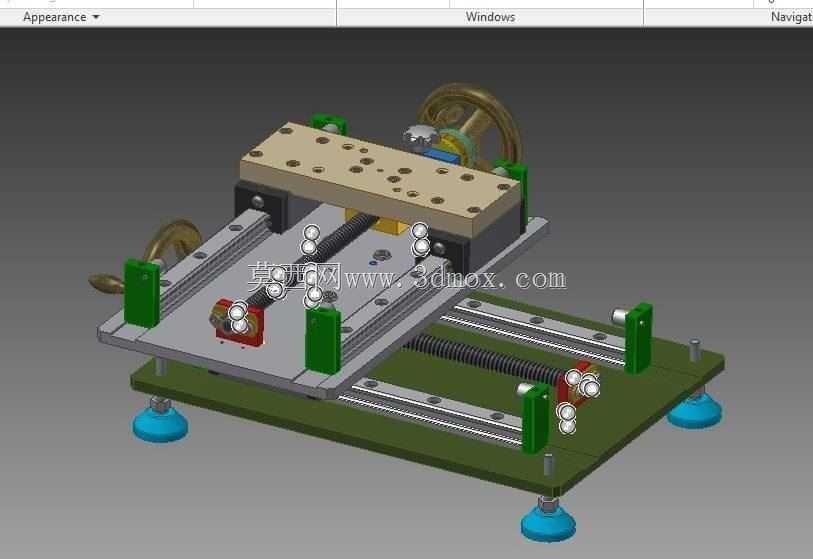

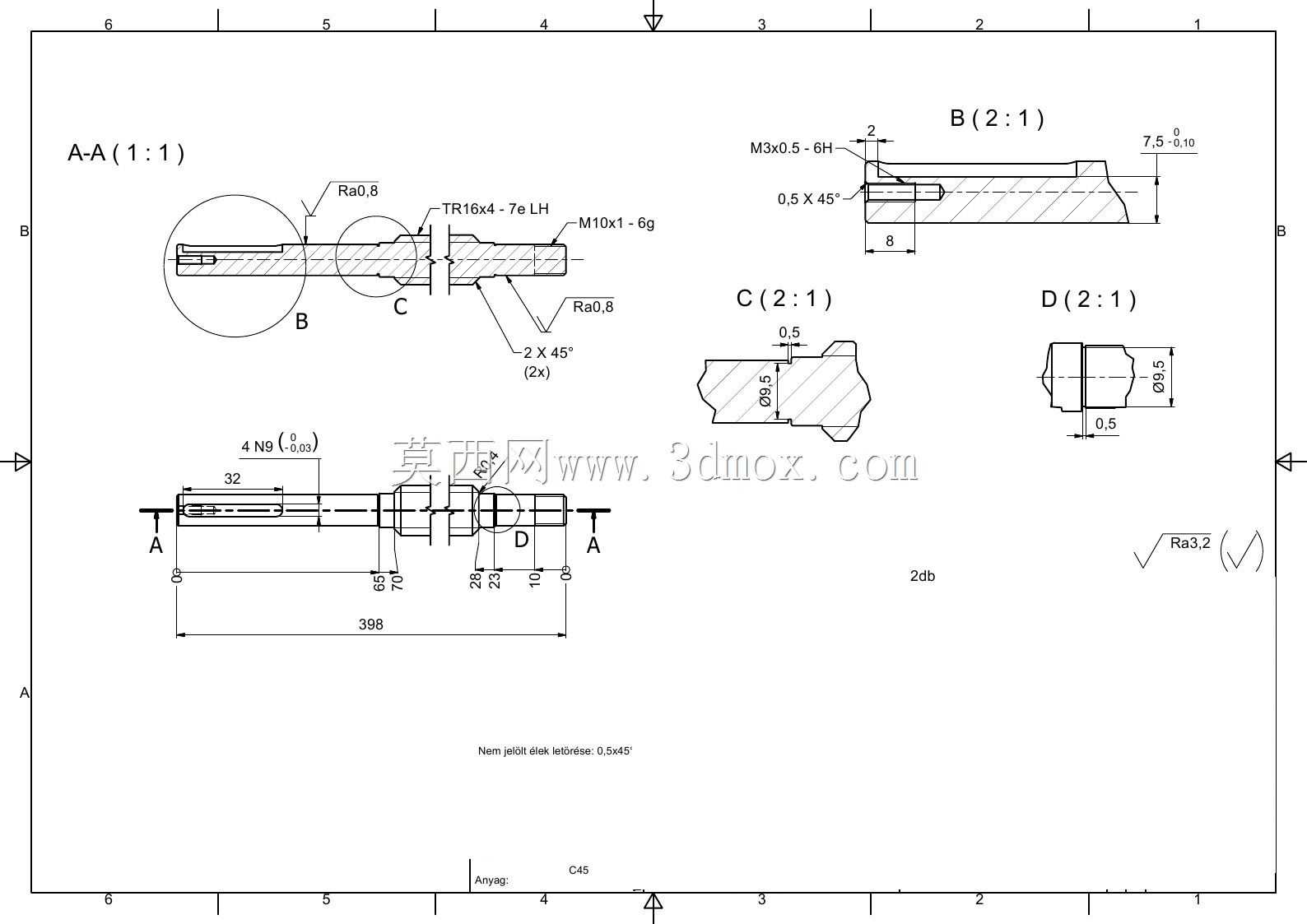

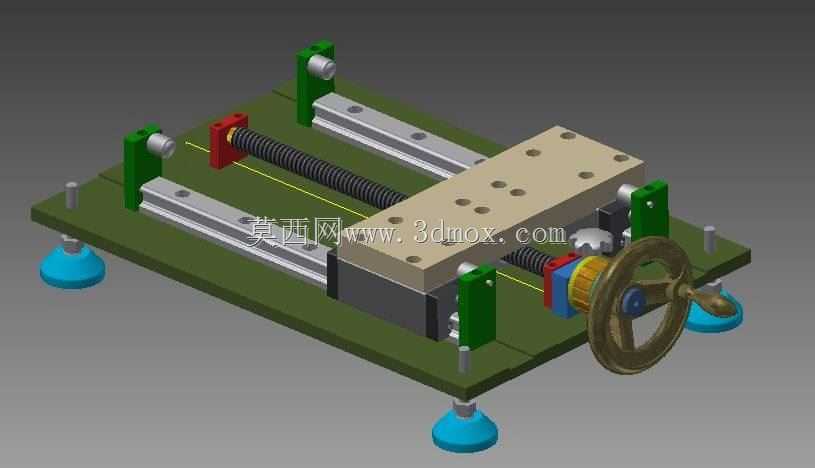

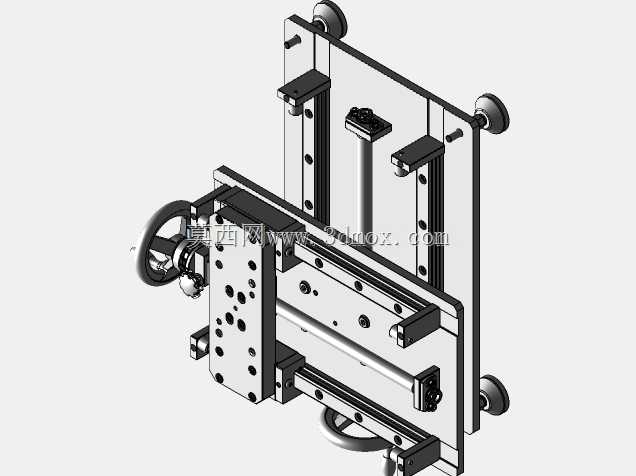

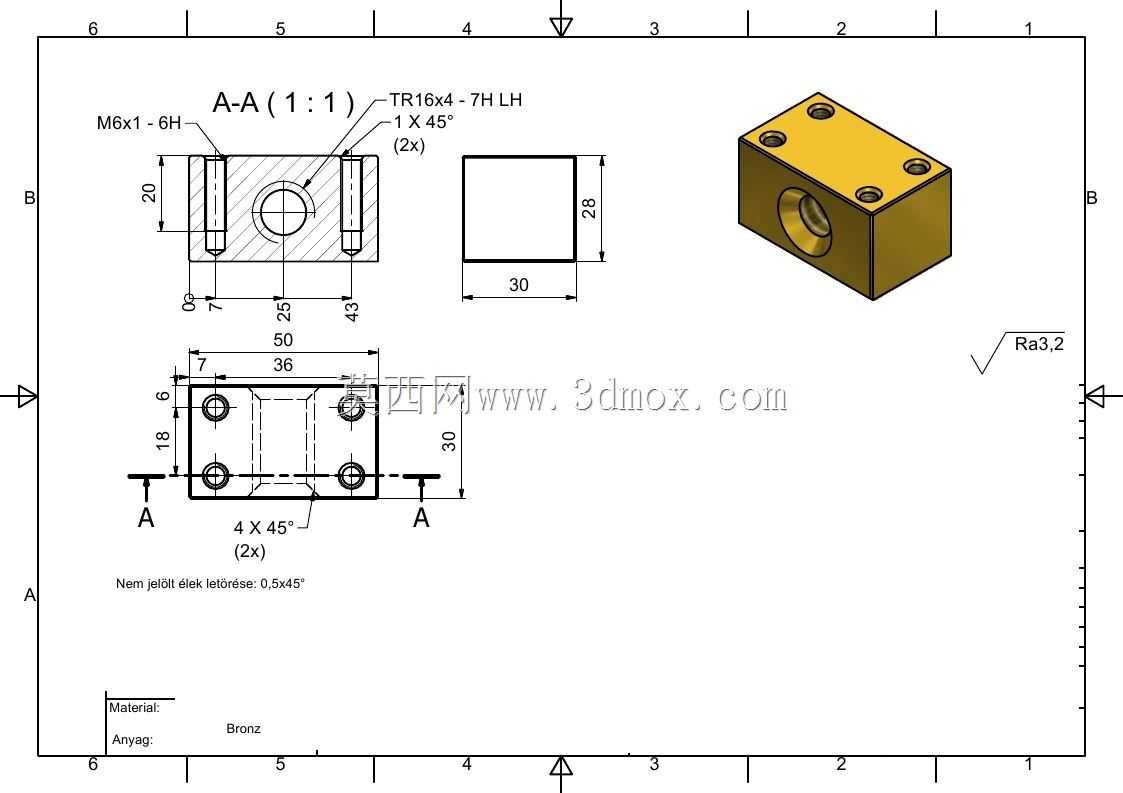

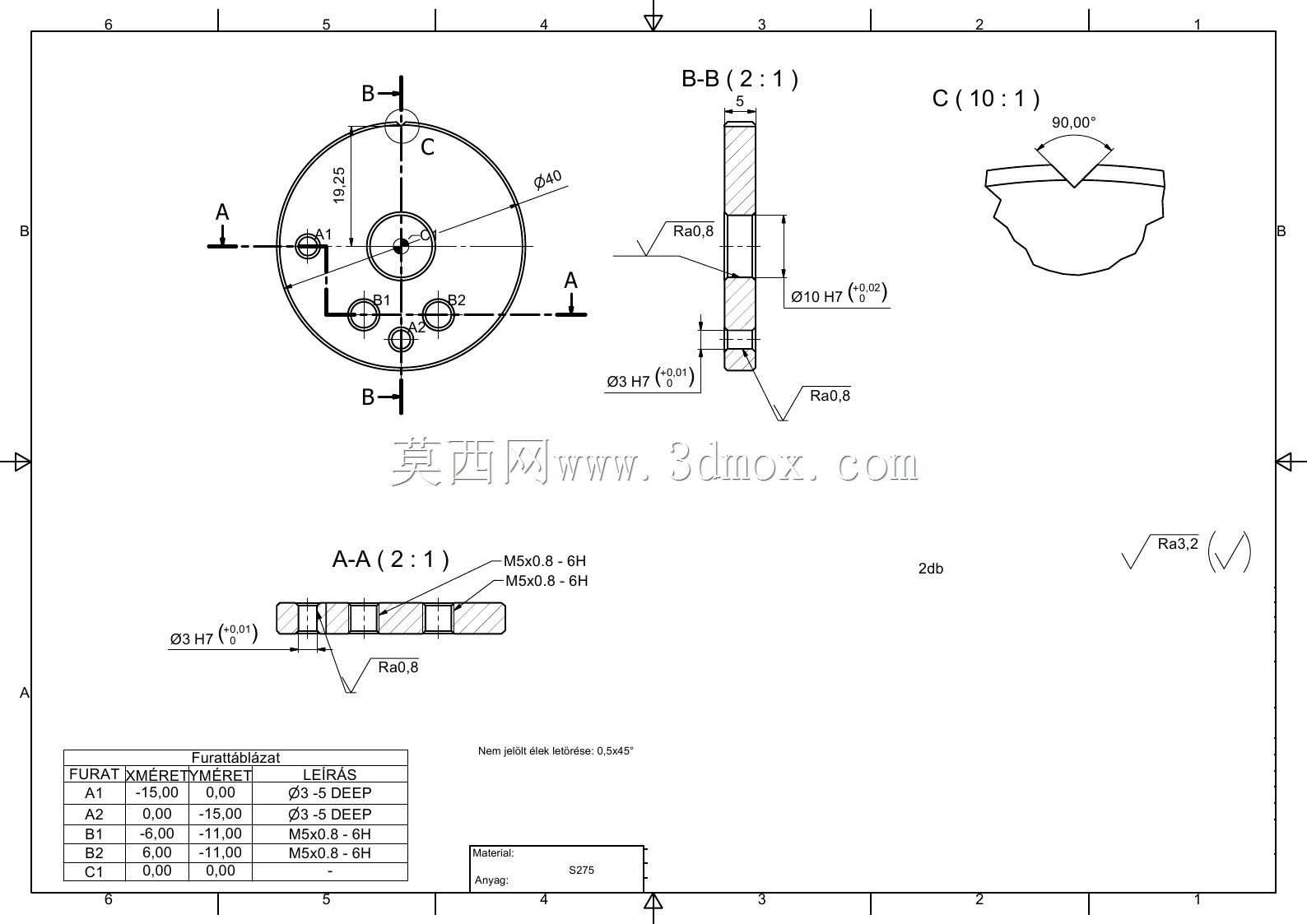

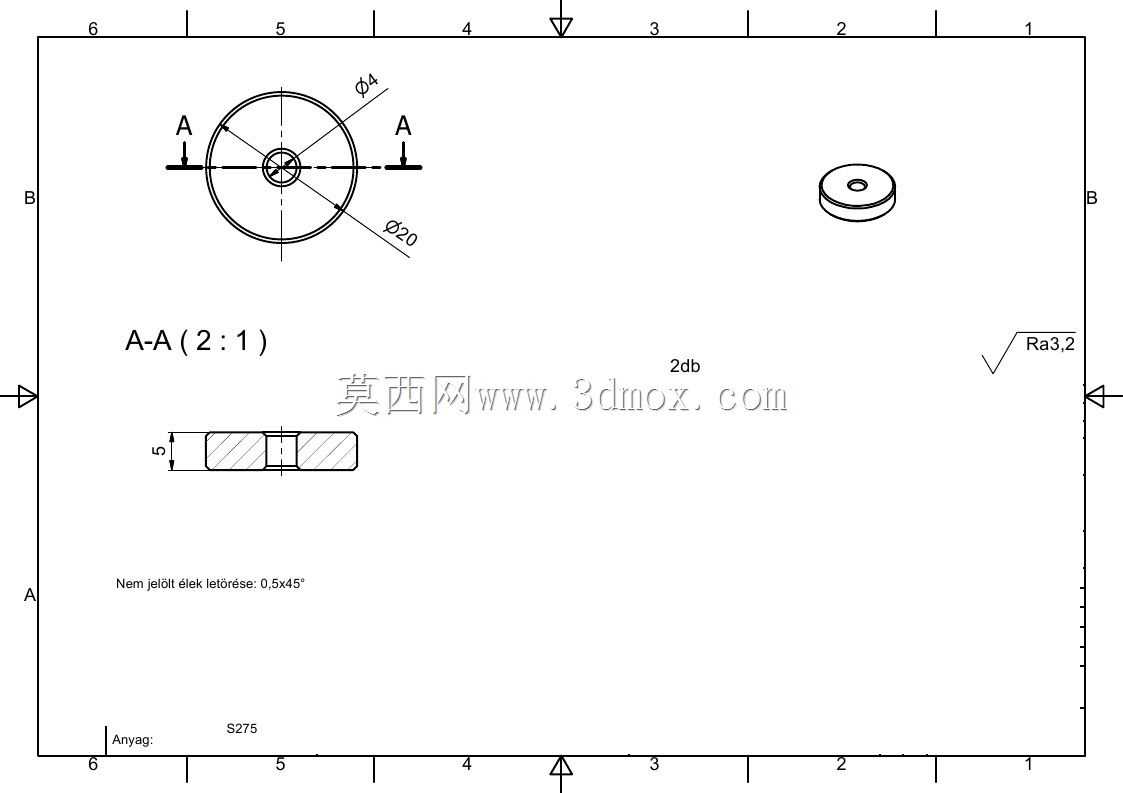

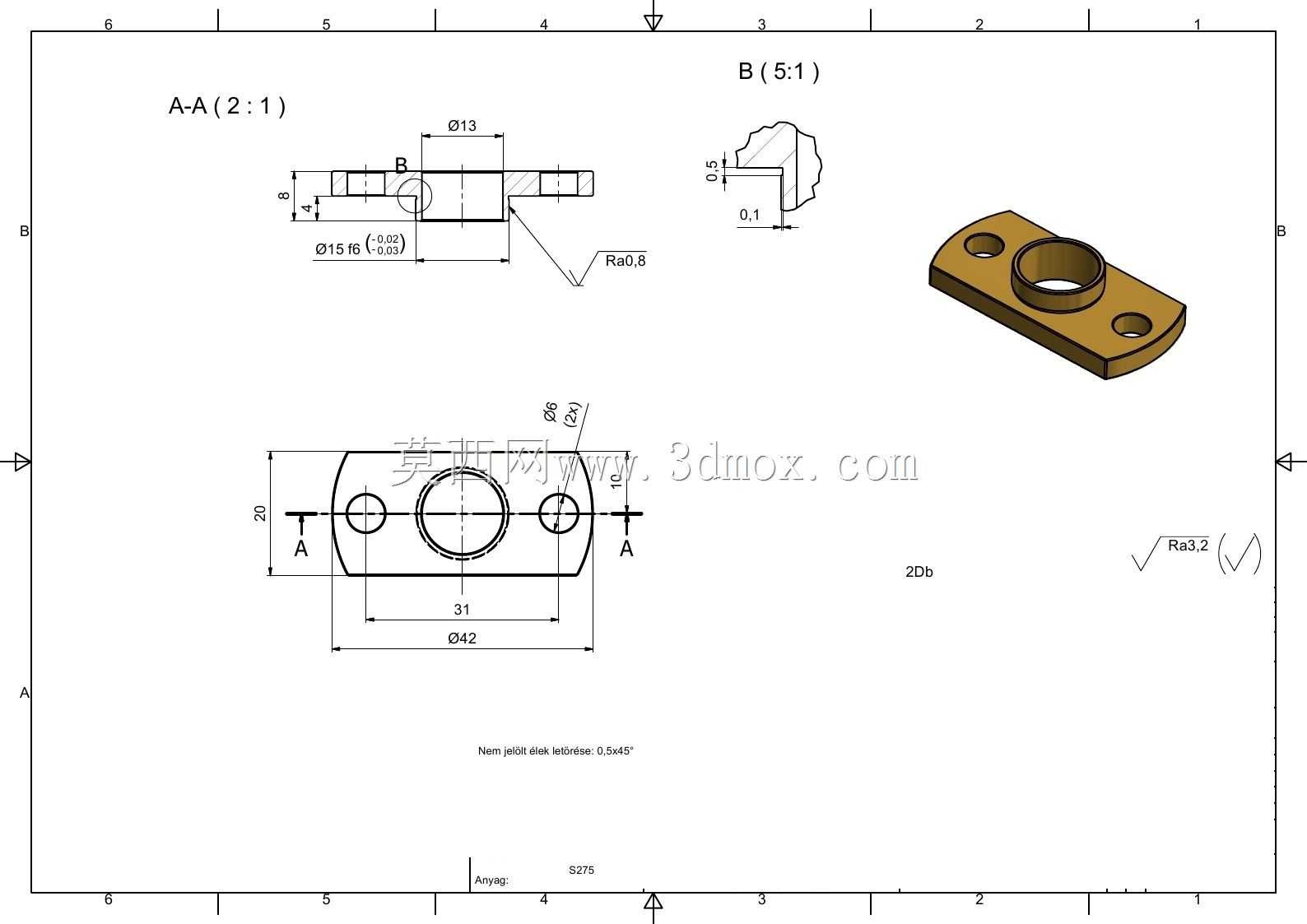

　　这款手动双轴移动调节机构，是面向实验室精密调试、小型工装定位、光学元件装调、传感器标定场景开发的机械式位移装置，核心采用梯形丝杆配合线性光杆导轨的传动导向组合，全程手动驱动无需外接动力源，适配没有供电条件、需要低速微调、对位移自锁性有要求的作业场景。从结构布局来看，整机采用层叠式正交双轴设计，下层为X向长行程移动组件，上层为Y向短行程移动组件，两个轴向的传动逻辑完全一致，均通过端部手轮旋转带动梯形丝杆转动，丝杆螺母与移动滑台刚性连接，将旋转运动转化为滑台沿光杆导轨的直线位移，梯形丝杆的导程选用小规格参数，单圈手轮转动对应的滑台位移量较小，能够实现亚毫米级的微调精度，同时梯形丝杆具备自锁特性，

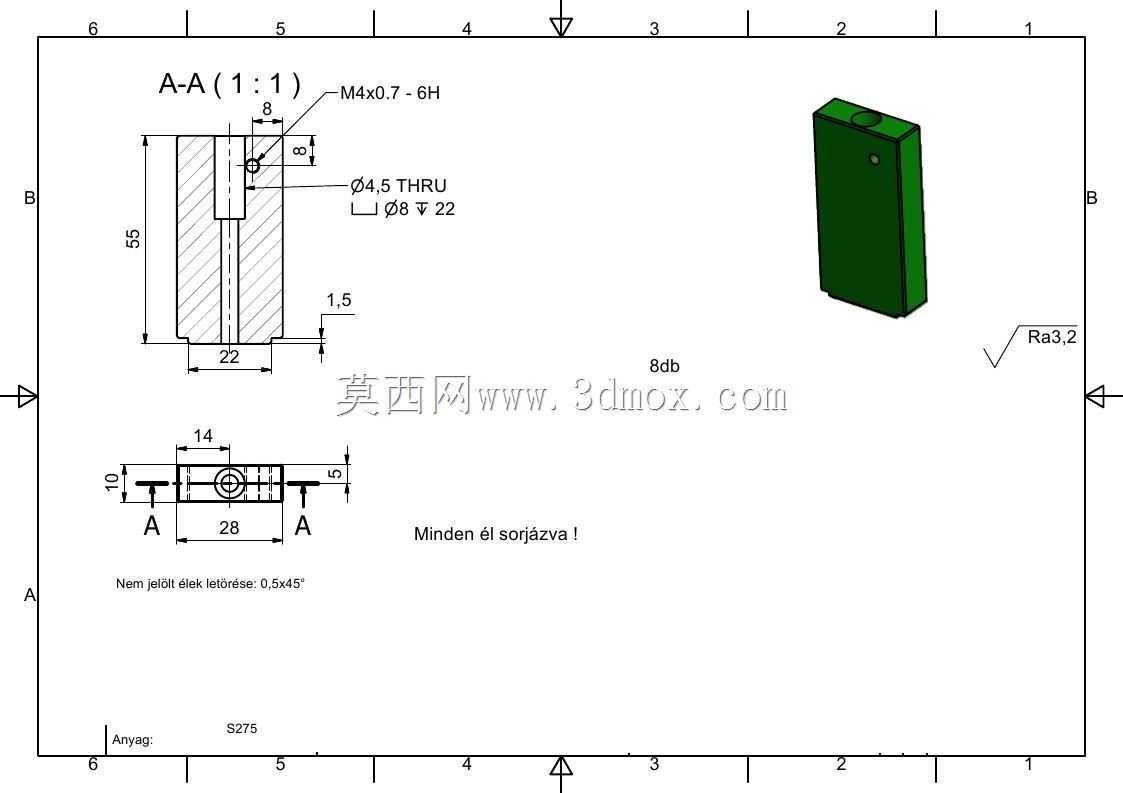

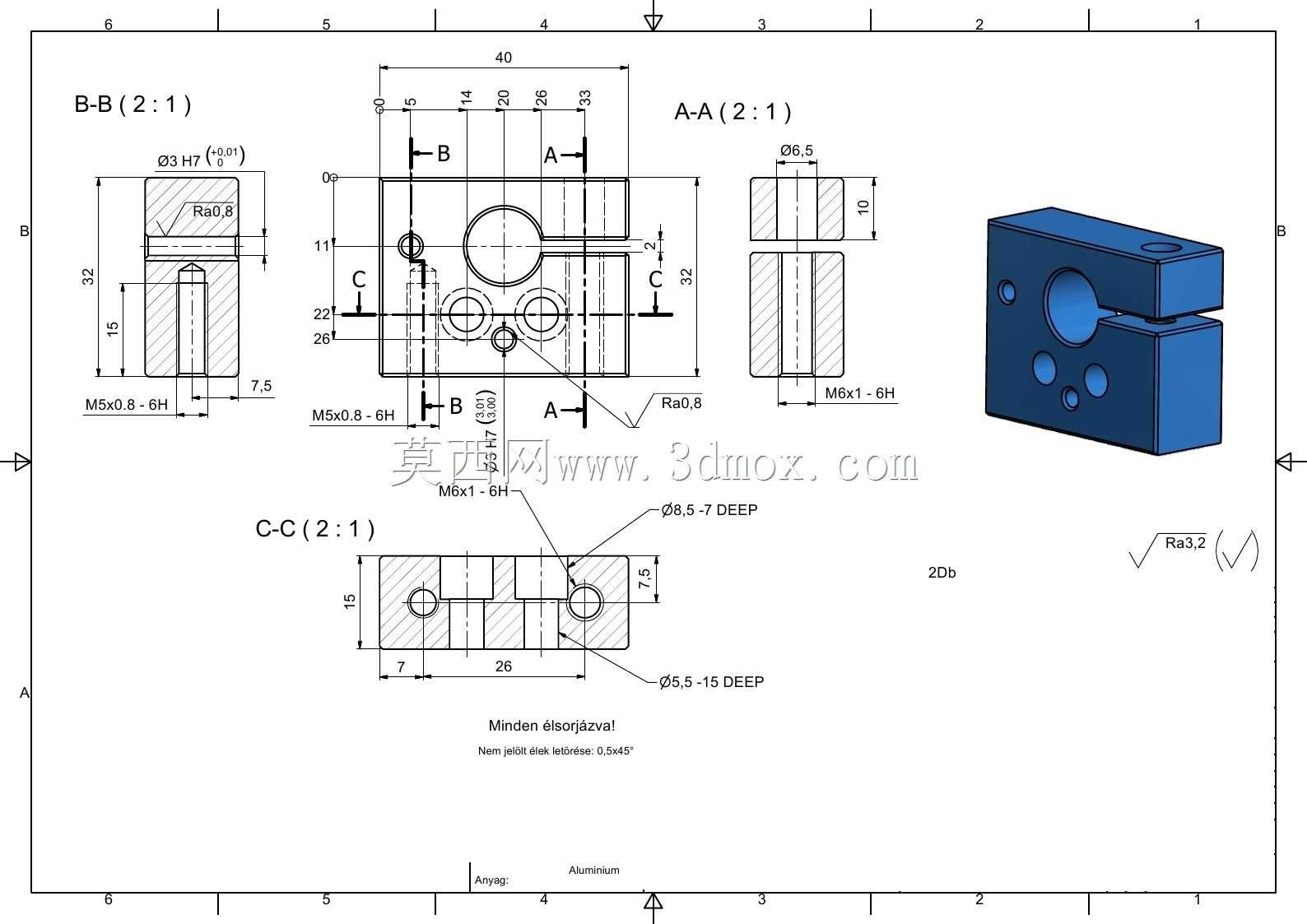

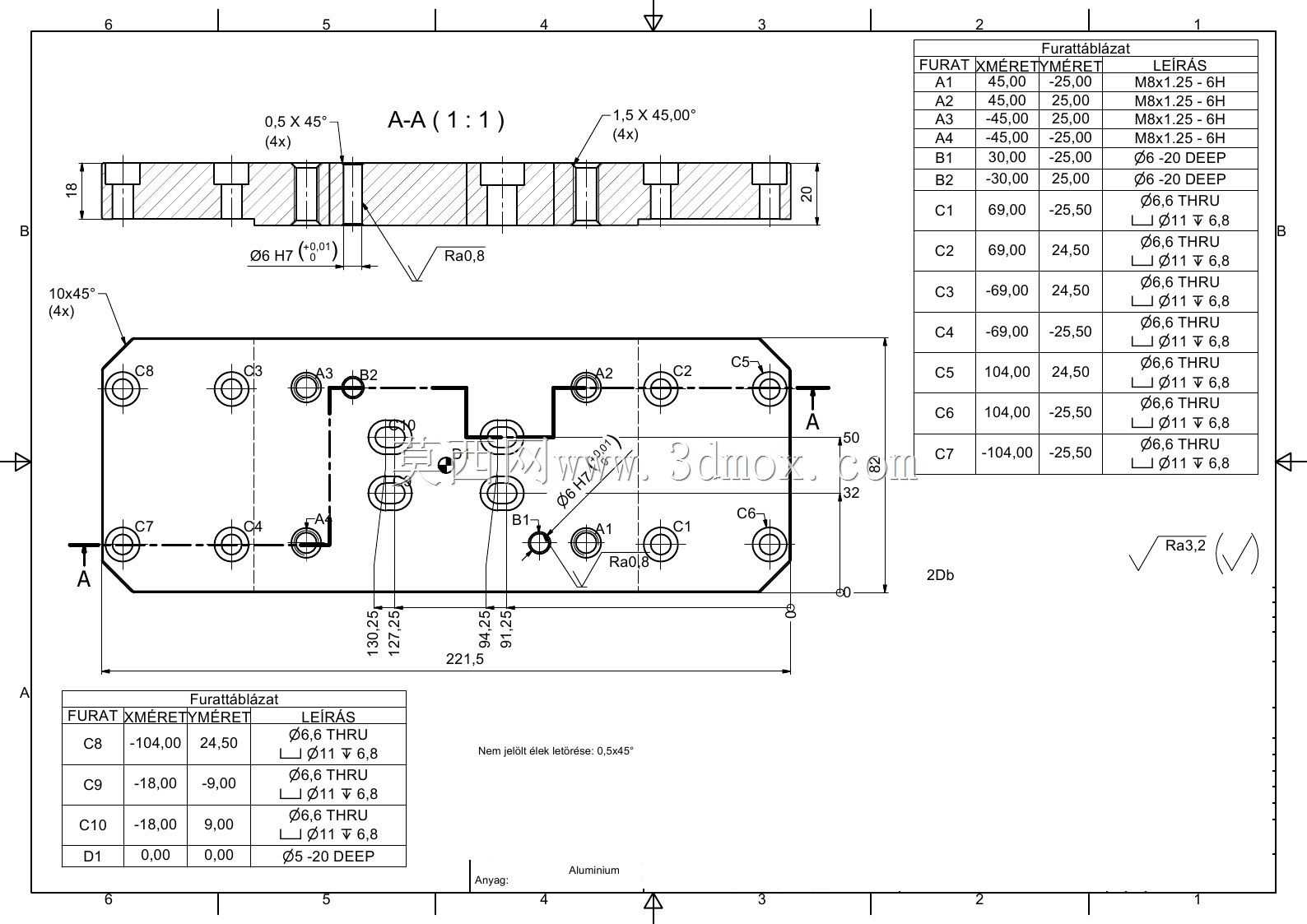

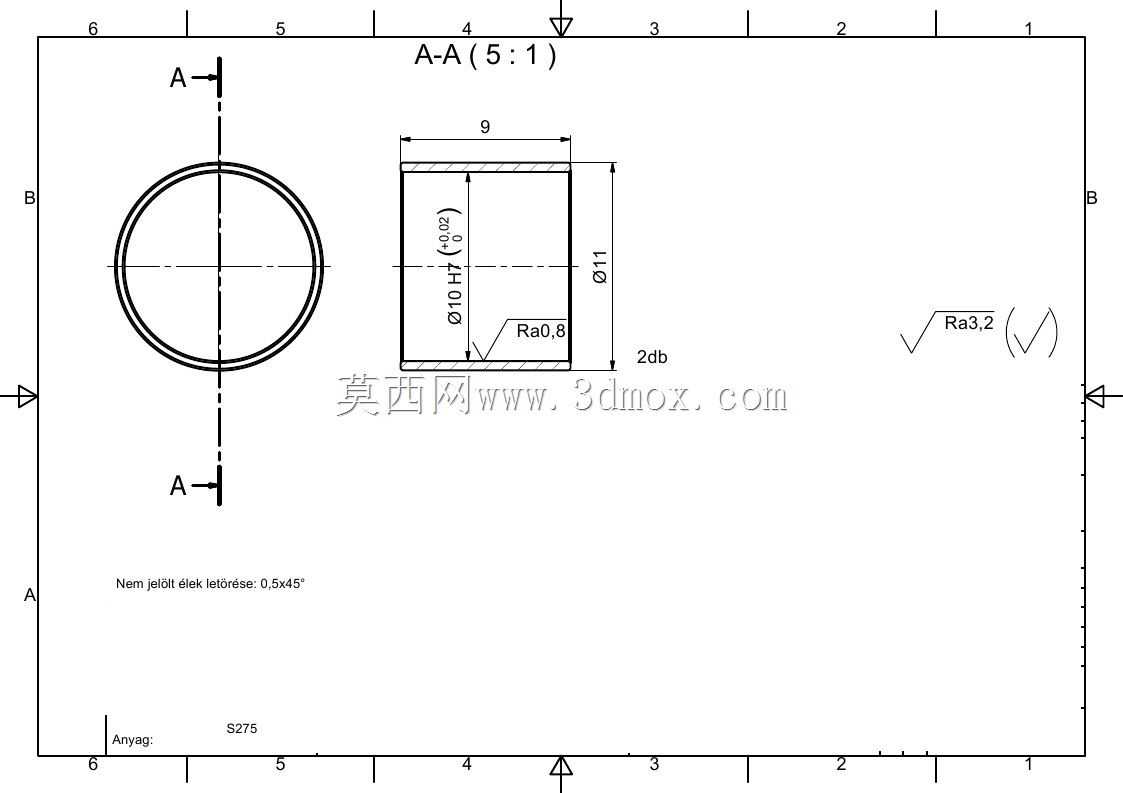

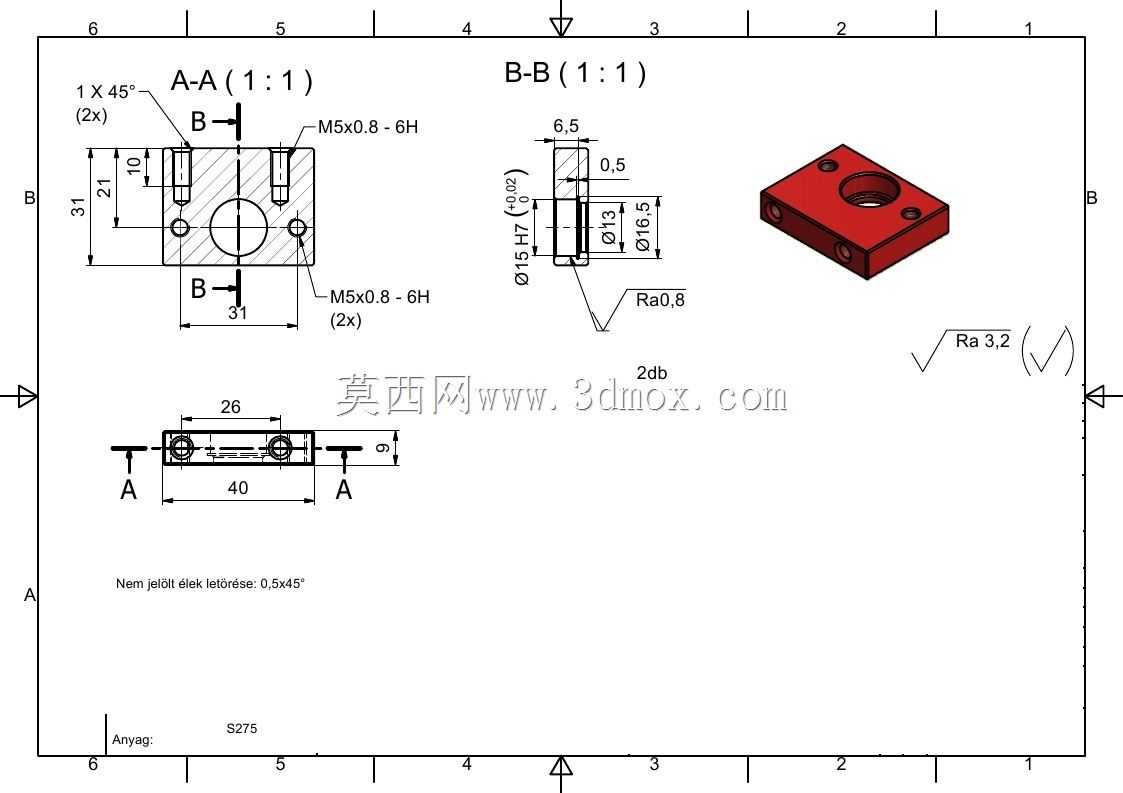

　　调整到位后无需额外锁止结构即可保持位置固定，不会因为负载振动或者外力触碰出现位置偏移。导向部分采用两根平行布置的淬硬光杆作为导轨支撑，配合直线轴承与滑台连接，相比滚珠导轨成本更低，同时具备足够的导向精度，能够承受垂直于滑台平面的正向负载，以及小幅度的侧向倾覆力矩，光杆两端通过立式支撑座固定在底板上，支撑座与底板之间通过内六角螺丝刚性连接，装配时可以通过打表调整光杆的平行度，避免滑台移动过程中出现卡滞、爬行的问题。上层滑台的工作台面加工有规则排列的内螺纹安装孔，采用标准螺距的螺纹孔阵列，方便用户直接装夹各类工装夹具、检测探头、光学镜片架、待标定传感器等负载，不需要额外加工转接板，安装孔的位置公差控制在0.05mm以内，

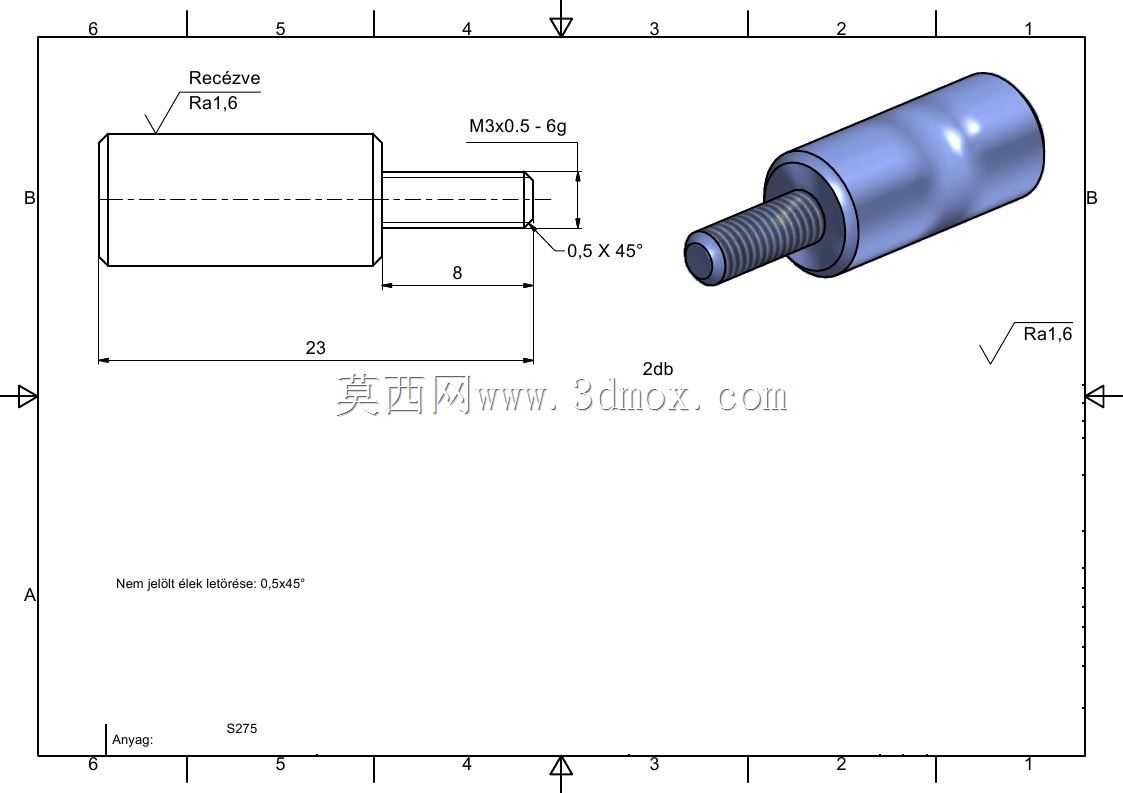

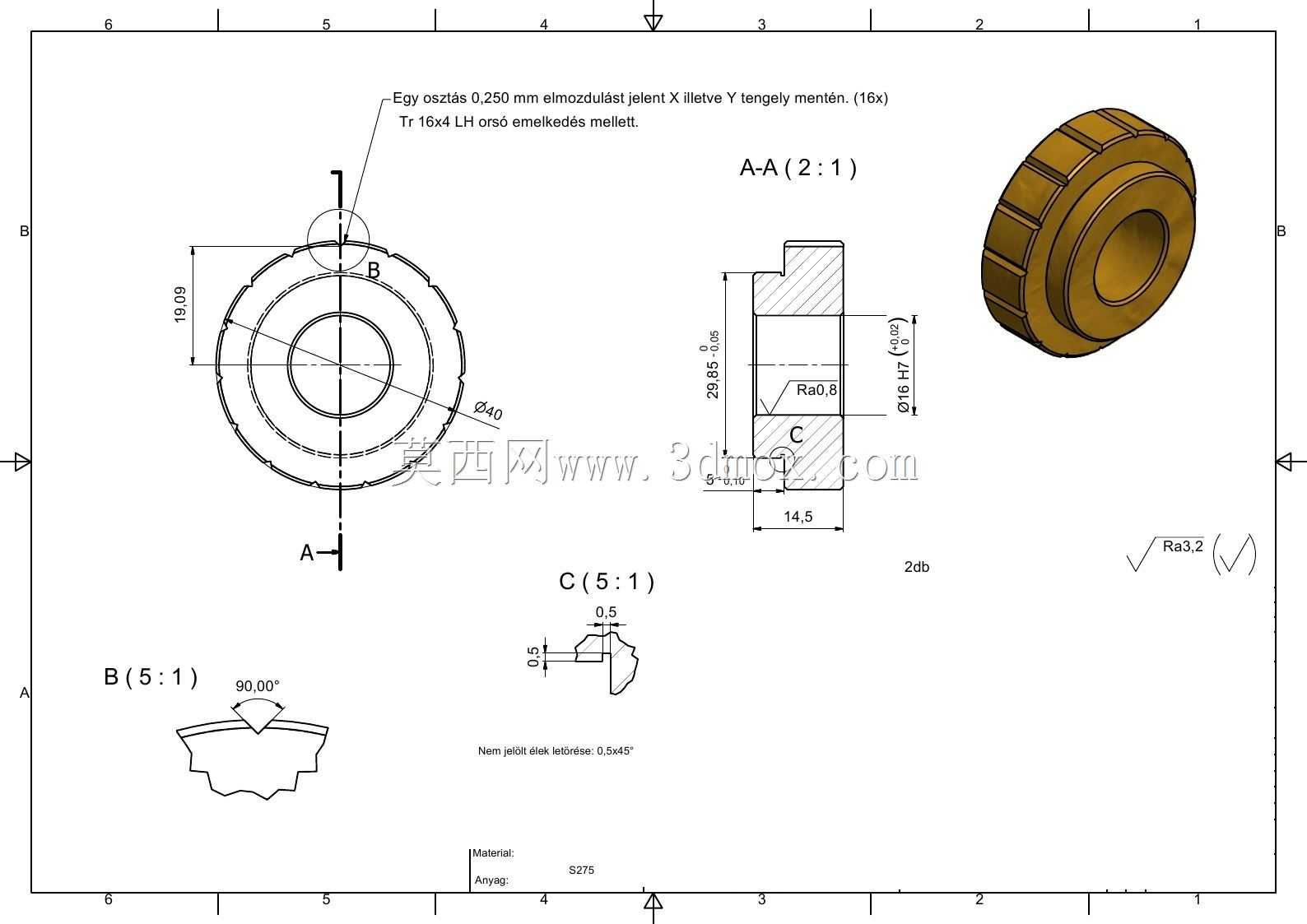

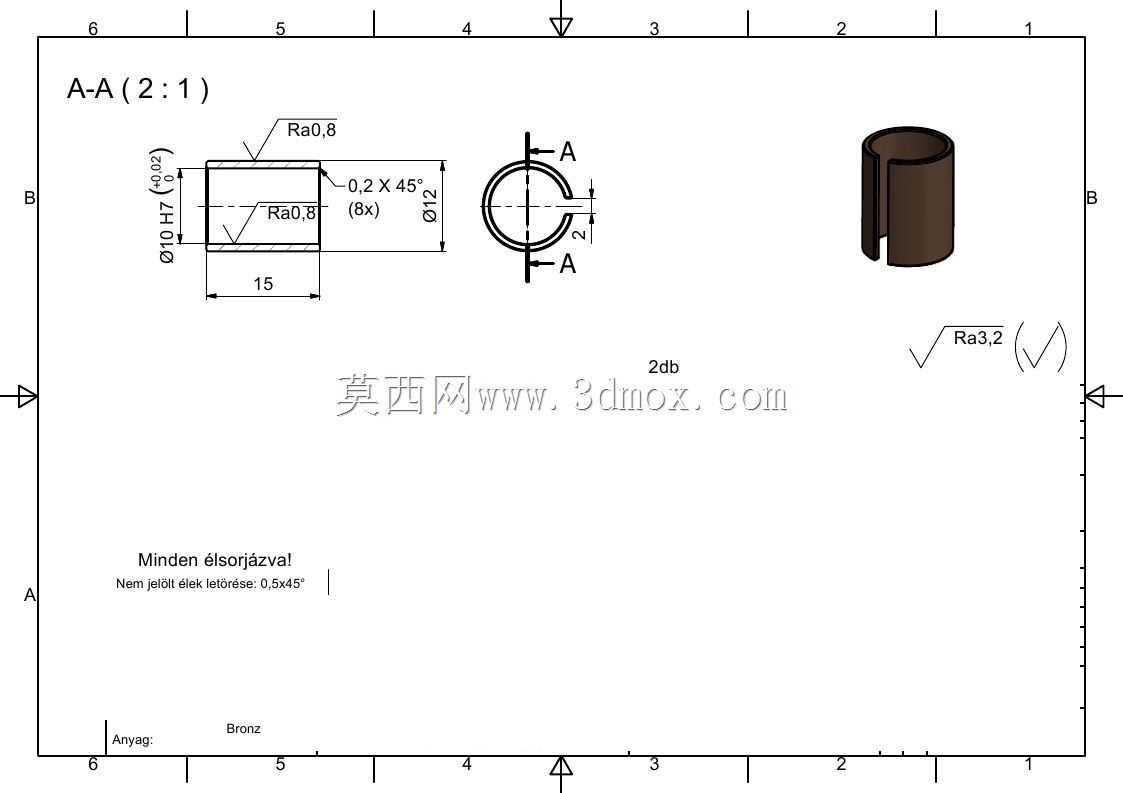

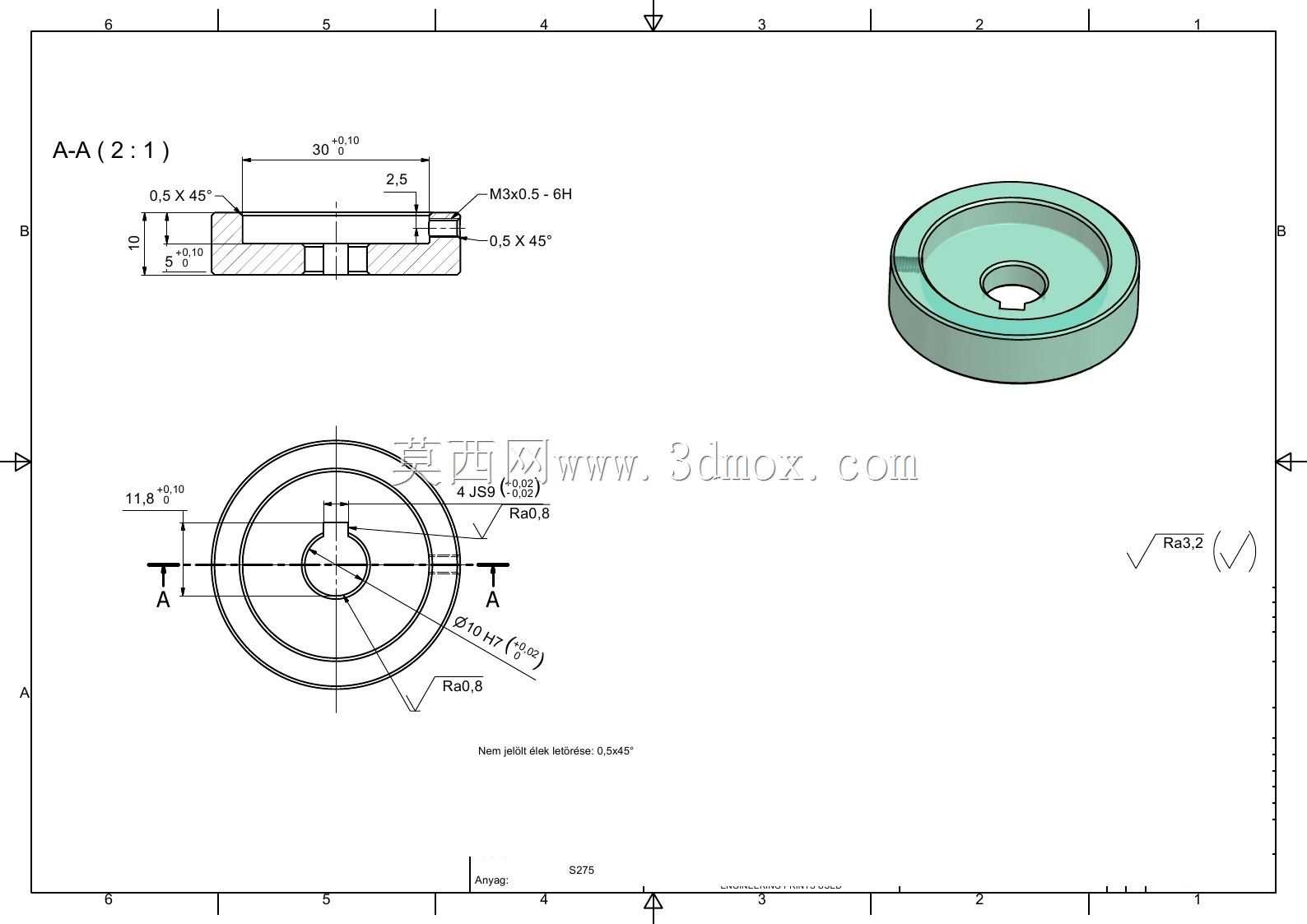

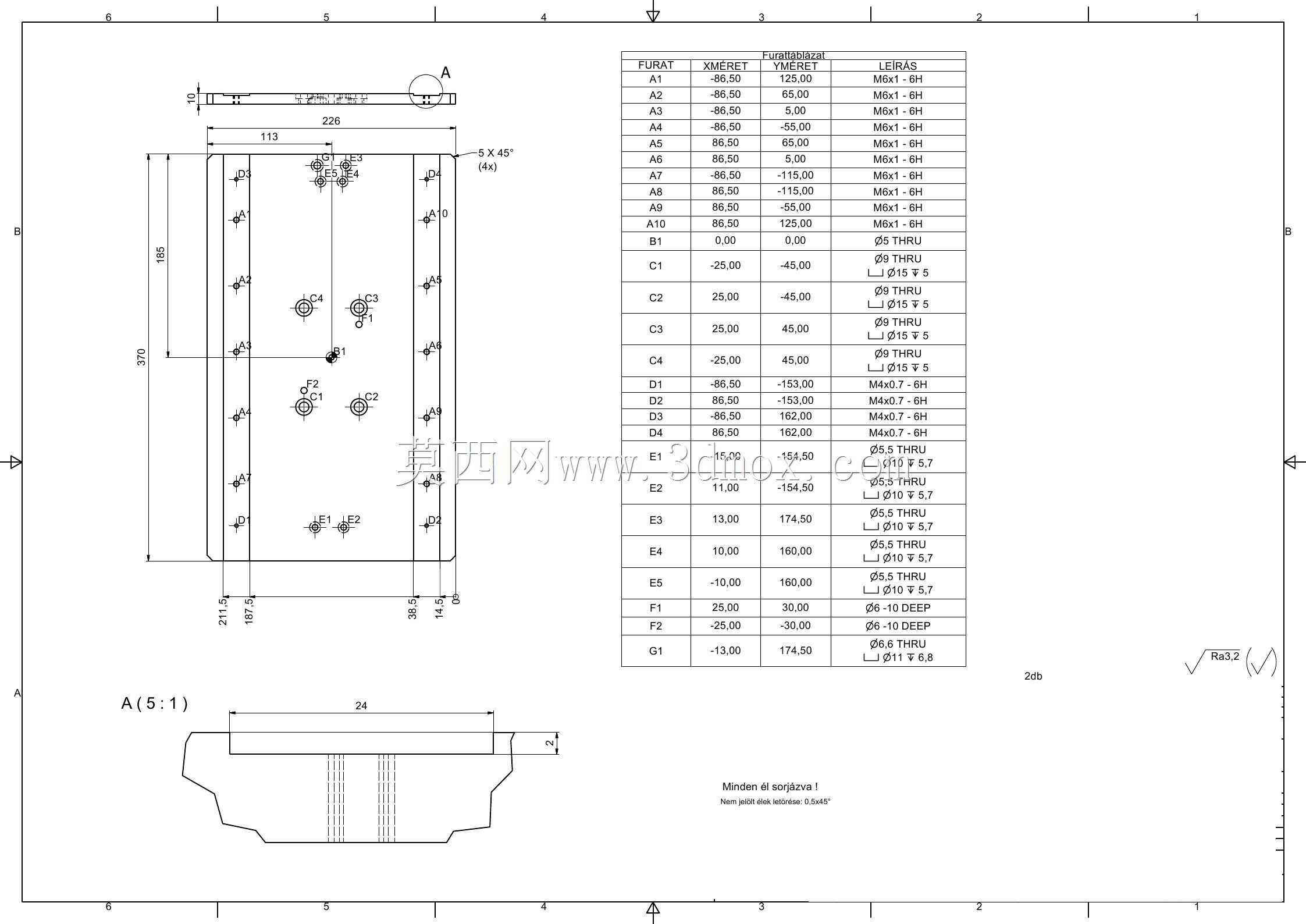

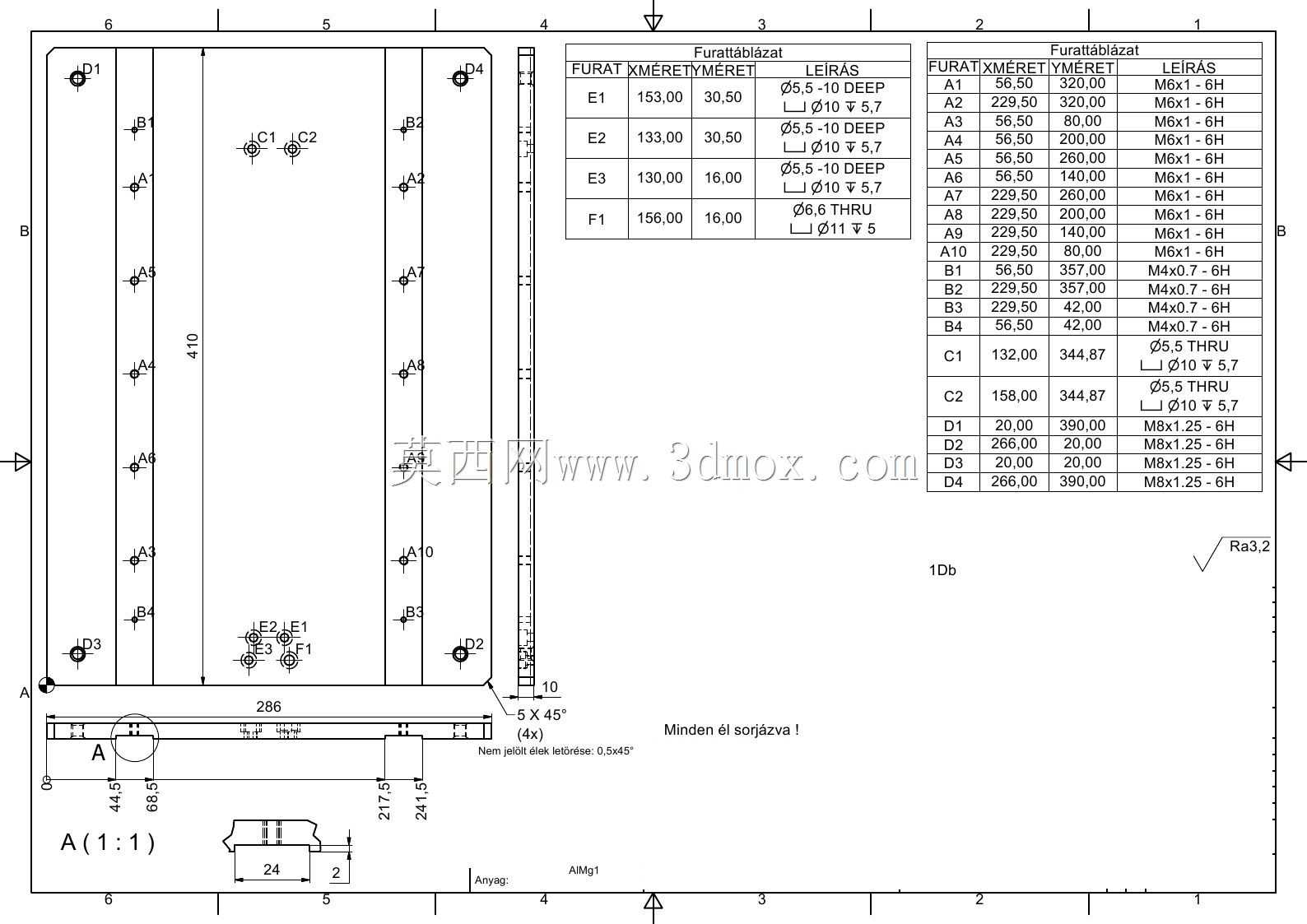

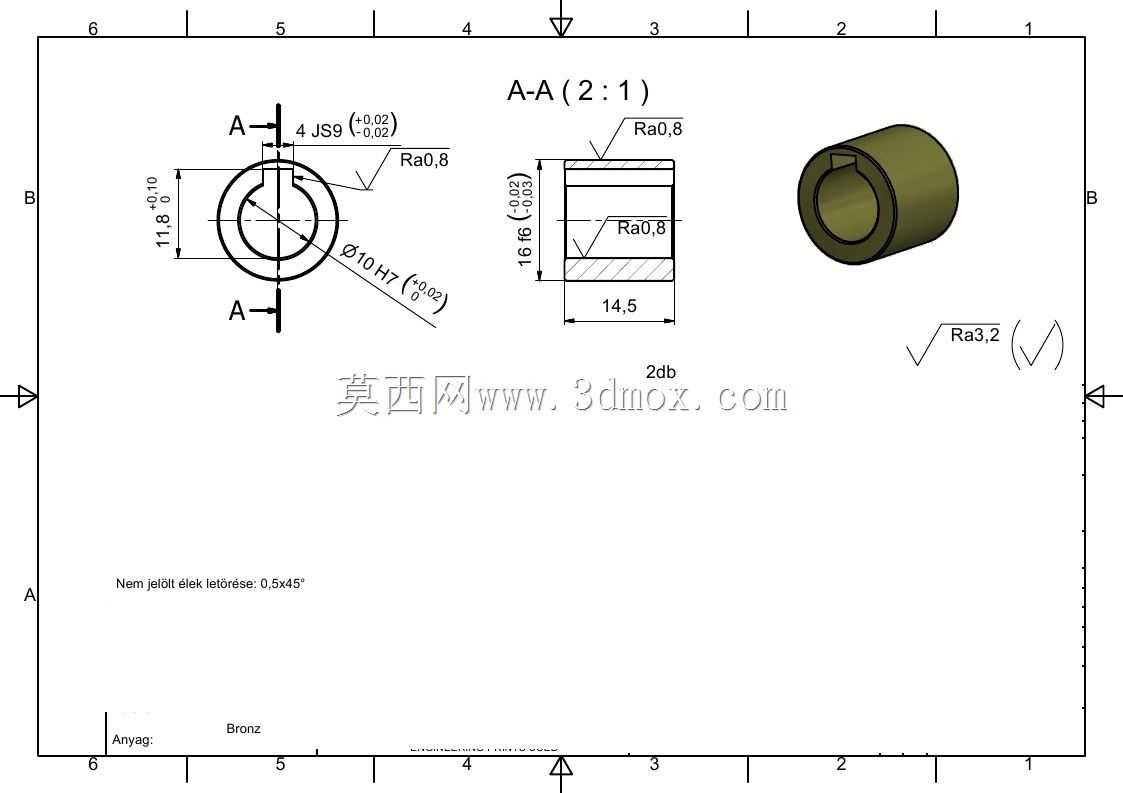

　　能够保证装夹负载的定位基准一致性。整机的支撑底座采用加厚铝板加工，底部配备四个可调式橡胶减震脚杯，既可以通过旋转脚杯调整整机的水平度，抵消安装台面的平面度误差，也能够吸收手动调节过程中产生的微小振动，避免整机出现位移。在设计细节上，每个轴向的行程两端都设置了硬限位挡块，挡块采用聚氨酯缓冲材质，当滑台移动到行程极限位置时，缓冲块会先接触滑台本体，吸收碰撞冲击力，避免硬碰撞导致丝杆弯曲或者导轨变形，同时手轮与丝杆的连接部位采用铜质联轴器过渡，能够补偿丝杆与手轮转轴的微小同轴度误差，降低转动过程中的阻尼感，手轮外圈滚花处理，手动旋转时摩擦力足够，不会出现打滑问题。从安装边界来看，整机的底板尺寸适配多数实验室光学平台的安装孔距，

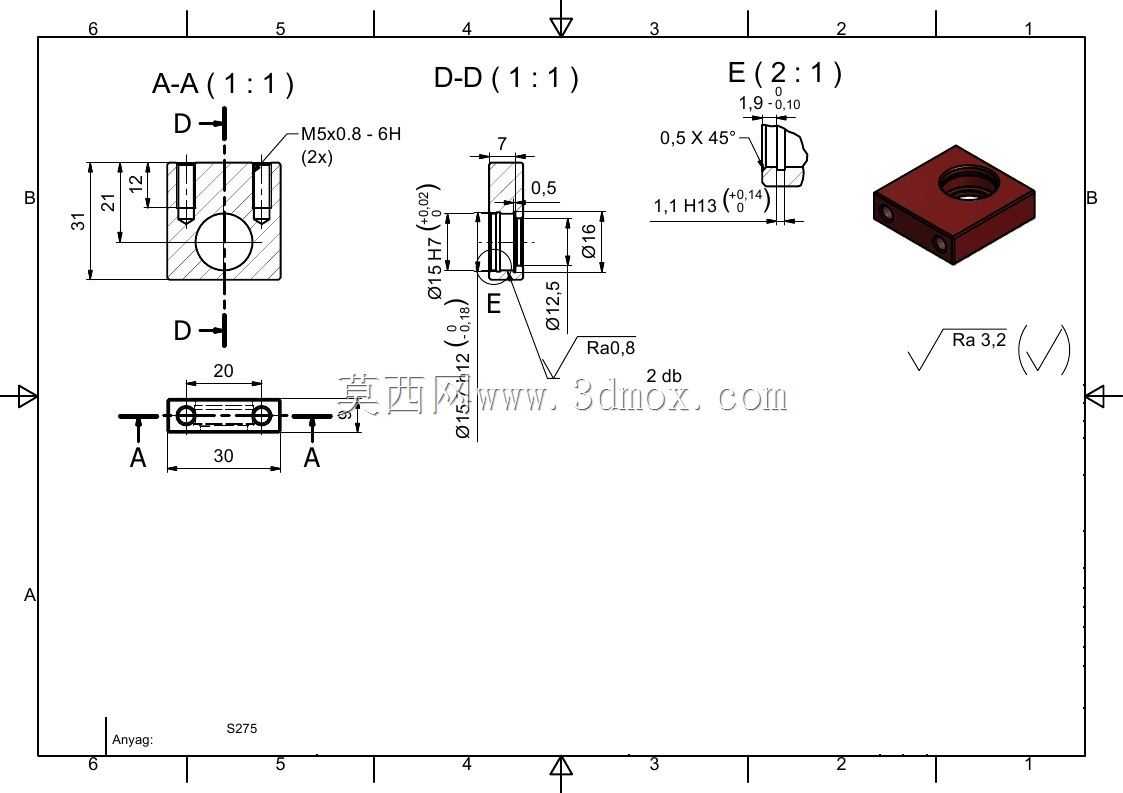

　　也可以直接通过压板固定在普通工作台面上，不需要定制专用安装基座，两个轴向的行程可以根据实际使用需求调整丝杆长度与光杆长度，不需要改动核心的支撑座、滑台、螺母座等通用零件，具备较好的改型适配性。这类手动双轴位移台相比电动位移台，结构更简单，维护成本极低，不存在电控故障、丢步等问题，非常适合小批量试制、教学实验、工装调试等不需要频繁快速位移的场景，在装配过程中，需要注意丝杆与光杆的平行度校准，丝杆螺母座与滑台的连接要预留微小的浮动间隙，避免过定位导致滑台移动阻尼过大，导轨光杆的表面需要涂抹低温润滑脂，降低长期使用的磨损量，延长整机的使用寿命。在负载适配方面，该结构在垂直负载5kg以内的工况下，定位精度可以稳定控制在0.1mm以内，能够满足绝大多数非超高精度定位场景的使用需求，如果需要更高的精度，可以将光杆导轨替换为线性滚珠导轨，同时将梯形丝杆更换为研磨级滚珠丝杆，配合微分头驱动即可实现微米级的调节精度，整体结构的拓展性较强。
