电机驱动V带传动装配结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:595059
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计
  • 电机驱动V带传动装配结构设计

  这套传动结构的核心应用场景覆盖轻工输送、小型机床辅机、农业加工设备等需要中小功率动力传递的场合,这类场景往往不需要极高的传动精度,但要求结构简单、维护便捷、过载时能通过带体打滑保护核心动力部件,避免电机堵转烧毁。从实际用途来看,这套结构承担着将电机输出的高转速低扭矩动力,通过带轮直径匹配调整到工作端需要的转速扭矩区间的作用,相比齿轮传动,它不需要严格的中心距加工精度,安装容错空间更大,日常维护只需要定期检查带体张紧度、更换磨损的V带即可,不需要复杂的润滑密封结构,运维成本远低于闭式齿轮传动结构。

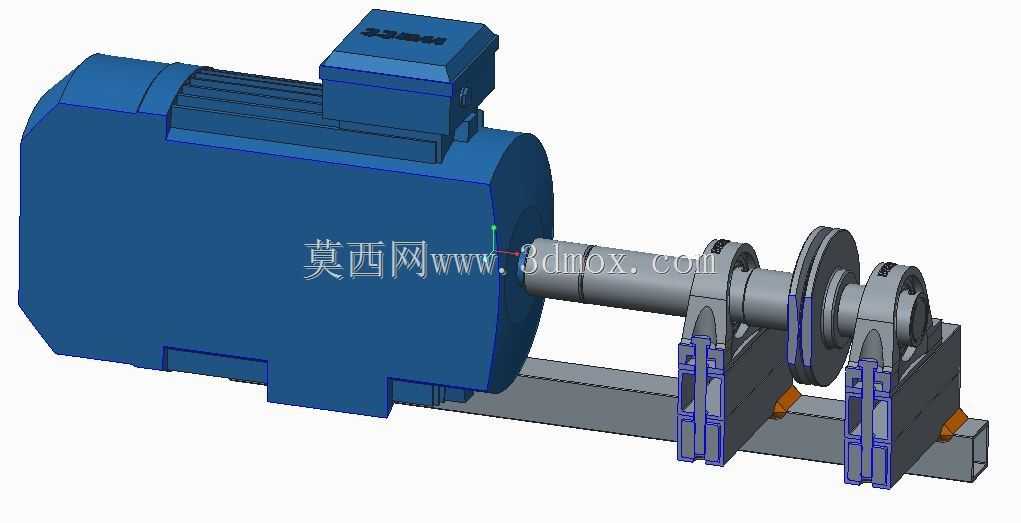

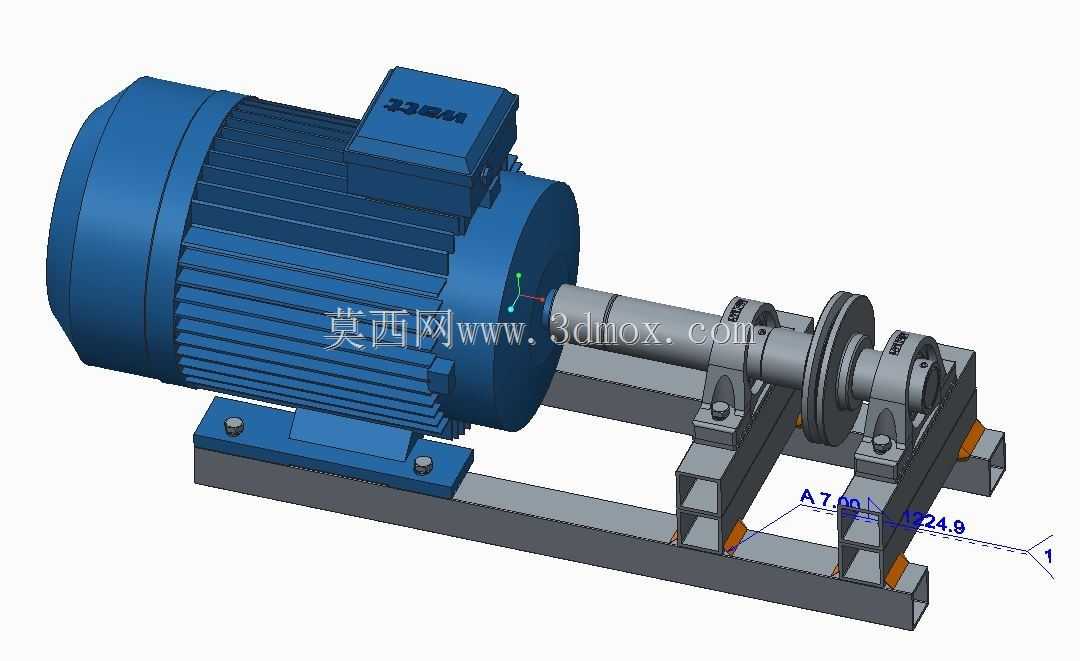

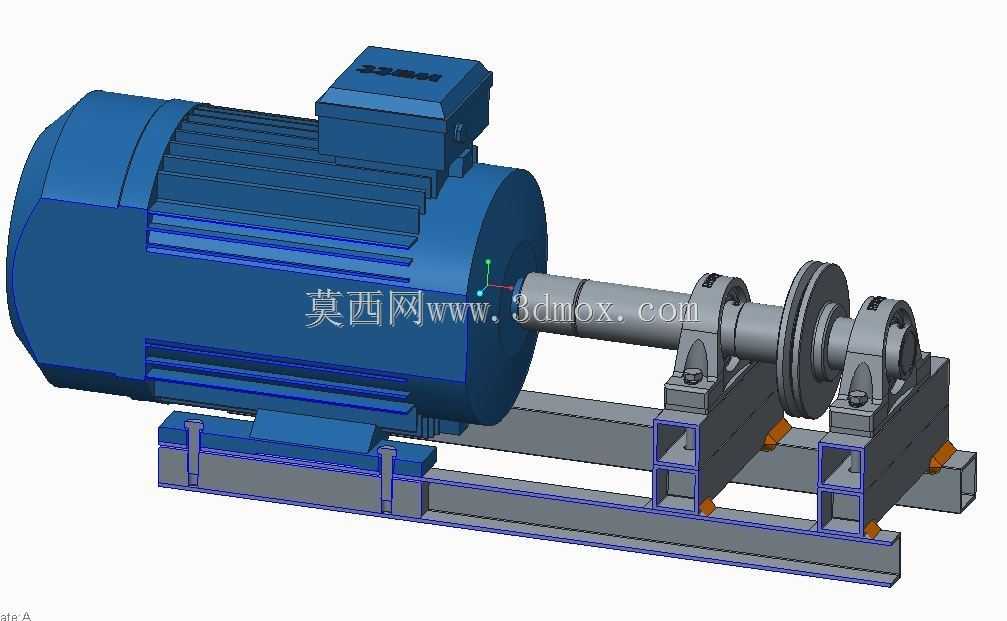

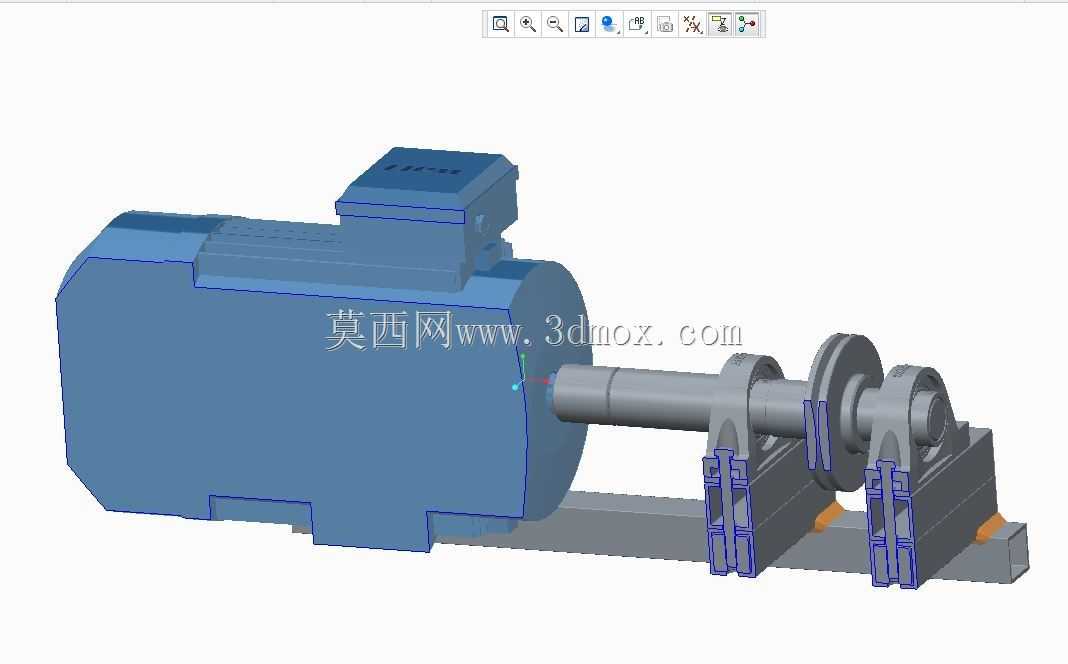

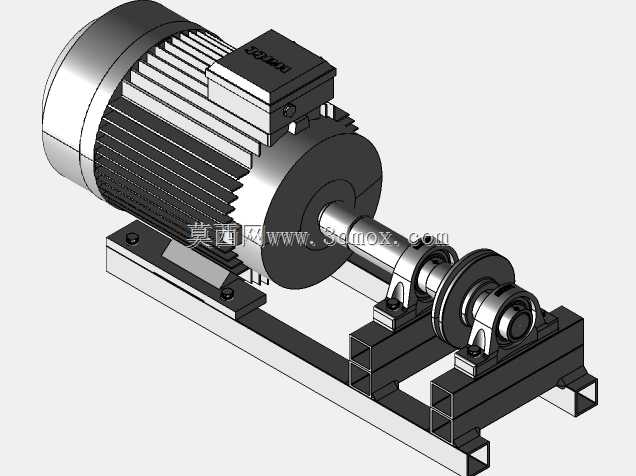

  从功能特性上看,这套结构的电机采用卧式底脚安装形式,输出轴通过联轴器与中间传动轴直连?不对,仔细看结构,电机轴端直接安装主动带轮?哦不对,图中电机输出端连接的是带轴承座支撑的传动轴,从动带轮安装在传动轴另一端,哦不对,不对,V带传动的两个带轮分别在电机轴和工作轴上?不,这套结构是把电机、传动轴支撑座、带轮组件都集成在同一个焊接式底座上,出厂前就可以完成同轴度、张紧度的预调整,用户现场只需要固定底座、连接工作端负载、接通电源就能投入使用,省去了现场分别安装电机、调整带轮平行度的繁琐工序。两个带轮的轮槽尺寸匹配标准V带规格,轮槽工作面做了粗糙度处理,避免带体工作时出现过度打滑,同时带轮边缘做了倒角处理,防止V带运转时被轮缘锐边割伤,延长带体使用寿命。

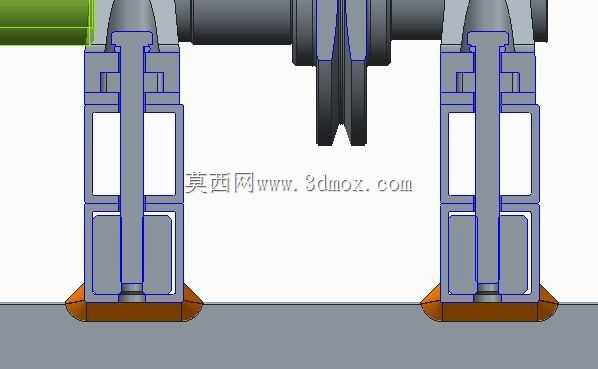

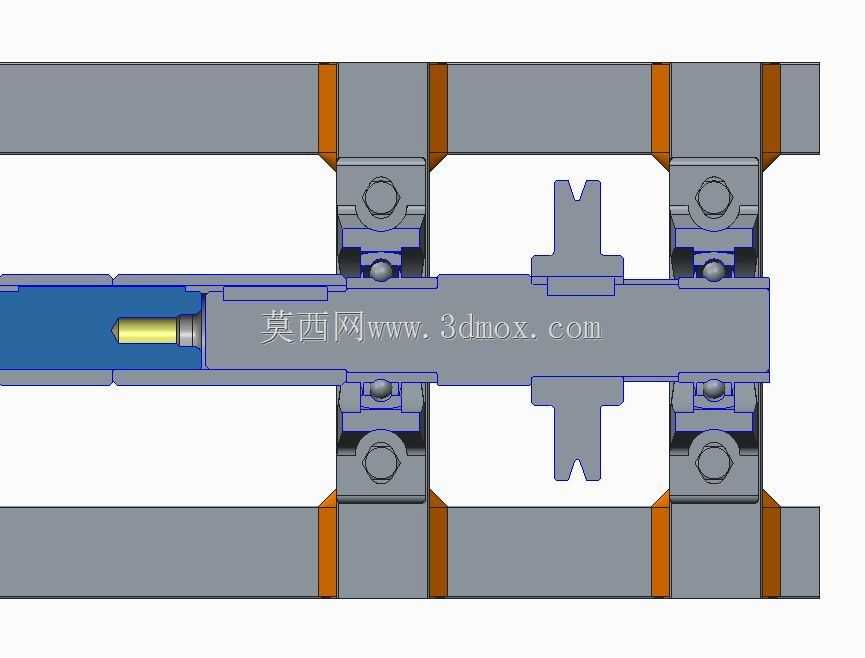

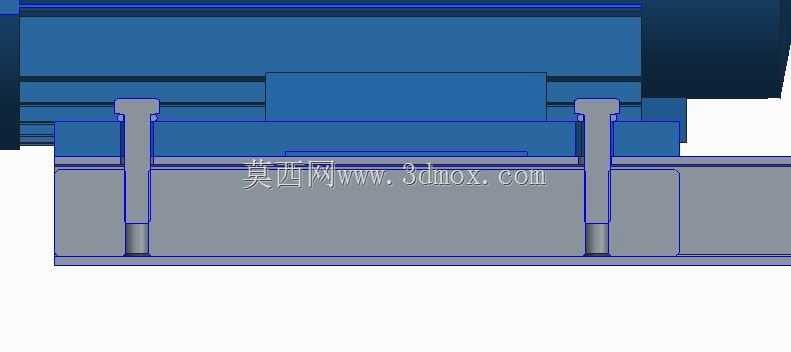

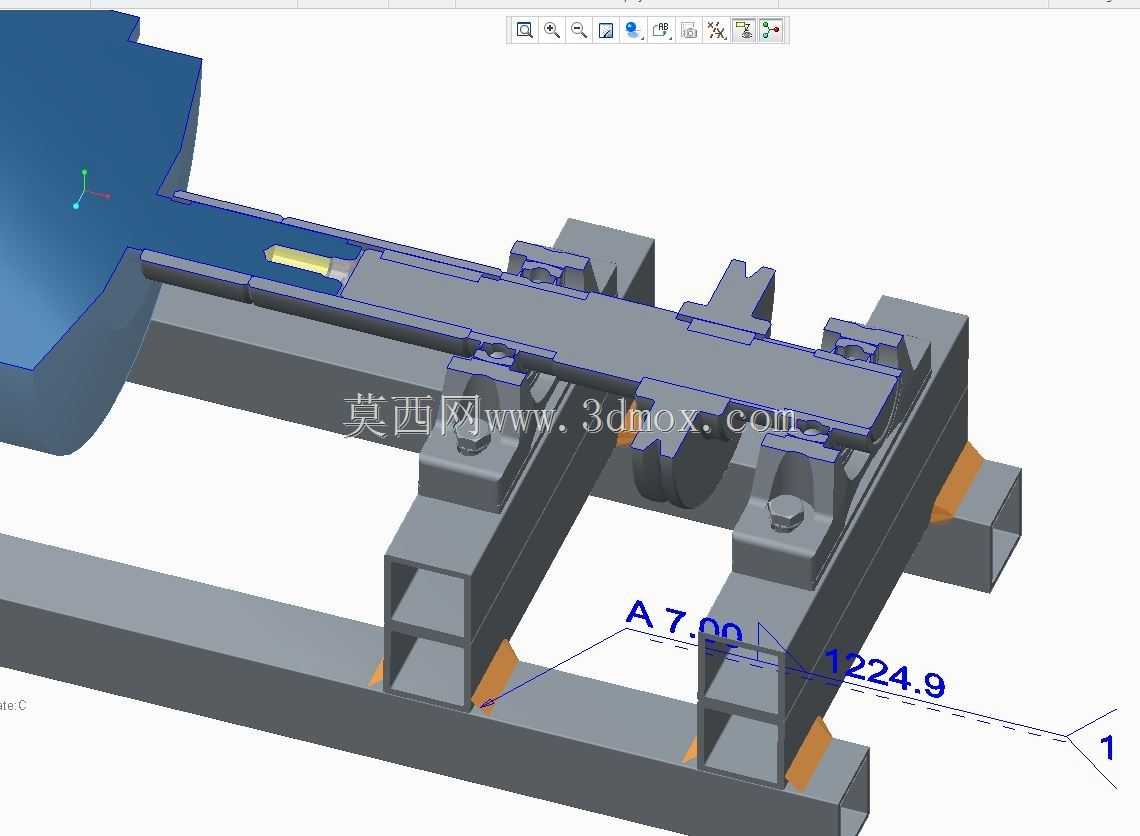

  设计思路上,首先考虑的是安装基准统一,整个传动单元的所有部件都以焊接底座的上平面为统一安装基准,底座采用型钢焊接框架结构,底部有横向的安装支脚,支脚上预留了长条形安装孔,方便现场安装时调整整个单元的固定位置,抵消基础施工的位置误差。轴承座采用剖分式立式轴承座,分别布置在靠近主动带轮和从动带轮的位置,给传动轴提供足够的支撑刚度,避免带体张紧力导致传动轴出现挠曲变形,保证带轮的端面跳动量控制在允许范围内,防止V带运转时出现脱带、偏磨的问题。电机的安装位置预留了调整滑轨?不对,图中电机的安装座和底座之间有调整垫片的安装空间,通过增减垫片厚度可以调整电机轴的中心高度,保证电机轴和传动轴的平行度,同时可以通过调整电机的轴向位置,调整两个带轮的中心距,实现V带张紧度的调节,不需要额外加装张紧轮,简化了整体结构。

  外形尺寸与安装边界方面,整个传动单元的长度方向从电机尾端到从动带轮外侧预留了足够的安全间隙,避免运转时带体脱出碰到周边设备,宽度方向以两个带轮的最大外圆尺寸为基准,两侧预留了不小于50mm的操作空间,方便后期更换V带时不需要拆卸周边其他部件。安装底座的支脚孔中心距按照常用中小功率传动单元的安装规范设计,适配多数常规设备的安装台面尺寸,传动轴的输出端采用标准轴径和键槽尺寸,可以直接匹配联轴器、链轮等不同的负载连接部件,不需要额外做轴头改造。轴承座的安装螺栓孔位置做了沉台处理,螺栓安装后不会突出底座上平面,避免和带体运转轨迹产生干涉。电机的接线盒位置布置在电机顶部,方便现场接线操作,同时避免接线部位被带体运转带起的灰尘、油污污染。整个结构的重心落在底座的中心区域,安装后不会出现偏载倾斜的问题,高速运转时的振动量控制在标准允许范围内,不需要额外做混凝土基础加固,直接安装在型钢支架或者设备台面上就能稳定运行。

  实际使用中,这套结构的带传动部分可以缓冲电机启动时的冲击载荷,启动瞬间V带的微量打滑可以降低电机的启动电流,减少对电网的冲击,同时当工作端出现突发过载时,V带会在带轮上打滑,切断动力传递,避免电机过载烧毁,也能保护工作端的零部件不会因为过载出现断裂损坏。日常巡检时只需要观察V带的下沉量,就能判断张紧度是否合适,当V带出现磨损、开裂时,只需要松开电机的固定螺栓,移动电机缩小中心距,就能快速更换V带,整个维护过程不需要拆卸轴承座或者带轮,大幅缩短停机维护时间。
