瓦伦西亚CG170古典吉他结构三维建模

　　作为从事机械结构建模十余年的工程师，刚接触这个古典吉他的建模需求时，第一反应是不能把它当成普通的工艺品摆件来做，所有结构都要贴合真实古典吉他的装配逻辑与声学设计逻辑。首先要明确这类尼龙弦古典吉他的实际应用场景，它既面向入门级乐器教学场景的教具开发，也可用于乐器生产环节的结构校验、文创周边的衍生设计，甚至是虚拟演奏场景的数字资产搭建，不同场景下对模型的结构精度要求各有侧重，但核心都要还原真实吉他的结构边界。

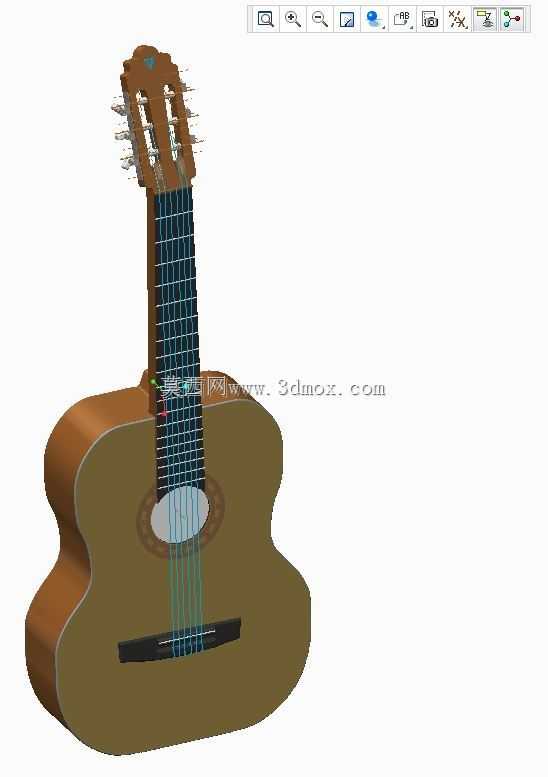

　　先从外形尺寸与安装边界说起，真实的瓦伦西亚CG170作为入门级古典吉他，整体有效弦长控制在650mm这个行业通用标准区间，琴身总长度约980mm，琴体最宽处处在下桶位置，约360mm，上桶宽度约280mm，琴腰位置收窄到240mm，这个轮廓不是随意画的曲线，是贴合人体坐姿抱持的弧度设计的，建模时要严格卡准这个轮廓的曲率变化，不然做出来的模型要么比例失调，要么不符合真实持握的人机逻辑。琴颈与琴身的接合位置在12品处，这是古典吉他区别于民谣吉他14品接合的核心特征，琴颈的厚度从琴头位置的22mm逐步过渡到琴踵位置的25mm，指板宽度在上枕处为52mm，12品位置宽度为62mm，这些尺寸边界直接决定了后续装配琴弦、品丝时的位置精度，不能有偏差。

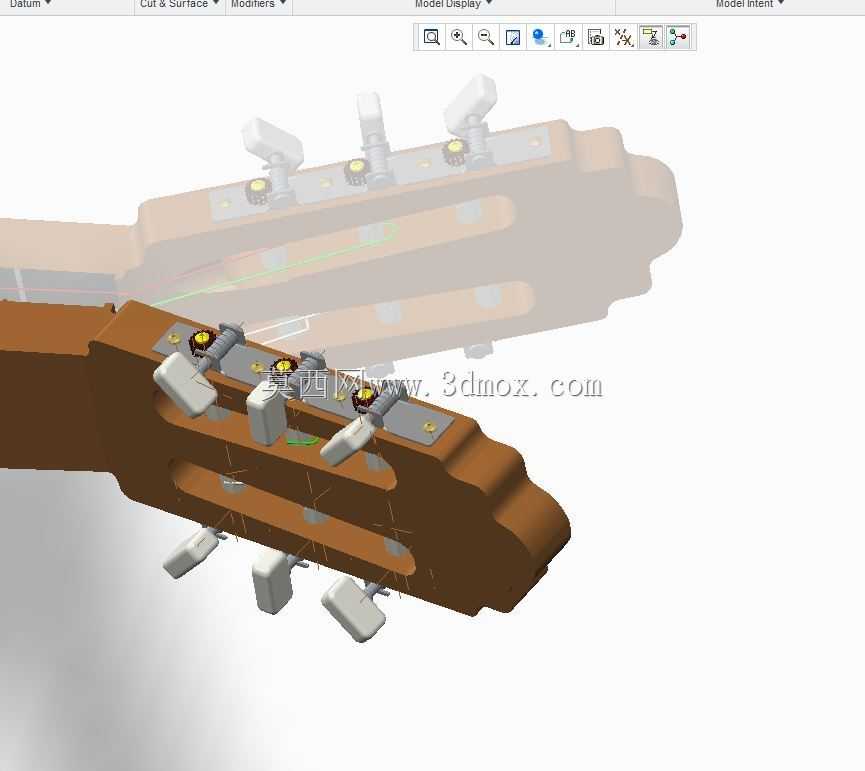

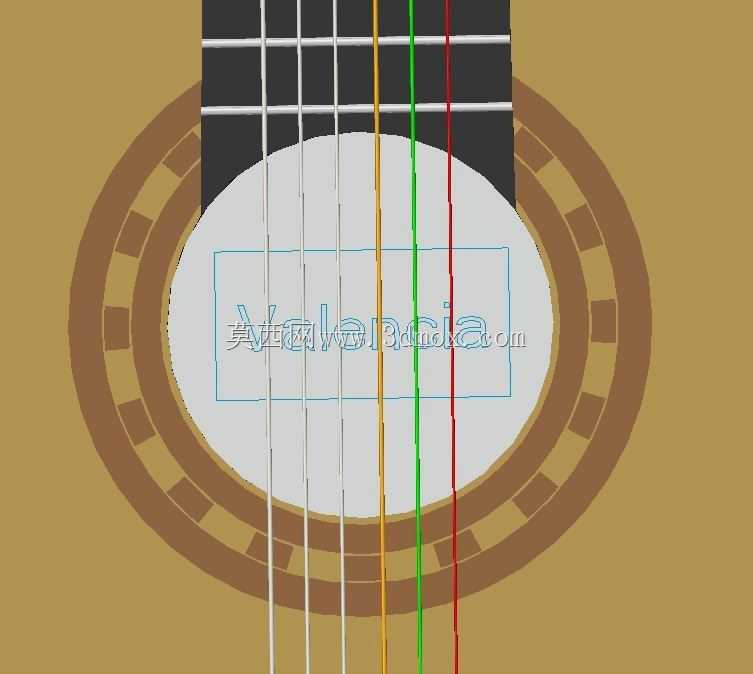

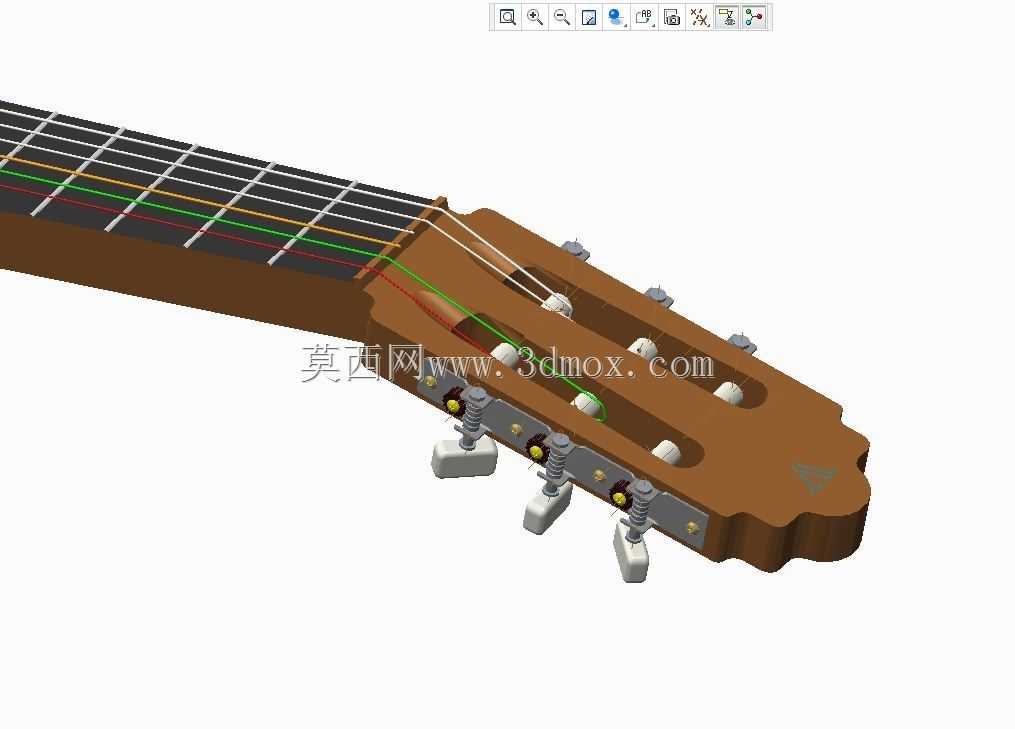

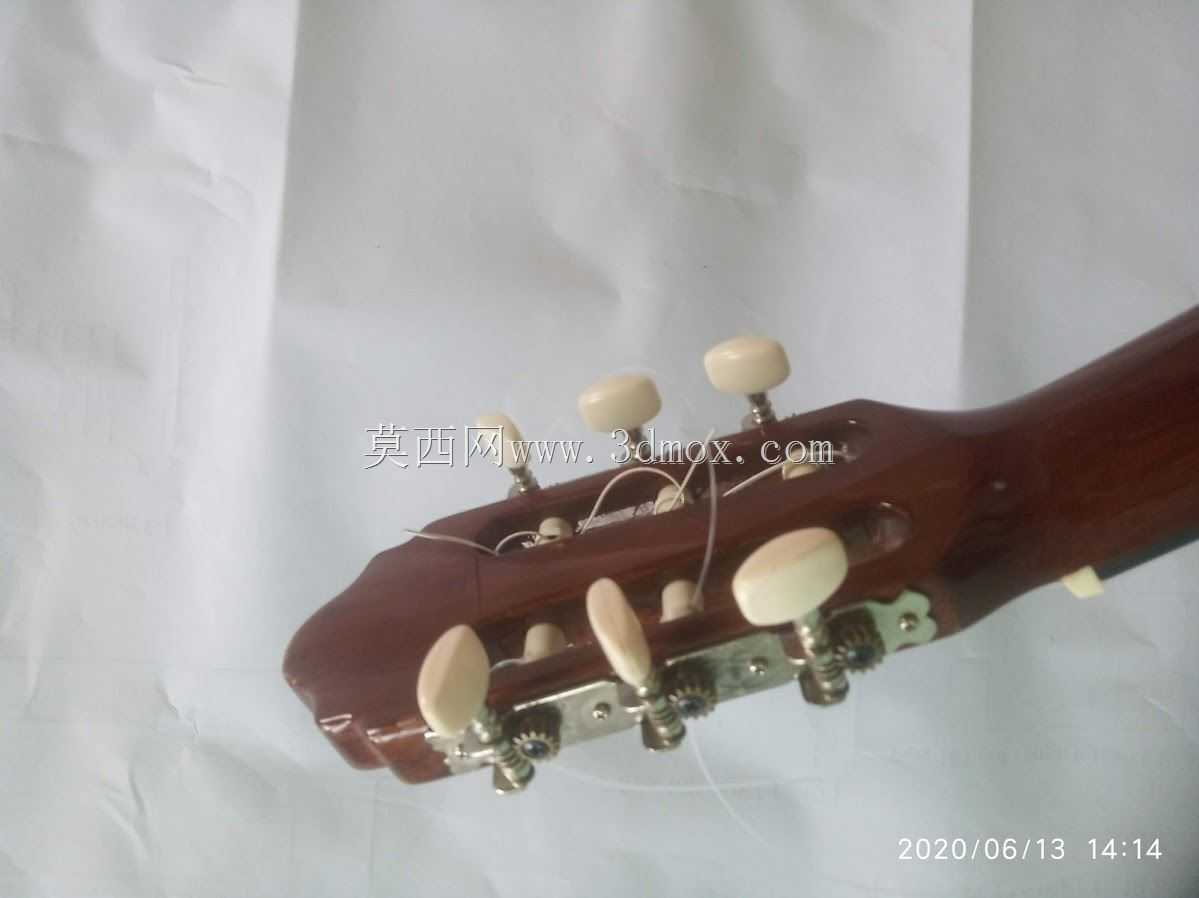

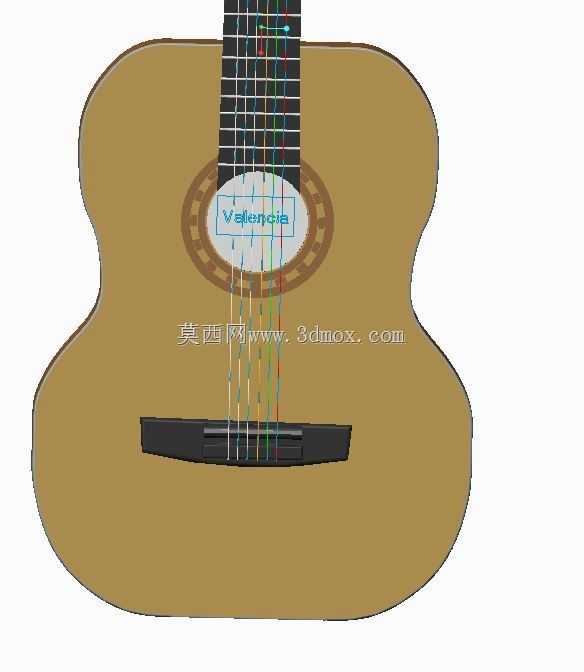

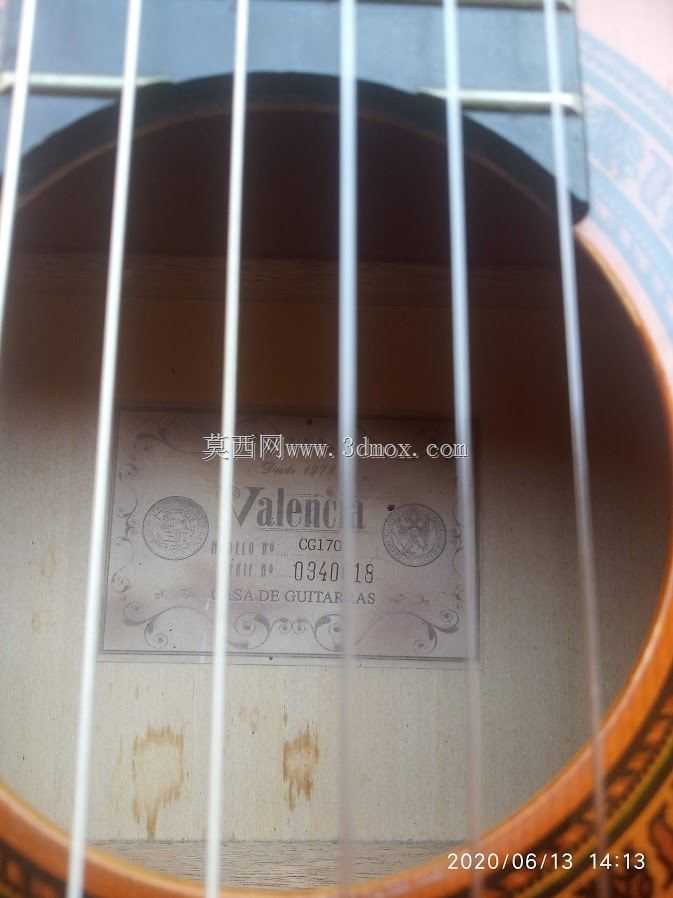

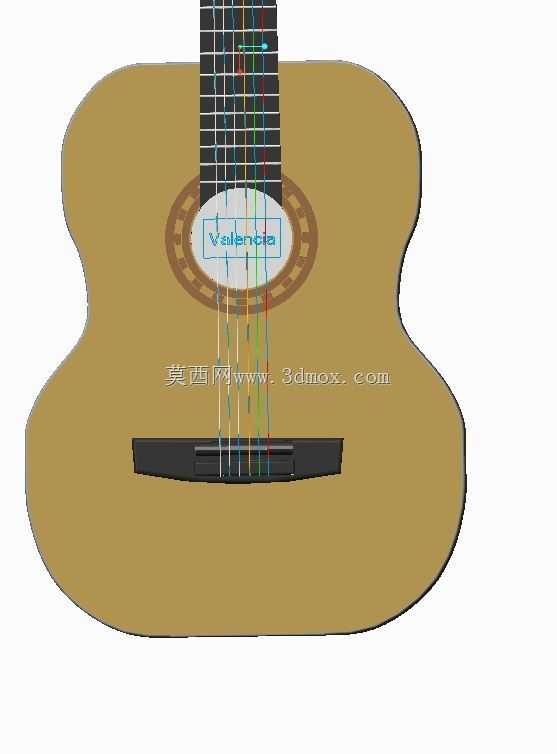

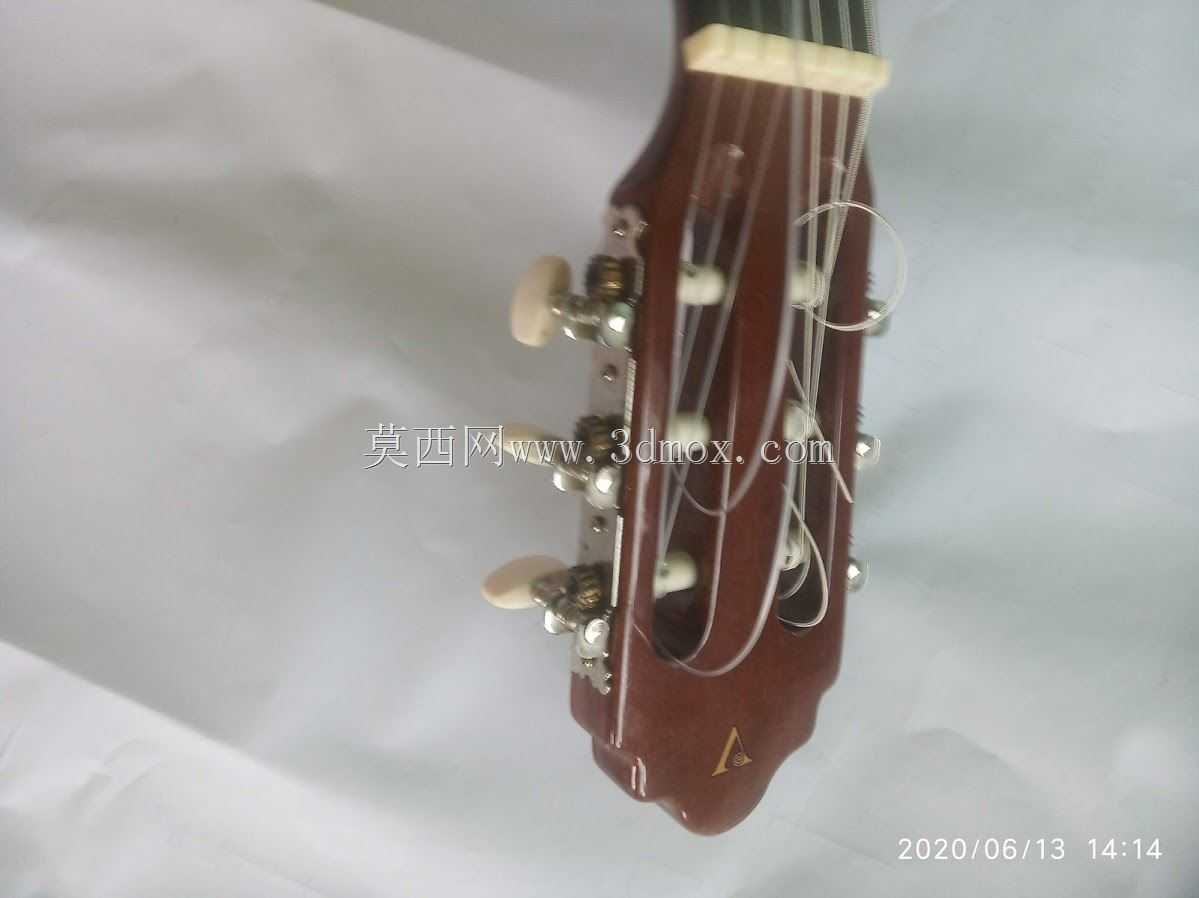

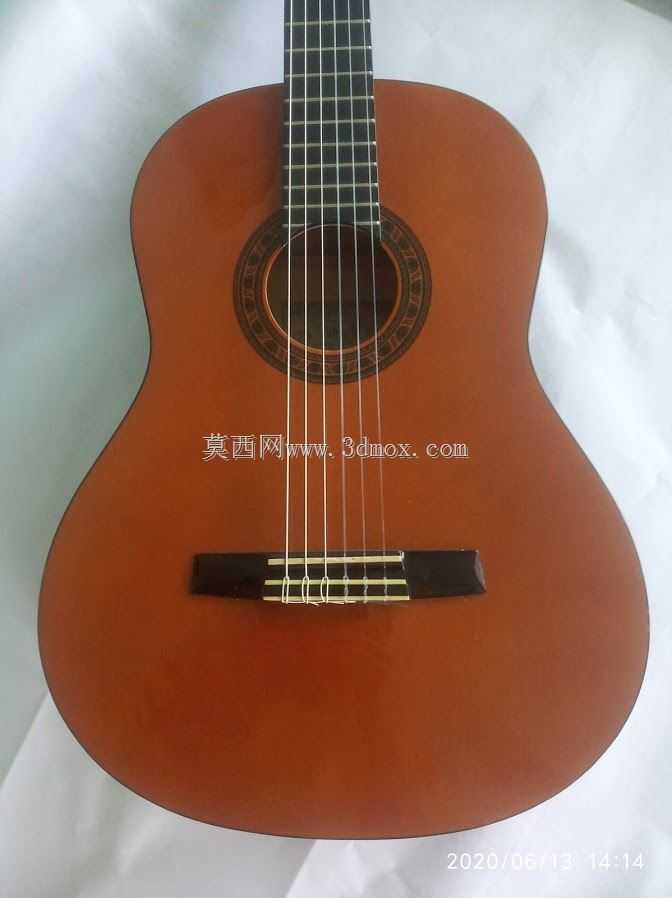

　　再说到产品的功能特性，这个模型还原了古典吉他的核心声学结构：首先是琴头部分的弦轴结构，古典吉他采用的是开放式尼龙弦轴，两个一组分列琴头两侧，弦轴的轴线与琴头平面呈15度夹角，这个角度是为了保证琴弦从弦轴引出后能顺畅对准上枕的弦槽，避免出现琴弦蹭到琴头边缘影响振动传导的问题。指板上的品丝按照十二平均律的位置排布，每一品的位置都经过弦长比例计算，品丝的凸起高度控制在1.2mm，既保证按弦时的手感，也不会因为过高导致琴弦离品距离过大增加按弦力度。琴身部分的音孔位置严格对准琴桥与指板末端的中间区域，音孔直径约85mm，音孔周围的装饰圈结构做了分层建模，还原真实吉他的镶边细节；琴桥采用古典吉他专用的绑弦式设计，区别于民谣吉他的固弦锥结构，琴弦需要穿过琴桥上的弦孔后绑在琴桥上，这个结构的建模要注意弦孔的位置与弦长的对应关系，保证每根琴弦的有效弦长误差控制在0.5mm以内，不然会影响音准的模拟效果。

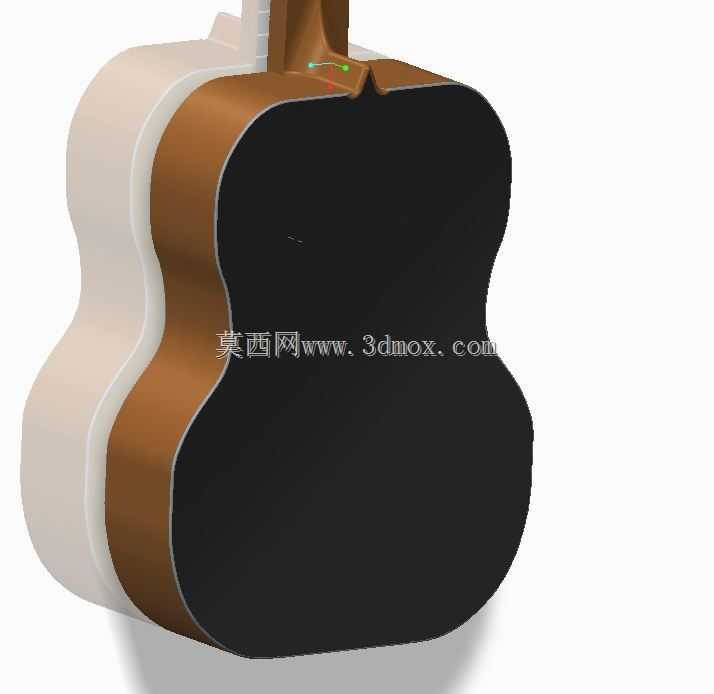

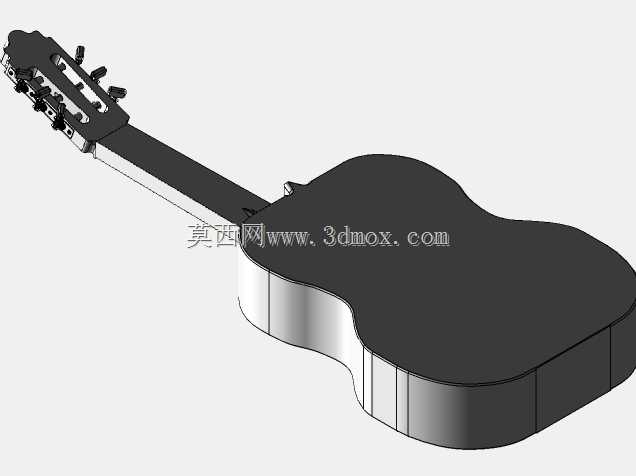

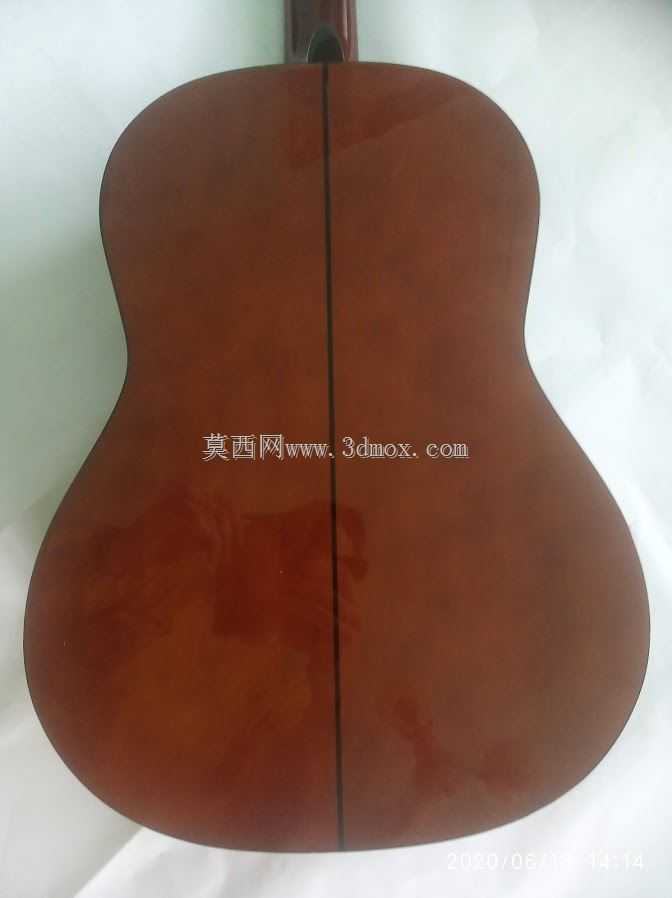

　　设计思路上，建模时采用了分部件装配的逻辑，而不是做成一个整体的实体，把琴头、琴颈、指板、琴身面板、背板、侧板、琴桥、弦轴、琴弦、品丝都拆分成独立的零件，每个零件之间的配合间隙都按照真实乐器的装配公差来设置，比如指板与琴颈的贴合面是完全重合的零间隙配合，琴颈与琴身的琴踵位置做了定位止口，模拟真实吉他组装时的定位结构，弦轴与琴头的轴孔之间保留0.1mm的转动间隙，还原弦轴可以转动调音的功能特性。面板采用的是2.5mm厚度的薄壳结构，背板与侧板厚度为2mm，内部的音梁结构虽然当前版本还未做完整还原，但已经预留了音梁的安装位置，后续如果需要做声学仿真，可以直接在面板内侧添加扇形音梁结构，不用重新调整琴体的外轮廓。

　　还要注意很多容易被忽略的细节，比如琴身的包边结构，沿着面板、背板与侧板的接合位置做了1.5mm宽的包边，这个结构在真实吉他上是用来掩盖板材接合的缝隙，同时起到防磕碰的作用，建模时不能省略；指板的弧度是完全平直的，这也是古典吉他区别于民谣吉他指板带弧度的特征，不能按照民谣吉他的参数来做；琴弦采用了六根不同直径的尼龙弦建模，从一弦到六弦直径从0.7mm逐步增加到1.2mm，每根琴弦的张力方向都沿着琴桥到上枕再到弦轴的路径，没有出现穿模或者位置偏移的问题。

　　当前版本的模型虽然标注了版本不完整，但核心的外轮廓与主要结构件都已经搭建完成，不管是用来做外观展示、结构教学，还是后续深化内部音梁结构、做装配仿真，都有很好的基础，所有的尺寸边界都符合真实产品的参数，不会出现比例失调的问题，对于乐器设计从业者、三维建模学习者来说，都能作为很好的参考素材，用来理解弦乐器的结构逻辑与建模思路。
