简约红色圆形壁挂式时钟结构设计

　　日常做结构设计时，这类壁挂计时装置的建模往往容易被忽略细节，实际落地时要考虑的边界条件不少。先从安装场景说起，这类挂钟常见于办公区公共墙面、家居客厅背景墙、商业门店前台侧墙，也有部分会用在学校教室、医院候诊区这类公共空间，不同场景对安装的承重要求、墙面适配性有区别，比如石膏板墙面安装需要搭配膨胀螺栓，实体砖墙可以直接用常规挂钉，建模时背部的挂扣结构要预留足够的安装间隙，不能让钟体贴墙过紧导致拆装电池时操作空间不足。

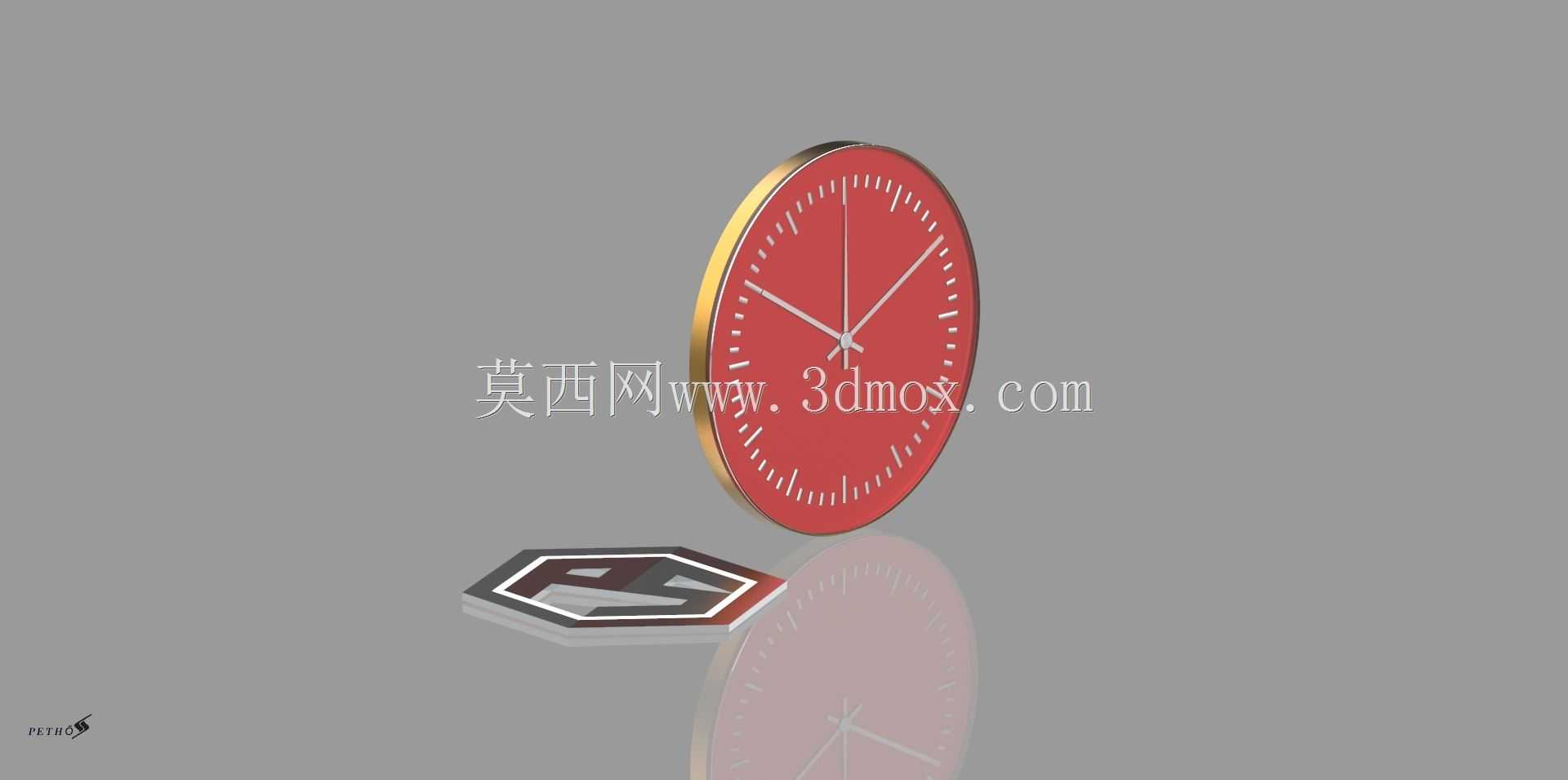

　　从功能特性来看，这款挂钟采用圆形表盘设计，红色盘面搭配白色刻度与指针，读时辨识度高，金属质感的窄边框既做结构支撑也兼顾装饰性，没有多余的冗余结构，整体厚度控制较薄，不会在墙面形成过于突兀的突出量。指针采用常规的时分秒三针结构，中心轴的配合间隙要控制合理，既不能过松导致指针走时晃动下垂，也不能过紧增加机芯负载，影响走时精度。表盘的刻度采用凸印或者丝印的工艺实现，建模时刻度的位置要严格按照圆周等分排布，12个整点刻度的长度、宽度要统一，分钟刻度的视觉权重低于整点刻度，避免读时混淆。

　　设计思路上，这款挂钟走极简实用路线，没有附加多余的温湿度显示、日历模块，核心聚焦计时功能的可靠性，结构拆分上分为前框、表盘、指针组件、机芯固定座、后盖、挂扣几个部分，各部件的配合采用卡扣加少量螺丝固定，减少装配工序，降低生产组装的成本。前框的边缘做了微小的圆角处理，避免安装或者清洁时划伤手部，边框的截面采用L型结构，刚好卡住表盘边缘，限制表盘的径向窜动，表盘背部贴有缓冲泡棉，既可以填充装配间隙，也能避免运输过程中表盘与前框碰撞产生异响。

　　外形尺寸方面，常规这类壁挂钟的直径在300mm左右，整体厚度控制在40mm以内，背部挂扣的位置设置在钟体重心的正上方，挂装后不会出现倾斜偏移，挂扣的槽位宽度适配市面上常规的水泥钉、无痕钉的钉帽尺寸，槽位深度要保证挂装后钉帽不会脱出，同时预留1-2mm的调节余量，方便安装时微调水平位置。机芯安装位的尺寸要适配通用的标准石英钟机芯，固定孔位按照通用机芯的安装孔距设计，不需要单独开模定制机芯，降低后期的配件采购成本。后盖预留电池仓开口，开口位置设置在背部下方，更换电池时不需要把整个挂钟从墙面取下，只需要掀开电池仓盖即可操作，电池仓的尺寸适配常规的5号或者7号电池，触点采用弹片结构，保证电池接触可靠，不会因为轻微震动出现断电停走的问题。

　　实际建模过程中，要注意表盘的反光特性，红色盘面做半哑光处理，避免强光下产生眩光影响读时，金属边框做细拉丝或者亮面处理，提升整体质感，指针的厚度控制在0.5-1mm，既保证指针的平直度不会长期使用后弯曲，也不会因为过厚遮挡刻度影响读时。另外要考虑钟体的整体重量，尽量采用轻质的ABS或者铝合金材质做边框，降低对墙面挂点的承重要求，哪怕是轻质的无痕钉也能稳定挂载，不会出现掉落的风险。玻璃或者透明面罩的安装要做密封处理，避免灰尘、水汽进入钟体内部，附着在表盘或者指针上影响外观和走时，面罩与前框的配合处设置一圈密封胶条，装配时压合到位，既能防尘也能减少走时的噪音外传。
