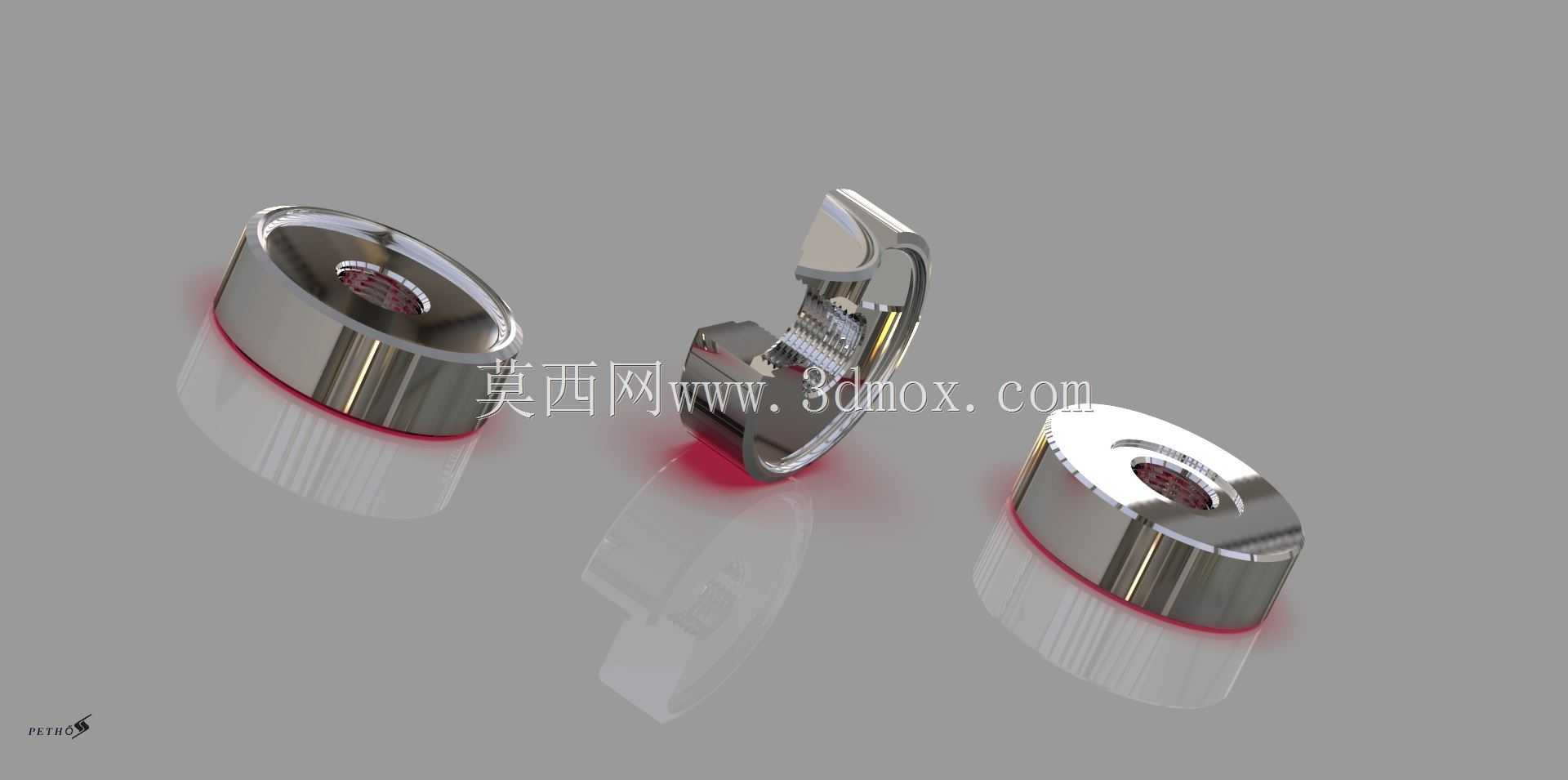

带内螺纹C型开口金属锁紧垫圈结构设计

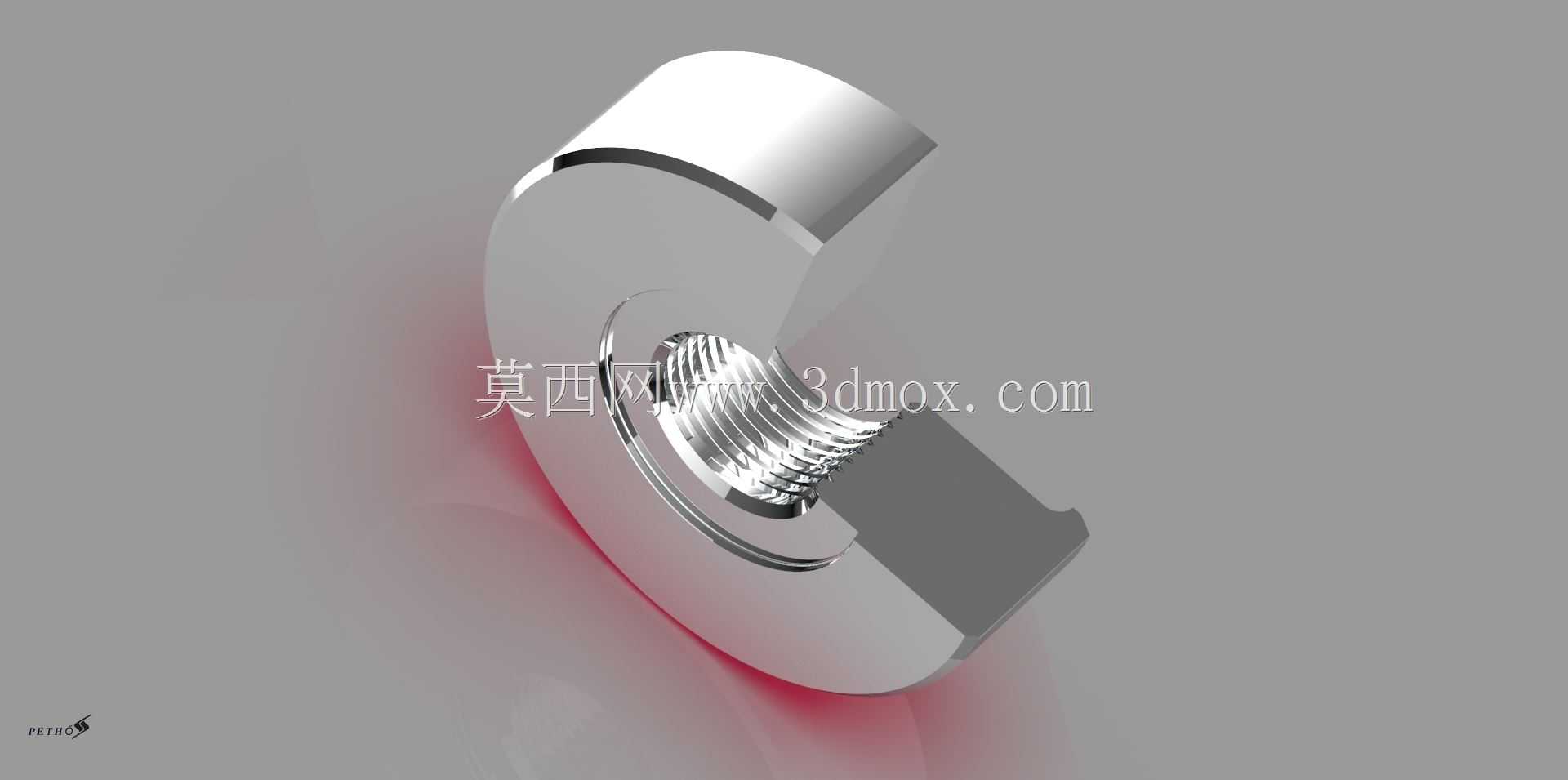

　　在工业装配场景中，螺纹连接的防松可靠性直接决定整套设备的运行稳定性，尤其是在存在持续振动、交变载荷的工况下，普通平垫圈配合螺纹副的连接方式很容易出现预紧力衰减、螺纹回转松脱的问题，这类带内螺纹的C型开口锁紧垫圈，就是针对这类痛点设计的专用连接件。从结构设计逻辑来看，这款零件没有采用传统闭口垫圈的整环结构，而是在环形基体上开出单侧缺口，同时在内圈加工出与配套螺栓完全适配的内螺纹，装配时不需要额外增加防松垫片、尼龙锁紧圈这类附属零件，直接将垫圈旋入螺栓螺杆的对应位置，待螺栓穿过被连接件完成预紧后，垫圈的开口侧会在轴向预紧力的作用下产生微量弹性形变，缺口两侧的端面会形成反向的咬合张力，既可以卡在螺栓螺纹的牙底位置阻止螺杆回转，

　　也能在被连接件和螺栓头之间形成持续的轴向张紧力，抵消振动带来的预紧力损失。从实际应用场景来看，这类零件常被用在中小型传感器的安装工位、仪器仪表的内部紧固件连接、小型自动化设备的模组固定位置，这类场景的共同特点是安装空间局促，无法放置双螺母、止动垫片这类体积较大的防松结构，同时对连接可靠性有较高要求，不允许运行过程中出现紧固件松脱导致的信号偏移、模组错位问题。在外形尺寸与安装边界的设计上，这款垫圈的外径控制在普通同规格平垫圈的尺寸范围内，不会额外增加螺栓安装孔的周边避让空间要求，厚度比同规格普通平垫圈增加约百分之三十，预留足够的弹性形变余量，开口的宽度经过反复校核，既保证形变过程中不会出现应力集中导致的零件断裂，

　　也能确保形变后开口不会卡入被连接件的安装孔内造成装配卡滞。内螺纹的加工精度采用中等公差等级，既可以和常用的公制粗牙螺栓顺畅旋合，也不会因为螺纹间隙过大导致防松效果打折扣，垫圈的两个端面都做了精密的平面度处理，装配后和螺栓头支承面、被连接件表面的贴合面积可以达到百分之九十以上，避免局部应力集中压伤较软的被连接件表面，比如铝合金传感器壳体、塑料仪表外壳这类低强度基材的安装面。设计过程中需要特别注意开口位置的圆角处理，所有锐边都做了倒钝处理，避免装配时划伤操作人员的手部，也防止锐边在长期受力过程中产生应力裂纹，零件的整体材质选用常见的中碳钢，表面做发黑防锈处理，可以适配大多数常规工业环境的使用要求，如果是在腐蚀环境下使用，

　　只需要更换不锈钢材质即可，整体结构不需要做任何调整。和传统的防松紧固件相比，这种结构的垫圈不需要对配套螺栓做任何特殊加工，也不需要在被连接件上加工额外的防松槽、定位孔，直接替换原有普通平垫圈就能实现可靠的防松效果，对于设备升级改造、现有结构的可靠性提升来说，改造成本极低，不需要调整原有安装位的尺寸设计。在装配过程中，只需要按照普通螺纹紧固件的预紧力矩要求操作即可，不需要额外的专用工具，开口的弹性形变范围可以覆盖常规螺栓预紧力的波动区间，即使多次拆装重复使用，防松性能也不会出现明显衰减，适合需要定期维护拆装的设备工位使用。
