法兰安装式压力检测传感组件结构

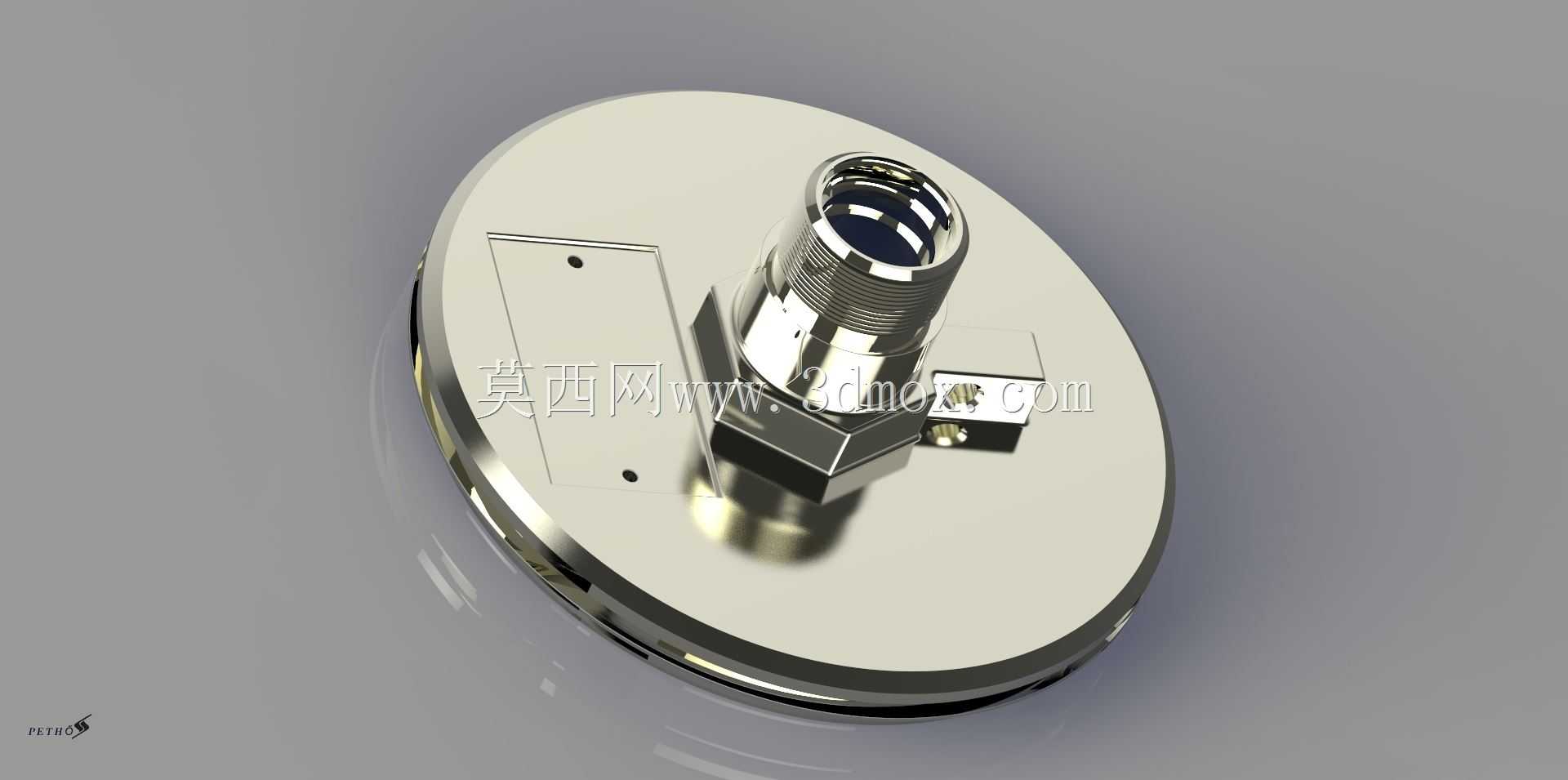

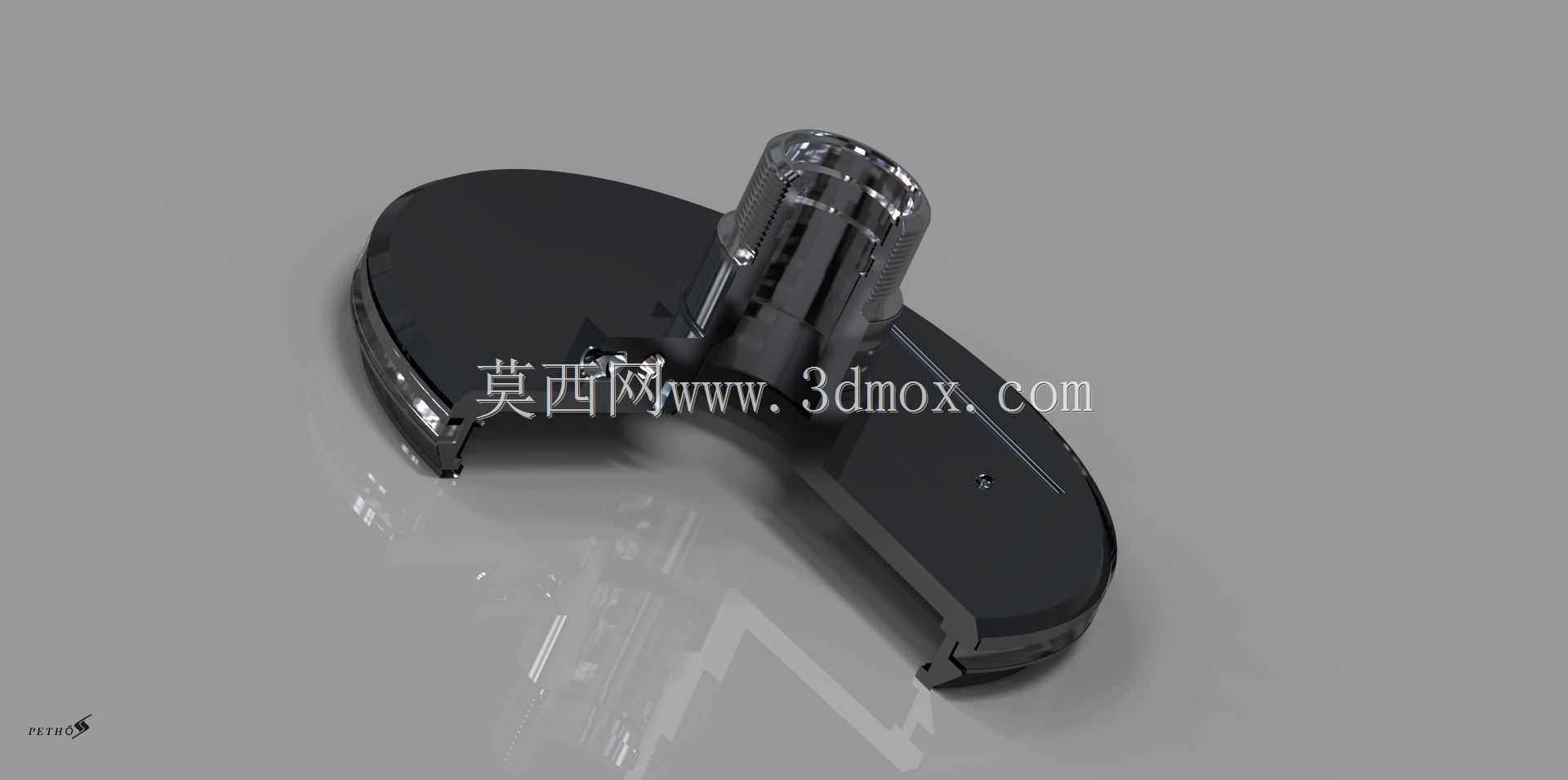

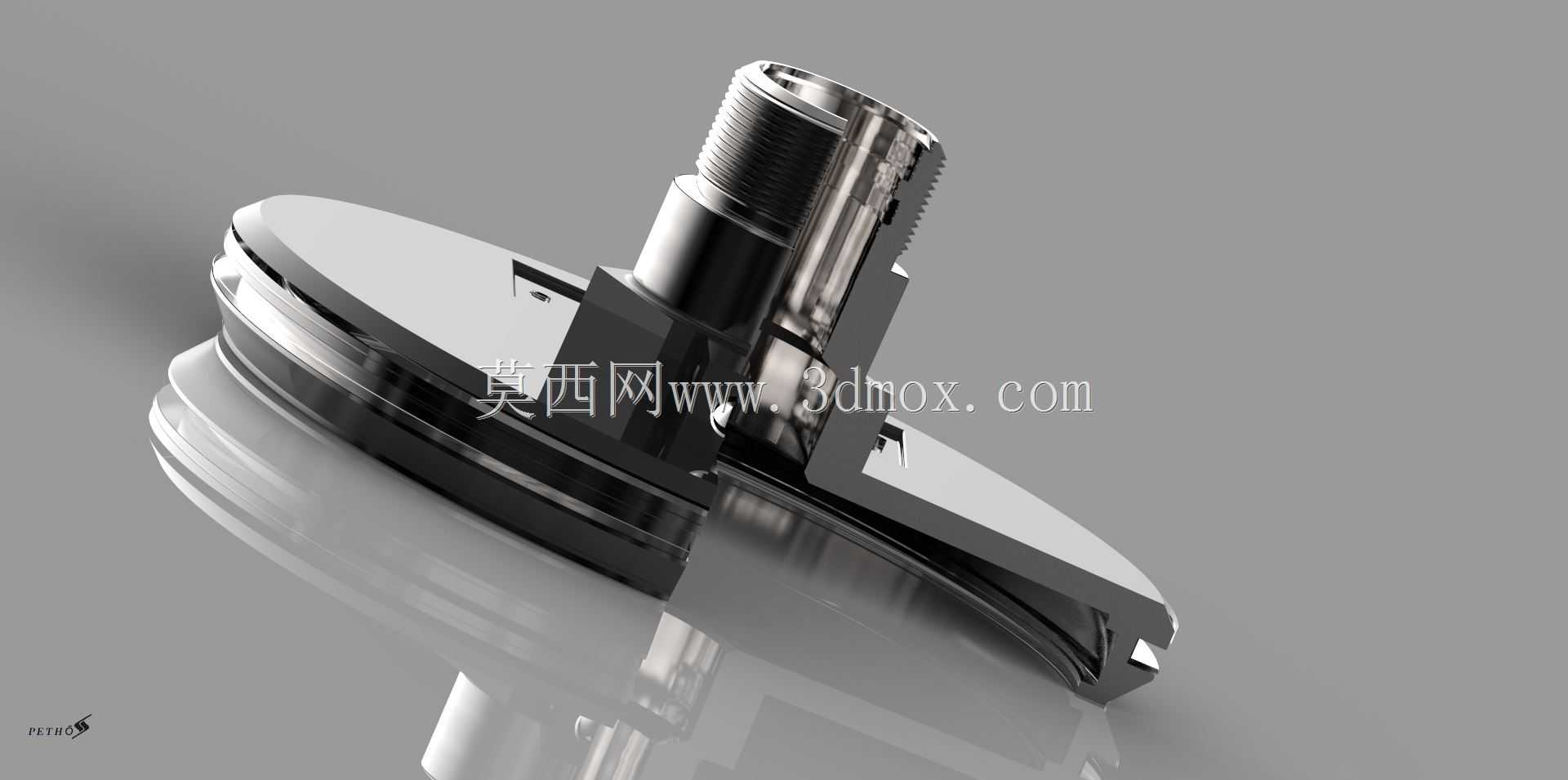

　　这款带圆形安装基座的传感组件，核心应用场景覆盖工业流体管路压力监测、液压系统工况反馈、气动回路压力采样等常规工业检测环节，在化工管路输送、机床液压站、自动化生产线气路控制单元中都能适配安装。组件采用圆形法兰盘作为主安装基体，盘面预留两个对称分布的沉头安装孔，可直接通过螺栓固定在设备预留的安装平面上，安装时需保证盘面与被测介质引出端的同轴度偏差不超过0.1mm，避免密封面受压不均导致的介质渗漏问题。基座上方集成的金属接头为标准外螺纹接口，可直接对接常规工业测压管路，接头内部预留密封件安装槽，适配丁腈橡胶或氟橡胶O型圈实现端面密封，额定工作压力下密封可靠性可满足工业现场长期运行要求。接头旁侧设置的小型方形接线基座，

　　用于集成信号调理电路的安装位，可将传感芯体输出的微弱毫伏信号转换为标准工业电信号，接线端预留的固定孔可用于线缆接头的锁紧固定，避免设备运行过程中振动导致的接线松脱。从设计逻辑上看，整个组件将传感芯体、安装基座、信号转接单元做了一体化集成，省去了现场安装时的多部件拼接工序，安装时仅需完成法兰面固定、管路对接、线缆接线三个步骤即可完成部署，相比分体式传感组件可减少60%以上的现场安装工时。安装边界方面，圆形法兰盘的外径尺寸适配常规DN25规格的安装座，整体安装高度从法兰底面到接头顶端的尺寸控制在紧凑范围内，可适配安装空间局促的设备内部点位，不会与周边管路、结构件产生干涉。基座边缘做了小尺寸倒角处理，

　　既可以去除加工毛刺避免安装时划伤操作人员，也能在安装时起到导向作用，方便快速对准安装孔位。接头部分采用六角结构设计，方便使用常规开口扳手进行拧紧操作，拧紧力矩控制在合理区间即可，既保证密封性能也不会因力矩过大导致螺纹滑牙或基座变形。在实际使用中，这类传感组件可实时反馈被测介质的压力参数，将物理量转换为控制系统可识别的电信号，为设备的闭环控制、过载保护、工况监测提供核心数据支撑，相比传统的分体式测压结构，一体化的设计也减少了外部泄漏点，提升了整个检测回路的可靠性。组件的金属部件全部采用不锈钢材质加工，可适配常规工业环境下的防腐蚀要求，在轻度腐蚀性介质、潮湿工况下也能长期稳定工作，表面做了抛光处理，不易积留油污、灰尘，日常维护时仅需擦拭表面即可完成清洁。
