高精度法兰式传感安装连接组件结构

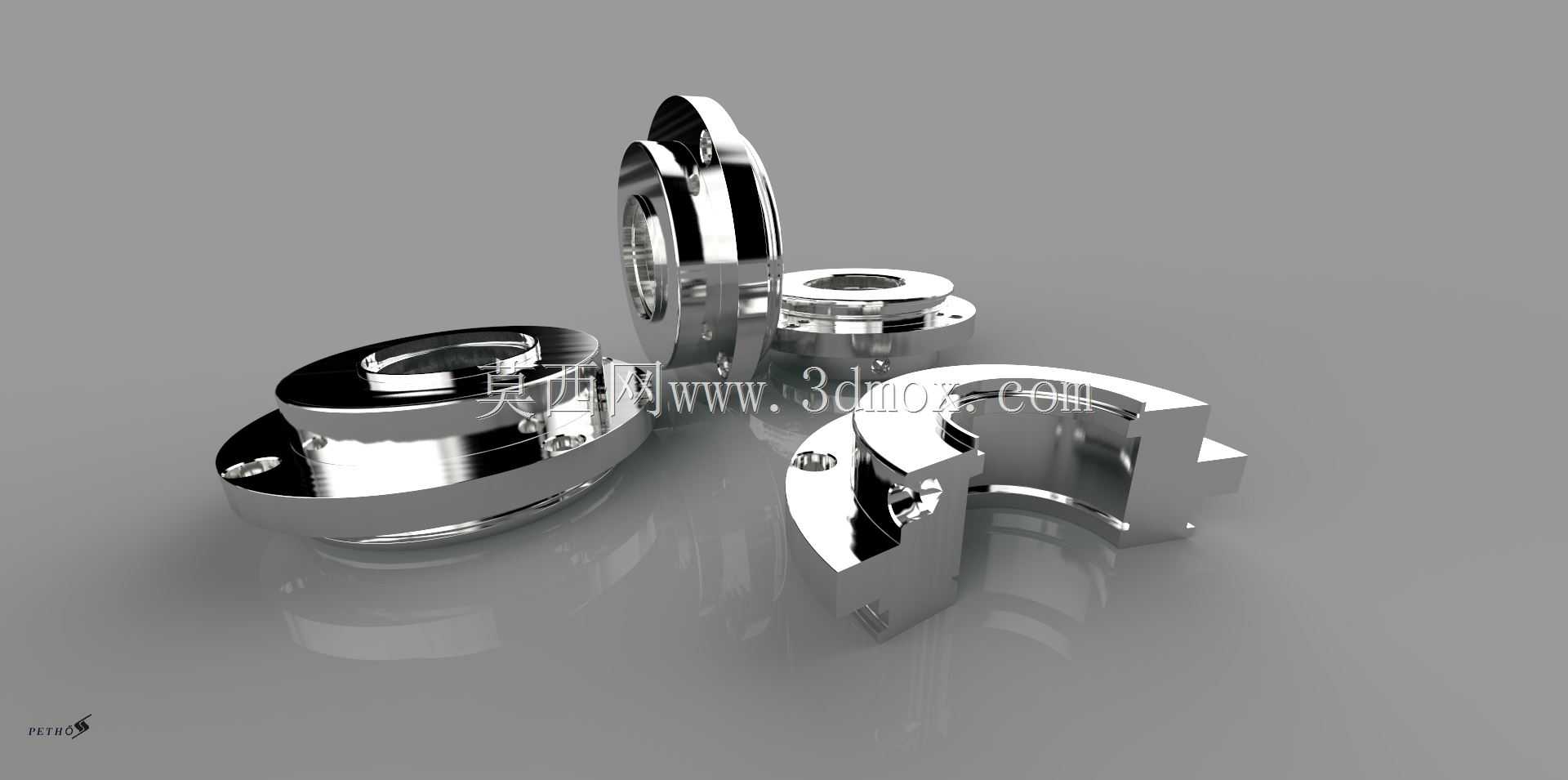

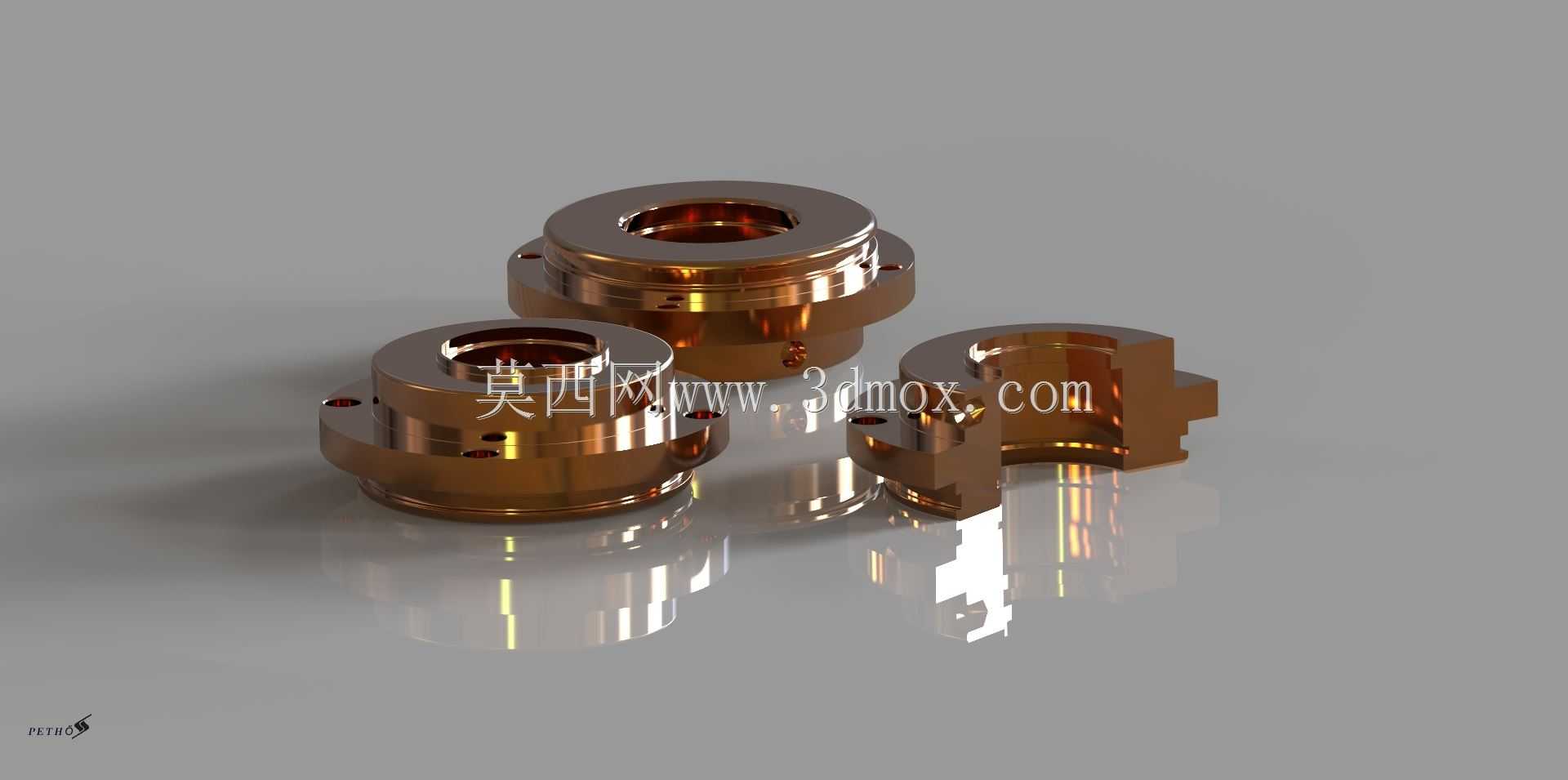

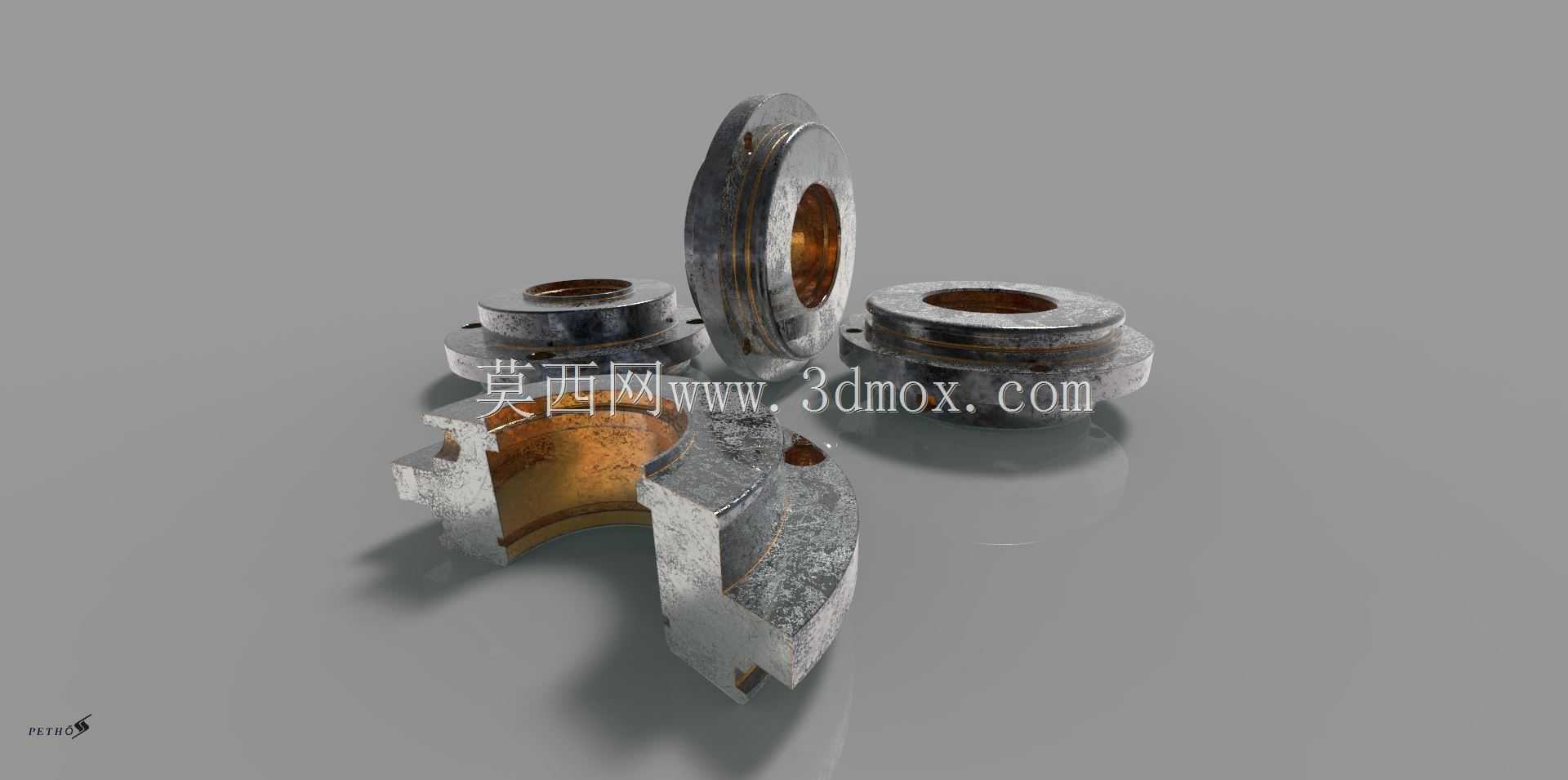

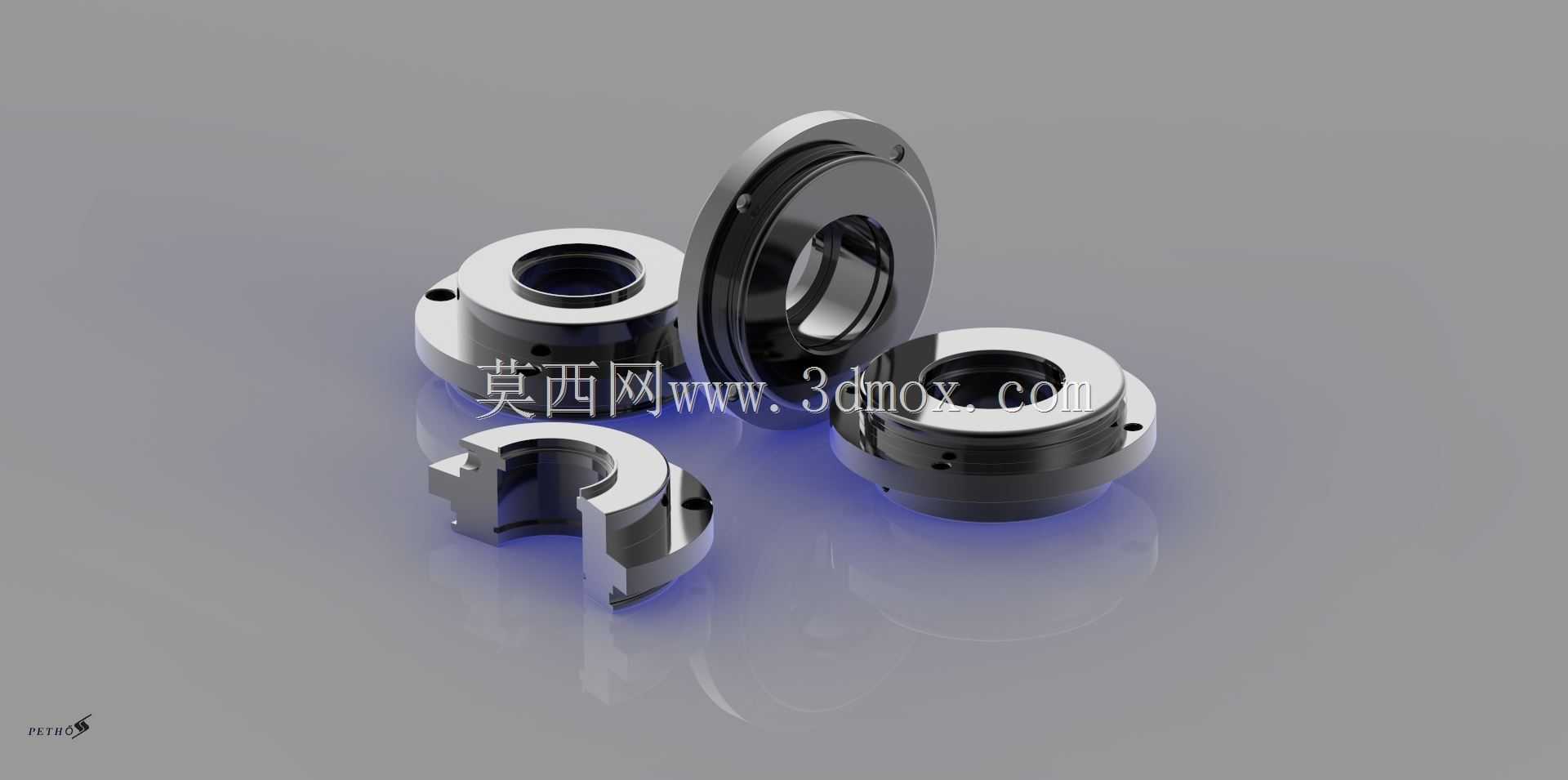

　　这套传感配套连接组件，主要面向工业检测场景下的传感单元安装适配需求，常见于流体管路压力监测、旋转设备转速采集、工位位置反馈等工况，作为传感元件与被测设备之间的衔接载体，既要保证传感单元的定位精度，也要兼顾密封、抗振以及拆装维护的便利性。从结构设计来看，组件采用分体式组合构型，包含带安装孔的法兰基座、对开式锁紧卡环、内嵌式密封衬套三个核心部分，法兰基座的外圈均匀分布沉头安装孔，可直接通过螺栓固定在设备外壁的预设安装面上，孔位公差按照IT7级精度控制，能保证安装后传感单元的检测端面与被测面的平行度误差控制在0.05mm以内，避免检测偏差。对开式卡环的设计是这套结构的核心亮点，区别于传统整体式锁紧套，

　　两半式结构不需要传感单元做轴向长距离穿装，在后期维护更换传感元件时，不需要拆解周边管路或相邻部件，只需要松开卡环的紧固螺钉，即可直接侧向取出传感单元，大幅缩减产线停机维护的时间，卡环内壁设计有环形定位凸台，与传感单元外壳的定位槽配合，能承受最高10g的振动加速度不发生松脱，适配冲压、锻造等强振动生产场景的使用需求。内嵌的密封衬套采用阶梯式截面设计，分别贴合法兰基座内孔壁与传感单元外壁，在法兰基座与设备安装面之间还预留了O型圈安装槽，可根据被测介质的特性选配丁腈橡胶、氟橡胶等不同材质的密封件，满足-40℃到120℃的工作温度区间，最高可承受1.6MPa的介质压力不发生泄漏，适用于液压管路、气压回路、液体输送管线等带压工况下的传感安装。

　　从安装边界来看，法兰基座的最大外径为72mm，整体轴向安装高度为28mm，安装孔中心圆直径为58mm，适配M6的安装螺栓，对开卡环锁紧后，整体径向最大尺寸不超过法兰外径，不会额外占用周边安装空间，在密集排布的管路群中也能顺利安装。设计过程中充分考虑了不同规格传感单元的适配性，法兰内孔直径可根据常用的M18、M20、G1/2等标准传感接口做适配调整，卡环的定位凸台尺寸也可对应调整，不需要改动法兰的外部安装尺寸，就能实现不同检测量程、不同输出类型传感单元的通用安装，减少设备备件的种类储备。在材质选择上，法兰基座与卡环默认采用6061铝合金经硬质阳极氧化处理，重量仅为同尺寸不锈钢结构的三分之一，同时表面硬度可达HV400以上，

　　具备良好的耐磨与抗腐蚀性能，在普通工业环境下不需要额外做表面防护即可长期使用，若应用于强腐蚀工况，也可更换为304或316不锈钢材质，密封衬套与O型圈则根据介质特性灵活选配。结构的受力路径经过反复优化，设备运行产生的振动与冲击会先通过法兰基座传递到安装面，卡环仅承担传感单元的锁紧定位力，不会直接承受外部冲击载荷，能有效避免传感单元因受力不均出现的检测精度漂移问题，同时法兰与传感单元接触的端面设计有0.2mm的卸荷槽，避免安装时螺栓锁紧力直接传递到传感单元外壳，挤压内部敏感元件造成损坏。实际应用中，这套组件可直接替换传统的螺纹直装式传感接头，解决传统安装方式下拆装困难、密封易失效、抗振性差的痛点，尤其适合在自动化产线、液压站、流体输送设备、旋转机械监测等场景下推广使用，建模过程中所有配合面均按照实际装配公差做了间隙预留，可直接用于工程出图或3D打印样件验证，不需要额外做尺寸修正。
