工业级金属圆柱连接传感组件结构设计

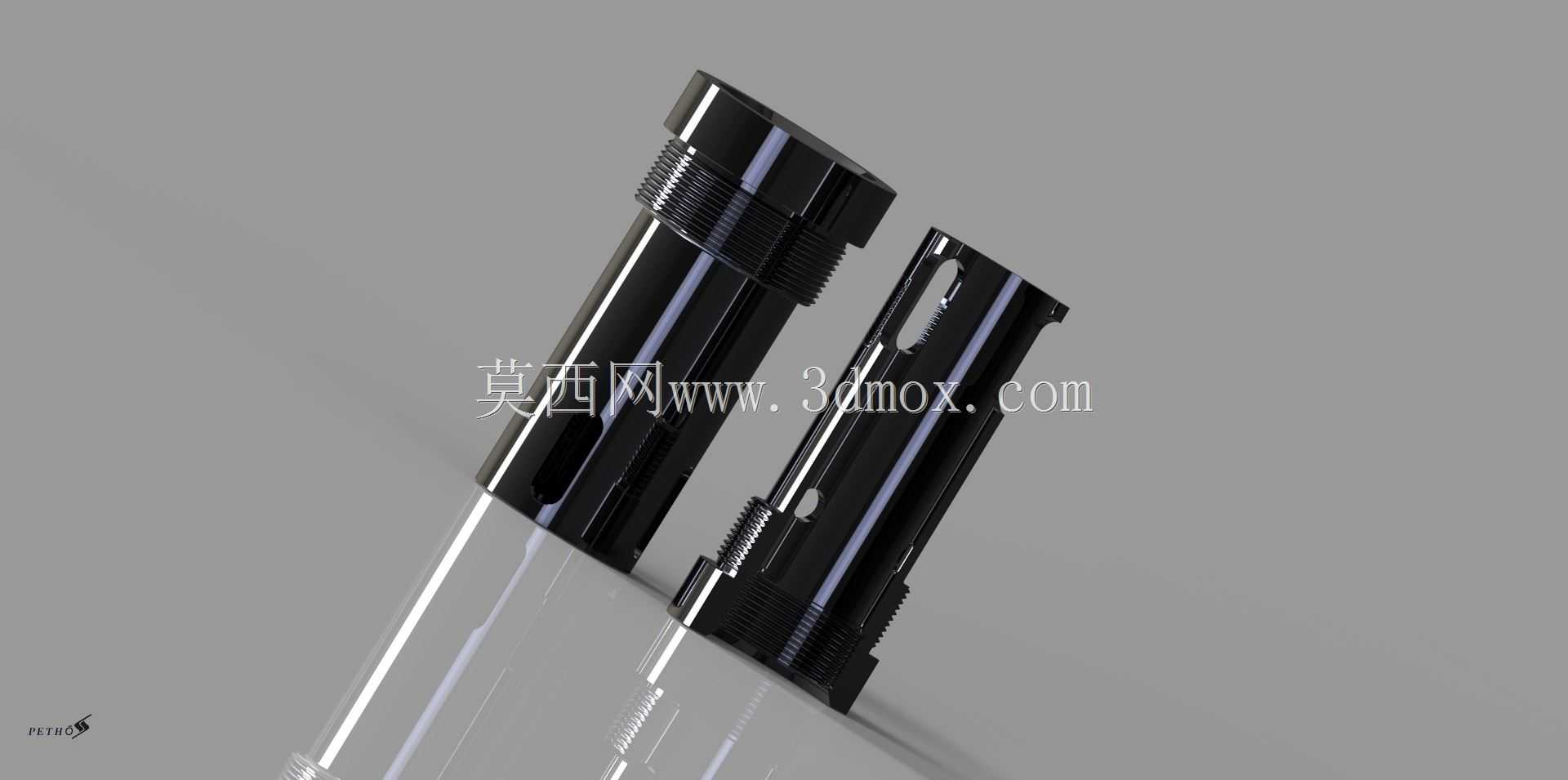

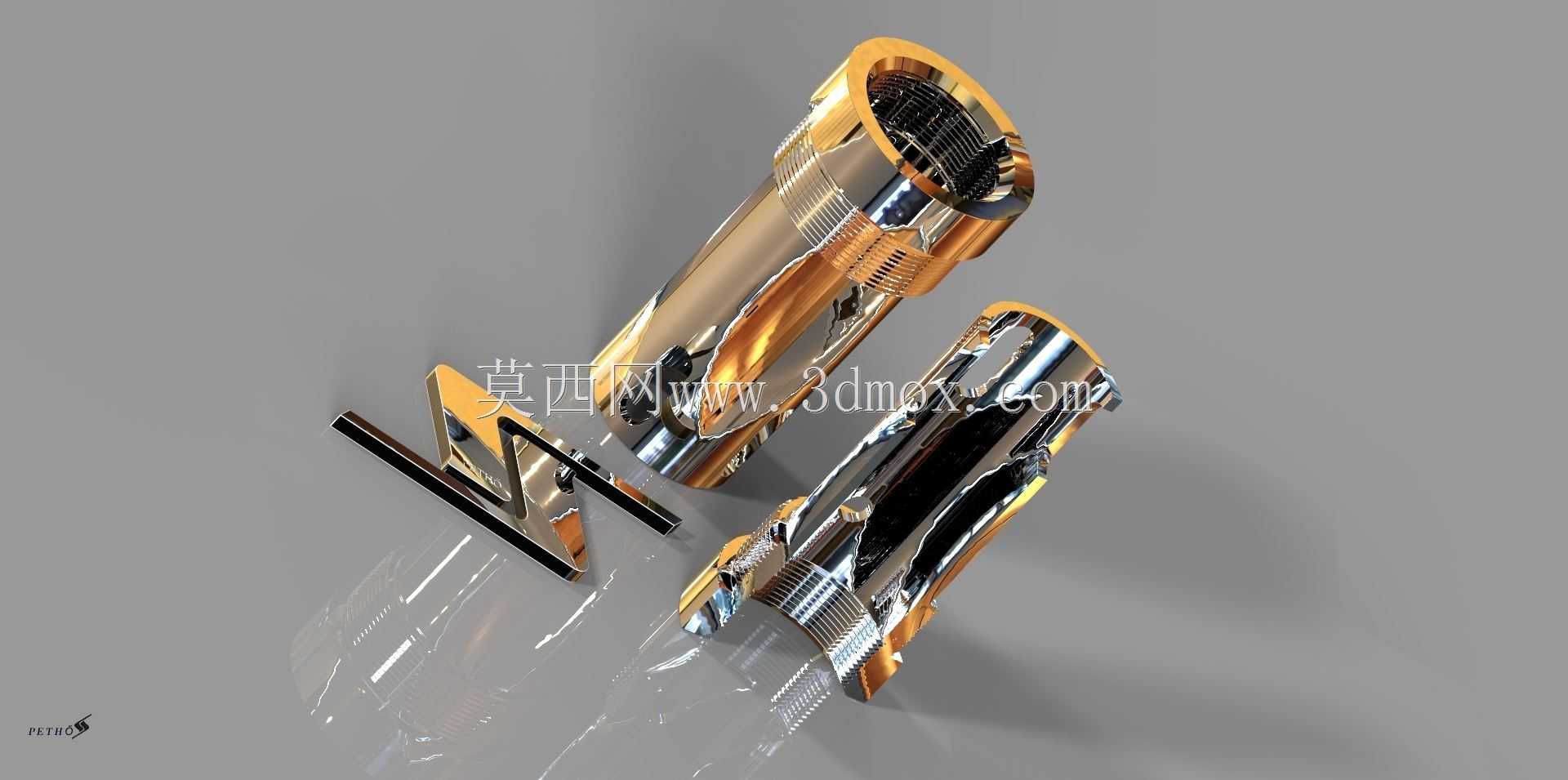

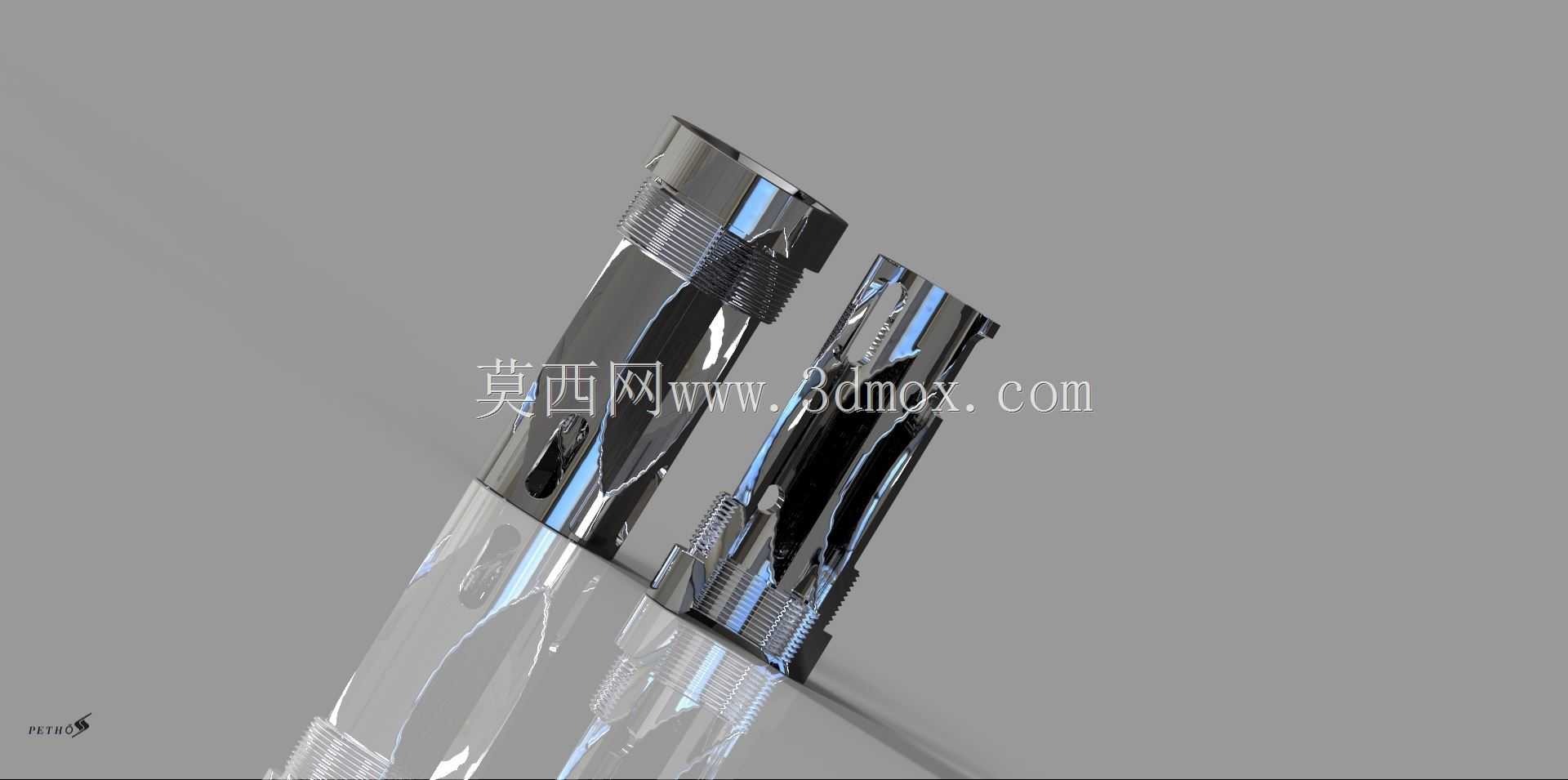

　　在流体管路监测、工业设备状态感知的场景里，这类金属圆柱结构的传感连接组件，是打通介质通路与信号采集链路的核心衔接部件，常被部署在液压系统、气动回路、洁净流体输送管线的节点位置，既承担管路对接的机械连接功能，又要为内部传感芯体提供稳定的安装载体与防护外壳。从结构设计逻辑来看，组件采用两段式同轴圆柱构型，上段为带外螺纹的金属锁紧段，螺纹牙型经过适配性优化，能够和标准工业管路内螺纹实现紧密旋合，螺纹段根部设计有退刀槽结构，既避免装配时螺纹咬合不到位的问题，也能为密封件预留安装空间，防止管路内介质从螺纹衔接缝隙渗漏。下段为透明防护段，采用高透光性的工程材质制作，既可以直观观察内部介质的流动状态，也能为内置的光学传感元件提供光路通道，

　　金属段与透明段的衔接位置采用阶梯式过盈配合加周向密封的结构，保证不同材质衔接处的结构强度与密封性能，避免在管路压力波动时出现衔接松脱或渗漏问题。组件的整体外形为同轴回转体，最大外径适配常规工业传感安装的标准开孔尺寸，安装时不需要对原有管路进行大规模改造，只需将组件两端分别与对应管路旋合锁紧即可，安装边界预留了足够的扳手操作空间，螺纹段的长度经过反复校核，既保证旋合深度满足管路承压要求，又不会因为旋入过长导致内部流道被遮挡，影响介质流通与传感检测精度。在功能特性上，金属段表面做了抛光镀铬处理，既提升了金属表面的耐腐蚀性能，能够适应潮湿、有弱腐蚀性介质的工业环境，也降低了介质在组件内壁流动时的阻力，减少流道内的压力损失；

　　透明段的材质经过抗冲击与耐温改性，能够承受管路内常规的工作压力与温度波动，不会因为长期受介质冲刷出现雾化或开裂问题，保证内部传感元件的检测光路始终通畅。这类组件在实际选型应用时，需要匹配对应管路的公称通径与工作压力等级，安装前要检查螺纹段与密封件的完好度，旋合时控制锁紧力矩，避免力矩过大导致金属螺纹滑牙或者透明段被挤压开裂；日常运维时可以直接透过透明段观察内部介质状态，不需要拆解管路就能初步判断传感组件的工作环境是否正常，大幅降低设备运维的排查成本。从三维建模的角度来看，这类回转体加局部特征的零件，建模时优先采用回转特征构建主体轮廓，再通过螺纹扫描、切除拉伸等特征构建细节结构，建模过程中要重点保证同轴度公差，

　　金属段与透明段的配合面尺寸公差需要控制在合理范围内，既要保证装配时的过盈量满足连接强度要求，又不会因为过盈量过大导致装配时透明段出现应力开裂；同时要注意螺纹特征的牙型参数与标准工业管路螺纹保持一致，避免出现模型加工后无法和现有管路适配的问题。在不同的应用场景下，这类组件可以根据检测需求更换内部的传感芯体，比如在液压回路中可以搭载压力传感芯体监测管路压力，在流体输送管线中可以搭载流量或浊度传感芯体监测介质参数，外部的金属连接结构不需要做大幅改动，具备较强的场景适配性，能够覆盖多数工业管路节点的传感安装需求，减少非标定制的设计与加工成本。
