工业传感设备金属连接端结构设计

　　这类金属构件是工业传感检测链路里的前端连接端部件，主要用在光电、接近类传感单元的前端装配环节，承担传感探头的防护、光路校准以及和被测工位的对接固定作用。在自动化产线的工件到位检测、物料位置识别、设备运行状态监测场景里，这类部件直接和传感核心元件配合，既要保证内部传感光路或者感应面的对准精度，也要承受产线运行时的轻微振动、少量切削液飞溅或者粉尘附着的工况，所以结构设计上优先考虑了密封配合和定位可靠性。

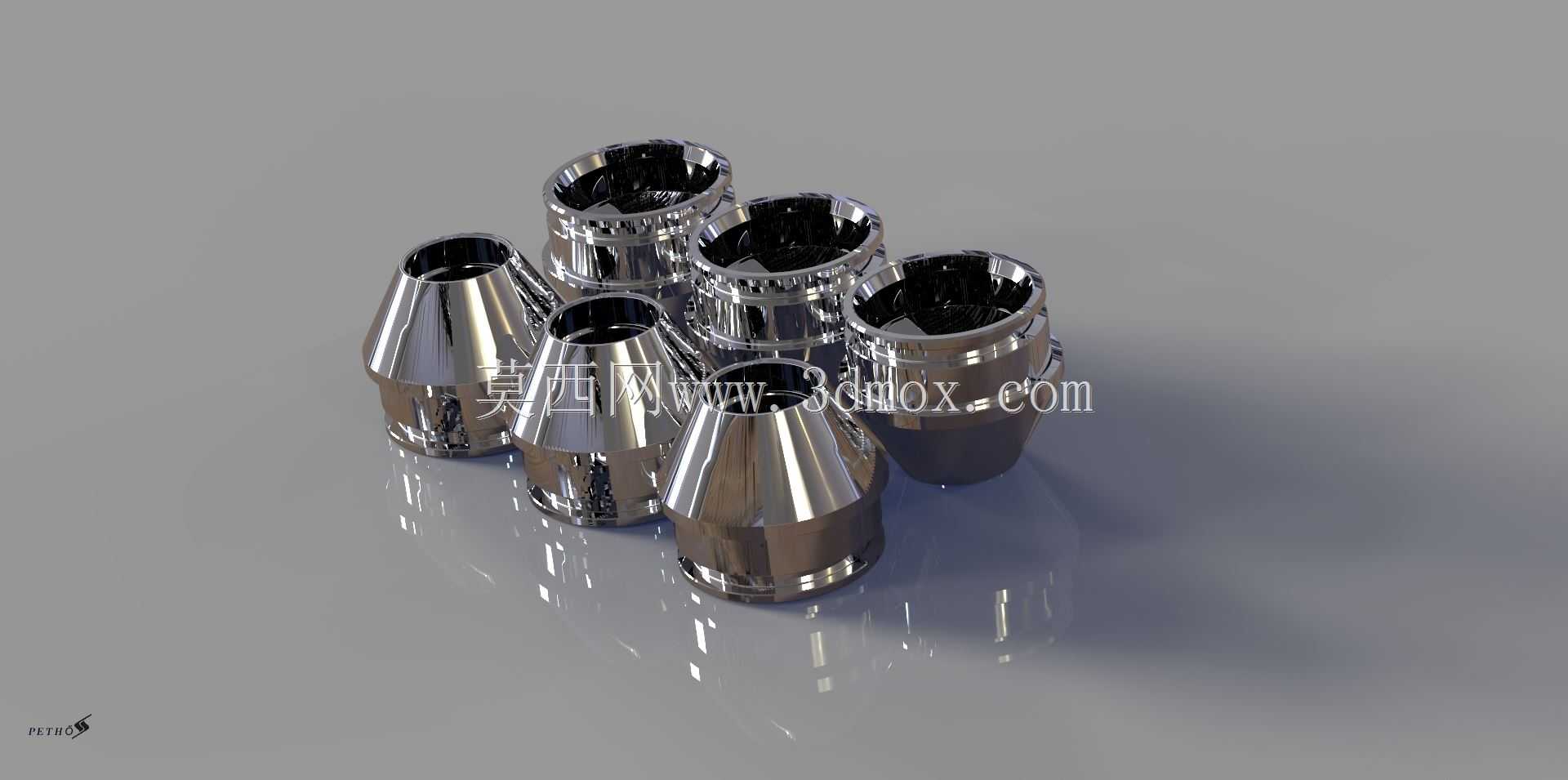

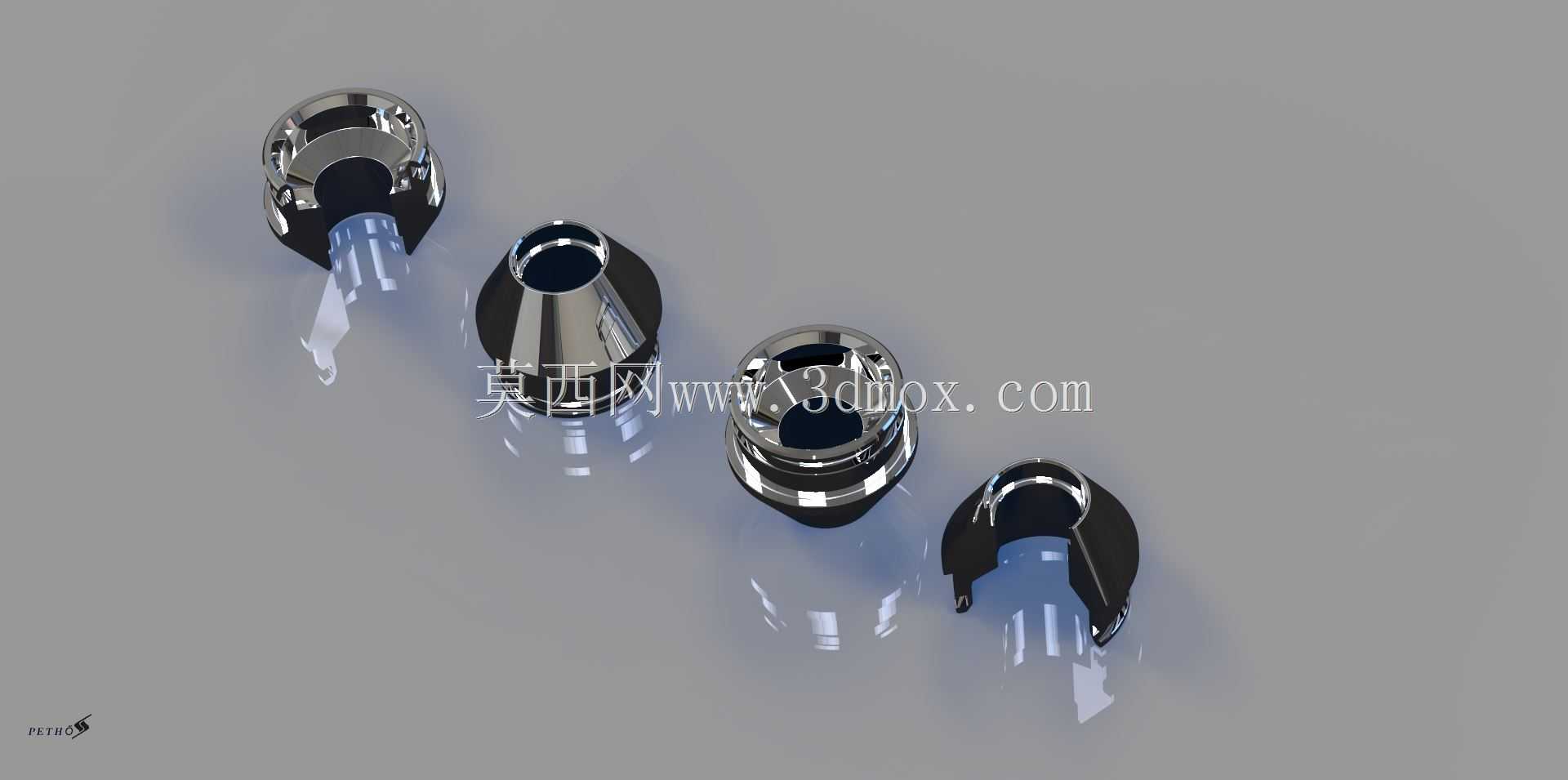

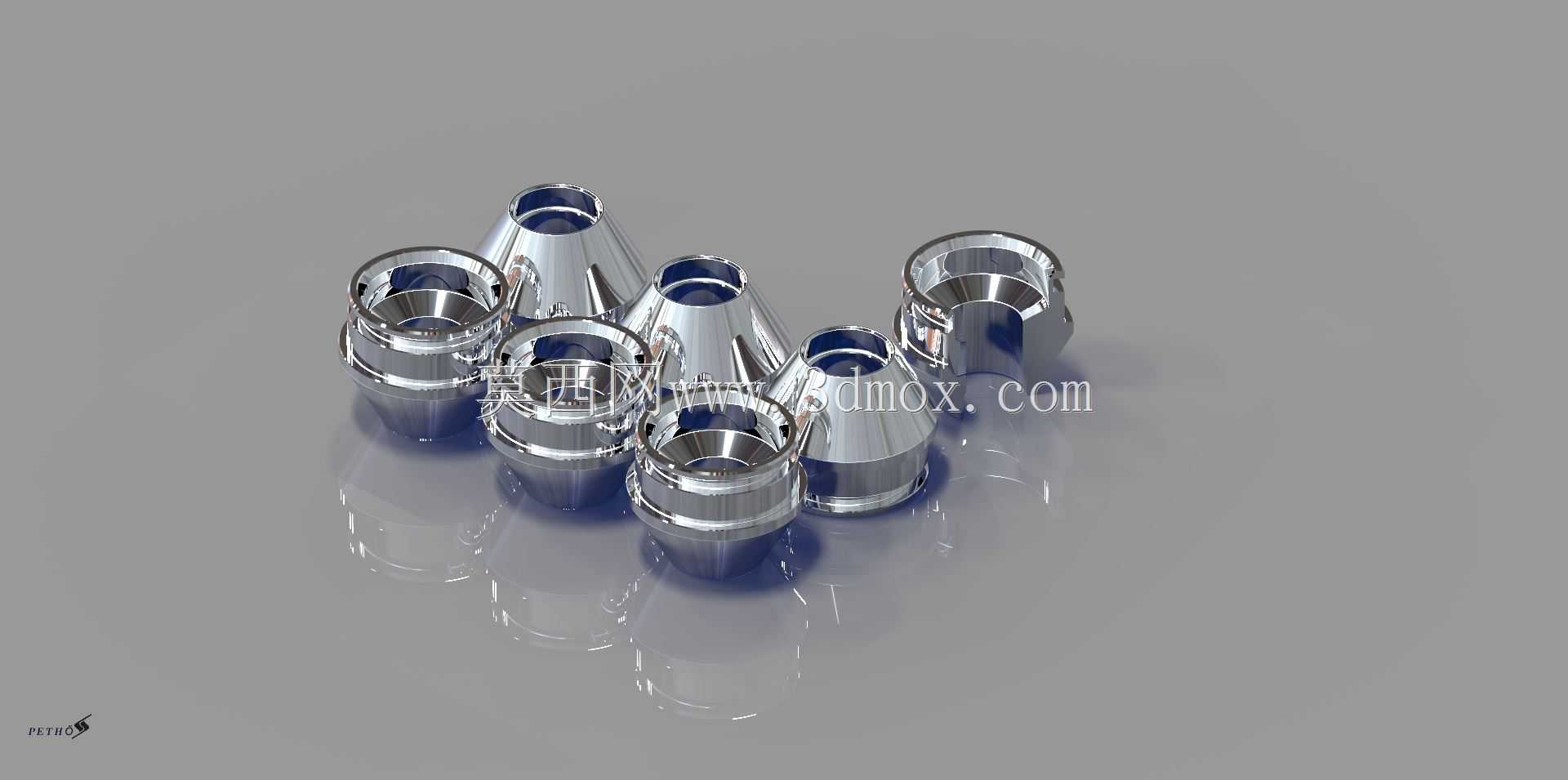

　　从结构细节来看，构件采用了锥面加直段的组合外形，锥面段主要用来在安装时做导入导向，避免装配过程中刮伤配套的密封胶圈或者安装孔内壁，直段部分加工有精准的配合公差，和安装基座的孔位采用间隙配合控制在0.02mm以内，保证装配后不会出现径向晃动，影响传感检测的重复精度。端部的开槽结构是为了配合卡簧或者锁紧压片使用，装配完成后可以通过卡件嵌入槽位实现轴向固定，不需要额外打胶或者焊接，方便后期传感元件的维护更换。不同的构件开槽位置和深度有细微区别，对应不同的安装锁紧方式，有的适配侧面顶丝固定，有的适配前端压盖锁紧，能覆盖不同安装空间的工位需求。

　　设计过程中首先考虑的是传感端面的防护距离，金属端的内孔台阶高度经过反复校核，保证玻璃或者树脂材质的传感镜片安装后，端面比金属端的最外沿低0.3mm，这样即使安装过程中碰到工位的金属工件，也不会直接磕碰到镜片，减少传感面的损坏概率。内孔的倒角处理做了15度的斜角，一方面是装配镜片时可以引导镜片顺利入座，避免硬压造成镜片崩边，另一方面可以减少内部光路的杂散光反射，避免多余的反射光线干扰传感元件的信号接收，提升检测的稳定性。金属材质选用的是常见的镍铬系不锈钢，表面做了抛光处理，一方面是降低表面粗糙度，减少粉尘和油污的附着，日常维护时用无尘布擦拭即可清理干净，另一方面不锈钢材质本身具备一定的防腐蚀能力，在有少量弱腐蚀性切削液或者车间潮气的环境下，不会轻易生锈卡死在安装孔里。

　　安装边界方面，这类构件的最大外径控制在18mm以内，整体长度不超过25mm，适合在空间紧凑的自动化设备工位上安装，比如小型装配机械手的末端、传送带侧边的检测位、机床内部的工件到位检测点，这些位置往往预留的安装空间很小，过大的连接端结构会和周边的运动部件产生干涉。装配时不需要特殊的工装，只需要将传感元件从尾部穿入连接端，对准内部的定位台阶后，用卡簧或者顶丝固定即可，单人就能完成装配作业，单部件的装配耗时不超过30秒，适合批量产线的快速组装需求。在实际使用中，这类连接端结构可以适配多种外径的标准传感探头，只需要调整内孔的配合尺寸就能兼容不同检测距离、不同检测原理的传感单元，不需要重新设计外部安装结构，能大幅降低设备改造成本。

　　结构的壁厚设计做了等强度优化，最薄的位置壁厚不小于1.5mm，既保证了整体的结构强度，在受到轻微外力碰撞时不会出现变形，也尽可能控制了部件的整体重量，单个构件的重量控制在15g以内，安装在机械手末端等运动部件上时，不会增加过多的运动负载，也不会因为运动惯性导致连接松动。端部的开口结构做了圆角过渡，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会刮伤连接的线缆外皮。针对不同的使用场景，部分结构的外表面还预留了扁位结构，方便用扳手拧紧固定，避免安装时出现打滑，保证锁紧力矩达到设计要求，在设备长期运行振动的情况下也不会出现松脱移位，保证传感检测位置的一致性，减少设备因为检测位置偏移出现的误报警情况。
