传感检测用柱式连接组件结构设计

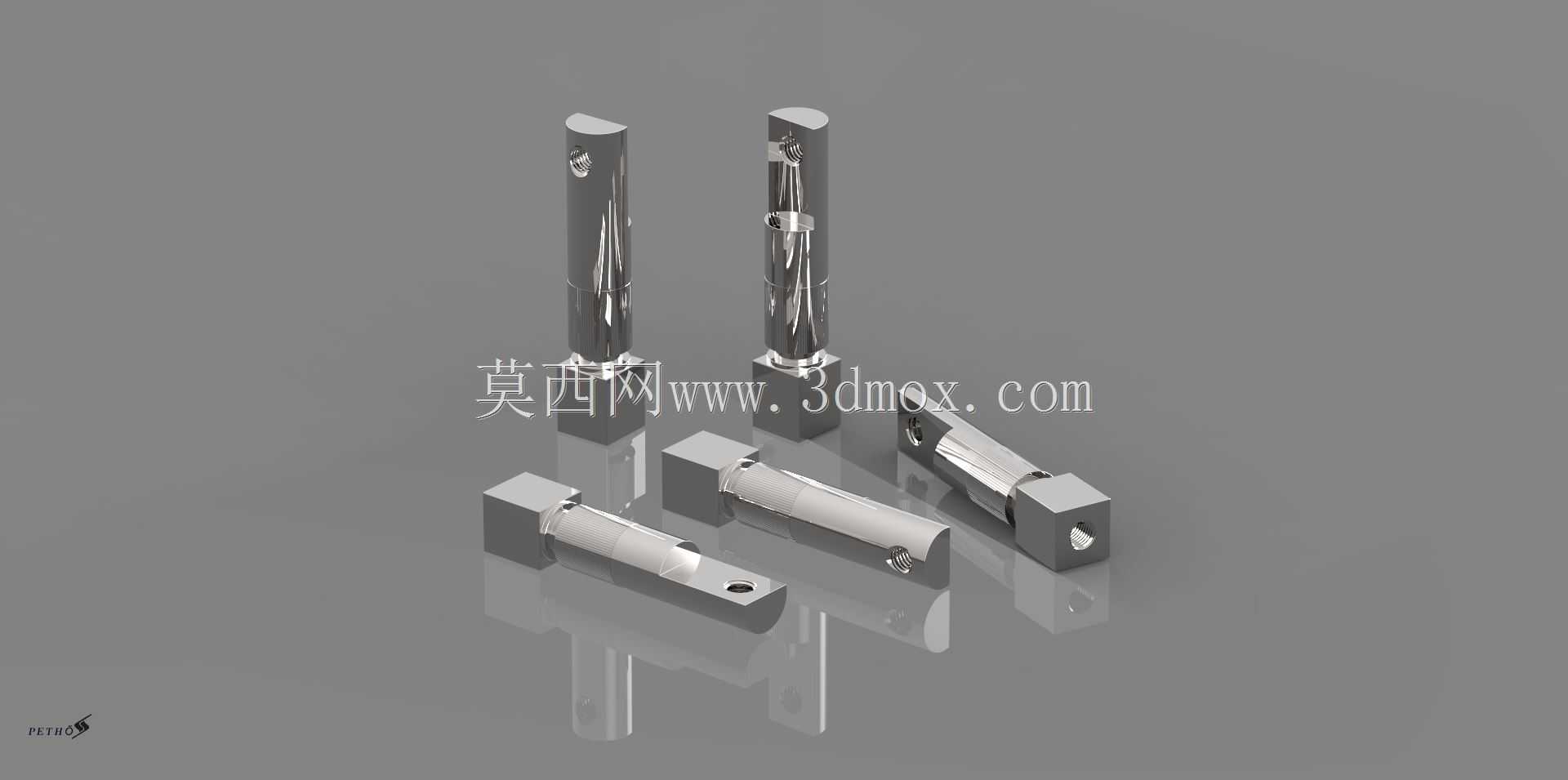

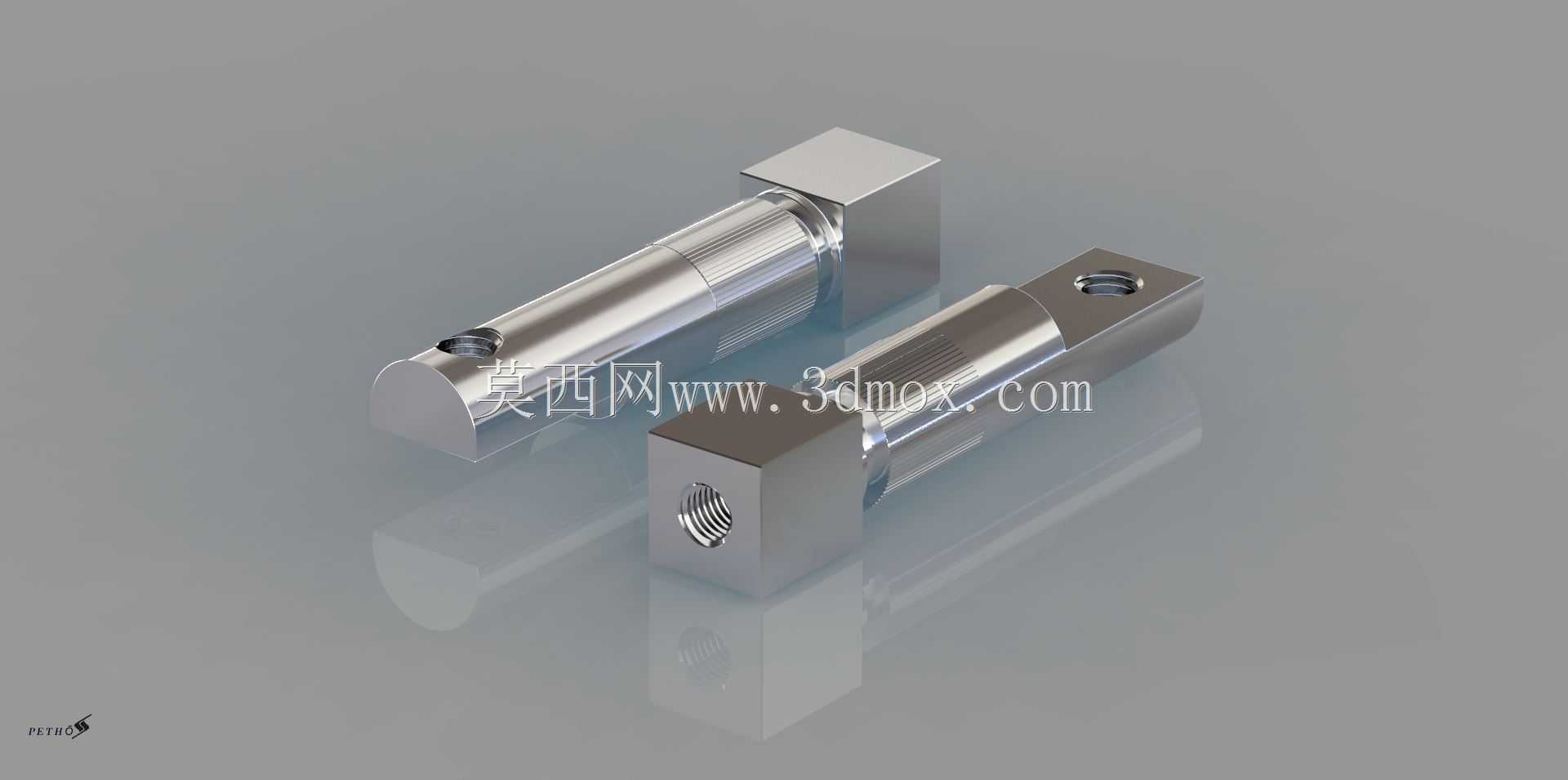

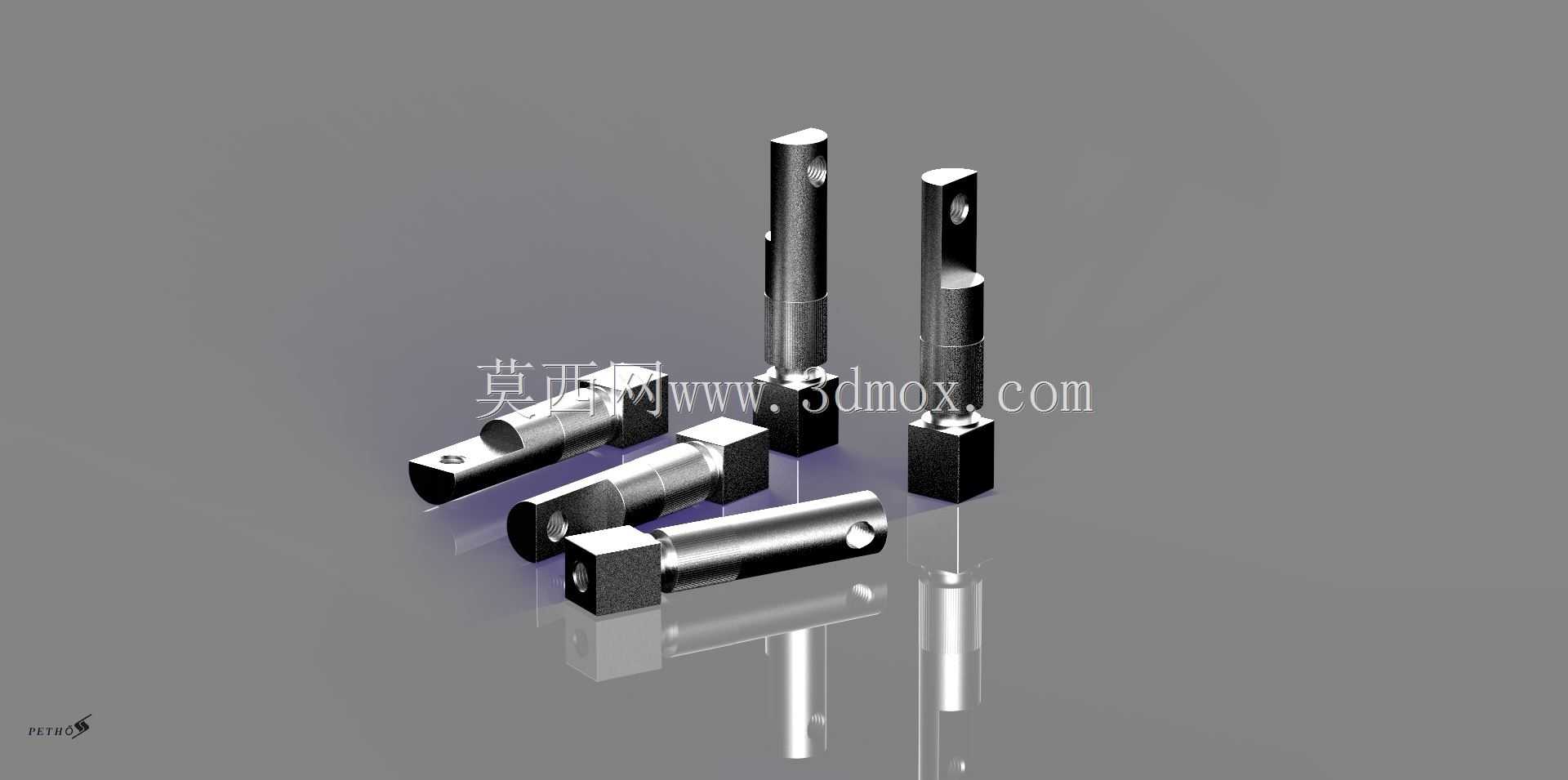

　　这套柱式连接组件主要面向工业传感检测场景的安装配套需求，在自动化产线的位置检测、位移反馈、工位状态确认环节中，这类结构件承担着传感元件的固定、位置微调以及与被测机构的传动连接作用，区别于常规的一体式传感安装座，拆分式的柱体与连接块组合结构，能够适配不同安装间距的工位需求，在狭小的设备内部空间里，可通过更换不同长度的柱体、调整连接块的固定角度，实现传感单元检测位置的灵活适配，不需要重新加工整体安装基座，能大幅缩短现场调试的周期。从结构设计逻辑来看，柱体部分采用了分段式的外径设计，靠近顶端的小直径段用于穿入设备安装板的预留孔位，柱身的轴肩位置可直接抵靠在安装板表面，配合侧面的紧定螺钉孔实现周向与轴向的双重固定，

　　不需要额外加装轴用挡圈或者锁紧螺母，减少了安装所需的紧固件数量，也避免了突出的螺母结构占用周边的走线空间。柱体中段的内孔结构用于容纳传感元件的探测端，内孔的同轴度公差控制在0.02mm以内，能够保证探测端与柱体轴线的重合度，避免探测方向偏移带来的检测误差，柱体表面的环形槽结构用于安装密封胶圈，在有切削液、粉尘的加工车间场景下，可阻挡杂物进入内孔污染传感探头，延长传感元件的使用寿命。配套的连接块采用了对称式的开槽设计，一端的通孔用于和柱体底端的对接轴配合，另一端的腰型孔用于连接被测运动部件，腰型孔的调节行程覆盖了常见的工位位置偏差范围，安装时不需要精准对齐孔位，可在初步固定后微调检测间隙，再拧紧侧面的顶丝完成锁定。

　　连接块的边角位置做了R2的圆角处理，避免安装调试过程中尖锐边角划伤操作人员或者损坏设备表面的线缆，整体结构的所有棱边都做了0.5mm的倒角去毛刺处理，符合机械加工件的通用技术要求。从安装边界尺寸来看，柱体的最大外径为12mm，可适配安装板上最小13mm的预留穿孔，单根柱体的有效固定长度覆盖20mm到60mm的安装板厚度区间，连接块的整体厚度为8mm，安装后突出安装面的最大高度不超过15mm，在排布密集的传感检测工位中，相邻组件的最小安装间距可控制在20mm以内，不会出现结构干涉的问题。这套组件的材质选用常规的304不锈钢，表面做了钝化处理，在潮湿或者有弱腐蚀的工业环境下也能保持稳定的结构强度，

　　不会因为锈蚀导致连接松动或者传感位置偏移。在实际选型应用中，这类组件可配套接近式传感器、光电式传感器的安装使用，也可作为小型气动元件的导向连接结构使用，柱体内部的内孔可根据不同型号的传感元件尺寸做适配调整，连接块的腰型孔尺寸也可根据对接部件的安装螺丝规格做对应修改，整体结构的模块化程度较高，不需要对核心结构做大幅改动即可适配多种检测场景的安装需求。设计过程中充分考虑了加工工艺性，柱体部分采用常规的数控车削即可完成所有外形与内孔的加工，侧面的紧定螺钉孔采用普通钻床加工即可达到公差要求，连接块采用铣削加工一次成型，不需要复杂的工装夹具，单件加工的工序集中，加工成本可控，适合批量生产配套。在装配环节，所有配合面的公差采用间隙配合设计，装配时不需要额外的修配或者打磨，操作人员按照装配示意图即可快速完成组装，后期维护更换部件时，也可单独更换磨损的柱体或者连接块，不需要整体更换整套组件，降低了设备的后期维护成本。结构设计上没有采用复杂的异形曲面，所有加工特征都是常规的回转体与平面特征，加工过程中不需要使用五轴加工设备，普通的三轴数控设备即可完成全部加工流程，对加工设备的要求较低，适合不同规模的加工厂进行生产配套。
