RSA XS型传输模块插接式结构设计

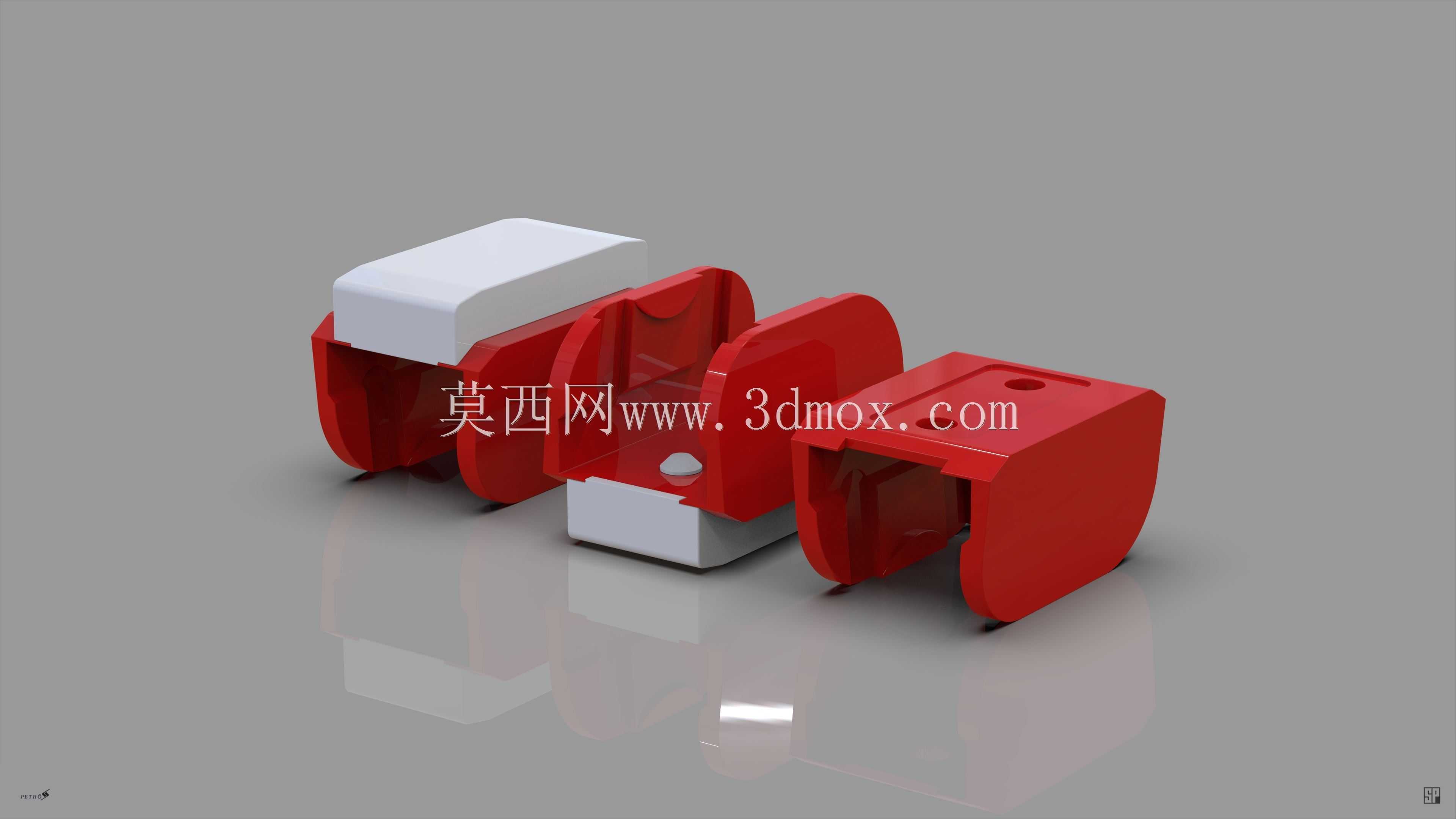

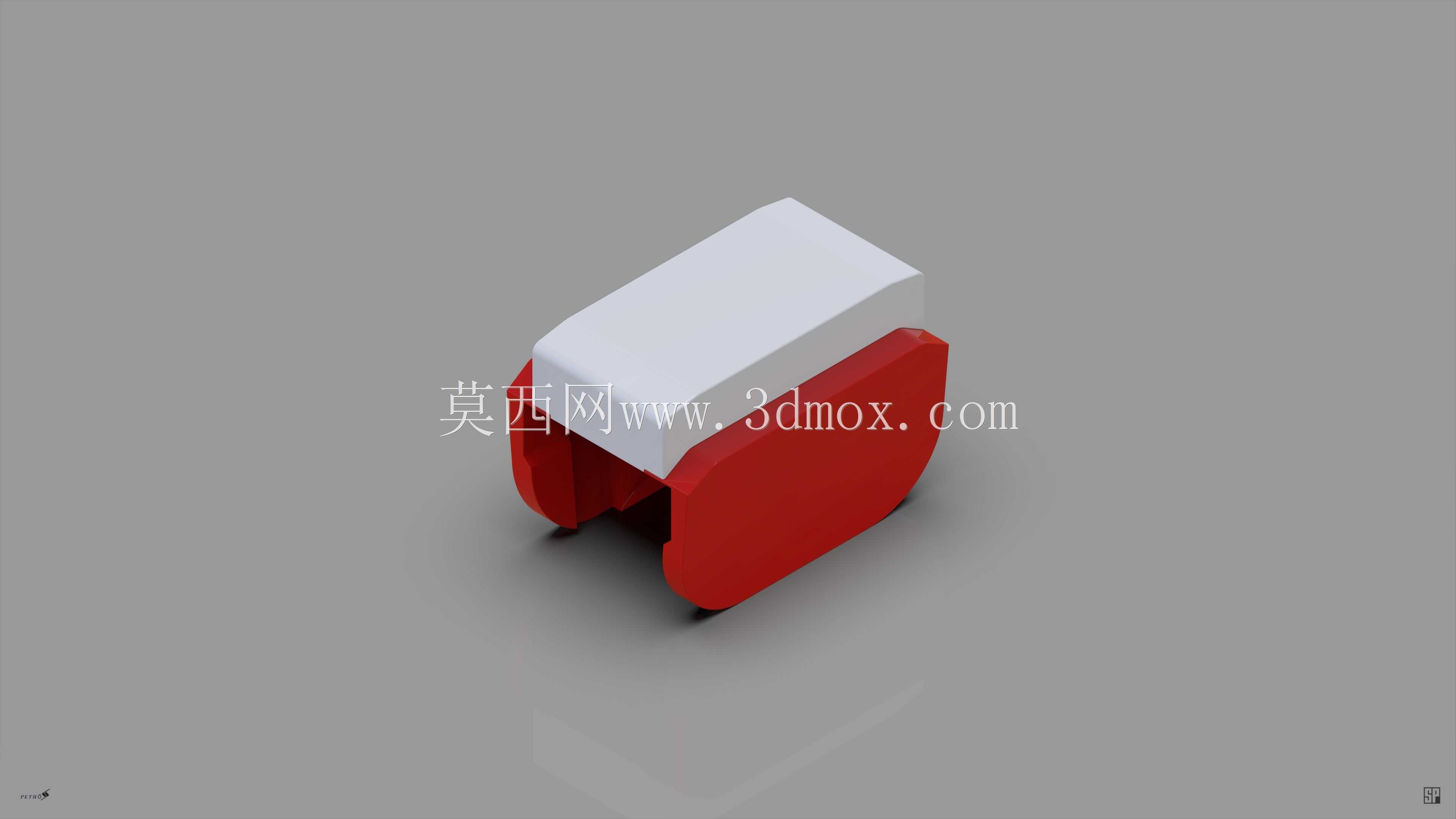

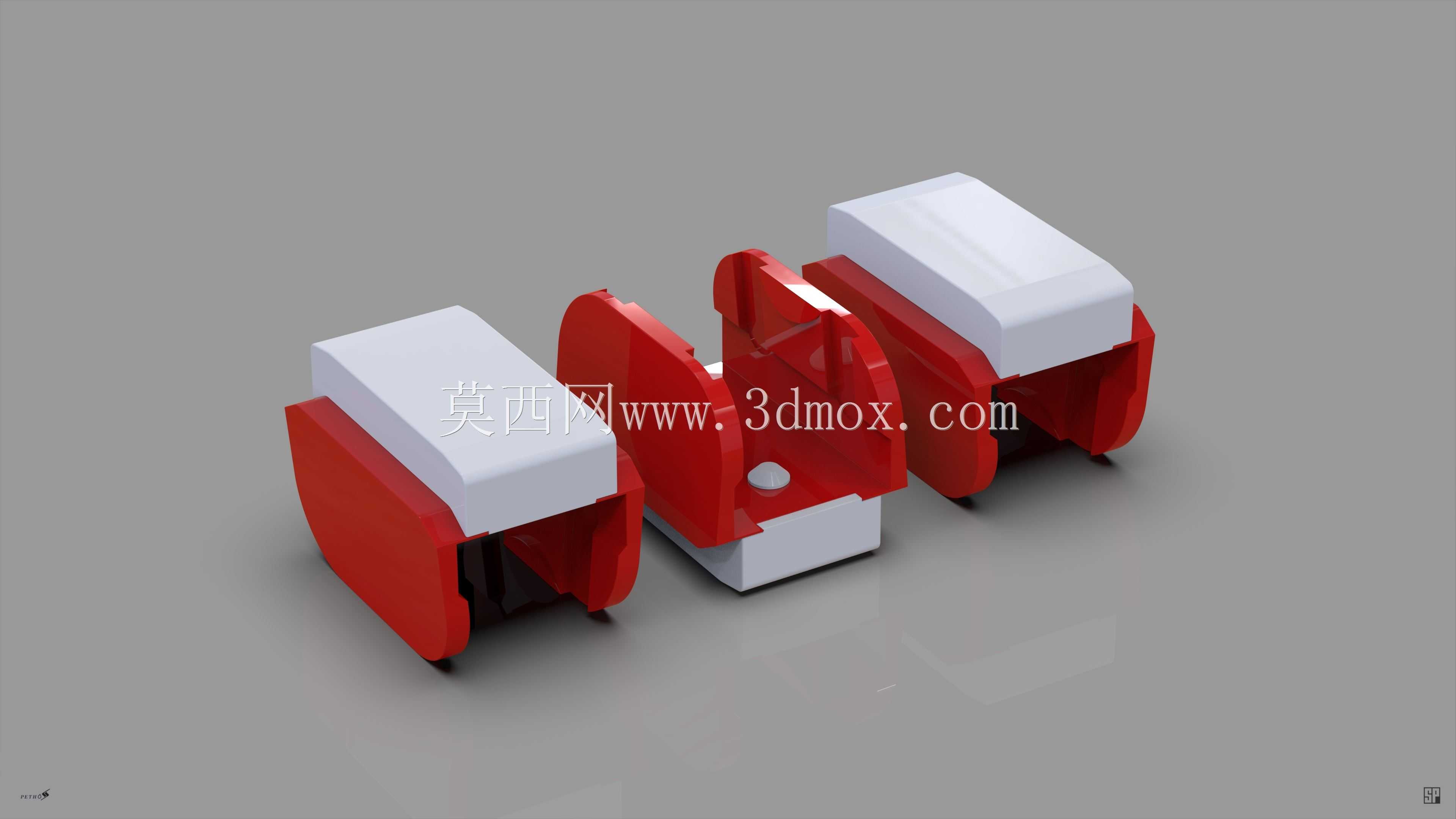

　　在工业传感信号传输链路的搭建场景中，这类插接式传输模块常被用于传感器与主控回路之间的信号中转、阻抗匹配环节，尤其适配紧凑安装空间下的低压信号传输需求，常见于自动化产线的传感节点布设、小型设备的信号采集回路改造等场景，不需要复杂的接线工序，能大幅缩短现场布线的调试周期。从结构设计来看，该部件采用上下分体式扣合结构，上部为浅灰色绝缘上盖，下部为红色基座，基座两侧预留了卡扣式安装位，不需要额外的紧固件即可完成与配套安装座的快速卡接，安装过程中仅需对准导向槽推入即可完成固定，拆卸时按压两侧卡扣即可拔出，适配频繁调整传感点位的柔性产线需求。外形尺寸方面，整体采用近似方块的紧凑构型，长宽高比例控制在适配标准DIN导轨微型安装位的范围内，

　　安装边界预留了足够的手指操作空间，不会出现相邻部件安装干涉的问题，基座底部的接触端采用隐藏式设计，避免安装过程中误触引脚导致的接触变形或短路风险。设计思路上优先考虑了现场安装的便捷性与使用过程中的防护性，上盖与基座的扣合缝采用错位搭接结构，能阻挡日常工况下的粉尘、少量溅液进入内部接触腔，提升工业现场使用的可靠性，内部腔体预留了足够的空间容纳信号转接触片与小型阻抗匹配元件，不会因为壳体尺寸紧凑导致内部元件排布拥挤，降低组装过程中的元件损坏率。实际使用过程中，该部件作为传感信号传输的中间转接载体，能兼容同系列不同规格的传感端头，不需要针对每款传感器单独定制接线端子，减少了备件库存的品类压力，

　　其卡扣结构经过反复插拔测试后仍能保持足够的卡紧力，不会因为设备运行过程中的振动出现松脱、接触不良的问题。壳体材质选用工程绝缘材料，具备基础的耐温、抗老化性能，能适配大多数工业车间的常规温湿度工况，不需要额外增加防护外壳即可直接使用。在结构建模过程中，重点对卡扣的形变余量、上下盖的配合公差、接触引脚的对位精度做了参数化设计，卡扣的形变量控制在材料弹性形变允许的范围内，避免多次插拔后出现卡扣断裂、塑性变形的问题，上下盖的配合公差选取了适配注塑生产的精度等级，既不会因为公差过小导致组装困难，也不会因为公差过大出现配合缝隙超差、防护性能下降的问题。安装边界的设计上，模块插接完成后整体外轮廓无突出的尖锐结构，

　　相邻模块并排安装时的间隙控制在合理范围，既方便单个模块的拆卸操作，也能充分利用安装空间，提升布设密度。对于设备选型人员来说，这类模块化插接部件能简化传感回路的设计流程，不需要单独设计转接端子的安装结构，直接选用配套的安装座即可完成整体布设，有效缩短设备的研发设计周期；对于三维建模从业者来说，该模型的分体式扣合结构、卡扣弹性结构的设计思路，也能为同类小型电气插接件的建模提供参考，尤其是卡扣部分的形变预留、配合间隙的参数设置，都符合常规工业塑料件的设计规范，可直接复用在同类型紧凑电气部件的结构设计中。
