工业起重作业承载式秤架结构设计

　　在车间物料周转、港口散货装卸、重型工件转运这类需要同步完成起吊与重量计量的作业场景中，起重秤架是衔接起吊执行端与称重传感模块的核心受力构件，其结构合理性直接决定称重数据的准确性与长期重载作业的可靠性。不同于常规起重吊具仅需满足承载强度要求，这类秤架需要在反复起吊冲击、偏载受力的工况下，始终保持传感安装位的形位公差稳定，避免因结构形变导致称重数据漂移，甚至出现传感模块受额外剪切力损坏的问题。

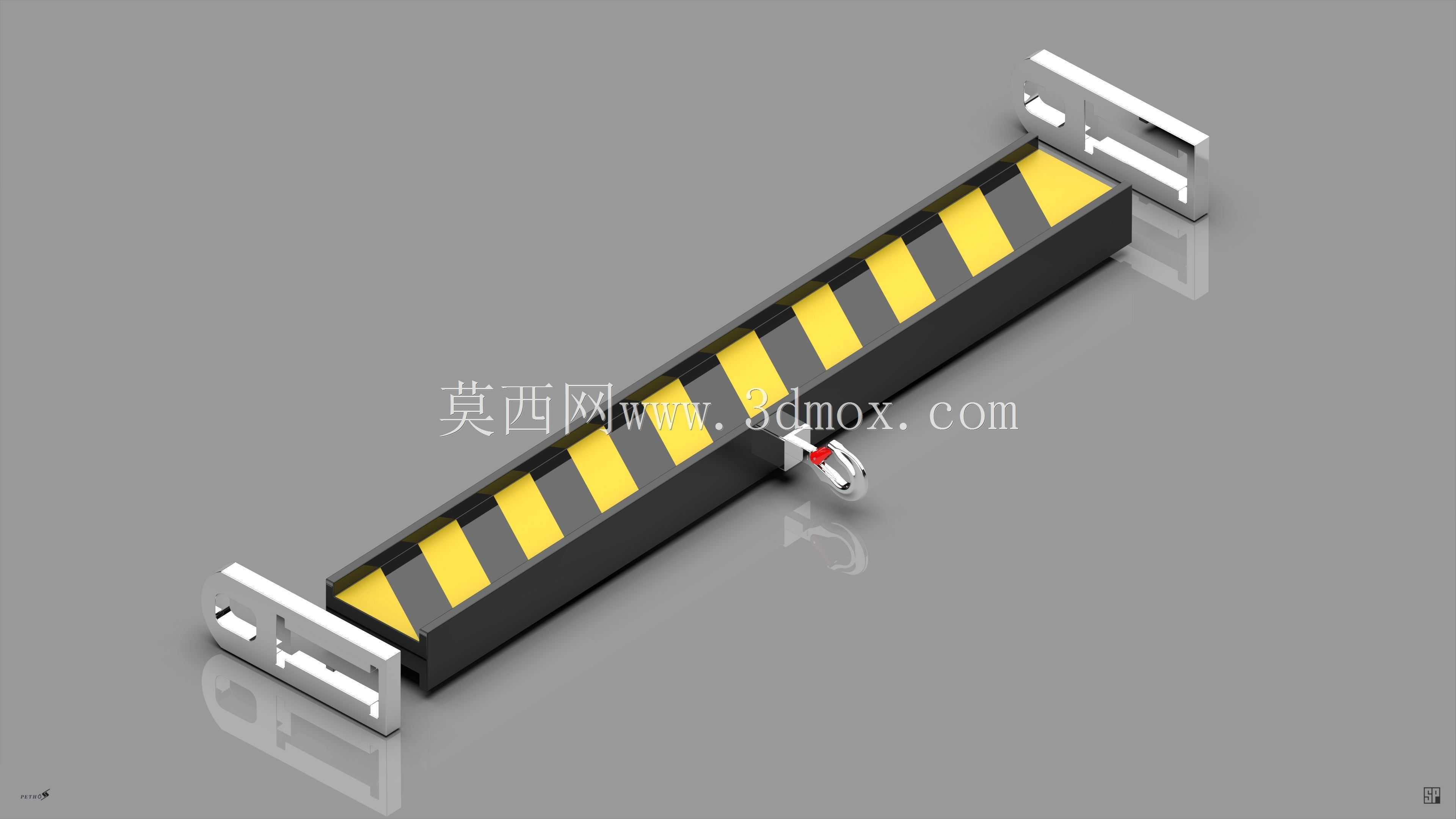

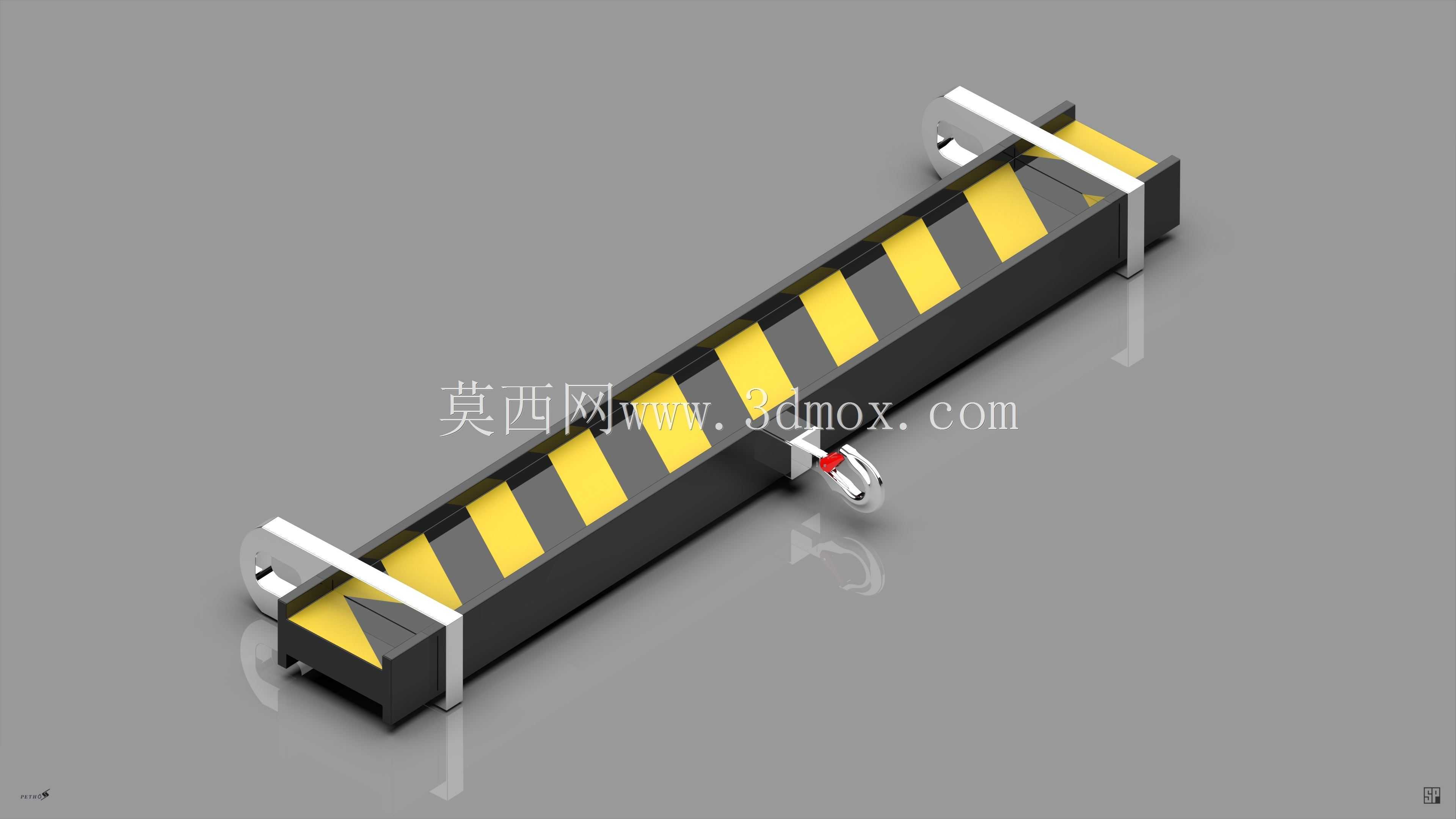

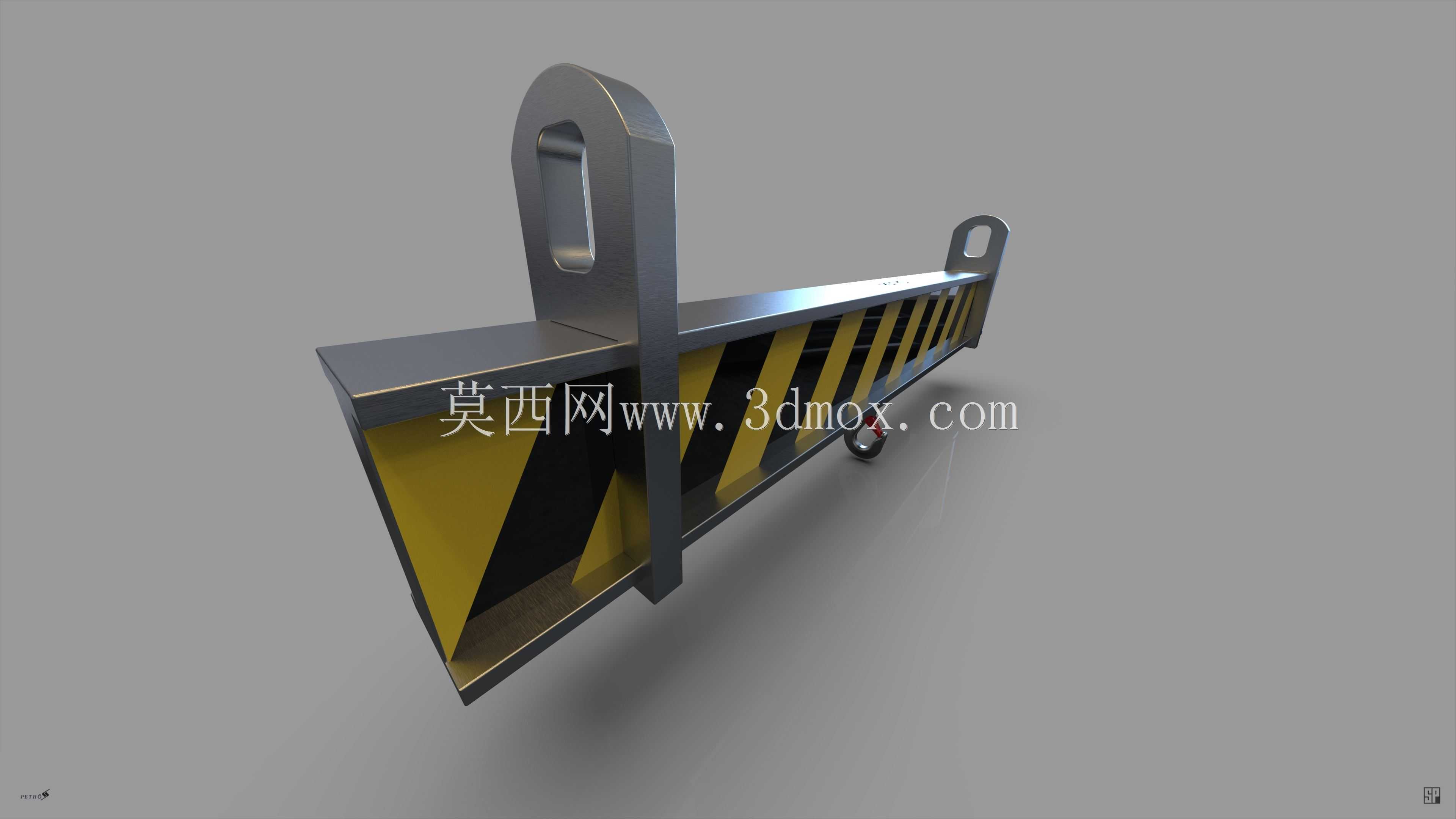

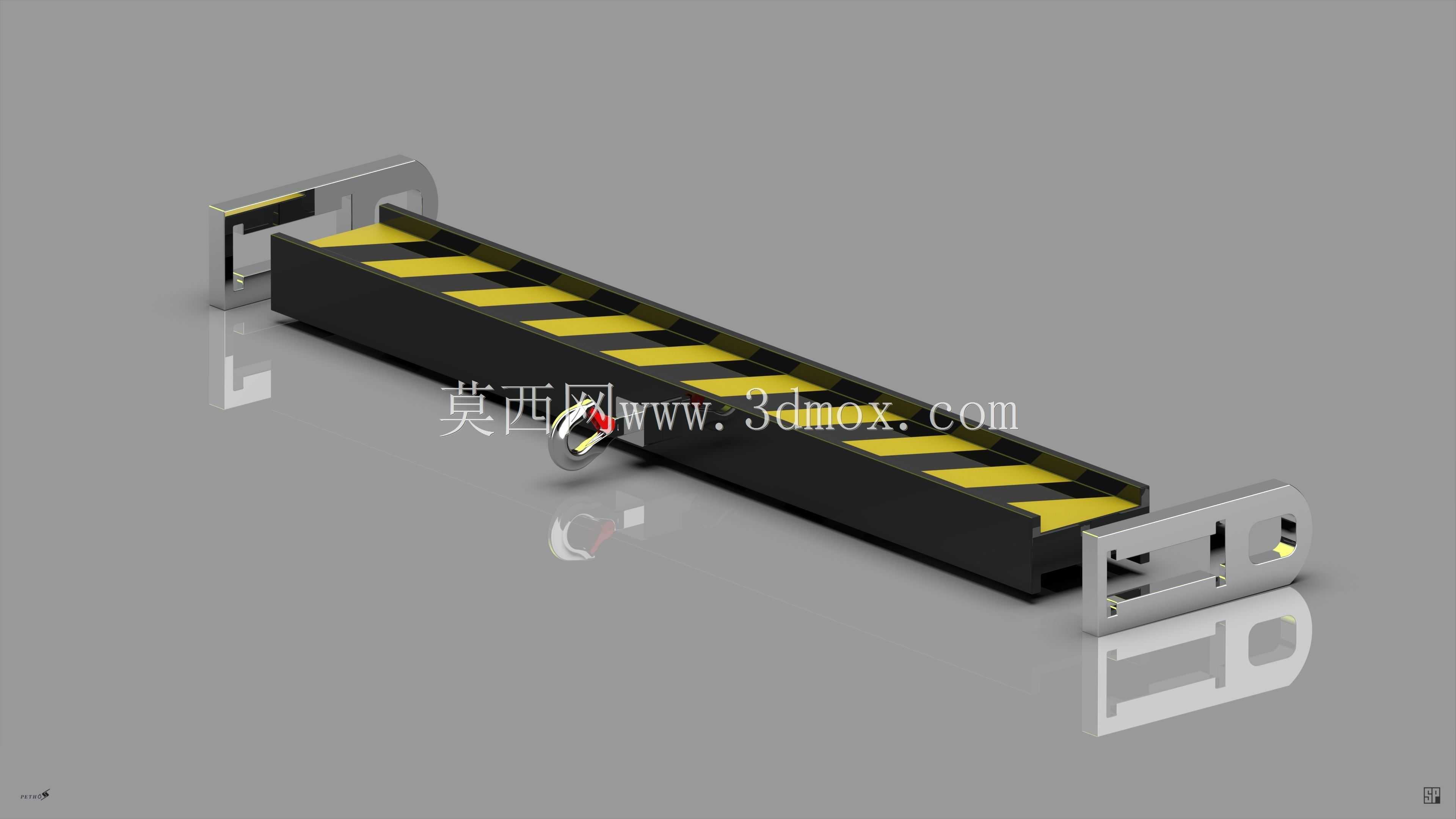

　　从结构设计逻辑来看，该秤架采用两端对称的安装耳座作为与起吊机构的连接接口，耳座上预留的贯通安装孔可直接与起重吊钩的连接销轴配合，安装时无需额外加工适配转接件，两端孔位的同轴度公差控制在0.1mm以内，可避免起吊过程中出现额外的扭转力矩传导至中部的称重承载区。中部主体为箱型焊接结构，相比同重量的槽钢拼接结构，箱型截面的抗扭刚度提升40%以上，即使起吊过程中物料出现小幅偏摆，承载面的形变也能控制在弹性形变范围内，不会对称重传感单元的测量基准造成干扰。主体上表面设置的黄黑警示条纹，并非单纯的装饰设计，其覆盖区域为秤架的额定承载区，现场作业人员可通过警示边界快速调整吊物的悬挂位置，避免吊点过于靠近端部导致偏载超出设计阈值，长期使用中警示涂层采用耐磨聚氨酯材质，可抵御吊具剐蹭、车间油污侵蚀，不会出现短时间内标识脱落的问题。

　　考虑到起重作业的实际安装边界，该秤架的整体宽度控制在常规起重葫芦的吊钩组适配范围内，两端耳座的外伸尺寸经过匹配校核，安装后不会与吊钩组的防脱卡板、滑轮护罩产生运动干涉，即使在起升高度受限的车间室内场景，也不会因为秤架自身高度占用过多有效起升空间。中部承载区的下方预留了标准化的传感模块安装位，安装面经过铣削加工，平面度公差满足高精度称重传感器的安装要求，现场安装时无需再对承载面进行二次加工，直接通过螺栓即可完成传感模块的固定，配套的走线槽隐藏在箱型结构的侧部空腔内，称重信号的传输线缆可从空腔内走线，避免起吊过程中线缆被吊物剐蹭拉扯导致信号中断。

　　在受力性能设计上，该结构针对起重作业常见的动载冲击做了针对性优化，两端耳座与中部箱型梁的衔接位置采用圆弧过渡结构，替代了传统的直角焊接结构，可大幅降低应力集中系数，在1.25倍额定载荷的静载测试、1.1倍额定载荷的动载循环测试中，过渡位置的应力值均低于材料许用应力的60%，可满足长期反复起吊的疲劳强度要求。箱型梁内部设置了间隔布置的加强筋板，筋板的位置与传感模块的受力点对应，可将吊物的载荷均匀传导至整个梁体，避免局部受力过大出现永久形变。端部的安装孔内可根据需求加装耐磨衬套，在高频次起吊作业场景中，衬套磨损后仅需更换衬套即可，无需整体更换秤架，可有效降低后期维护成本。

　　实际应用中，该秤架可适配不同量程的拉式称重传感器，根据作业场景的额定起重量调整对应壁厚的梁体板材即可形成系列化产品，小量程版本可用于车间内机加工工件的工序间转运称重，大量程版本可用于港口、货场的重型货物装卸称重，无需每次作业完成后再将货物转运至固定地磅称重，可大幅减少作业流程，提升物料周转效率。结构设计时充分考虑了不同工况的适配性，整体表面采用喷砂后喷防锈底漆加面漆的处理工艺，可在露天货场、潮湿车间等环境下长期使用，不会出现过早锈蚀导致结构强度下降的问题。
