带润湿杯法兰的Jumo浸入式pH传感组件

　　在工业水处理、化工制程、环保排污监测等场景中，在线pH值的连续检测是把控工艺稳定性、排放合规性的核心环节，浸入式pH传感组件正是适配敞开式池体、敞口反应槽、溢流渠等安装场景的专用检测载体，这款带润湿杯与安装法兰的Jumo浸入式pH传感组件，正是针对这类长周期浸入检测场景做的结构适配设计。

　　从实际使用场景来看，这类组件主要服务于需要将检测探头长期浸没在待测液体中的工况，比如污水处理厂的曝气池、中和反应池，化工行业的酸洗/碱洗工艺槽，食品饮料行业的CIP清洗管路旁通敞口槽，还有电镀行业的镀液槽体，这类场景的共性是检测点位固定、探头需要垂直伸入液面以下一定深度，同时要保证探头在停机、液位临时下降的时候，电极头部的敏感玻璃泡不会因为干涸失效——这也是组件自带润湿杯的核心作用，当槽体液位临时低于探头安装高度，或者设备停机检修排空腔体液位时，润湿杯内留存的少量液体可以持续包裹pH电极的敏感端，避免敏感膜脱水失效，大幅延长电极的校准周期与使用寿命，减少现场维护的频次。

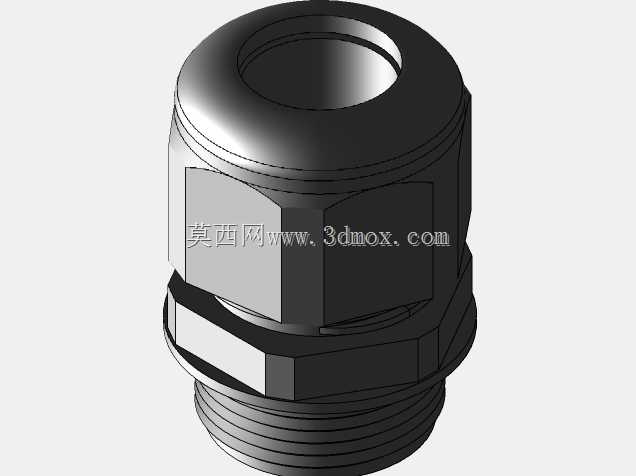

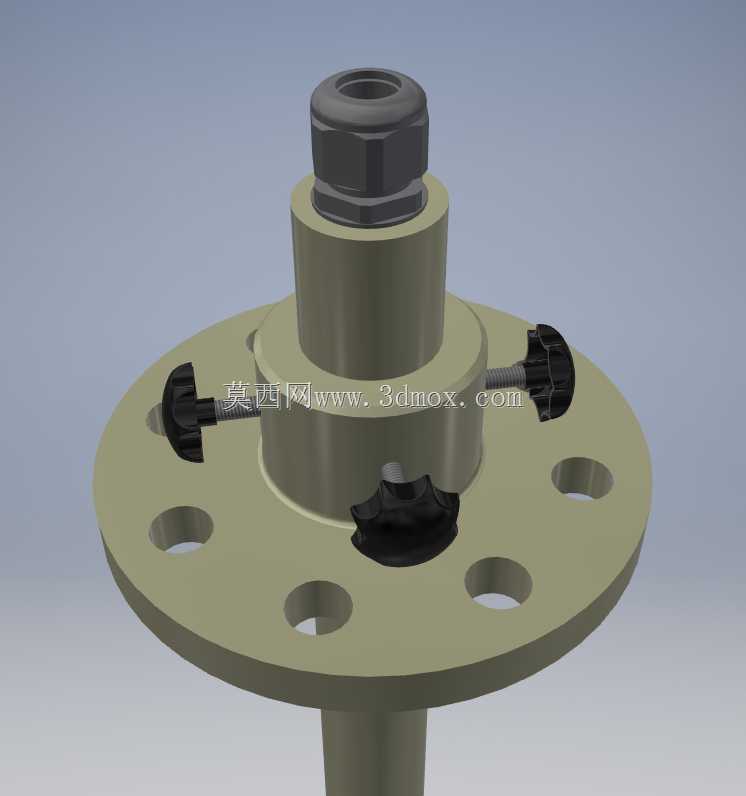

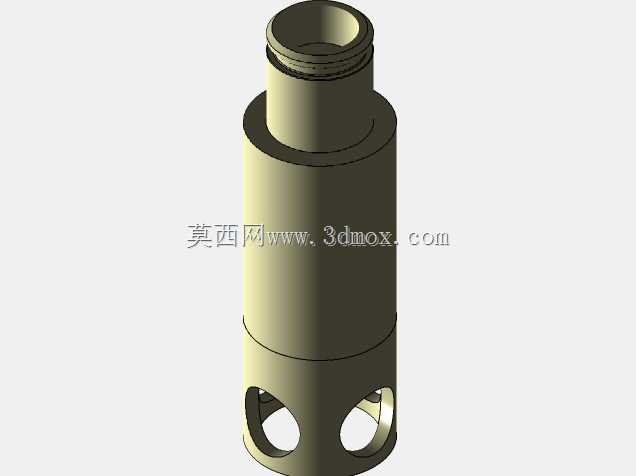

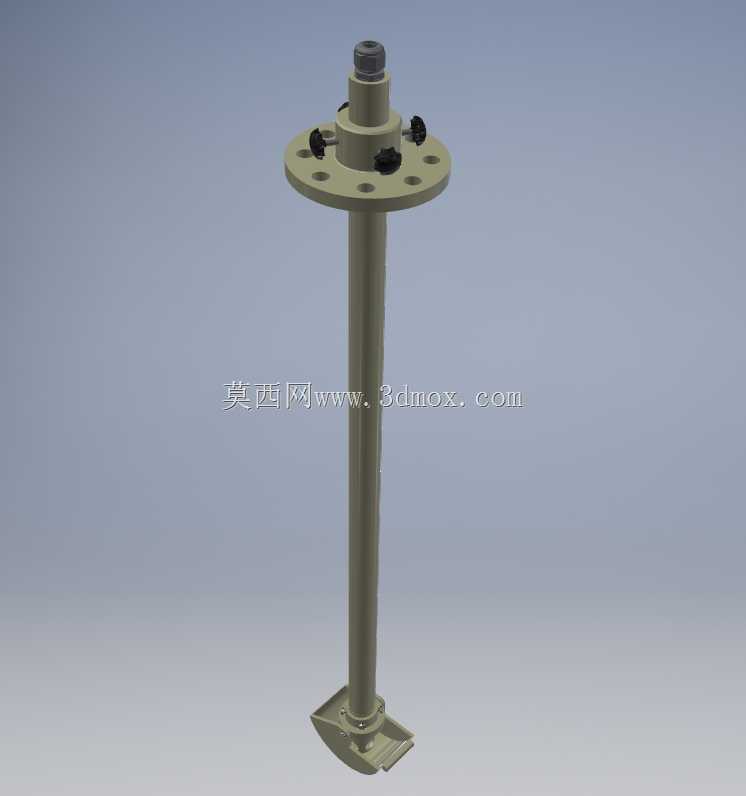

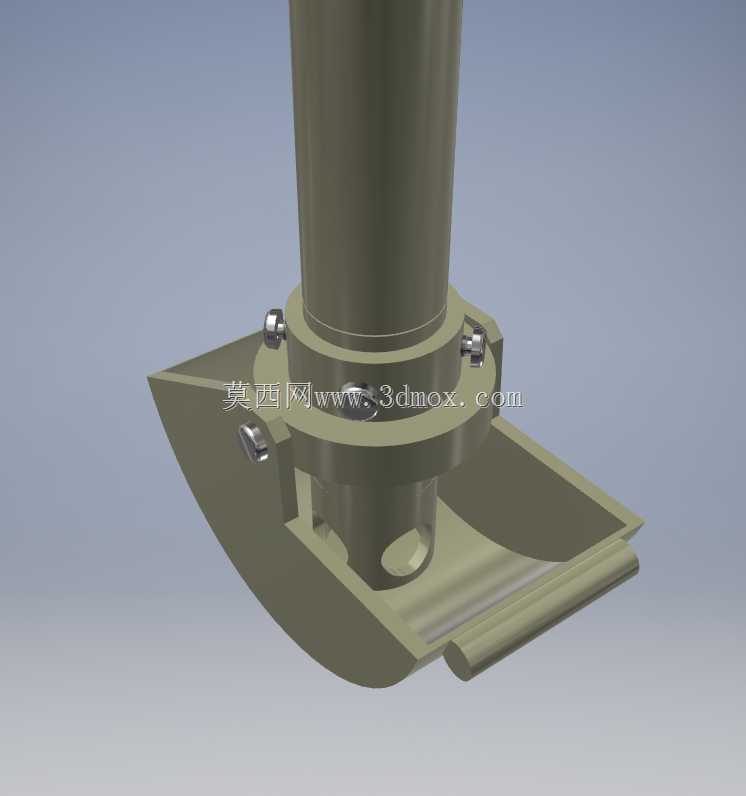

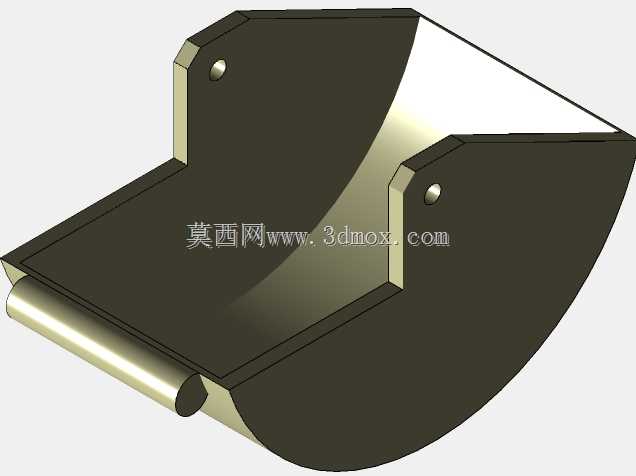

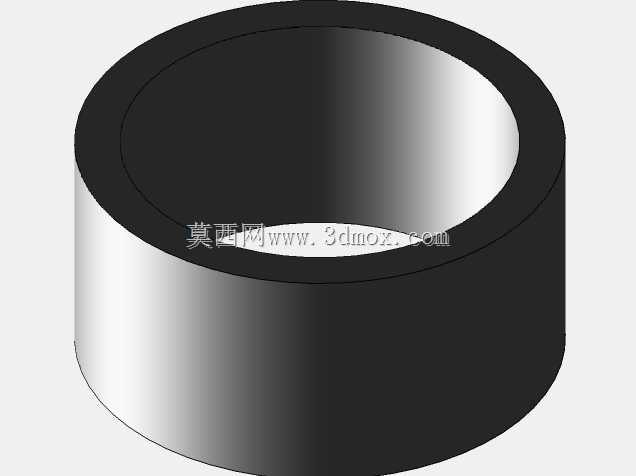

　　从功能特性上拆解，整个组件的结构分为几个核心功能段：顶部是电缆密封对接段，用来和pH电极的信号传输电缆做密封连接，避免水汽、腐蚀性气体沿电缆缝隙渗入接线端造成信号干扰或者接线腐蚀；中间是长杆浸入段，长度根据常规池体的安装高度做了适配，保证探头端部能伸入到液面以下的有效检测层，避开表层浮渣、液面泡沫的干扰，长杆采用耐腐材质设计，适配多数酸碱类待测介质的长期浸泡；上部的安装法兰是整个组件的安装承载结构，法兰上均布的安装孔可以和池体顶部的预留安装支座、或者槽壁的安装支架通过螺栓锁紧固定，法兰上还附带了多个锁紧调节旋钮，可以在安装时调整长杆的伸入深度，适配不同液位高度的槽体，调整到位后锁紧旋钮即可固定杆体位置，避免长期受水流冲击出现移位；底部是探头安装座与润湿杯结构，pH电极从杆体内部穿入后固定在底部安装座上，电极敏感端伸出座体，润湿杯为罩在电极外侧的杯状结构，杯体下部有进液缺口，正常浸入时待测液可以自由进出杯体，保证检测的液体是实时流动的新鲜介质，不会出现杯内液体滞留造成检测值滞后，当液位下降到杯体开口以下时，杯内留存的液体就会包裹电极敏感端，起到保润防护的作用。

　　从设计思路来看，这款组件的结构完全围绕现场安装与维护的实际痛点做了优化：首先是法兰安装的形式，相比螺纹安装的浸入式探头，法兰安装的承重能力更强，适合长杆大伸入深度的安装场景，不会因为杆体受水流晃动出现螺纹滑牙、密封失效的问题；其次是深度可调的锁紧结构，现场安装时不需要提前精准裁切杆体长度，只需要松开旋钮调整杆体伸出法兰的长度，将探头端部调整到设计要求的浸入深度后锁紧即可，大幅降低现场安装的加工难度，适配不同安装高度的支座；润湿杯的设计则直接解决了浸入式pH电极最常见的失效问题——很多现场工况会出现临时液位波动、停机排液的情况，没有保润结构的话，pH电极的敏感玻璃泡暴露在空气中几个小时就会出现脱水失效，再次投用需要重新浸泡活化、校准，甚至直接损坏，带润湿杯的结构就完全规避了这个问题，只要不是长期排空的场景，临时的液位下降都不会影响电极的状态。

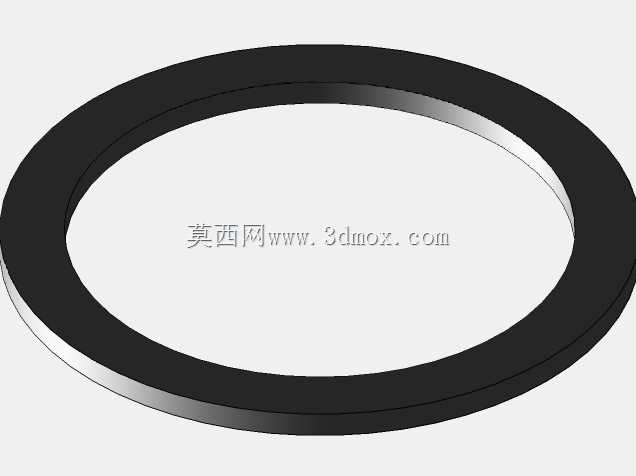

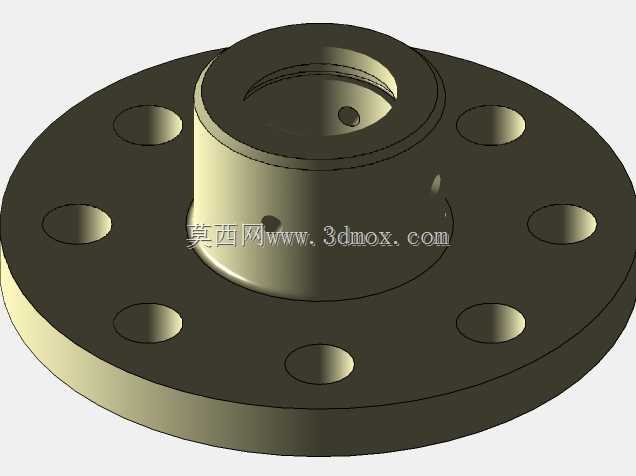

　　关于安装边界与尺寸适配，这款组件的法兰为标准圆形法兰，安装孔的孔位间距适配常规的化工池顶安装支座规格，安装时需要保证法兰安装面的水平度，避免长杆倾斜后探头端部触碰池壁或者池底的搅拌部件；长杆的外径尺寸做了等径设计，穿装法兰时不需要额外做变径适配，杆体内部的穿线孔直径适配常规工业pH电极的电缆外径，电缆密封端可以适配不同线径的电缆做锁紧密封，防护等级满足户外露天安装的要求；底部润湿杯的外径小于法兰外径，安装时可以从法兰上方直接将杆体连带底部润湿杯穿入安装孔，不需要从池体下方往上穿装，适配池顶预留安装孔后下方有液体、无法下人操作的安装场景；安装时需要注意，探头端部的最低位置要距离池底或者槽内搅拌部件至少100mm以上，避免搅拌产生的水流直接冲击探头造成检测值波动，同时也避免探头被池底沉积的污泥包裹，影响检测精度；法兰与安装支座之间需要加装耐腐密封垫片，避免池内的腐蚀性气体沿安装缝隙溢出，腐蚀法兰紧固件与上部的接线结构。

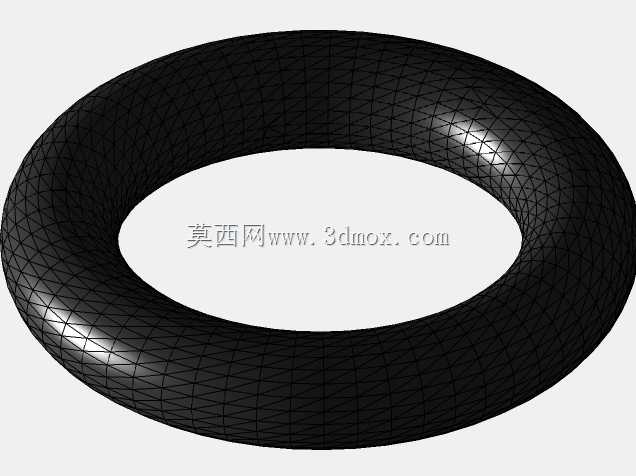

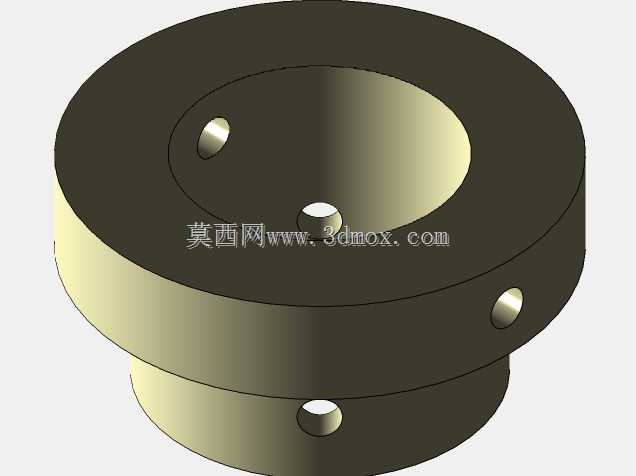

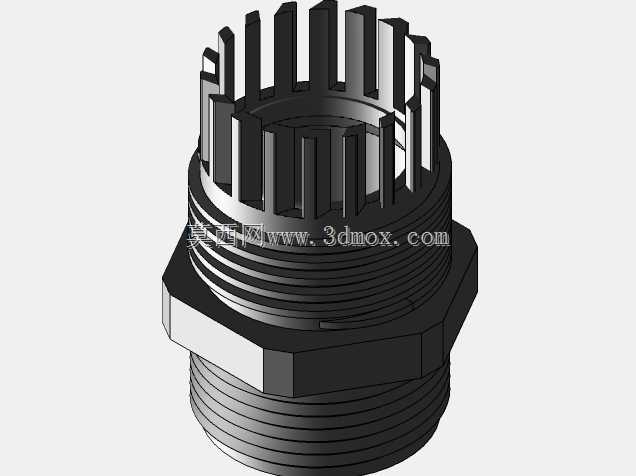

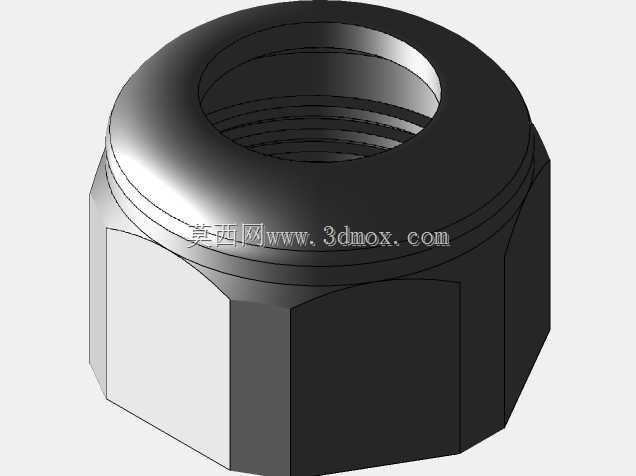

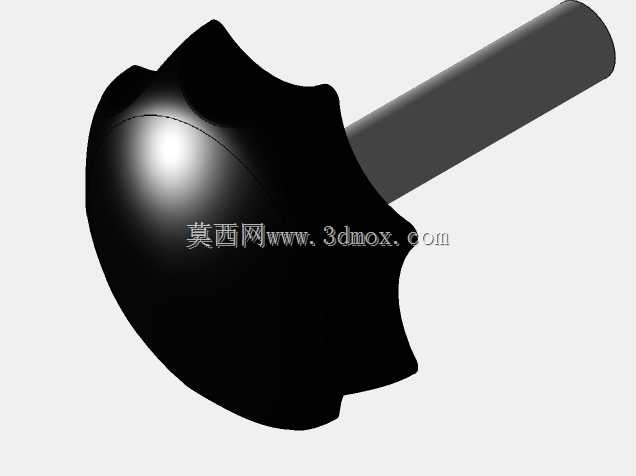

　　从结构建模的角度来看，整个组件的建模逻辑完全按照实际加工装配的顺序搭建：法兰盘为基础安装基体，上面的安装孔、锁紧旋钮安装位都做了精准的位置约束，长杆与法兰的配合为间隙配合，保证调整深度时杆体可以顺畅滑动，锁紧旋钮的前端做了防滑压头结构，锁紧时可以压合在杆体外壁上，不会出现打滑松脱；底部的润湿杯与探头安装座为可拆卸连接，后期更换电极或者清洗润湿杯时可以直接拆下杯体，不需要拆卸整个法兰安装结构；顶部的电缆密封套采用标准的电缆格兰头结构，建模时还原了密封压盖、密封圈的装配关系，能直观看到电缆密封的实现方式。整个组件没有冗余的结构设计，每一部分结构都对应实际使用中的具体需求，不管是用来做现场安装方案的结构验证，还是做水处理监测设备的集成设计参考，都能直接复用相关的结构尺寸与安装逻辑，避免重复设计的工作量。
