Standex Meder LS02浮球式液位检测开关

　　在中小型储液罐体、循环冷却系统、小型液压站、日化灌装生产线的液位监测环节，侧装式浮球液位开关一直是可靠性优先的选型方向，这款LS02型液位开关采用干簧管触发原理，没有复杂的电子电路结构，依靠浮球随液位升降带动内置磁环位移，触发杆体内封装的干簧触点完成通断信号输出，能直接接入PLC开关量输入模块或者小型继电器控制回路，不需要额外配置信号转换模块，接线仅需两根信号线，现场部署的接线工作量极低。

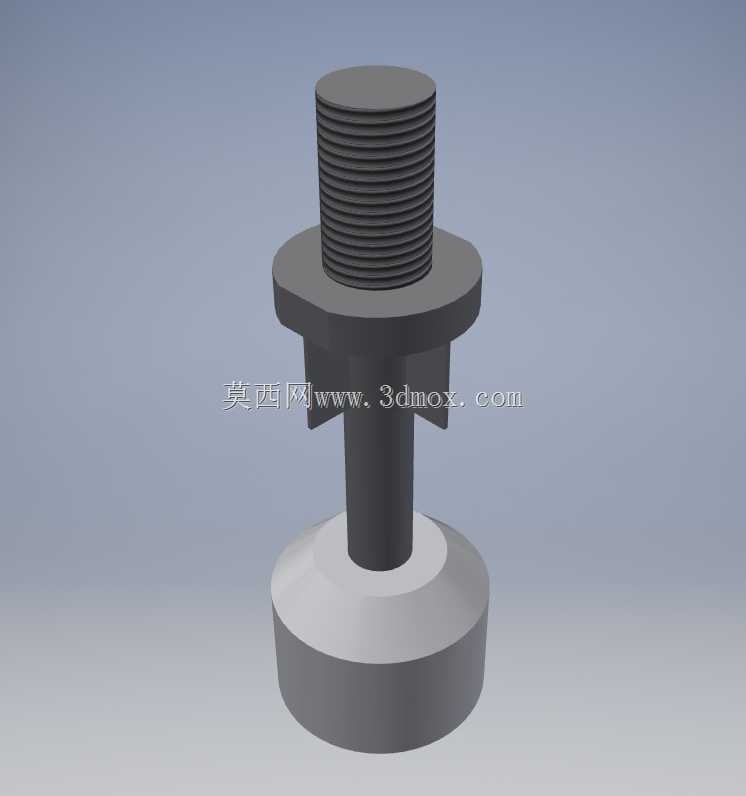

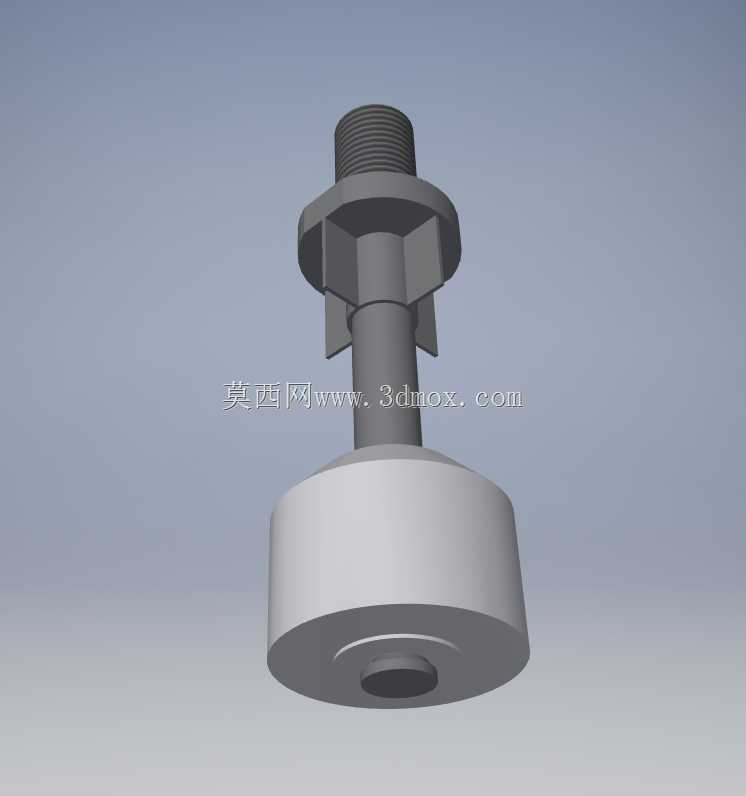

　　从结构设计逻辑来看，这款产品采用侧装螺纹固定的安装形式，上部的外螺纹段搭配六角锁紧结构，安装时只需要在罐体侧壁开好对应尺寸的安装孔，将螺纹段穿入孔内后用螺母从罐体内侧锁紧，配合密封垫片就能完成密封固定，不需要额外焊接安装法兰，适合壁厚在3-8mm的塑料罐体、薄不锈钢罐体的改造加装，不会破坏罐体原有结构强度。杆体部分采用等直径圆柱结构，浮球套在杆体下部，浮球与杆体之间预留了0.8mm的活动间隙，液体波动时浮球能顺畅沿杆体上下滑动，不会因为液体中的微小杂质卡滞，浮球底部做了圆弧过渡设计，不容易积存料液中的纤维、碎屑类杂质，长期在含少量杂质的水基液体、低粘度液压油、切削液中使用也能保持动作顺畅。

　　实际选型时需要注意安装边界，这款开关的螺纹段长度为15mm，六角对边尺寸适配19号开口扳手，安装时罐体外侧需要预留至少30mm的操作空间，方便扳手拧紧锁紧螺母；浮球的最大外径为40mm，罐体内壁距离安装孔中心的距离需要大于22mm，避免浮球升降过程中触碰罐壁导致动作失效。触发液位的位置由干簧管在杆体内的封装位置决定，当液位上升至浮球中心与干簧管位置齐平时，磁环的磁场刚好触发干簧管触点吸合，液位下降至浮球下落至下限位时触点断开，动作回差控制在5mm以内，不会因为液位的微小波动频繁触发信号，能有效减少后端控制回路的误动作。

　　在功能特性上，这款开关的触点为无源干接点形式，既可以接低电压直流控制回路，也能适配交流220V的小功率负载回路，触点最大承载电流能满足常规电磁阀、指示灯的直接驱动需求，不需要额外加装中间继电器。整体结构没有外露的活动电子部件，防护等级能达到IP65，安装在罐体外侧的部分可以耐受常规的车间冲洗、液体飞溅，不会因为进水导致触点短路。浮球采用耐化学腐蚀的工程塑料材质，能适配弱酸弱碱类的水基液体、常规矿物油类介质，不适合用在强有机溶剂、高温浓酸碱的储液场景中。

　　建模过程中需要重点关注几个配合尺寸的还原：螺纹段的牙型要符合标准管螺纹的尺寸公差，六角锁紧位的对边尺寸要和实物一致，方便后续做安装干涉检查；浮球的内孔与杆体的间隙要控制在合理范围，既不能间隙过大导致浮球倾斜卡滞，也不能间隙过小导致杂质卡涩；干簧管的触发位置要在模型中做基准标记，方便后续做整机布局时确认液位触发点的高度是否符合设计要求。在做设备整体装配时，这款开关的安装高度要根据需要的液位报警点调整，比如做低液位保护时，要将触发点设置在泵体吸入口上方50mm的位置，避免泵体空吸；做高液位溢流保护时，触发点要设置在罐体溢流口下方30mm的位置，避免液体溢出。

　　不同于投入式液位传感器需要持续供电输出模拟量信号，这种干簧管式液位开关只在液位到达触发点时才会输出开关信号，平时工作没有功耗，适合长期无人值守的小型设备使用，比如小型冷水机的水箱液位监测、机床切削液水箱的低液位报警、小型净水设备的液位控制，都能稳定工作。结构上没有复杂的密封转动结构，所有电气部件都封装在杆体内部，浮球是唯一的活动部件，故障率远低于光电式、电容式液位检测元件，在对可靠性要求高、维护频率低的工业场景中，这种结构的液位开关一直是性价比极高的选型方案。建模时还要注意浮球的浮力匹配，浮球的壁厚设计要保证在密度0.85g/cm³以上的液体中能顺利浮起，不会因为浮球自身重量过大导致无法触发信号，同时浮球的磁环安装槽要做居中设计，保证磁环与杆体内干簧管的同轴度，避免出现触发位置偏移、触点接触不良的问题。
