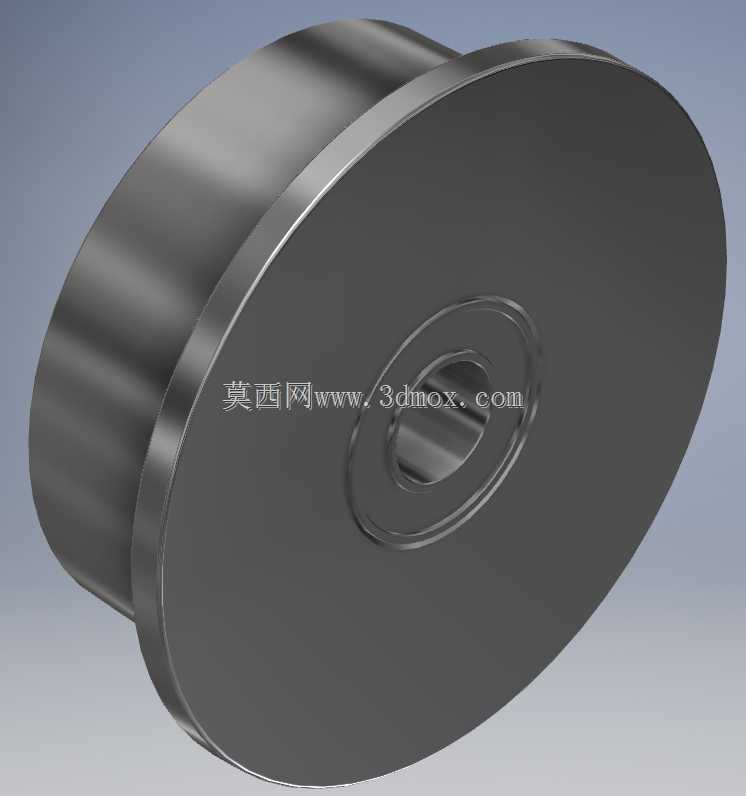

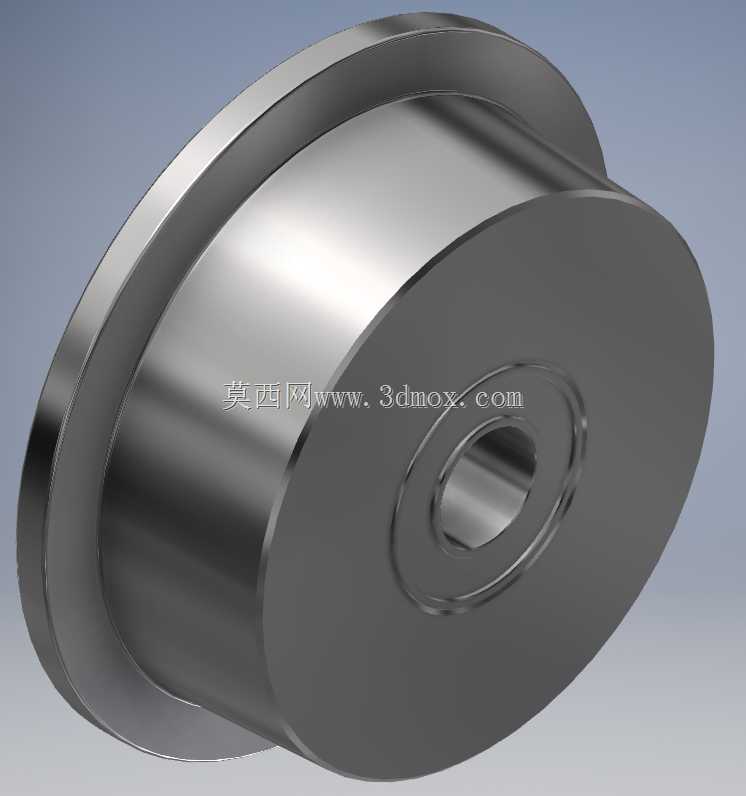

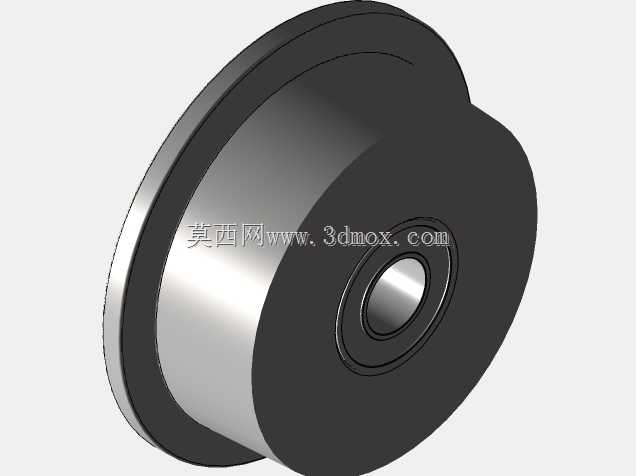

该轮辋车轮主要适配重载型工业移动设备的行走需求,常见于车间重型转运台车、自动化仓储堆垛设备、大型工装夹具移动平台、生产线重载输送单元的行走端,在物流仓储、重型机械制造、汽车总装车间等场景中承担设备整体的承载与移动导向功能,区别于轻型脚轮,该类轮体针对大载荷工况做了结构强化,可适配单轮数百公斤至数吨级的静载与动载需求,轮辋的一体式钢制结构避免了拼接结构在长期交变载荷下出现的焊缝开裂、轮体变形问题。从结构设计来看,轮体采用单轮缘带轮毂凸台的结构形式,中心设置带键槽的安装轴孔,可与驱动轴或从动轴直接配合传递扭矩,轴孔周边做了加厚凸台设计,在轴与轮体配合的位置提升局部结构强度,避免轮体在受侧向力时轴孔位置出现应力集中导致的开裂。
轮辋的踏面采用圆柱面设计,可适配平面钢轨、硬化地坪等多种行走接触面,单侧的轮缘结构可在轨道行走场景下起到导向作用,防止轮体在移动过程中出现脱轨问题,轮缘与踏面之间采用大圆弧过渡,减少应力集中的同时,也能避免轮缘与轨道侧面硬接触时出现的卡滞、啃轨现象。在设计思路上,该系列轮体覆盖了多档控制盘尺寸规格,不同尺寸规格的轮体保持了安装接口的通用性逻辑,同安装轴径的不同载荷等级轮体可实现互换,方便设备在不同载荷需求下的选型替换,无需改动安装支架的结构尺寸。轮体的整体外形采用回转体对称结构,加工时可通过车床一次装夹完成主要型面的加工,保证各型面的同轴度要求,减少加工工序带来的形位公差累积,轮毂位置的内凹结构一方面减轻了轮体的整体自重,
另一方面也为轴端的锁紧螺母、挡圈等紧固件预留了安装空间,避免轮体安装后紧固件突出轮体端面与周边结构发生干涉。从安装边界来看,轮体的轴向总宽度、轮缘外径、踏面直径、轴孔直径均做了标准化的尺寸约束,安装时需保证轴的配合公差满足过渡配合要求,键槽的尺寸与轴上键的尺寸匹配,安装后轮体的轴向窜动量需控制在合理范围内,避免轮体在高速移动时出现晃动。轮体的踏面表面做了硬化处理,表面硬度可满足长期在硬化地面或钢轨上行走的耐磨需求,减少长期使用后的踏面磨损量,延长轮体的使用寿命。在实际选型应用中,需根据设备的总载荷、单轮承载占比、行走速度、接触面材质、是否有驱动需求等参数匹配对应规格的轮体,当应用于有冲击载荷的场景时,需在轮体安装位置搭配缓冲结构,
避免瞬时冲击载荷超过轮体的承载极限导致轮体碎裂或变形。该轮体的结构设计充分考虑了重载移动场景下的实际使用痛点,没有多余的冗余结构,各部位的尺寸设计均围绕承载、安装、耐磨、导向四个核心功能展开,轮辋与轮毂的过渡位置采用渐变壁厚设计,从轮毂位置的最大壁厚逐步过渡到轮缘位置的壁厚,在保证整体强度的前提下尽可能控制轮体自重,降低设备移动时的驱动负载。对于三维建模从业者而言,搭建该类轮体模型时需重点关注各回转面的同轴度公差、轮缘与踏面的过渡圆角尺寸、轴孔与键槽的位置度要求,这些尺寸直接影响后续轮体加工后的装配精度与使用性能,建模时可通过参数化设计的方式搭建不同规格的轮体模型,通过修改关键尺寸参数快速生成全系列的轮体模型,提升系列化产品的建模效率,同时需注意轮体各部位的壁厚均匀性,避免出现壁厚突变导致的热处理变形问题,在模型的细节处理上,需还原踏面与轮缘的表面处理特征,保证模型与实际加工后的产品外观一致,方便后续做设备整体的装配校验与运动仿真,验证轮体在设备移动过程中是否会与周边的支架、护板等结构发生运动干涉。
- 全部评论(0)
- 模板大小: 908.35 KB
- 售价:5金币
- 下载次数: 29
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用五金配件
