这类钢制轮辋滚轮在工业场景里的应用覆盖范围极广,从车间内部的重载物料转运台车、自动化立体仓库的堆垛机行走轮,到生产线上的工装板输送导向轮、重型设备的移动支撑轮,都能见到同结构产品的身影。不同于普通橡胶包胶轮,全钢制的轮体结构能承受更高的径向载荷,在有金属碎屑、焊渣、切削液飞溅的机加工车间环境里,也不会出现包胶层被腐蚀、割破脱落的问题,长期使用的磨损量远低于非金属轮面产品。

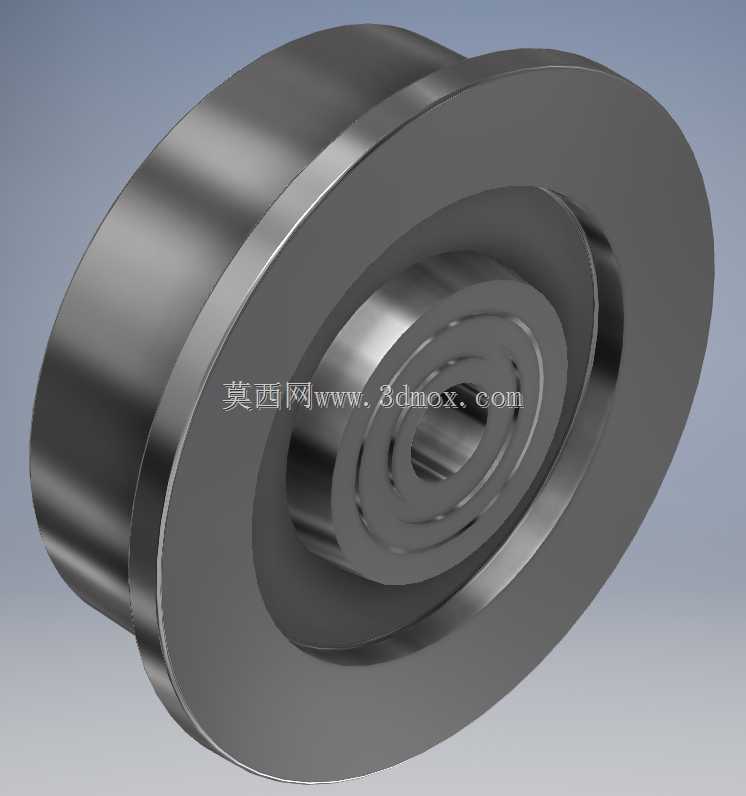

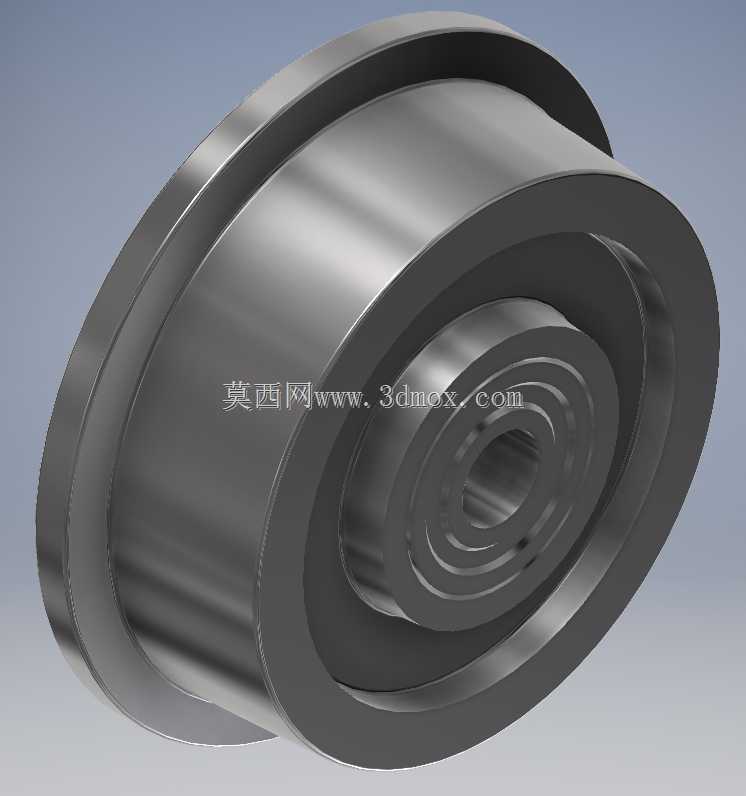

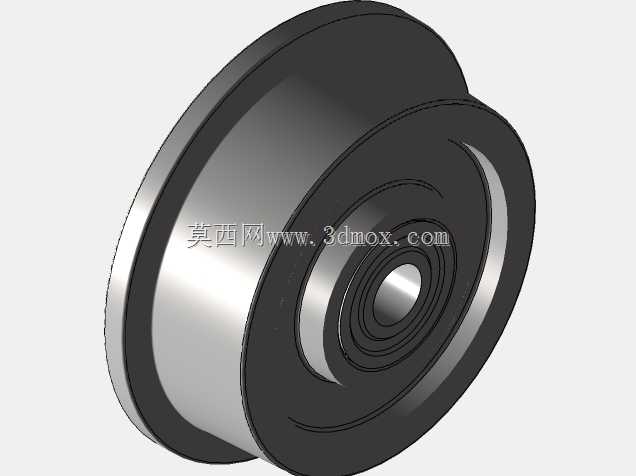

从功能特性上看,该系列滚轮采用单轮缘的结构设计,轮缘凸起部分可以卡在轨道侧面,避免行走过程中出现脱轨偏移,适配轻轨、方钢轨道以及车间地面的预埋导向槽使用。轮体中心的阶梯孔结构是为了适配标准规格的滚动轴承安装,孔位的同轴度公差控制在IT7级范围内,能保证轴承压装后不会出现偏摆,减少滚轮转动过程中的径向跳动,降低行走时的噪音和轴承额外载荷。轮面采用了微圆弧的轮廓设计,和轨道接触时不会出现应力集中的棱边接触,既能减少轨道表面的压痕损伤,也能让滚轮在通过轨道接缝、微小地面凸起时更平稳,不会出现卡滞或剧烈跳动。
设计这类滚轮的时候,首先要明确不同规格对应的载荷边界,100、125、150、180、200、250这几个直径规格,分别对应从300kg到1200kg不等的单轮额定载荷,轮体的壁厚会随着直径增大同步增加,保证在满载工况下轮辋不会出现塑性变形。轮缘的高度设计需要兼顾导向性能和过弯能力,过高的轮缘会增加滚轮过弯时和轨道的滑动摩擦阻力,过低则容易在轨道安装存在水平偏差时脱轨,通常轮缘高出轮面的尺寸控制在3-5mm区间,配合1:10的轮缘侧面斜度,能让滚轮在通过弯道时自动找正,减少硬摩擦。中心轴承安装位的挡肩尺寸需要匹配所选轴承的外圈定位要求,挡肩的高度不能超过轴承外圈的倒角范围,避免压装时轴承外圈无法贴合定位面,同时要预留润滑脂的存储空间,在长期免维护的工况下也能保证轴承润滑充足。
安装边界方面,该系列滚轮的中心安装孔适配深沟球轴承的标准外径,不同直径规格对应的轴承内孔范围从12mm到30mm不等,可以根据安装轴的直径选择对应规格的滚轮。轮体的总宽度随直径增大从40mm增加到70mm,安装时需要预留至少2mm的轴向窜动间隙,避免设备机架加工的尺寸偏差导致滚轮被轴向卡死。轮缘的外径比轮面工作直径大8-12mm,设计安装支架的时候,支架内侧和轨道侧面的间隙需要控制在2-3mm,既要保证轮缘能起到导向作用,又不能让支架和轨道发生干涉。如果是在地面无轨道的场景使用,也可以拆除轮缘结构直接作为平滚轮使用,此时轮面的接触宽度更大,地面压强更低,适合在环氧地坪、钢板地面上行走,不会压坏地面涂层。
在实际选型过程中,还要考虑使用场景的线速度要求,全钢制滚轮在无润滑的钢对钢摩擦工况下,长期运行的线速度建议不超过1m/s,速度过高会导致轮面和轨道的磨损急剧加快,如果需要更高的行走速度,可以在轮面进行淬火处理,将表面硬度提升到HRC45-50,能大幅提升耐磨性能。对于有腐蚀性环境的使用场景,比如电镀车间、化工物料转运场景,还可以在轮体表面做镀锌或达克罗处理,避免锈蚀导致轮面凹凸不平,影响行走平稳性。这类滚轮的结构没有复杂的异形曲面,建模过程中通过旋转特征就能完成主体结构,再对边缘的安装倒角、轴承位的退刀槽进行细节处理即可,建模时需要注意不同规格的尺寸参数是成比例变化的,可以通过配置特征快速生成全系列的模型,方便不同载荷场景的选型调用。
