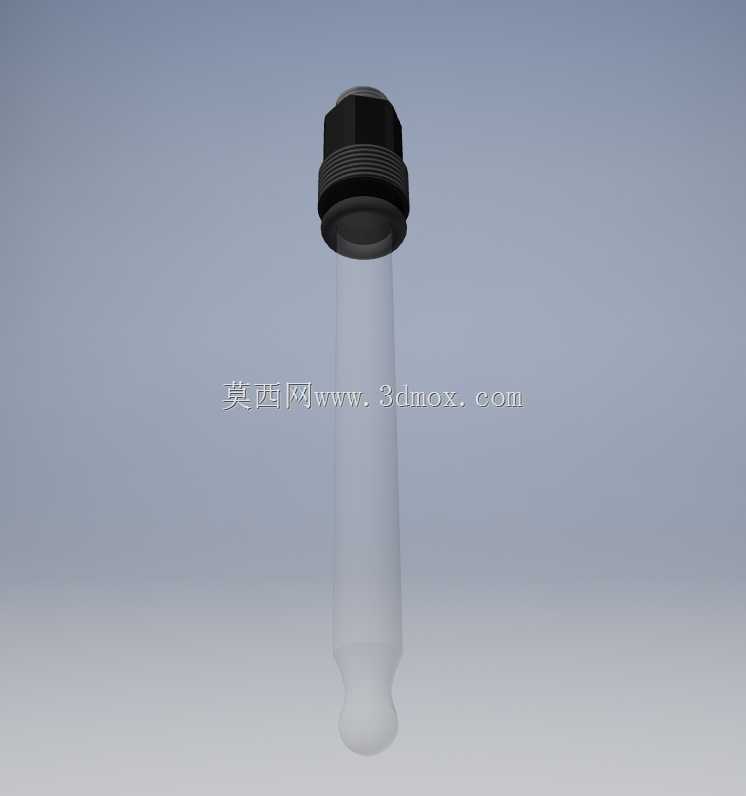

工业在线检测用Jumo-tecLine标准pH电极

　　在水处理、化工制程、食品饮料发酵、制药纯化水等连续生产场景中，pH值是核心工艺控制参数，电极作为直接接触介质的检测前端，其安装适配性、结构可靠性直接决定整套检测系统的长期运行稳定性。这款标准型pH电极的三维结构，完全围绕工业现场的浸入式安装需求做结构适配，没有多余的装饰性设计，所有外形特征都服务于安装密封、信号传输、介质接触三个核心功能。

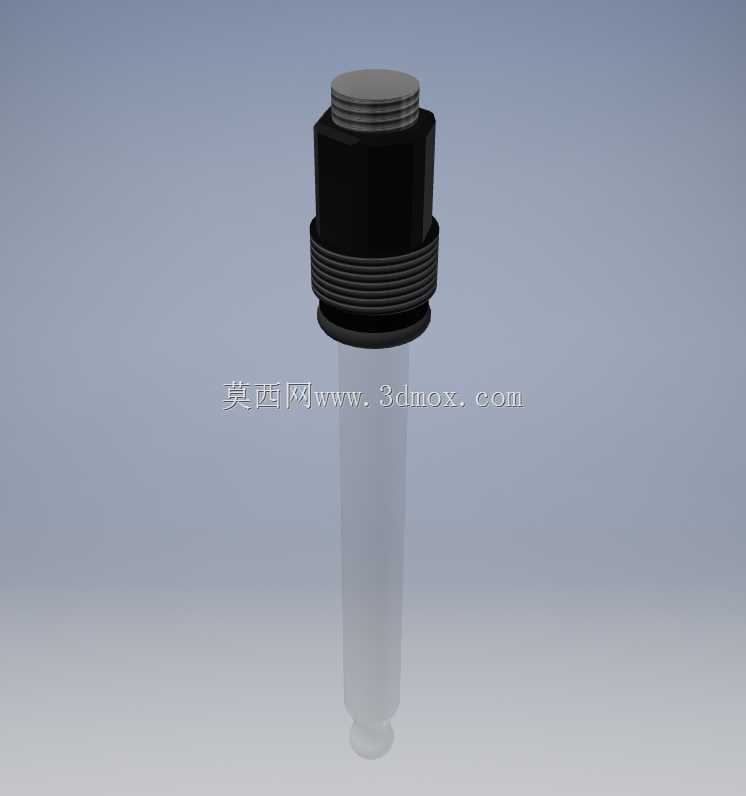

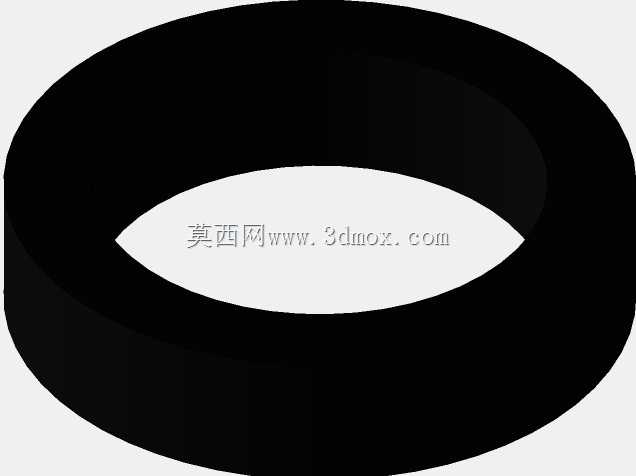

　　从结构设计逻辑来看，电极上部的外螺纹段是核心安装接口，采用标准管螺纹规格，可直接适配工艺管道侧壁的安装基座、敞开式反应池的安装支架、流通式检测池的预留接口，螺纹段下方的多道环形槽结构，是为配合O型密封圈做径向密封设计，安装时无需额外加工密封面，只要匹配对应规格的密封圈，就能耐受1MPa以内的管路静压，避免工艺介质从安装缝隙渗漏，也能防止外部水汽侵入电极内部的信号传输通路，适配绝大多数常温常压的工业制程工况。电极上部的六角拧动结构，完全匹配标准扳手的夹持尺寸，现场安装时不需要定制专用工装，用普通活动扳手或者开口扳手就能完成拧紧操作，拧动时的受力面做了加厚处理，避免安装扭矩过大时出现塑料壳体开裂的问题，这也是很多非标准电极容易忽略的细节——现场安装工人的操作扭矩往往不会严格控制，结构强度冗余不足很容易导致安装阶段的零件报废。

　　电极下部的玻璃传感段做了等径圆柱设计，长度覆盖常规浸入式安装的插入深度要求，安装后传感端可以完全浸没在流动的工艺介质中，不会因为液面波动出现传感端暴露在空气中的情况，减少测量值跳变、电极干放损耗的问题。玻璃段与上部塑料壳体的衔接位置做了圆弧过渡，没有直角应力集中点，既可以避免安装、拆卸过程中磕碰导致的玻璃碎裂，也能减少介质中的纤维、颗粒物在衔接位置的挂壁堆积，降低日常维护的清洁频次。电极顶端的信号输出端采用标准同轴接口结构，可直接匹配通用的pH变送器信号电缆，不需要定制专用转接头，信号传输路径做了全屏蔽结构设计，可适配工业现场变频器、动力电缆密集的电磁干扰环境，避免信号传输过程中出现数值漂移。

　　从安装边界尺寸来看，电极整体外径控制在常规pH电极的通用尺寸区间，安装时在基座上预留的开孔尺寸不需要做特殊调整，可直接替换同规格的其他品牌电极，降低设备改造的适配成本；整体长度适配绝大多数标准安装护套管的深度，不需要额外裁切护套管或者加装延长杆。电极的外露结构没有易积料的凹槽、尖角，日常维护时用软布擦拭就能清除表面附着的介质残留，对于含有少量悬浮物的污水、发酵液工况，也不会因为结构挂料导致测量响应速度变慢。

　　在实际选型应用中，这款电极的结构适配性覆盖了绝大多数不需要高温高压、强腐蚀的通用pH检测场景，做三维建模时可以直接调用该模型完成检测点位的装配干涉校验，提前确认安装后电极与管道内构件、搅拌桨、池壁的安全距离，避免现场安装时出现长度过长碰擦转动部件、长度过短传感端无法接触介质的问题。建模过程中还原的螺纹规格、密封槽尺寸、夹持位尺寸，都可以直接作为安装基座设计、支架开孔的尺寸参考，不需要反复核对实物样品的测绘数据，能大幅缩短过程检测系统的设计周期，也能减少现场安装时的尺寸适配问题。
