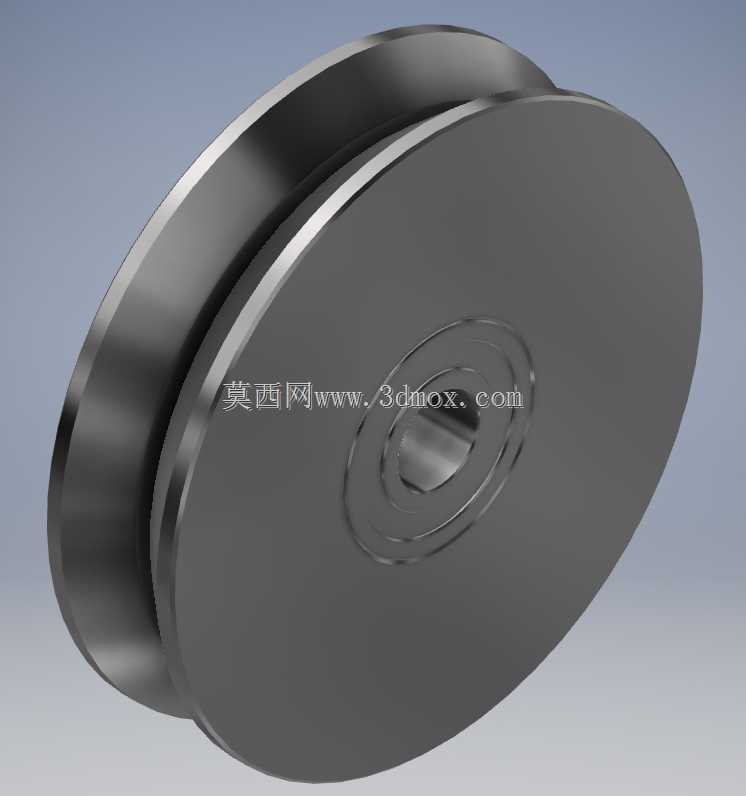

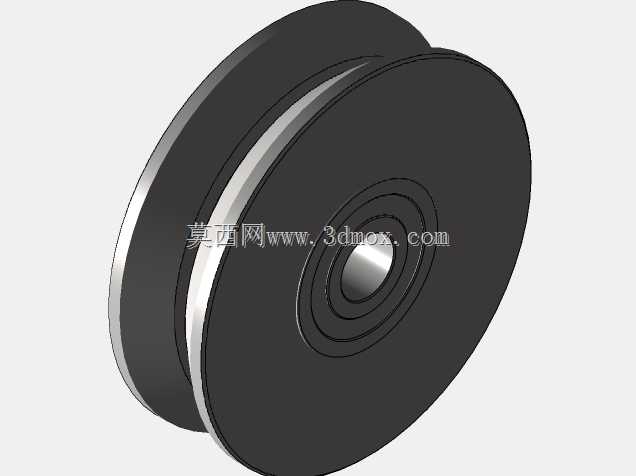

Blickle DSPK系列钢制轮辋车轮结构

　　这类带导向轮缘的钢制轮辋车轮，常被应用在厂区轨道输送线、重型仓储货架移动机构、车间重载转运台车、自动化立库堆垛机行走端等需要沿固定轨道行进的场景中，轮缘的凸起结构能够精准卡合在轨道侧面，避免设备行进过程中出现脱轨偏移，相比普通无轮缘的平面行走轮，在固定路径的长距离往复移动场景下对位精度更高，不需要额外加装侧面导向轮组就能完成路径约束，能简化行走机构的整体结构，降低配套安装件的数量与装配复杂度。从结构设计来看，车轮主体采用整体钢制加工成型，轮面与轮缘之间采用圆弧过渡处理，避免应力集中导致的轮缘崩裂问题，中心的安装轴孔做了同轴度公差约束，能保证车轮转动时的径向跳动量控制在合理区间，减少行走过程中的颠簸与异响，轴孔周边的环形加强凸台，

　　能够提升轮毂部位的结构强度，在承受大吨位径向载荷时不会出现轮毂开裂、轴孔变形的问题。轮辋的行走面做了平整化处理，表面粗糙度控制在适合轨道接触的区间，既不会因为过于光滑导致轨道接触面打滑，也不会因为粗糙度过高加快轨道与轮面的磨损速度，轮缘的高度经过适配常规轻型钢轨、方钢轨道的尺寸设计，既能够保证足够的导向限位能力，又不会因为轮缘过高导致与轨道底部安装件发生干涉。在尺寸覆盖上，该系列车轮包含50、75、100、120、125、150、200等多个控制盘直径规格，能够适配不同载荷等级、不同安装空间的设备需求，选型时可以根据设备的单轮承载需求、轨道的宽度尺寸、安装位的轴向空间来匹配对应规格，安装边界上需要注意中心轴孔的配合公差，

　　装配时要保证轴与孔的配合间隙符合转动要求，同时要预留出轮缘与轨道侧面的合理活动间隙，避免热胀冷缩或者安装对位偏差导致轮缘与轨道卡滞。在实际设备应用中，这类车轮不需要额外包覆聚氨酯或者橡胶材质，全钢制的结构能够承受更高的环境温度，在焊接车间、热处理车间等有高温辐射的场景下也能稳定使用，不会出现包胶层融化、脱落的问题，同时钢制轮体的抗冲击性能更强，在承受重载启动、急停的冲击载荷时，不会出现轮体变形、破损的情况，适合在重载、高频次往复移动的工况下长期使用。设计建模过程中，需要重点保证轮缘与行走面的同轴度，中心轴孔与轮体的回转中心重合度，同时要注意轮毂部位的壁厚均匀性，避免加工过程中因为壁厚不均导致的动平衡问题，

　　对于不同直径规格的同系列车轮，可以通过参数化驱动的方式快速生成对应尺寸的模型，只需要调整轮径、轮缘高度、轴孔直径、轮毂厚度等关键参数，就能快速适配不同的选型需求，提升设备设计阶段的选型建模效率，不需要针对每个规格单独重新绘制模型。在装配验证环节，将车轮模型导入设备整体装配体后，需要模拟车轮沿轨道行进的全行程，检查轮缘与轨道侧面的间隙是否合理，车轮转动时是否会与周边的安装支架、驱动部件发生运动干涉，同时要校核轴孔与连接轴的配合长度是否满足承载要求，避免因为配合长度不足导致轴部应力过大出现断裂问题。
