Kobold NES多级电导率液位开关结构

　　在工业流体储配、制程反应、水处理等场景中，液位检测是保障系统稳定运行的核心环节，这类多级电导率式液位开关，常被部署在中小型储液罐、清洗槽、电解液储槽等容器上，用于实现多点位的液位阈值触发，相比浮球式、超声波式检测方案，电导率式方案依靠液体导电特性触发信号，没有活动机械部件，在含杂质、有一定粘度的导电液体工况下，长期运行的可靠性更突出，不会出现浮球卡滞、超声信号被泡沫干扰的问题。

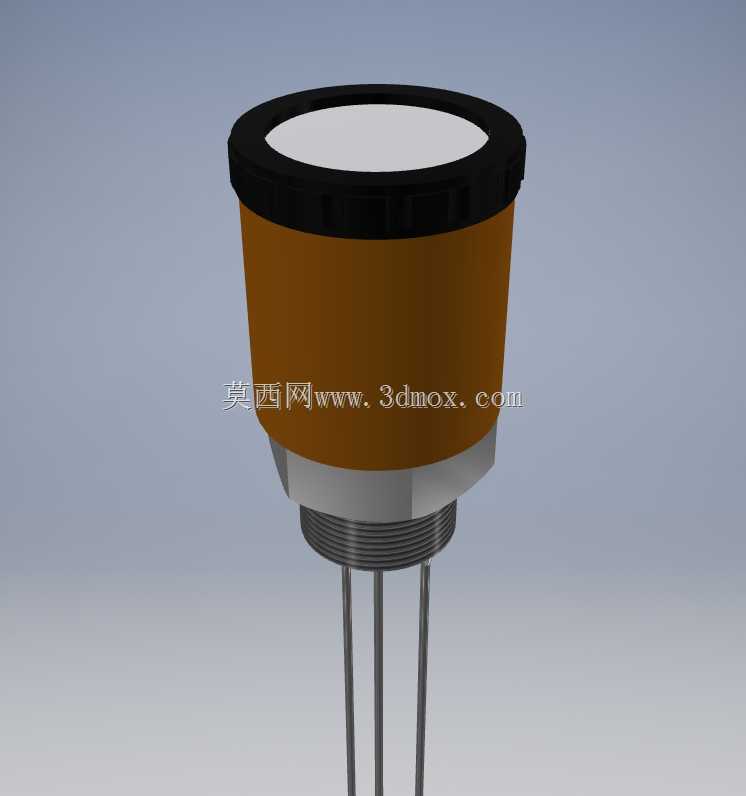

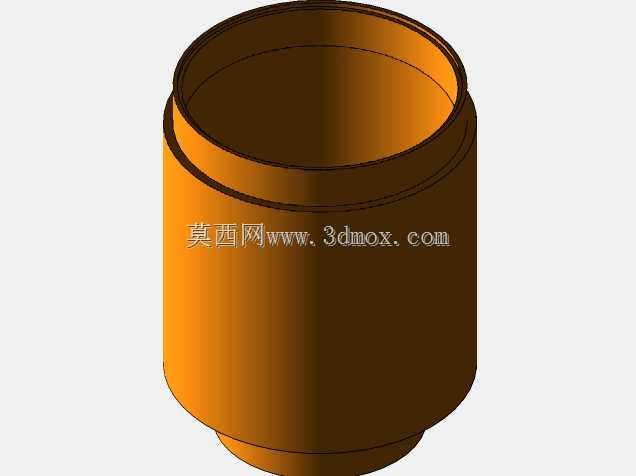

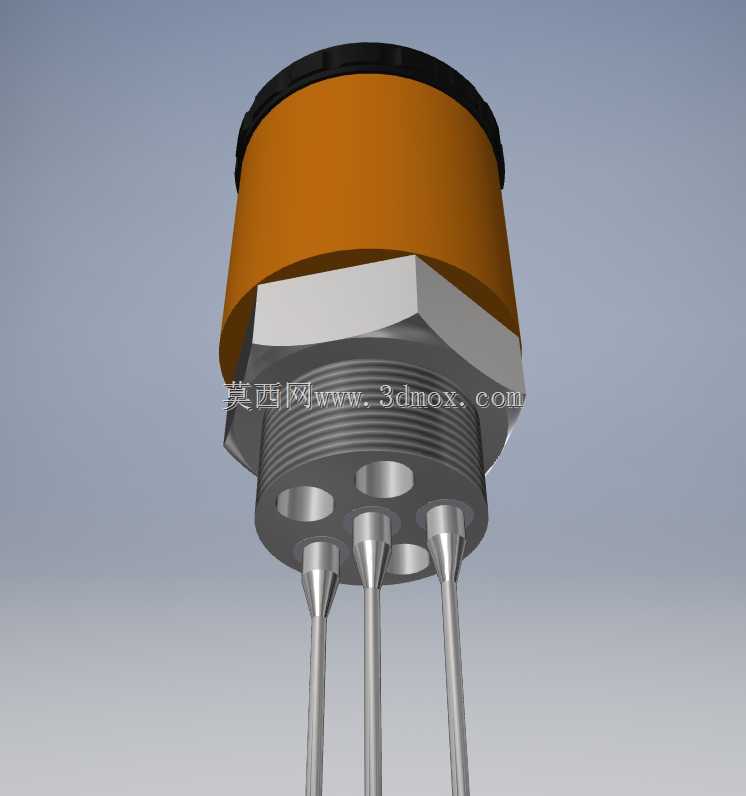

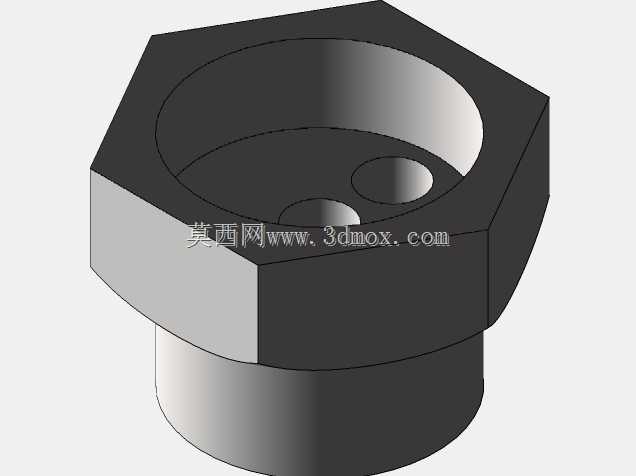

　　从结构设计来看，这款液位开关采用顶部六角螺纹安装结构，外螺纹适配容器壁的标准安装螺纹孔，六角部位可供扳手施加拧紧力矩，安装时无需额外设计复杂的固定支架，直接在容器侧壁或顶部预设对应规格的螺纹开孔，配合密封垫片即可完成安装固定，安装边界清晰，螺纹段长度适配常规壁厚的储液容器，不会出现螺纹过长干涉内部构件、过短无法有效密封的问题。顶部的橙色绝缘护罩采用工程塑料材质，既可以隔绝内部接线端子与外部金属构件的导电接触，也能抵御现场少量的液体飞溅、粉尘附着，护罩与下部金属基座采用卡扣加密封胶圈的配合方式，日常维护拆解接线时无需破坏整体密封结构。

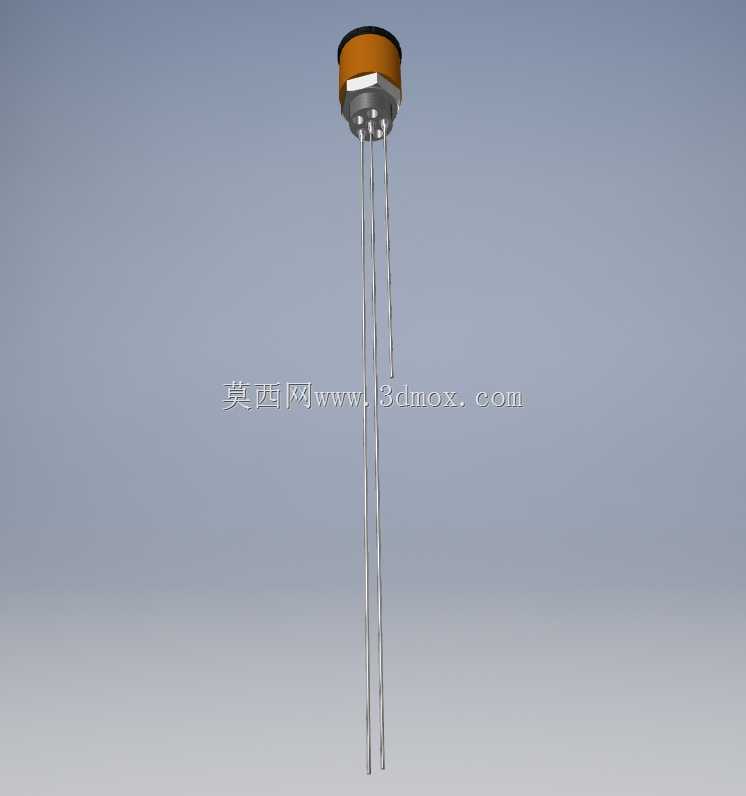

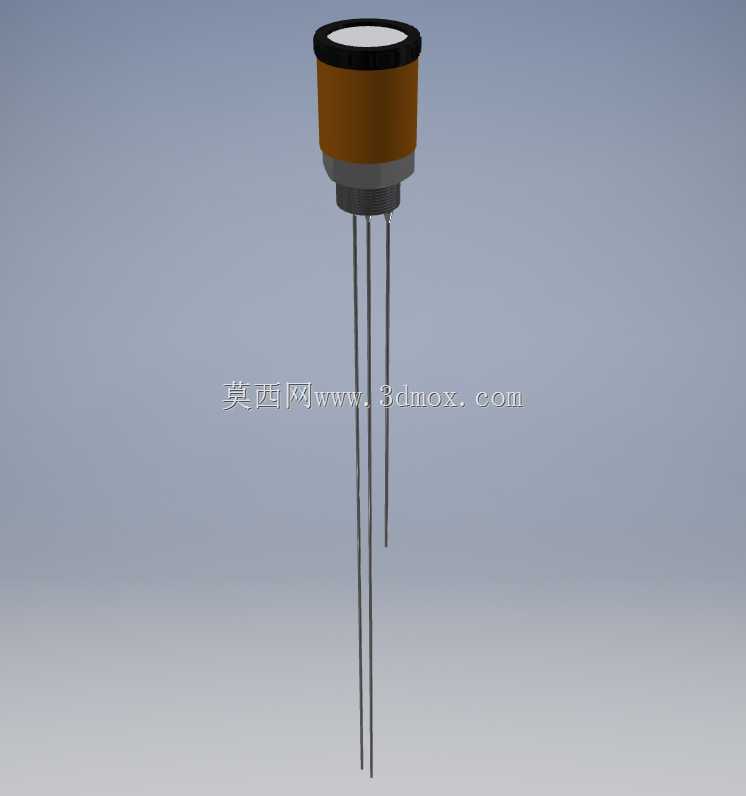

　　下部延伸出的多根金属检测探针，是实现多级液位检测的核心部件，不同长度的探针对应不同的液位高度阈值，当液位上升接触到对应长度的探针时，探针与公共极之间通过导电液体形成导通回路，触发对应的开关信号，可分别对应低液位报警、补液启动、高液位停止、溢流报警等不同的控制逻辑，探针采用耐腐蚀的金属材质，可适配常规水性液体、弱酸碱电解液等工况，探针与基座之间采用绝缘密封结构，避免液体从探针安装位置渗漏到接线侧，同时隔绝不同探针之间的信号干扰。

　　在实际选型适配时，需要根据容器的实际高度、需要检测的液位点位数量，调整对应探针的长度，这款模型的探针长度比例按照常规小型储槽的检测需求设置，建模时还原了探针的同轴度要求、基座螺纹的标准牙型、六角部位的对边尺寸，结构工程师在做储液罐整机设计时，可以直接调用该模型完成装配干涉检查，确认安装位置周边是否有管道、搅拌构件等会与探针产生干涉，提前调整安装点位，避免现场安装时出现结构冲突。

　　设计思路上，这款产品优先考虑了现场安装的便捷性与长期运行的稳定性，没有多余的冗余结构，整体结构紧凑，顶部接线空间预留充足，可适配常规的线径电缆接入，接线端子部位的绝缘隔层设计，避免多组信号线之间出现短接问题。密封结构采用多道O型圈设计，分别在螺纹安装面、探针安装位、护罩结合面设置密封点，可满足常规工业场景的防护等级要求，不会因为现场的淋水、潮气侵入导致内部电路短路。

　　在设备集成应用中，这类液位开关的输出信号可以直接接入PLC的数字量输入模块，无需额外的信号转换模块，信号响应速度快，液位接触探针的瞬间即可完成信号触发，没有机械结构的动作延迟，对于需要快速触发补液、断液逻辑的制程场景，这种响应特性可以有效避免液位溢出、泵空转等问题。相比单点位的液位开关，多级结构可以用一个安装开孔实现多个液位点位的检测，减少了容器壁的开孔数量，降低了容器的渗漏风险，也减少了现场接线、安装的工作量，在小型一体化流体设备中应用时，可以有效压缩设备的整体体积，减少检测元件的占用空间。

　　建模过程中对各部件的配合公差做了对应还原，螺纹部位的配合间隙、探针与绝缘套的过盈配合量、护罩与基座的卡扣配合尺寸都按照实际加工要求设置，结构工程师可以参考该模型的尺寸比例，调整适配自身设备的安装规格，比如根据容器的承压要求调整基座的材质厚度，根据检测液体的腐蚀特性更换探针的材质，根据现场的防爆要求调整护罩的结构形式，核心的安装接口、检测逻辑结构可以直接复用，缩短非标设备的设计周期。
