1/4UNC规格一字槽摄像头固定螺钉

　　在消费类影像设备、桌面视觉采集装置、小型监控模组的装配环节里，这类1/4UNC规格的一字槽螺钉是出镜率极高的紧固连接件，很多做小型设备结构设计的工程师，在做摄像头模组固定方案时，都会优先考虑这类标准牙型的紧固件，不用额外定制特殊螺纹，供应链成熟，装配容错率也高。

　　从实际使用场景来看，这类螺钉主要承担摄像头模组与安装支架、设备壳体之间的刚性连接任务，不管是桌面直播用的外接摄像头、工业视觉检测工位的小型图像采集单元，还是DIY监控装置的模组固定，都能看到这类螺钉的身影。它的螺纹采用UNC统一粗牙标准，和市面上绝大多数摄像头底部的预置螺孔完全匹配，不需要额外攻丝或者做螺纹转换，装配时只需要普通一字螺丝刀就能完成锁紧，不需要特殊的专用工具，不管是产线批量装配还是用户自行拆装调整角度，操作门槛都很低。

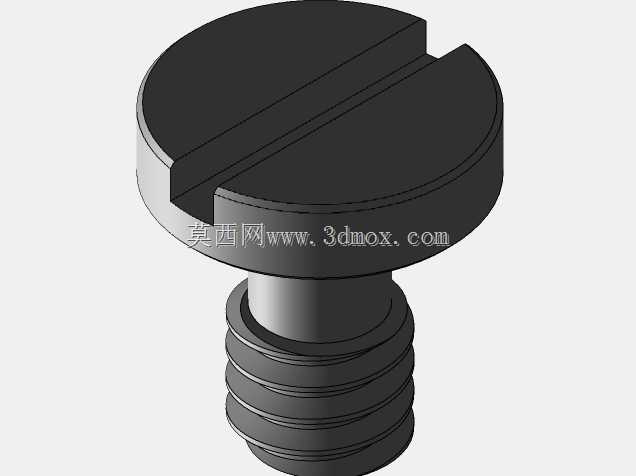

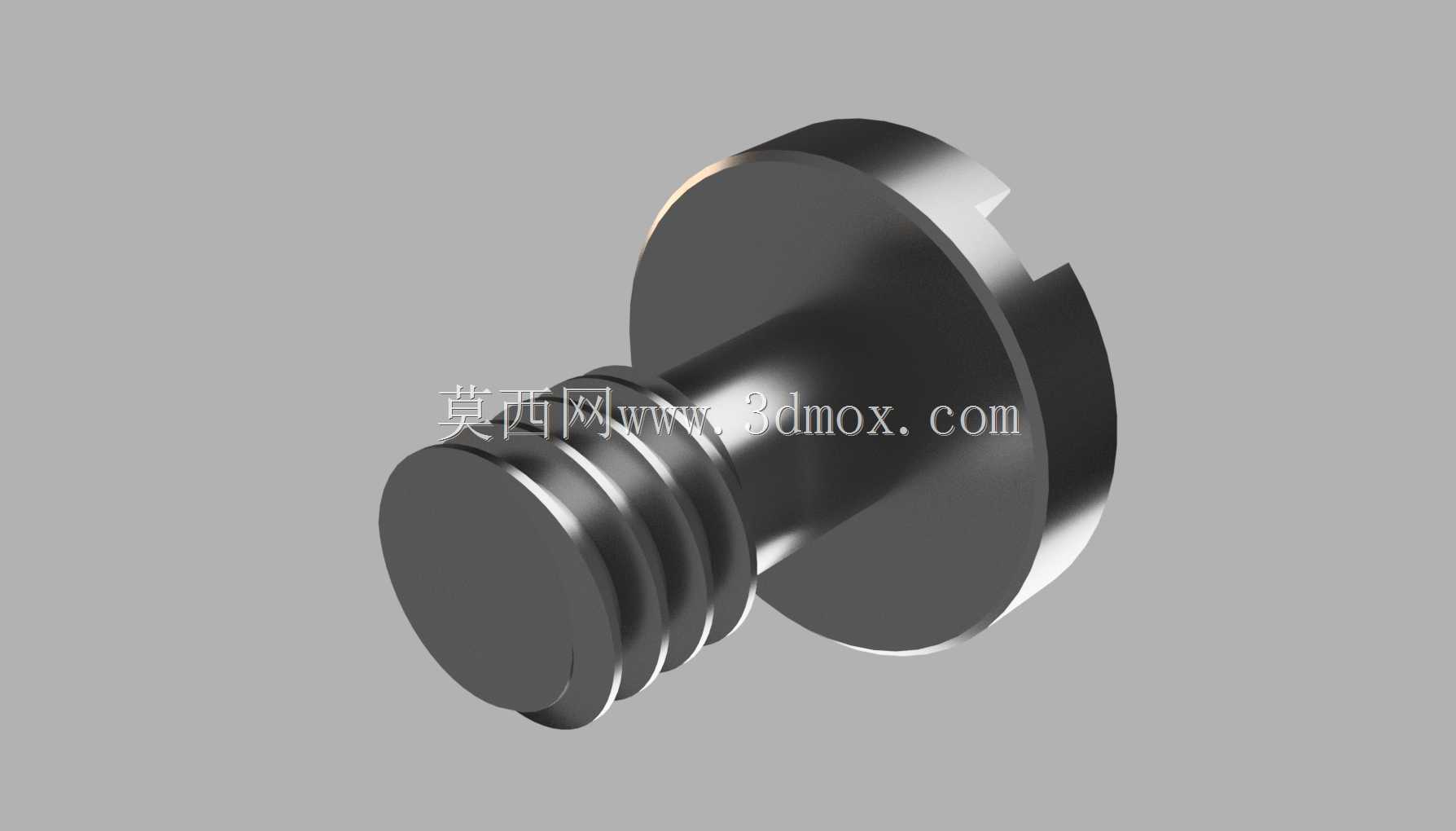

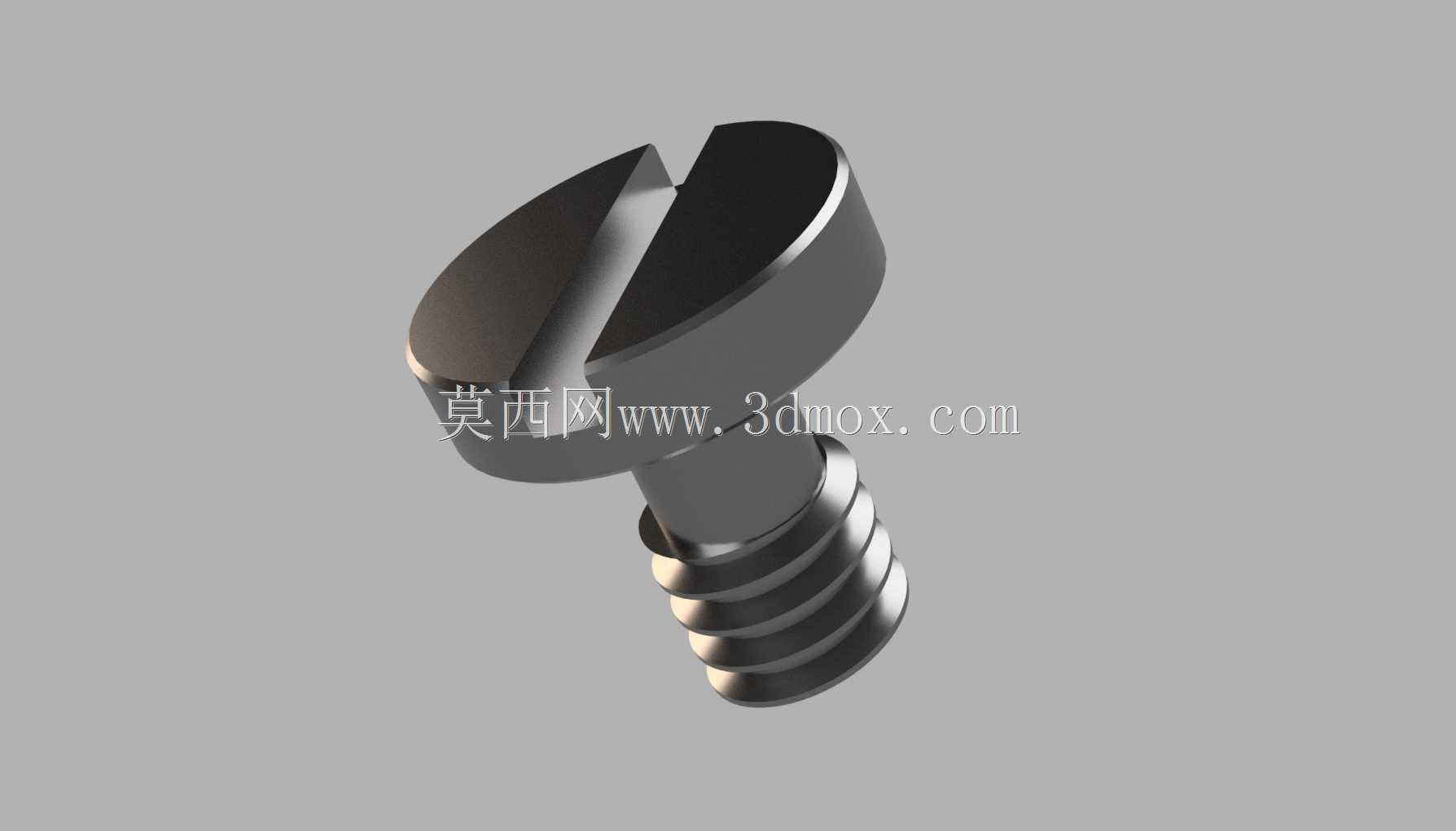

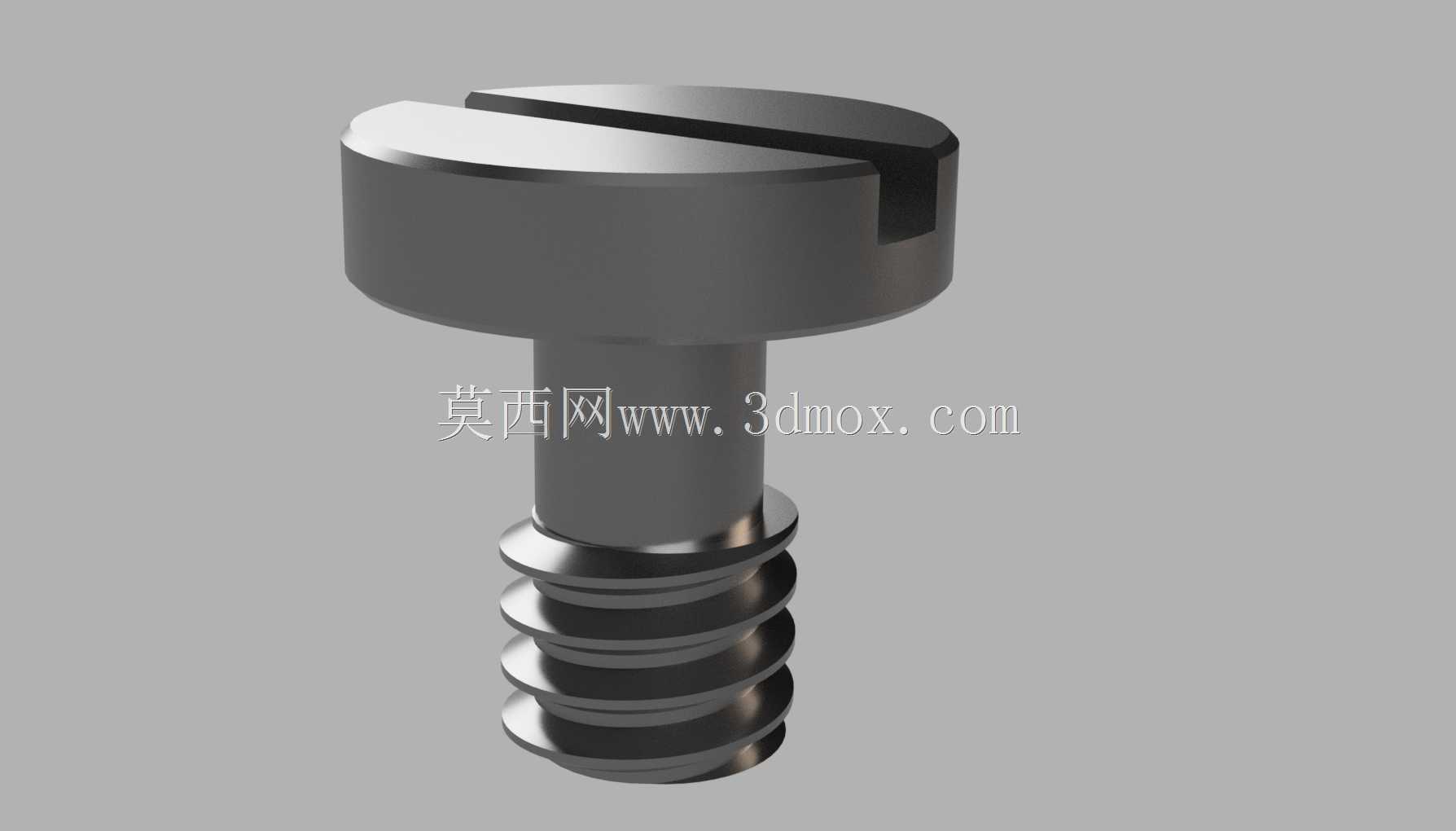

　　从结构设计的角度来看，这款螺钉采用了长颈台阶式的结构设计，头部是标准的一字开槽圆柱头，槽口宽度匹配常规一字螺丝刀的刀头厚度，锁紧时不容易出现滑牙的情况。头部直径设定为12毫米，这个尺寸刚好能覆盖摄像头安装孔的沉台区域，锁紧时不会因为头部过小压裂塑料壳体，也不会因为头部过大干涉周边的接线或者调节结构。头部下方的光杆段长度做了精准控制，装配时光杆部分会先穿过安装支架的过孔，再让螺纹段旋入摄像头的螺孔，这样的设计能避免螺纹段在穿过支架过孔时刮伤支架表面的喷涂层或者氧化层，同时光杆段和过孔的小间隙配合，还能起到一定的定位作用，让摄像头安装后不会出现横向的窜动。

　　尺寸边界上，螺钉整体头部高度为13毫米，这个高度既保证了一字槽有足够的深度来传递锁紧扭矩，又不会因为头部过高突出设备表面，影响设备的整体外观或者造成磕碰。螺纹段长度为5毫米，这个长度是经过实际装配验证的，旋入摄像头底部的预置螺孔后，既不会因为螺纹旋入深度不够导致连接强度不足，出现摄像头松动偏移的情况，也不会因为螺纹旋入过深顶到摄像头内部的PCB板或者成像元件，造成硬件损坏。螺纹为右旋粗牙，螺距符合UNC标准的1/4规格要求，螺纹牙型的公差控制在6g级，和常规6H级的内螺孔配合时，锁紧顺畅不会出现卡滞，同时连接后的防松性能也能满足日常使用的振动要求，哪怕是设备在移动或者轻微振动的场景下使用，也不会轻易出现松脱的情况。

　　在做这类紧固件的三维建模时，需要重点关注几个细节：首先是一字槽的槽口边缘要做微小的倒角处理，实际生产中这个倒角能去除冲压槽口时产生的毛刺，装配时也能让螺丝刀头更顺畅地卡入槽内；其次是光杆段和螺纹段的衔接处要做退刀槽结构，这个结构是车削加工螺纹时必须的工艺结构，没有退刀槽的话，螺纹收尾处会有不完整的牙型，装配时容易卡在安装过孔的位置；最后是头部的顶面和圆柱面的衔接处要做小圆角过渡，避免锐边造成装配人员划伤，也能提升零件的外观质感。

　　很多刚入行的结构工程师在选这类固定螺钉时，容易忽略光杆段长度的匹配问题，直接选全螺纹的螺钉来用，结果装配时螺纹刮花支架表面，或者螺纹旋入深度不好控制，要么锁不紧要么顶坏内部元件，这种长颈台阶式的螺钉就是专门针对这类安装场景优化的结构，能省去很多装配时的调试麻烦。另外一字槽的设计相比十字槽，在反复拆装的场景下更不容易出现槽口拧花的情况，因为一字槽的受力接触面积更大，哪怕螺丝刀头有轻微磨损，也能正常传递扭矩，对于需要经常调整摄像头角度、反复拆装的使用场景来说，这种槽型的实用性更强。

　　从安装适配性来说，这款螺钉能适配厚度在2到3毫米之间的安装支架，不管是金属支架还是塑料支架，只要过孔直径做到4.5毫米左右，就能顺利穿过光杆段，锁紧后头部的压紧面能完全贴合支架表面，压紧力分布均匀，不会出现压痕或者局部应力集中导致的支架变形。对于做小型影像设备结构设计的工程师来说，把这类标准螺钉纳入自己的常用选型库，能大幅减少紧固件定制的成本，也能缩短产品的装配调试周期，毕竟标准件的供应链成熟，采购周期短，质量稳定性也比定制件更有保障。
