自行车分体式车把连接固定组件结构

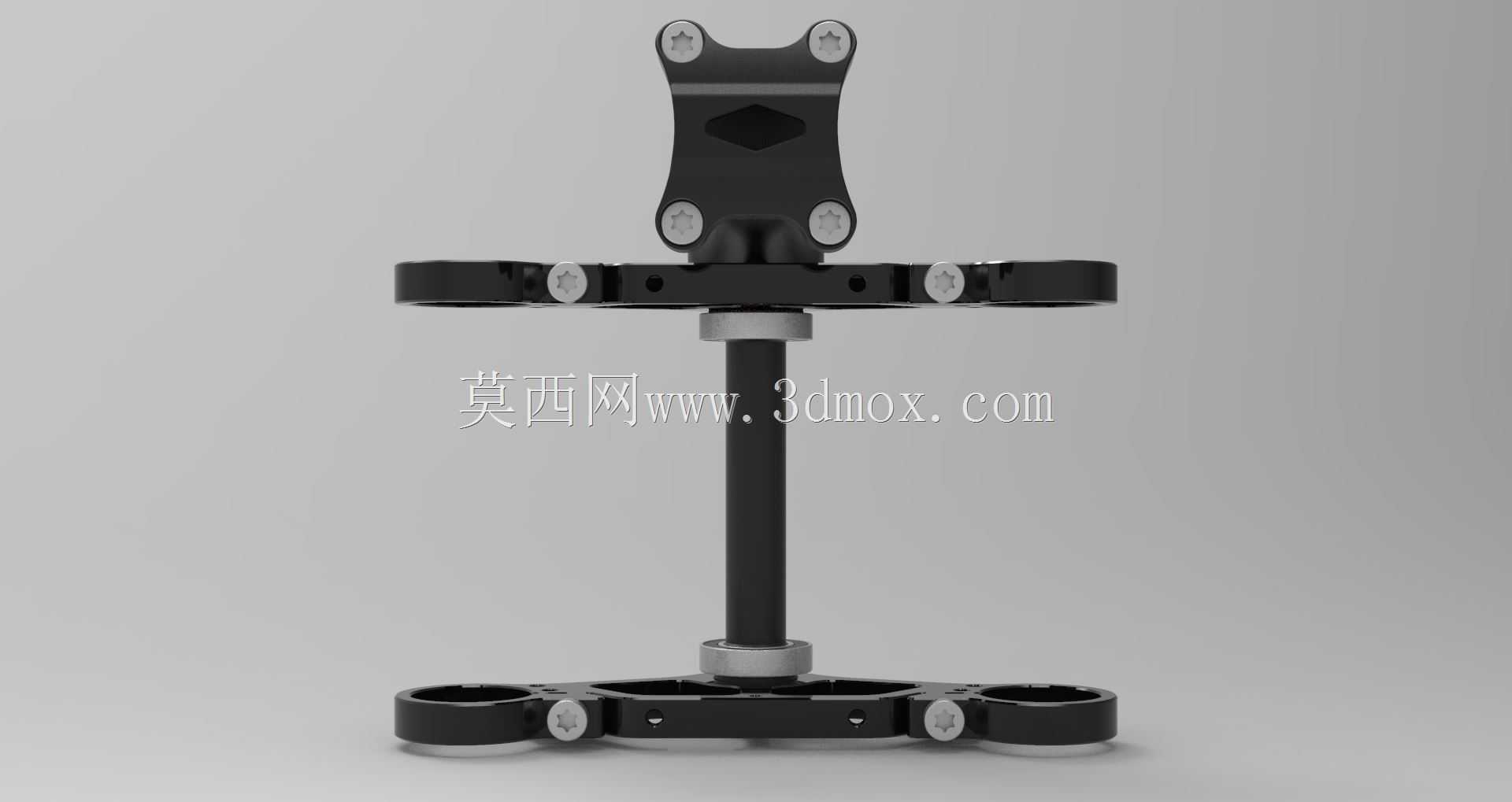

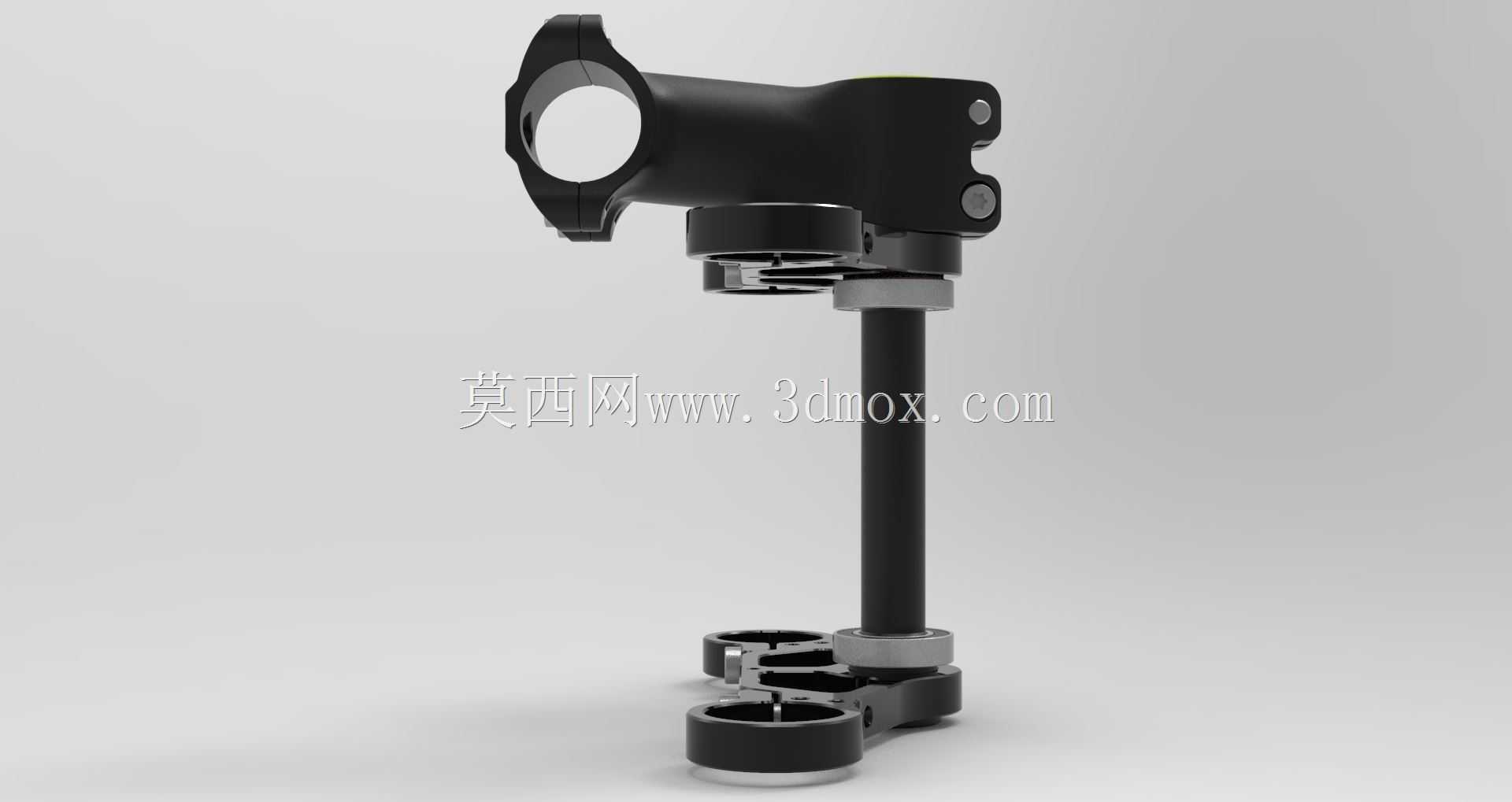

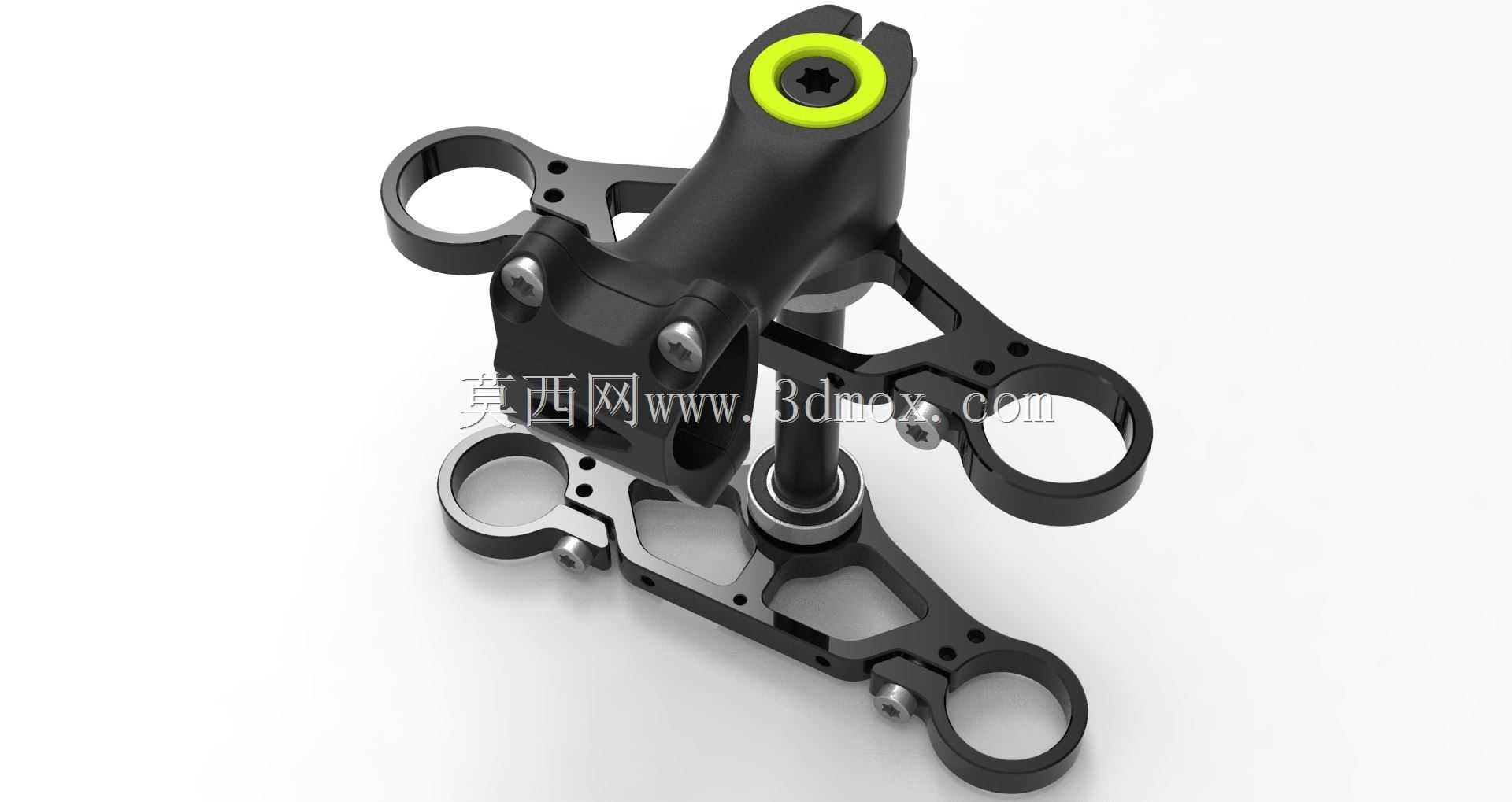

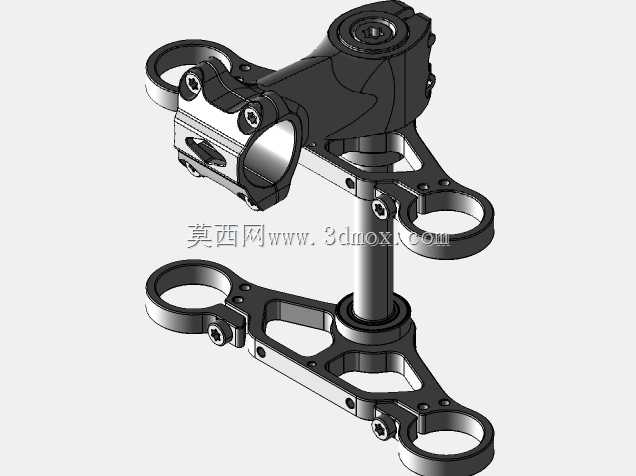

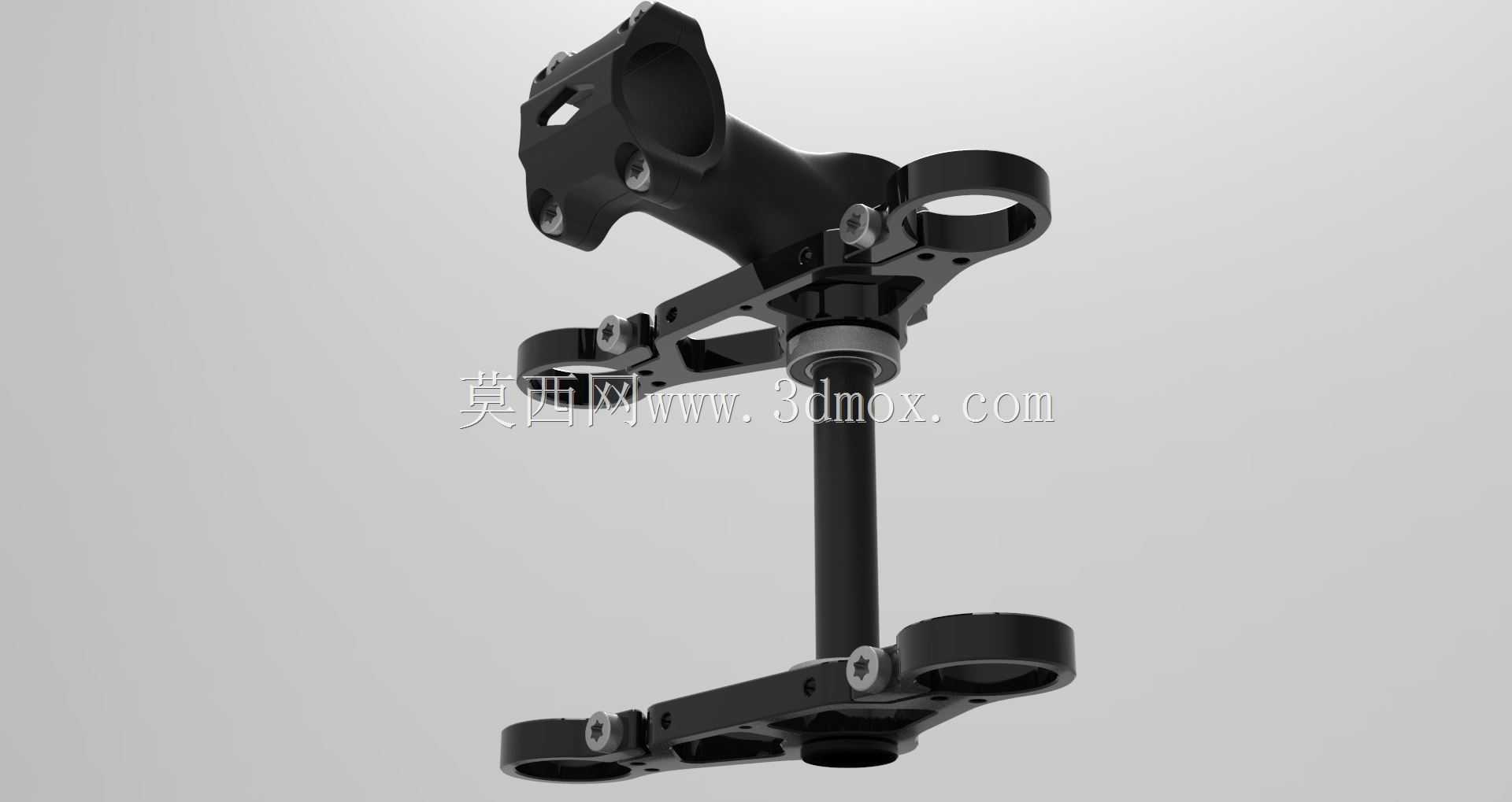

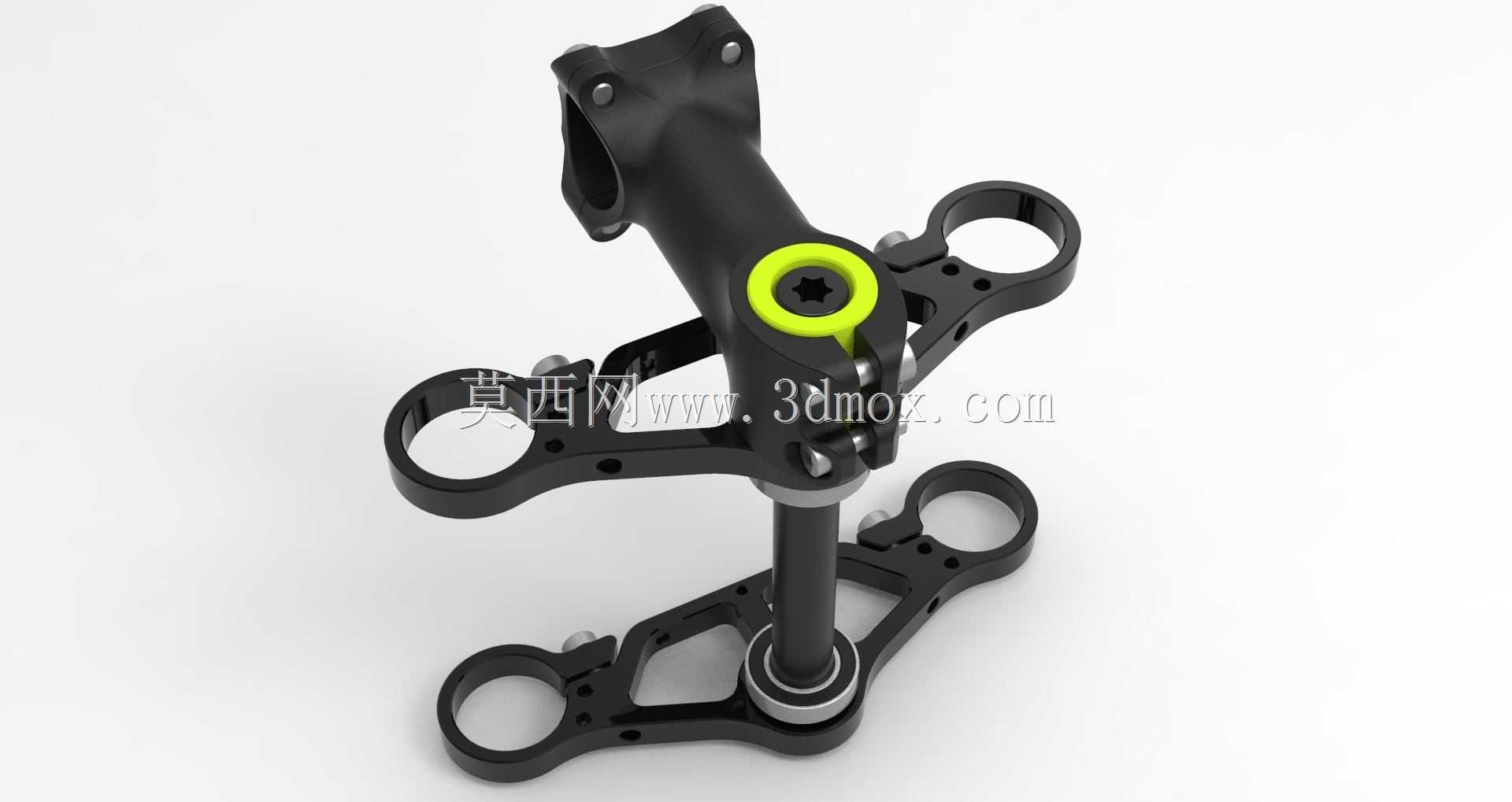

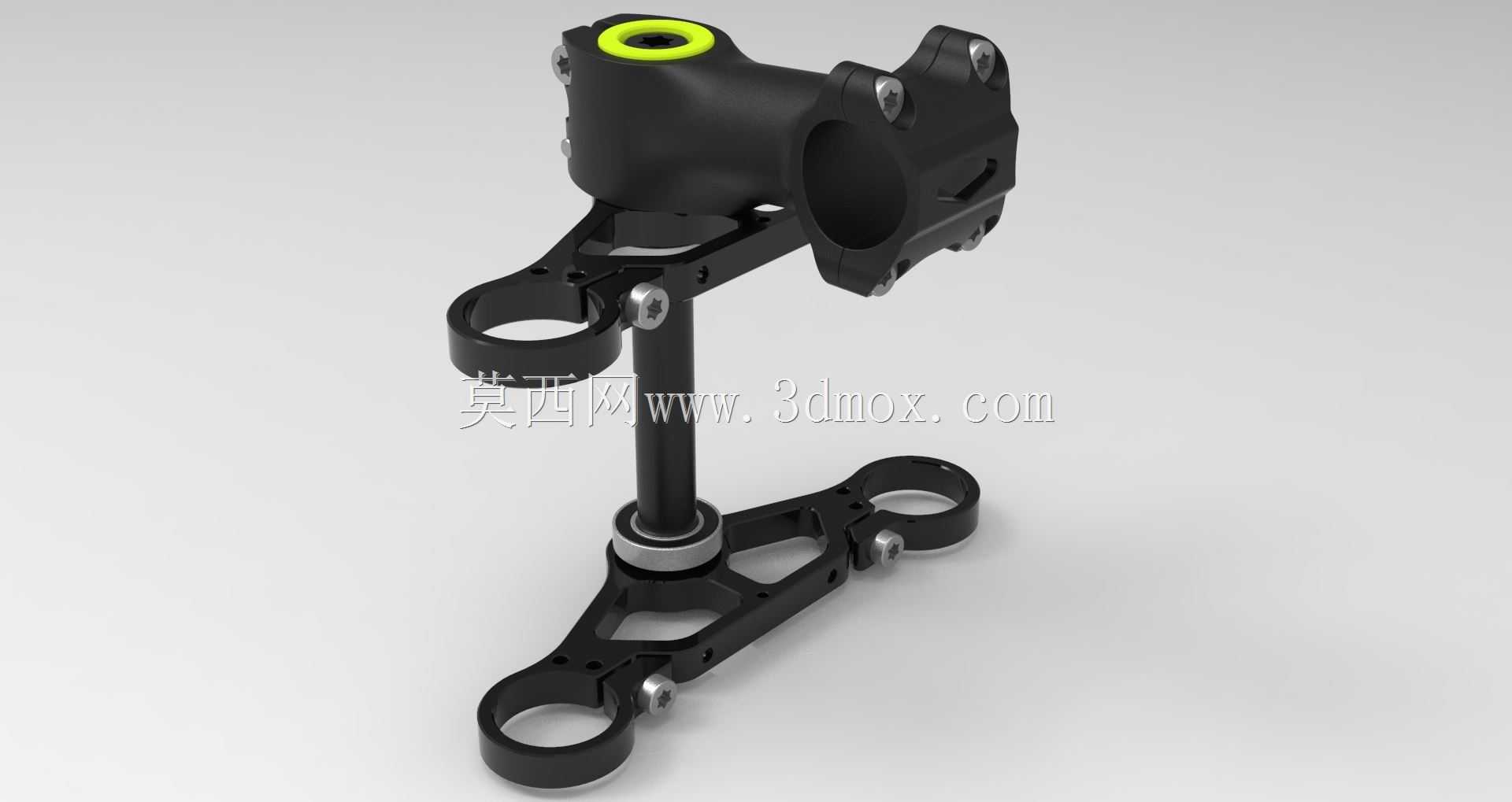

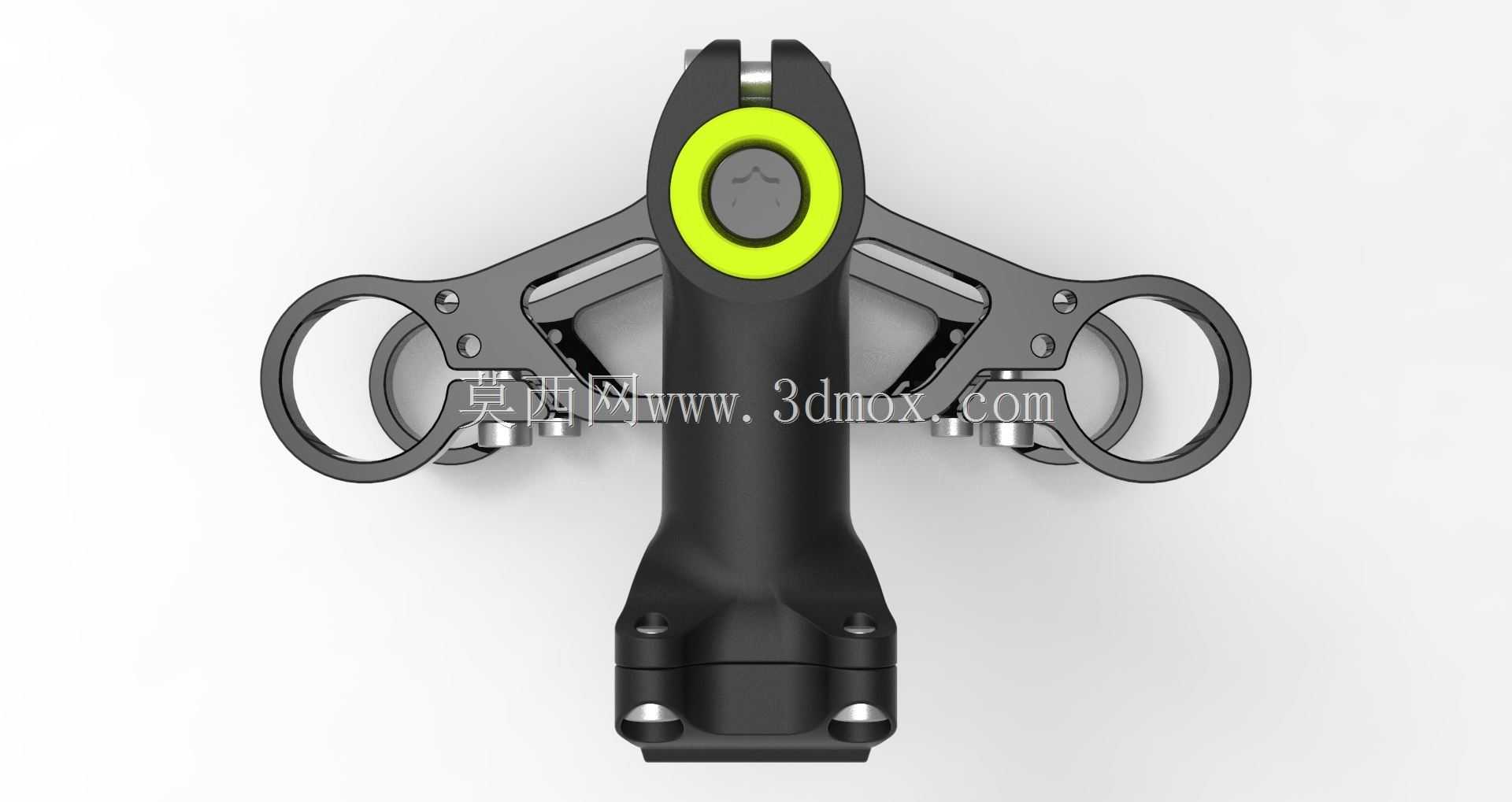

　　日常接触自行车改装、整车装配的结构工程师都清楚，车把与前叉立管的连接组件，是直接决定转向操控精度、骑行安全冗余的核心受力部件，这套分体式的车把连接固定结构，在山地车、高性能街车、定制改装自行车的装配场景中应用十分广泛，区别于传统一体式把立的设计，这套组件采用上下双层夹装的结构形式，能在不额外增加转向系统重量的前提下，大幅提升车把安装的夹持刚性，避免高强度越野骑行、急转向操作时出现把立松动、车把偏移的安全隐患。从实际使用的功能逻辑来看，这套组件承担着两个核心作用：一是实现车把横管与前叉上管的刚性连接，将骑行者施加在车把上的转向力矩精准传递到前叉轮组，保证转向操作的零旷量响应；二是通过上下夹板的分体式设计，

　　兼容不同直径规格的车把横管安装，同时预留了多档位的安装高度调整空间，适配不同身高、不同骑行姿态的用户使用需求，不需要额外更换把立就能完成骑行三角的微调。从设计思路的角度拆解，这套结构没有采用传统把立常见的单螺栓侧压锁紧方式，而是在上下夹板的左右两侧对称布置了锁紧螺栓，配合顶部的星形螺母锁紧结构，让夹持力均匀分布在车把横管的整个接触圆周上，避免局部应力集中导致的车把管壁压溃、开裂问题，同时上下夹板的镂空减重设计，是在完成有限元受力仿真验证后做的材料去除，在保证结构强度满足ISO自行车安全标准要求的前提下，尽可能降低组件自身重量，符合运动自行车轻量化的设计趋势。关于安装边界与尺寸配合的细节，这套组件的中心安装孔适配行业通用的28.

　　6mm标准前叉上管直径，左右两侧的车把夹持位适配31.8mm直径的标准山地车、公路车车把横管，上下夹板的安装孔位采用同轴度公差0.02mm的精度设计，保证装配后两个夹持环的中心轴线平行，不会出现车把安装后偏斜、锁紧受力不均的问题；组件上预留的多个辅助安装孔位，可以兼容码表架、车灯底座、刹车油管固定卡扣等周边配件的安装，不需要额外在车把上加装固定环，让车把区域的走线更加整洁。在实际装配调试的过程中，这套结构的锁紧顺序有明确的工程要求：需要先对称预紧左右两侧的夹板固定螺栓，再锁紧顶部的立管锁紧螺母，最后按照规定的扭矩值依次锁紧所有螺栓，避免单侧先锁紧导致的夹板错位、夹持力不足问题；组件所有的边角位置都做了R2以上的圆角过渡处理，

　　既避免装配过程中锐边划伤操作人员，也能减少应力集中点，提升组件的抗疲劳寿命，在长时间颠簸骑行的工况下，不会出现应力开裂的失效问题。和传统一体式把立相比，这套分体式结构的维护便利性也更有优势，当车把需要调整角度、或者更换不同抬升量的配件时，只需要松开两侧的夹板螺栓就能完成操作，不需要拆卸整个把立与前叉的连接结构，大幅降低了调试维护的操作难度，同时夹板与车把接触的内表面做了细微的防滑纹理处理，不需要过大的锁紧扭矩就能提供足够的夹持摩擦力，避免车把在受到大冲击力时出现转动移位的问题。
