山地自行车短款把立连接件结构设计

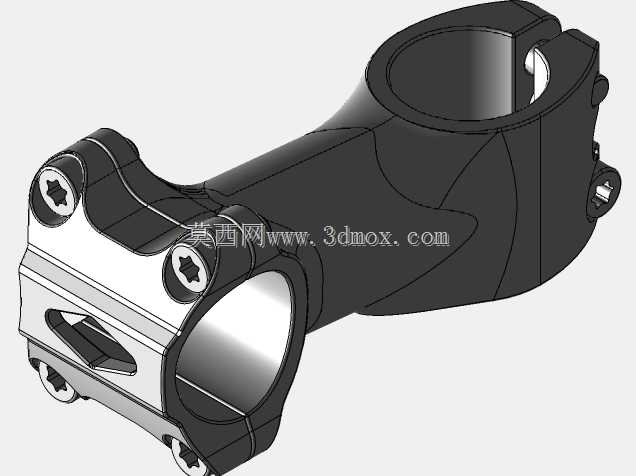

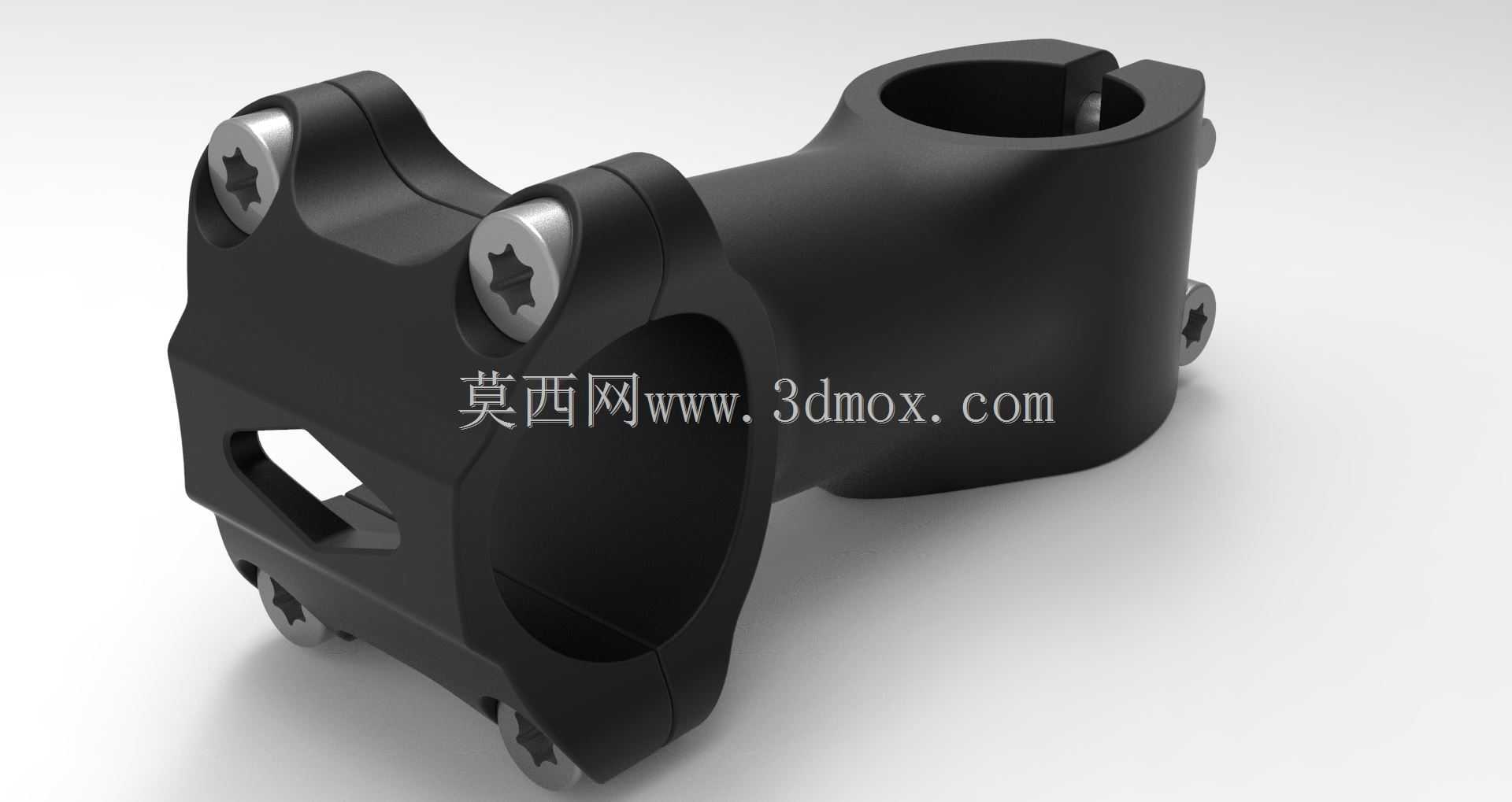

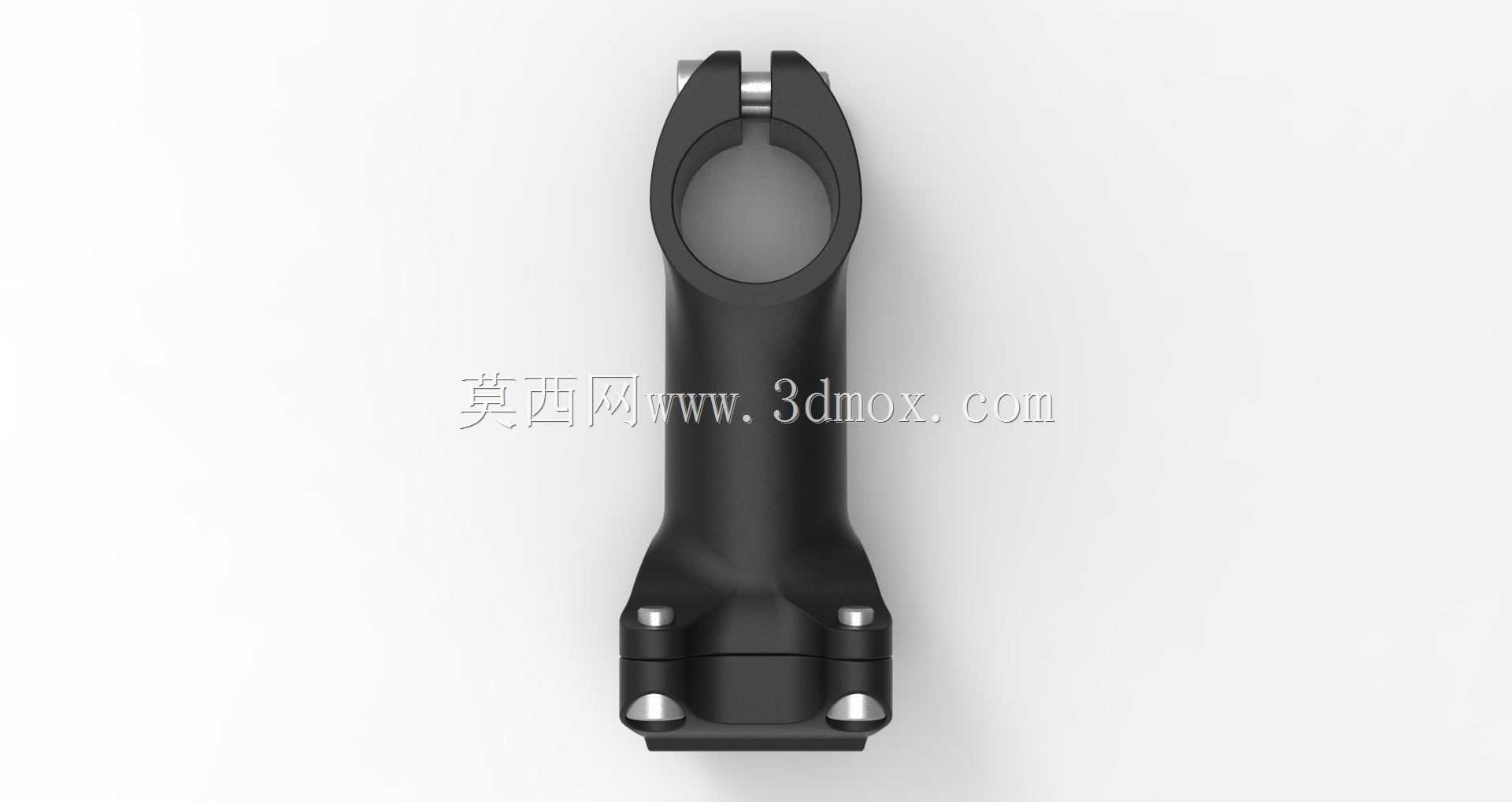

　　日常做山地车、城市通勤车的转向系统适配设计时，把立是连接前叉舵管与车把横的核心受力件，这款短款把立的结构设计，主要针对街攀、越野山地车的短轴距操控需求做优化，区别于长途旅行车的长把立设定，短把立能大幅缩短转向力臂，让车头转向响应更直接，在林道穿越、抬压动作时的操控反馈更跟手，不会出现长把立那种转向滞后的虚位感。从结构受力逻辑来看，这款把立采用一体锻造的主体结构，两端分别设置舵管夹持腔与把横夹持腔，两个夹持腔的轴线保持固定夹角，这个夹角直接决定了车把的安装抬升量，适配不同骑姿的设定需求，比如偏向竞技越野的设定会选择负角度把立降低车把高度，让重心更靠前提升爬坡抓地力，偏向休闲通勤的设定可以选择正角度把立抬升车把，

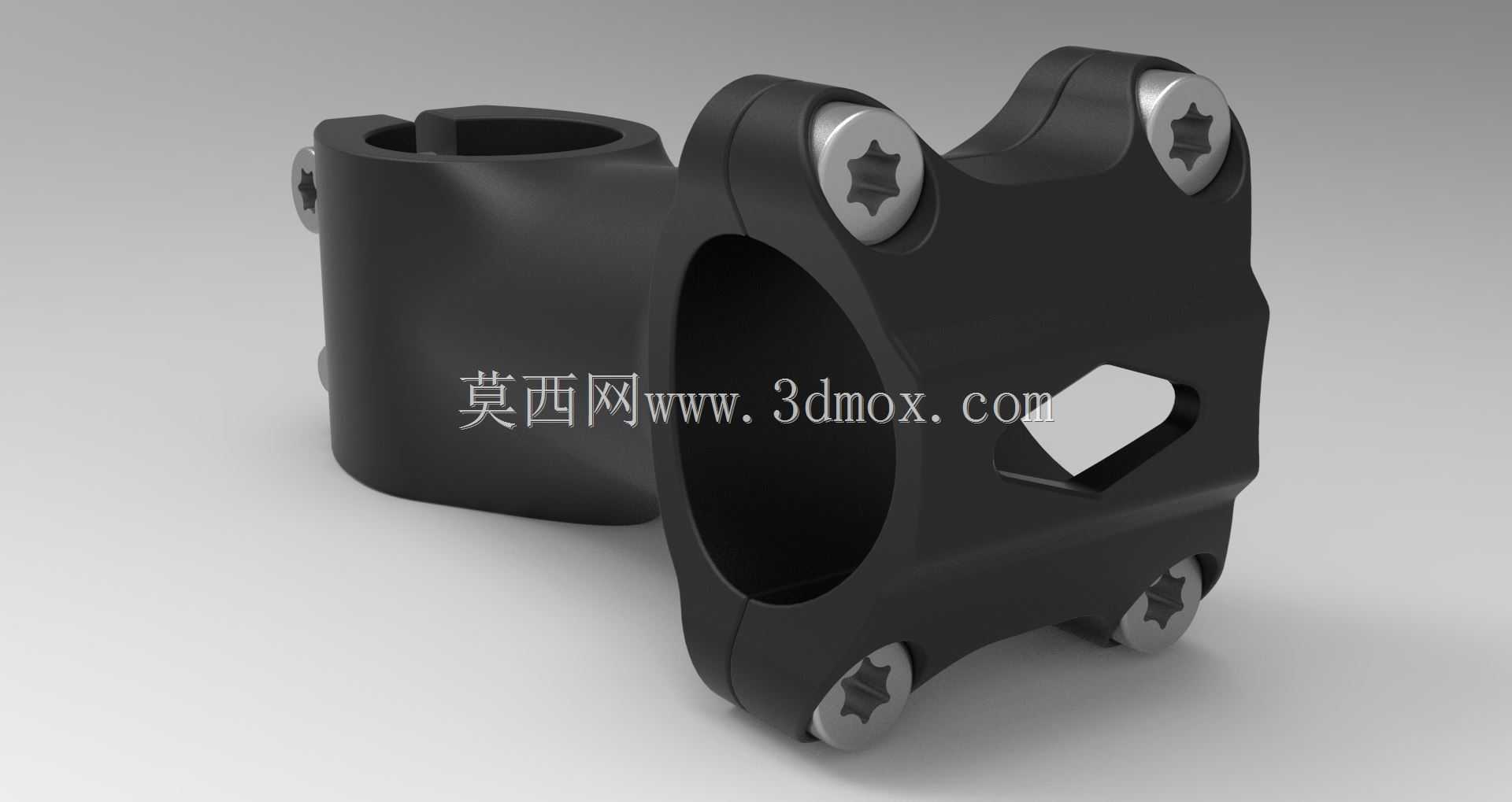

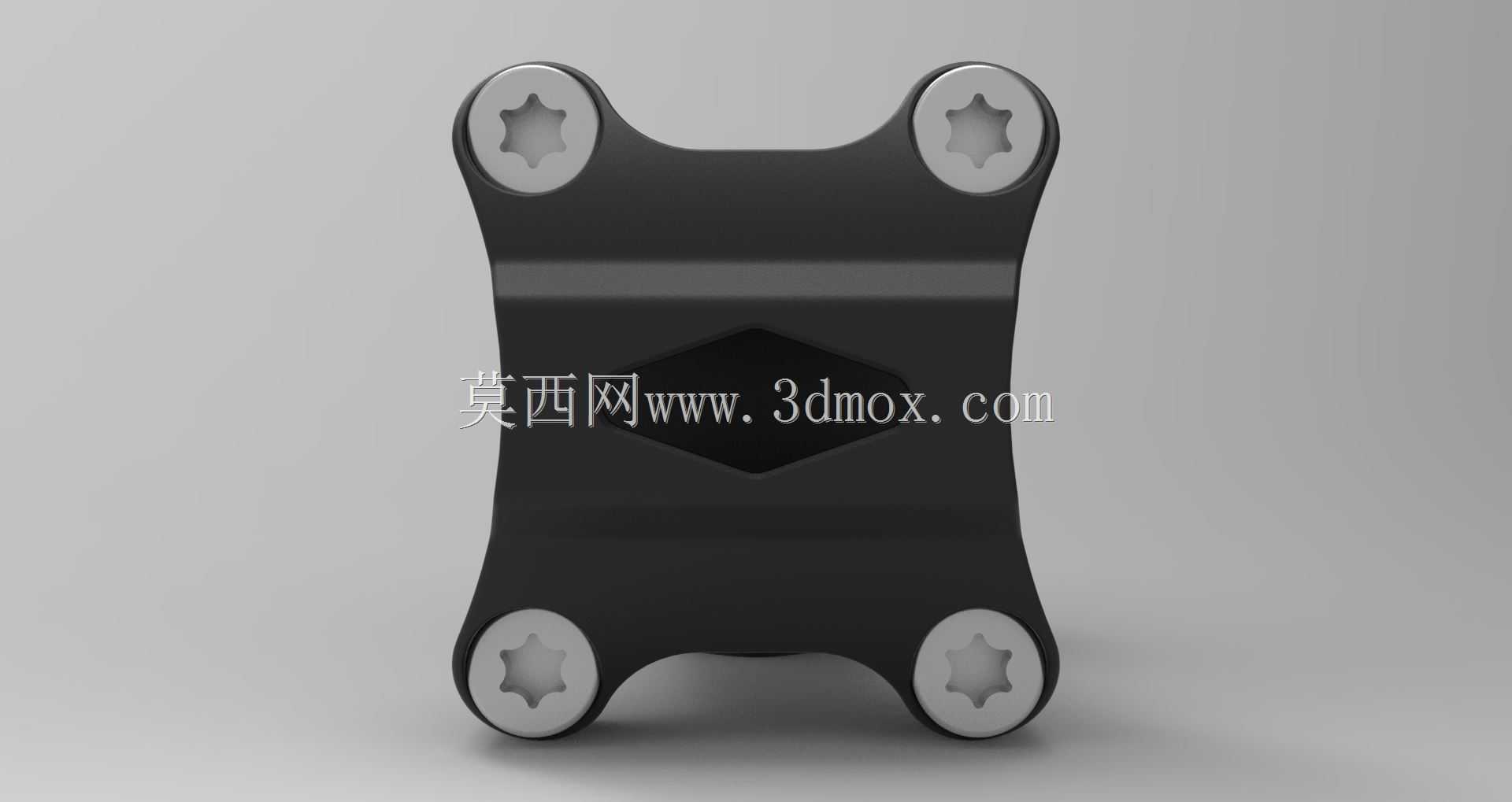

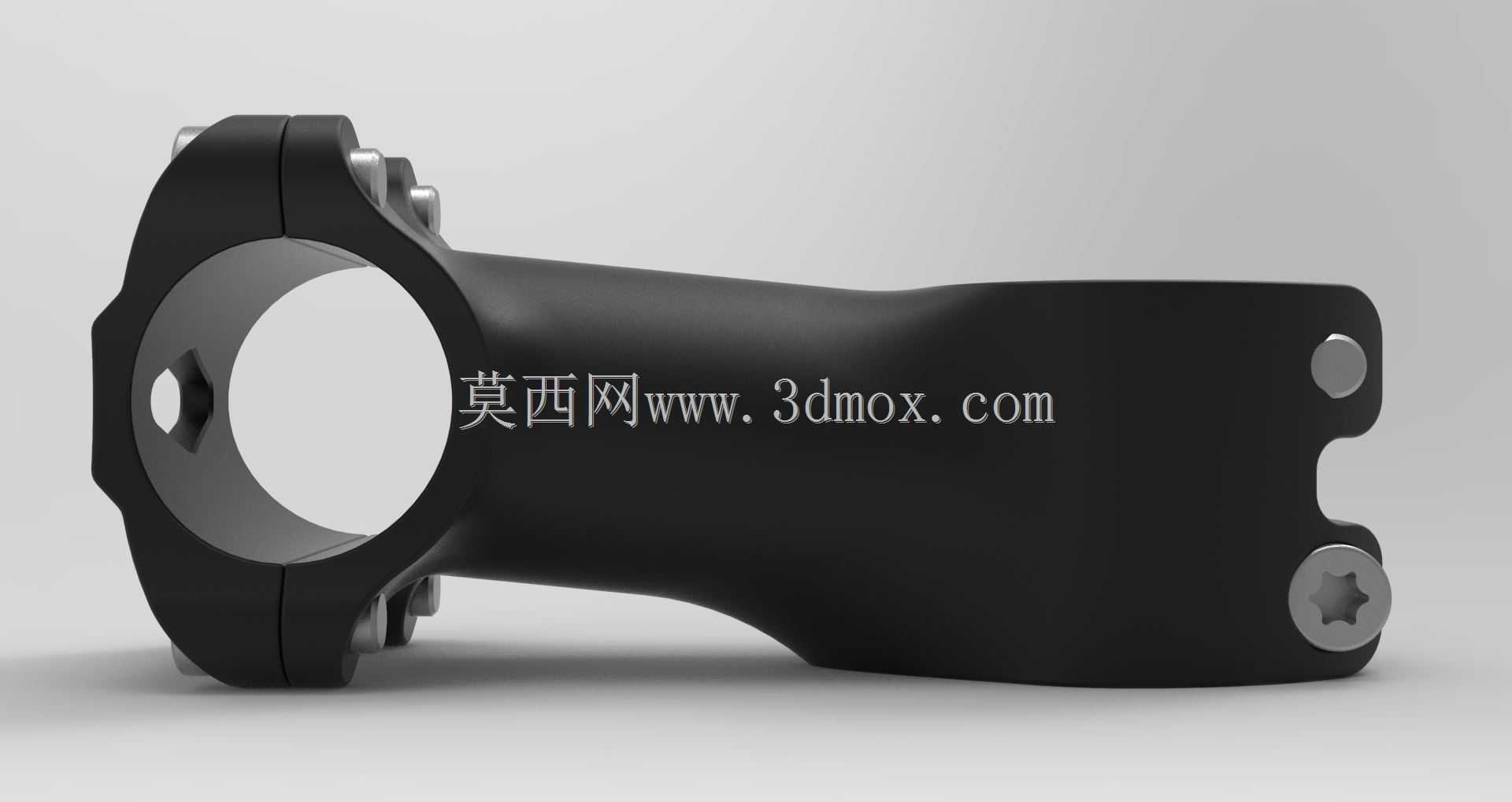

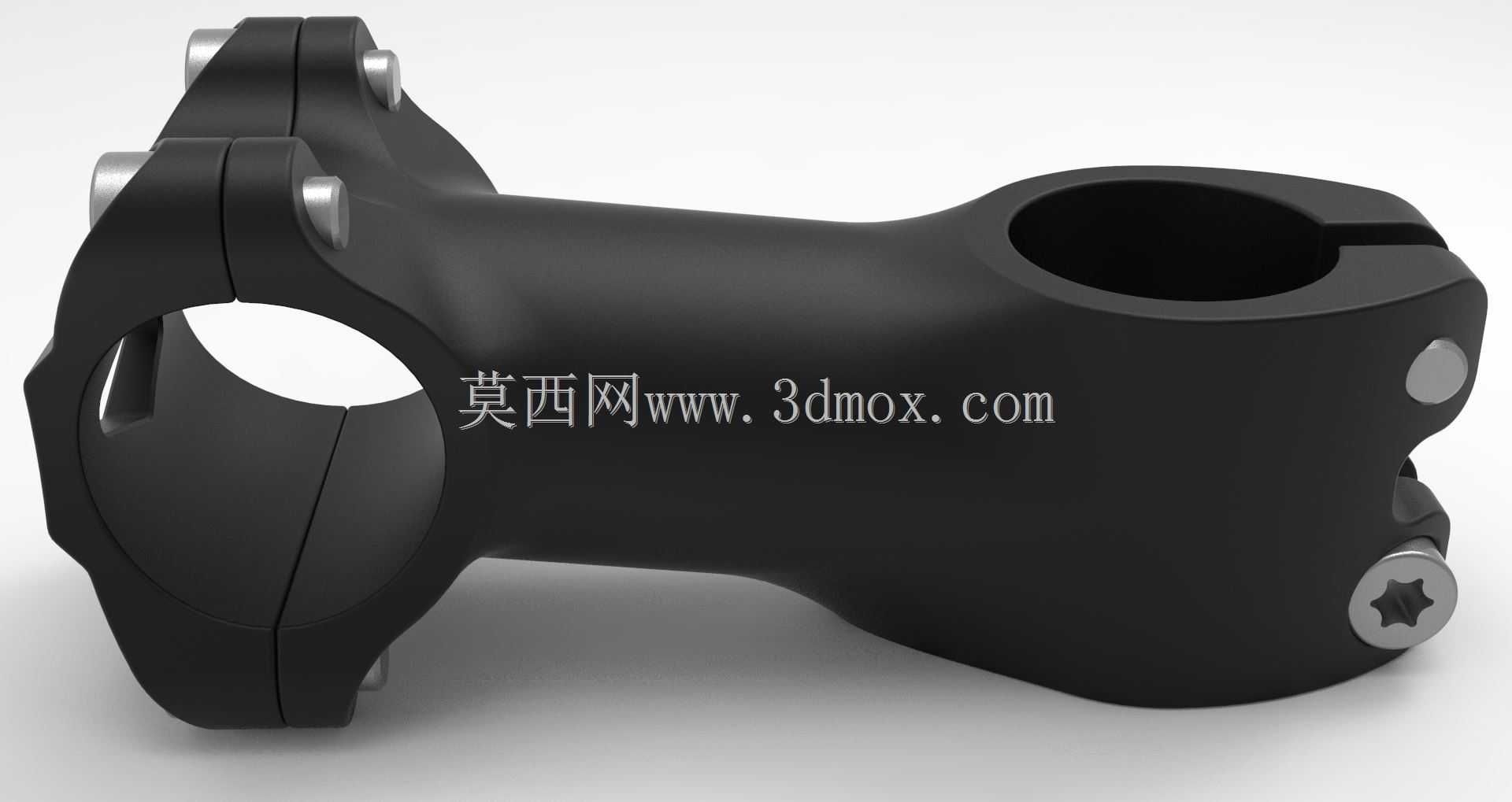

　　减少长时间骑行的腰部压力。夹持结构采用对锁式螺栓锁紧设计，把横夹持端设置四颗内梅花锁紧螺栓，螺栓孔位做了沉台处理，避免螺栓头突出夹持面造成应力集中，同时梅花槽的螺栓相比普通内六角螺栓，在大扭矩锁紧时不容易出现滑牙问题，适合越野场景下的大载荷冲击工况；舵管夹持端采用对开式抱紧结构，通过两颗侧置螺栓收紧夹持开口，抱紧力均匀分布在舵管圆周面上，不会出现局部应力过大导致舵管变形或者压溃的问题，夹持开口处做了应力释放槽设计，避免螺栓锁紧时开口处的应力集中导致主体开裂。设计过程中需要严格控制两个夹持腔的同轴度公差，把横夹持腔的内径公差控制在H7级别，适配标准直径的铝合金、碳纤维把横，夹持腔内壁做了细微的防滑滚花纹理，既可以增加抱紧摩擦力，

　　避免大冲击力下车把出现转动移位，又不会因为纹理过于尖锐损伤碳纤维把横的表层结构；舵管夹持腔的内径适配标准规格的前叉舵管，夹持长度符合通用碗组盖的安装要求，不会出现与碗组上盖干涉的问题。安装边界方面，这款把立的整体长度控制在短把立的常规区间，把横夹持腔的宽度足够覆盖常规规格的车把锁紧区域，螺栓锁紧扭矩有明确的区间要求，把横端的锁紧扭矩略低于舵管端，避免扭矩过大夹裂碳纤维把横，舵管端的锁紧扭矩需要满足越野冲击下不出现移位的要求。外形设计上做了多处轻量化处理，主体非受力区域做了镂空挖槽设计，在不降低整体结构强度的前提下减少零件重量，所有的棱边都做了R角过渡处理，既避免应力集中提升结构疲劳强度，也能减少安装使用过程中的锐边划伤风险，

　　表面采用哑光硬质阳极氧化处理，提升耐磨性能与抗腐蚀能力，适应户外骑行的泥水、汗液腐蚀环境。实际装车适配时，这款把立可以兼容同规格的绝大多数山地车、街攀、土坡车的前叉与把横组合，不需要额外做改装，只需要按照标准扭矩锁紧即可完成安装，转向过程中把立的受力均匀传递到前叉舵管，不会出现异常的形变或者异响，在飞跃落地、前轮撞击障碍物的冲击工况下，锁紧结构不会出现松脱，主体结构的强度可以承受常规越野场景的冲击载荷，不会出现断裂或者变形的问题。
