可调节式自行车单侧停车支撑脚结构

　　日常通勤、运动休闲类自行车的驻车场景中，单侧侧撑是应用最广泛的驻车支撑部件，区别于双脚撑的大占地空间，单侧侧撑仅需在车架单侧完成安装，驻车时无需将整车大幅抬升，操作便捷性更适配日常城市通勤的高频临时停车需求，不管是路边临时停靠取物，还是户外骑行中途休息，都能快速完成整车的稳定支撑，避免车身倾倒造成的漆面剐蹭、零部件磕碰损伤。

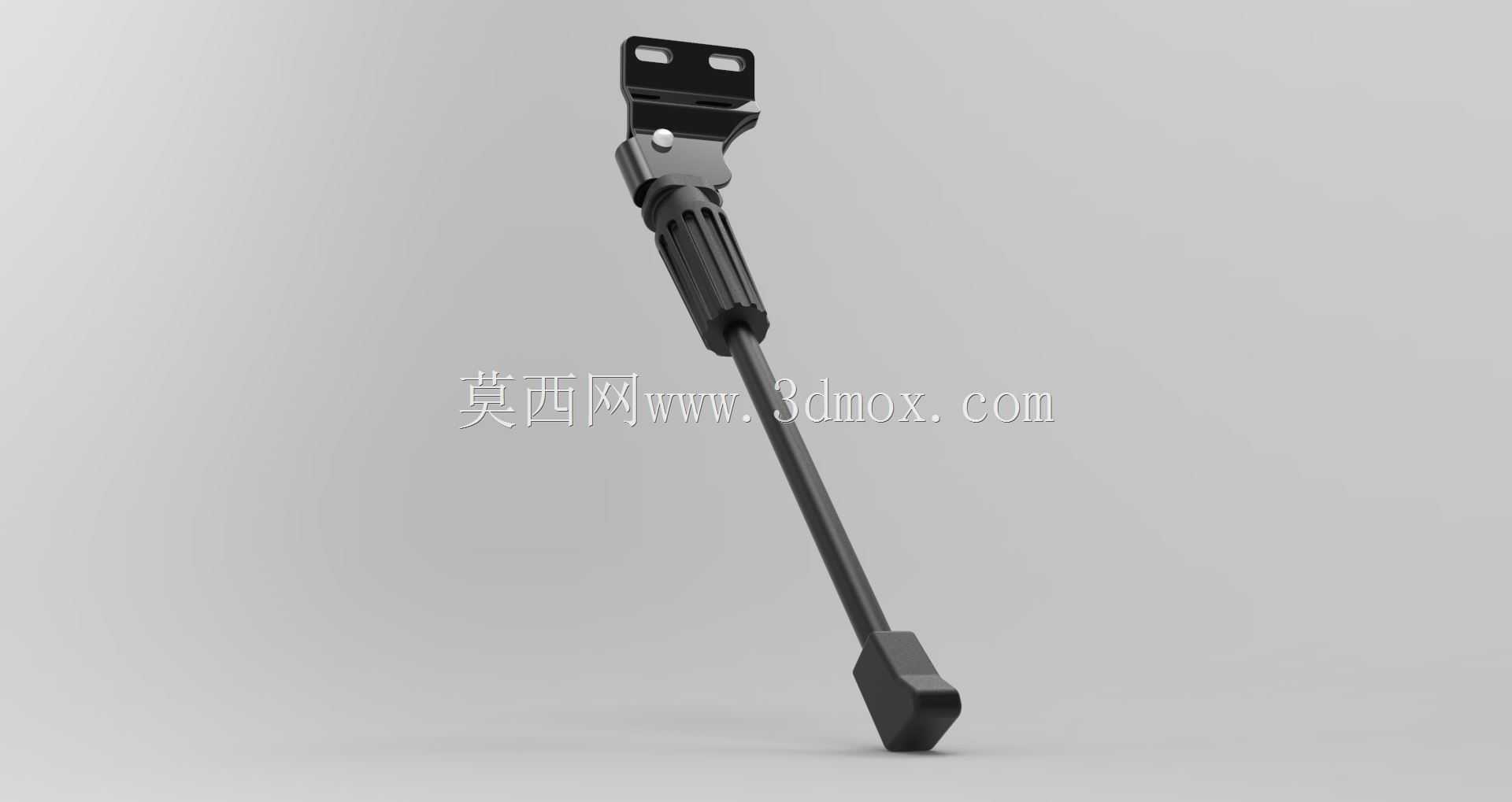

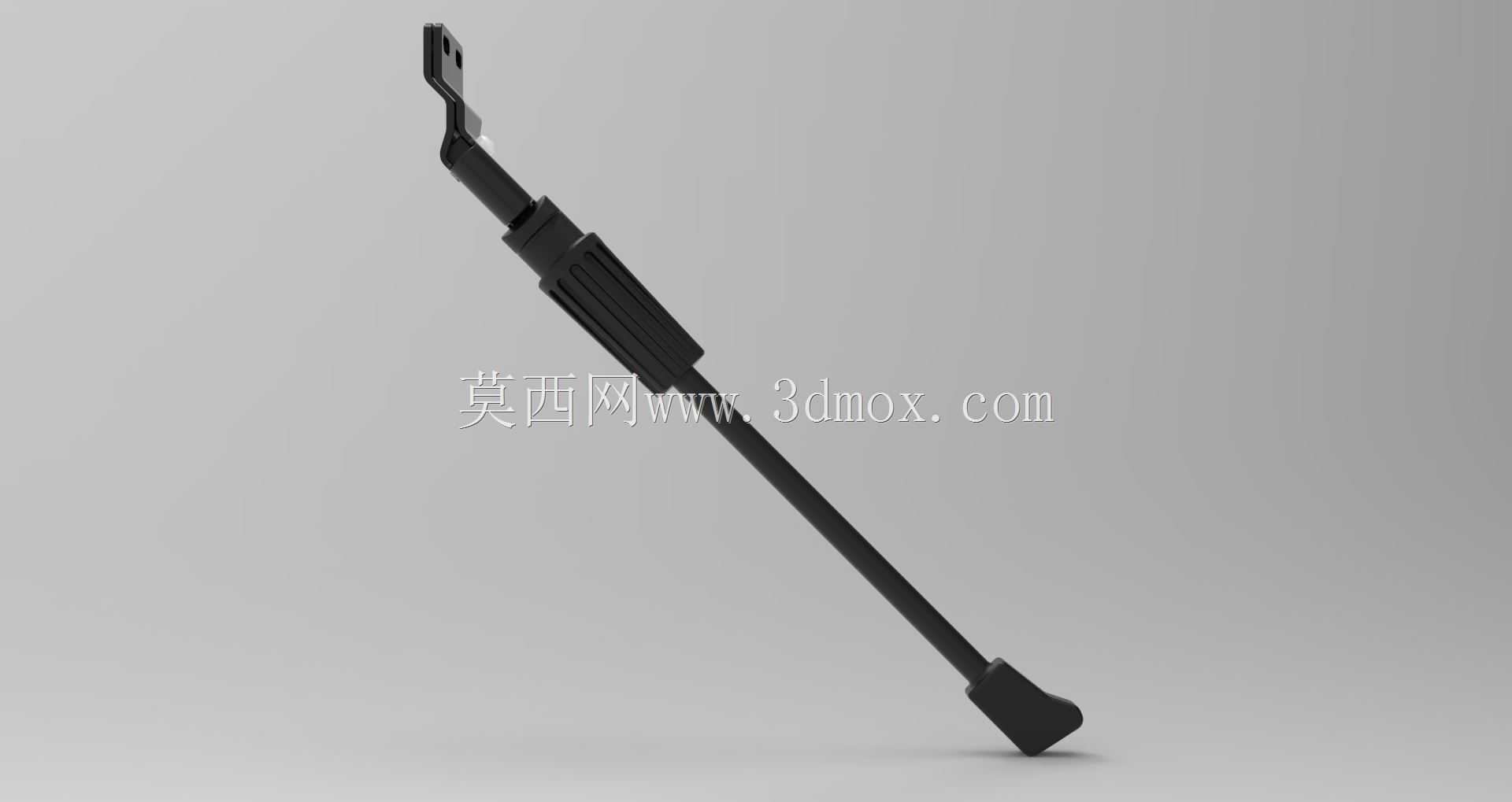

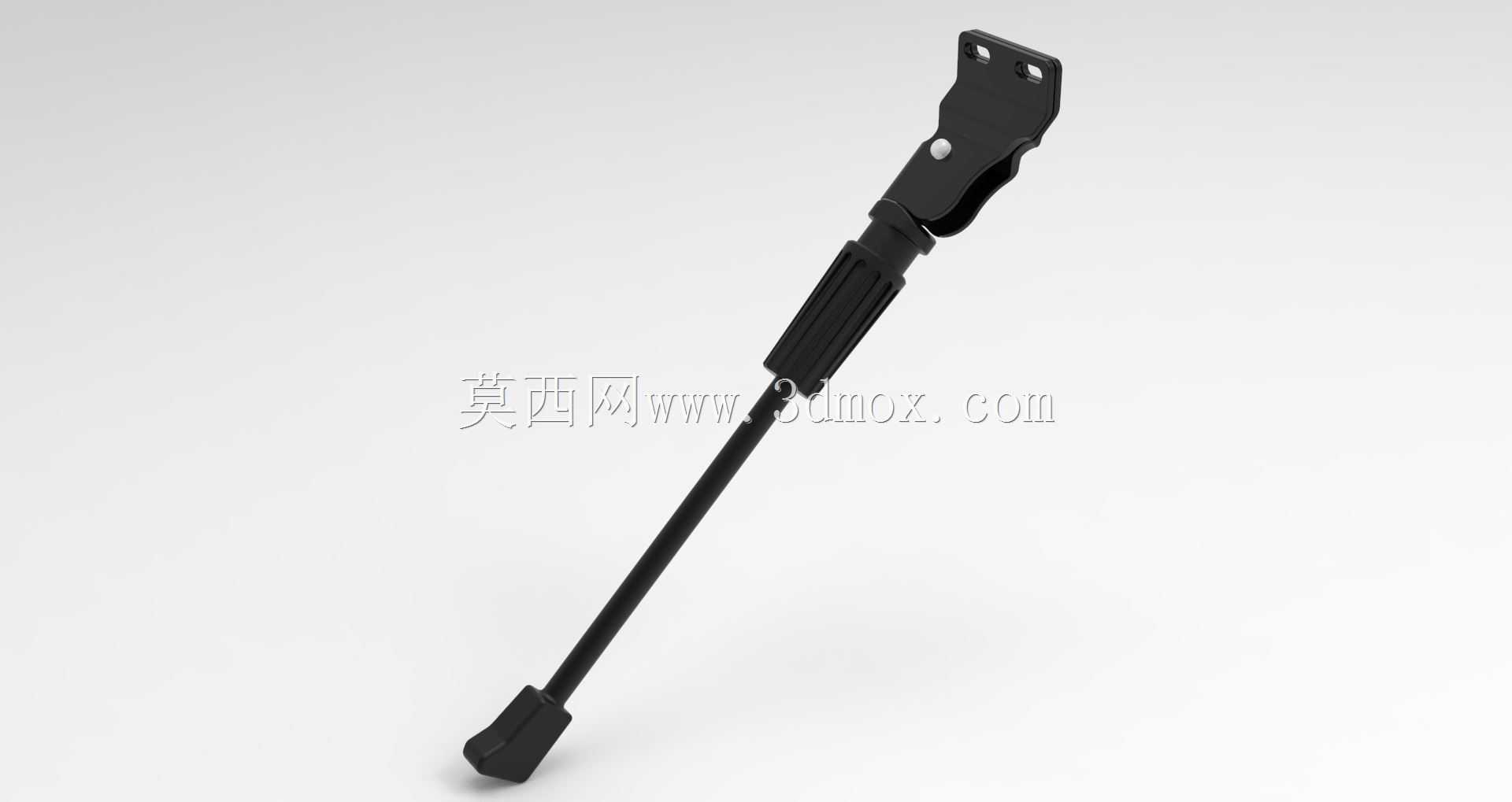

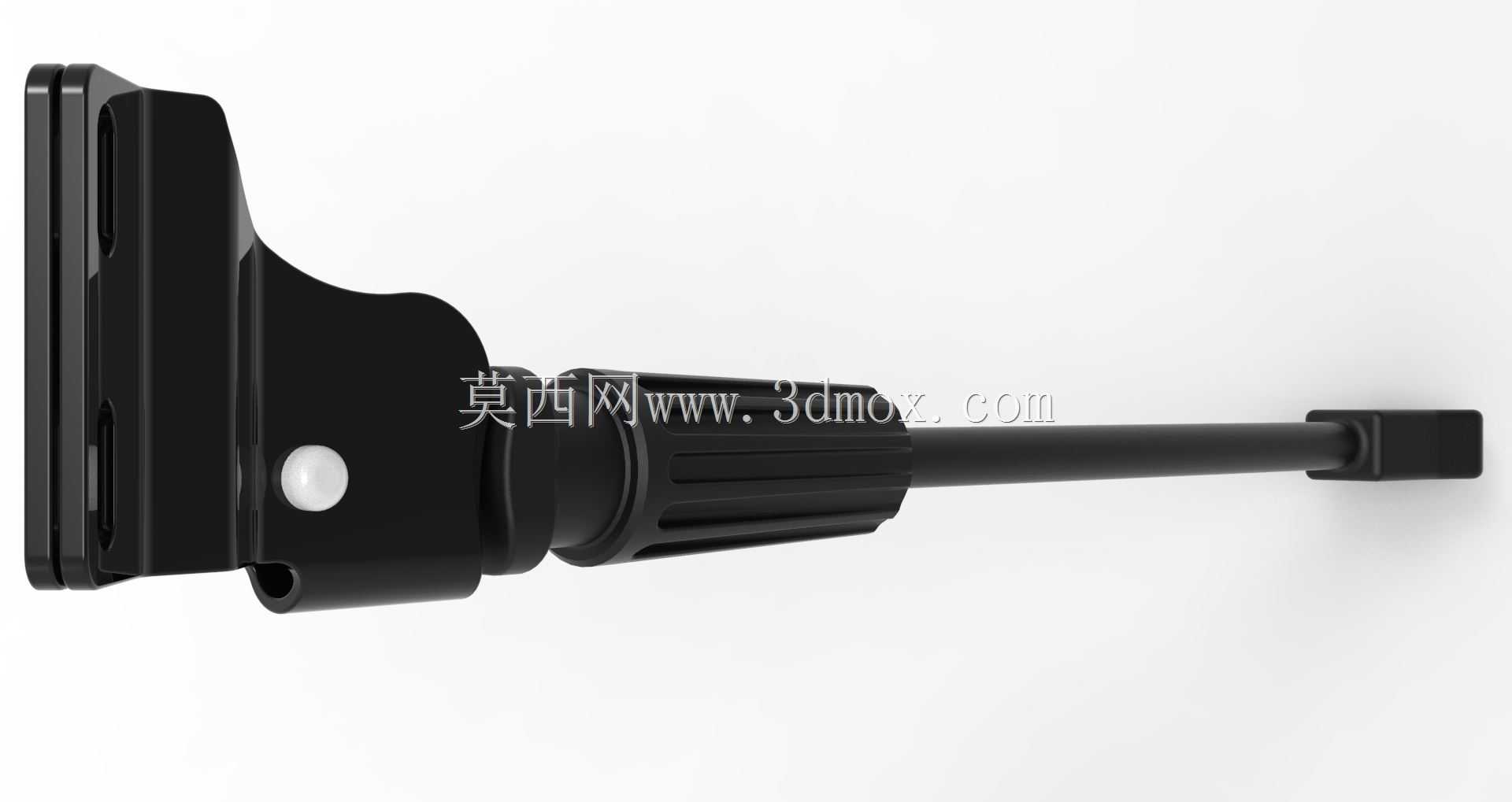

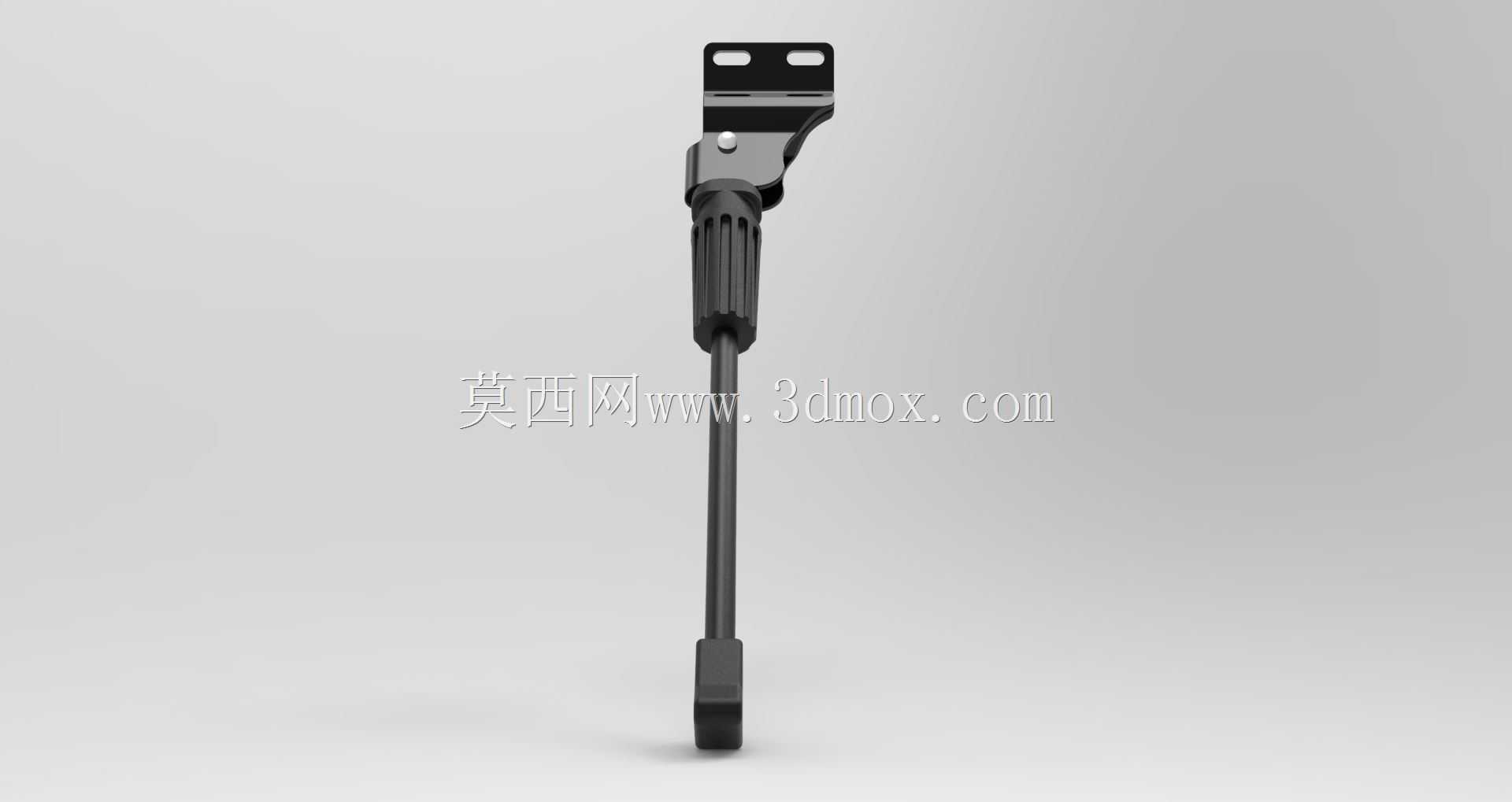

　　这款侧撑的整体结构采用分段式设计，顶端为与车架连接的安装基座，基座上预留两个同轴安装孔位，可直接匹配自行车后下叉靠近花鼓位置的标准安装点位，安装时无需对原有车架做额外打孔改造，适配市面上多数常规管径的圆管、异型管后下叉结构，基座与撑杆主体之间设置带复位弹簧的铰接转轴，正常骑行状态下，弹簧提供的拉力可将撑杆牢牢贴合在车架下侧，不会因为路面颠簸出现垂落剐蹭地面、卡入辐条的安全隐患，铰接位置的阻尼经过匹配设计，用户用脚轻触即可将撑杆扳下至驻车位置，操作力度符合日常使用的发力习惯，不会出现扳动过紧费力、或者过松容易自行滑落的问题。

　　撑杆中段设置长度调节结构，通过带防滑齿的锁紧套实现长度无级调整，可适配不同轮径的车型，从12寸儿童自行车到29寸山地车都能通过调整撑杆长度，匹配驻车时的合理车身倾斜角度——行业内通用的合理倾斜角度为与竖直面呈10-15度夹角，角度过大容易被外力碰倒，角度过小则容易因为地面轻微不平出现撑杆滑脱，调节结构的锁紧齿咬合深度足够，长期使用不会因为反复受力出现锁止失效、长度自行变化的问题，撑杆外表面包裹防滑耐磨的橡胶护套，既可以避免金属杆体表面的漆面被鞋跟反复剐蹭掉漆，也能在用户扳动撑杆时增大脚部接触的摩擦力，雨天鞋底沾水的状态下也不会出现打滑。

　　撑杆最底端的支撑脚采用加宽的工程塑料材质，接触地面的端面设置交错的防滑纹路，在光滑瓷砖、柏油路面、松软泥土路面都能提供足够的静摩擦力，避免驻车时撑脚打滑造成车身倾倒，支撑脚与杆体的连接位置设置小角度的万向活动余量，当地面存在轻微坡度、或者不平整时，支撑脚端面可以完全贴合地面，不会出现只有边角接触地面、压强过大陷入松软地面的问题。

　　从结构设计的受力逻辑来看，整车驻车时的载荷通过安装基座传递到车架后下叉，铰接位置的转轴采用高碳钢材质，可承受长期反复的扳动弯折载荷，不会出现转轴断裂的失效问题，复位弹簧的表面做了防锈镀层处理，长期在雨天、潮湿环境下使用也不会因为锈蚀失去弹性，整个侧撑的外表面采用静电喷塑工艺，耐刮擦、抗紫外线老化，长期户外暴晒也不会出现漆面褪色、脱落的问题。

　　在实际装配验证过程中，这款侧撑的安装边界兼容性较强，安装基座的夹片可适配15mm-30mm宽度的车架安装位，不需要额外加装转接垫片，撑杆收起状态下与车架的间隙保持在10mm以上，不会与后轮的碟刹盘、飞轮、辐条产生运动干涉，整车在过颠簸路面产生形变时，撑杆也不会与运动部件发生剐蹭，长度调节的行程范围覆盖180mm-260mm，基本覆盖了民用通勤车、山地车、城市折叠车的常规撑杆长度需求，不需要针对特定车型单独开模生产，零部件通用化率较高，可有效降低生产与售后维护的成本。
