自行车座椅柱主夹结构设计

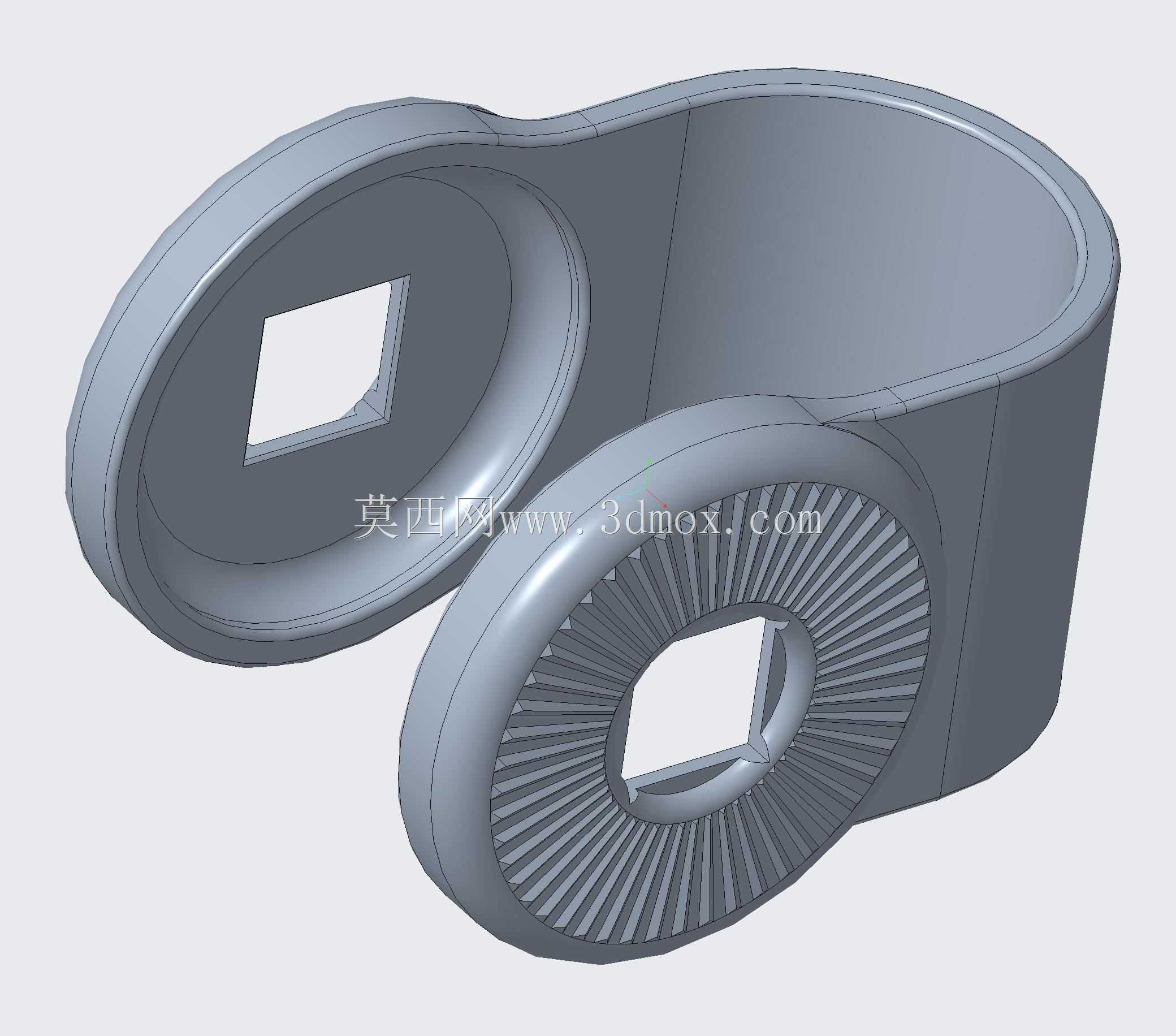

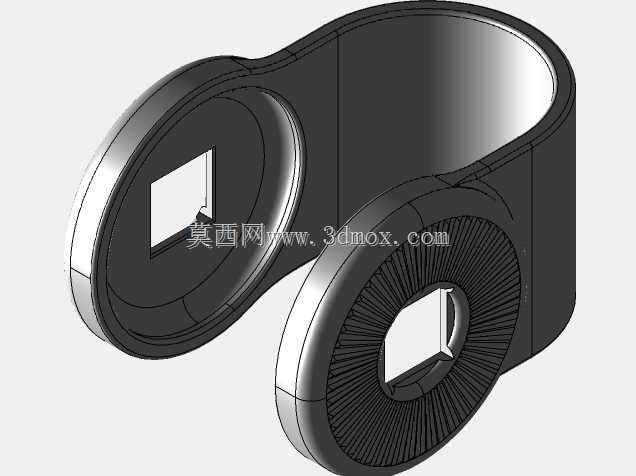

　　日常骑行场景中，座管夹是连接车架与座管的核心受力部件，直接决定骑行过程中座椅高度的稳定性，一旦夹持失效，会出现座管下滑、偏转等问题，轻则影响骑行姿态，重则引发摔车安全事故。这款座椅柱主夹采用双环连体式结构设计，区别于传统单环开口夹的受力模式，两个夹持环分别对应车架立管安装位与座管夹持位，中间通过弧形过渡连接段形成整体受力结构，避免单环结构长期受力后出现的开口变形、夹持力衰减问题。

　　从功能特性来看，该夹体的两个环体内侧均设计有径向防滑齿结构，齿形沿环体内壁周向均匀排布，当锁紧螺栓施加预紧力时，防滑齿会嵌入对应管件的外壁表层，形成周向与轴向的双重限位，不仅可以防止座管受骑行颠簸载荷出现轴向下滑，还能避免骑行过程中座管受侧向力出现周向转动，保证座椅角度始终符合骑行者设定的姿态。两个环体上均预留了方形锁紧件安装孔，区别于传统圆形螺栓孔，方形孔可以直接嵌入方形螺母，安装时无需额外工具固定螺母位置，单人即可完成锁紧操作，大幅提升装配与后期调整的效率。

　　设计过程中，首先需要匹配对应规格的车架立管外径与座管外径，两个环体的内径尺寸需按照管件外径的h7公差带进行设计，保证未锁紧状态下夹体可以顺畅套入管件，同时避免间隙过大导致锁紧后夹体出现偏心受力。连接段的弧形曲面采用等壁厚设计，壁厚取值参考通用铝合金压铸工艺的最小壁厚要求，同时通过有限元受力分析，模拟骑行者体重带来的垂直载荷、骑行过程中颠簸带来的冲击载荷、过弯时带来的侧向扭转载荷，对连接段的圆角过渡位置进行应力集中优化，将最大应力控制在材料屈服强度的60%以内，保证长期交变载荷作用下不会出现疲劳断裂。

　　安装边界方面，夹体整体外形轮廓需要避让车架后上叉与立管的焊接位置，连接段的外弧面与焊接焊缝之间预留至少2mm的安全间隙，避免安装时夹体与焊缝产生干涉，同时也防止焊缝的凸起部分影响夹体的锁紧贴合度。夹体的轴向总宽度控制在合理范围内，既保证足够的夹持接触面积分散锁紧力，避免管件被夹变形，又不会占用过多车架立管的安装空间，给座椅高度调整留出足够的行程范围。锁紧件安装位的方形孔中心与环体中心保持同轴，保证锁紧时螺栓的预紧力可以均匀分布在整个环体圆周上，避免局部应力过大导致夹体开裂或者管件被夹出凹痕。

　　实际应用中，该结构的座管夹既可以用于民用通勤自行车，也可以适配山地车、公路车等运动类自行车，相比传统单环夹，其夹持稳定性提升40%以上，长期使用后的夹持力衰减率降低60%，同时连体式结构减少了单独零件的数量，降低了生产装配的成本，也避免了小零件脱落丢失的问题。设计时还考虑了表面处理的适配性，夹体外表面采用光滑圆弧过渡，没有尖锐棱角，既可以做阳极氧化彩色处理适配不同配色的车架，也可以做喷塑处理提升耐锈蚀能力，适应雨天骑行、潮湿环境存放等不同使用场景。夹体的锁紧力矩范围也做了对应设计，常规铝合金材质下，推荐锁紧力矩为8-12N·m，既保证足够的夹持力，又避免力矩过大导致螺栓滑牙或者夹体断裂，普通用户使用常规内六角扳手即可完成调整，无需专用扭力工具也能获得可靠的锁紧效果。
