自行车座椅柱U型锁紧外夹结构设计

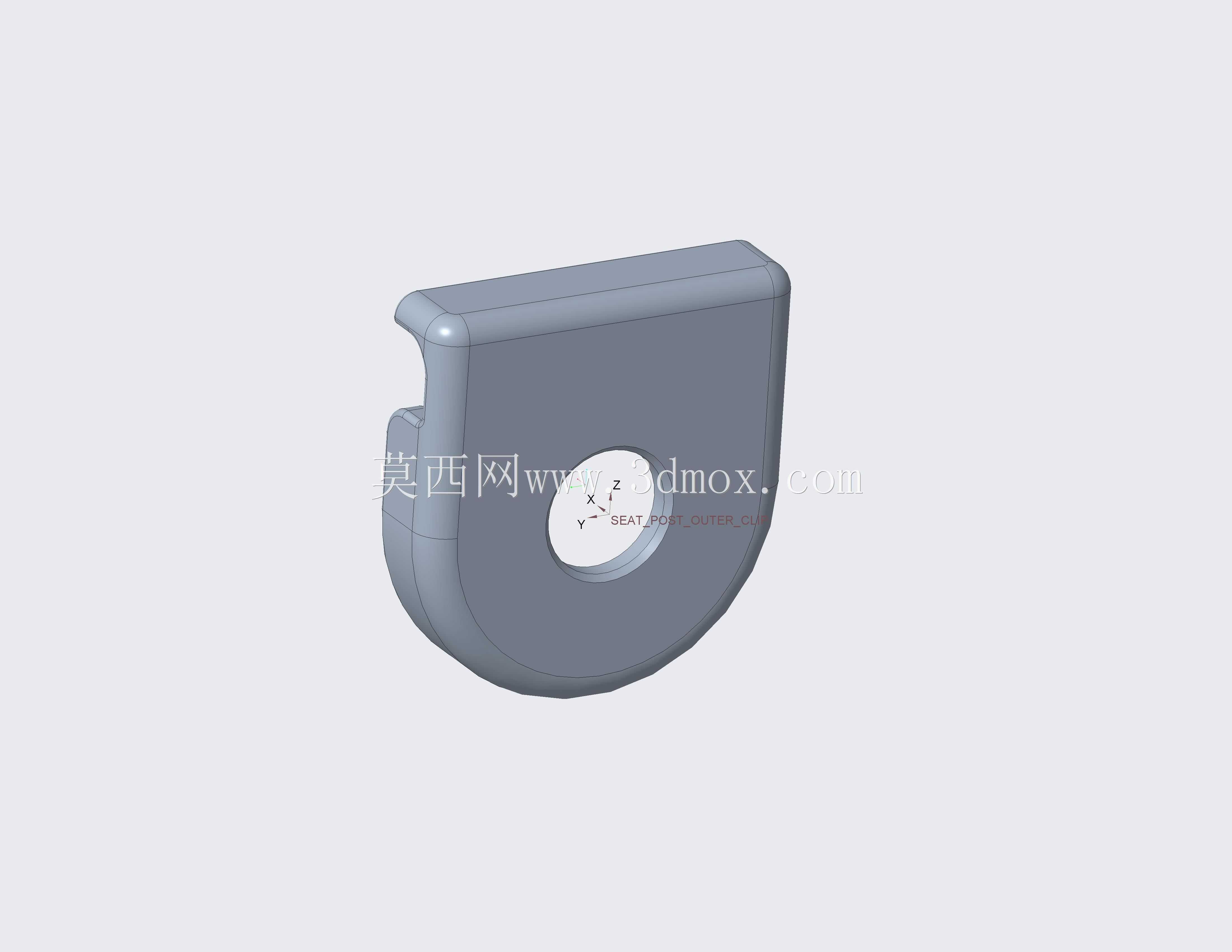

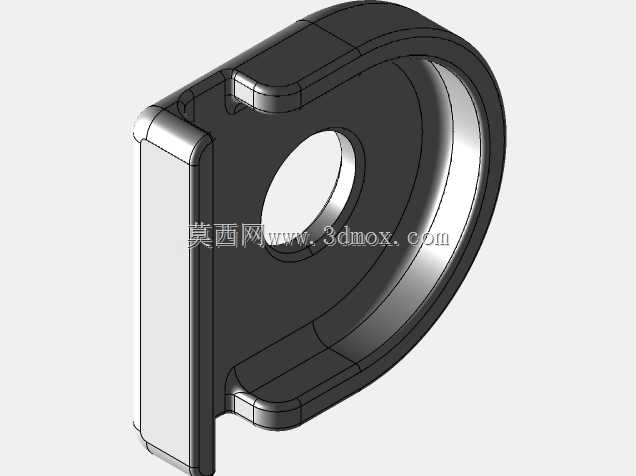

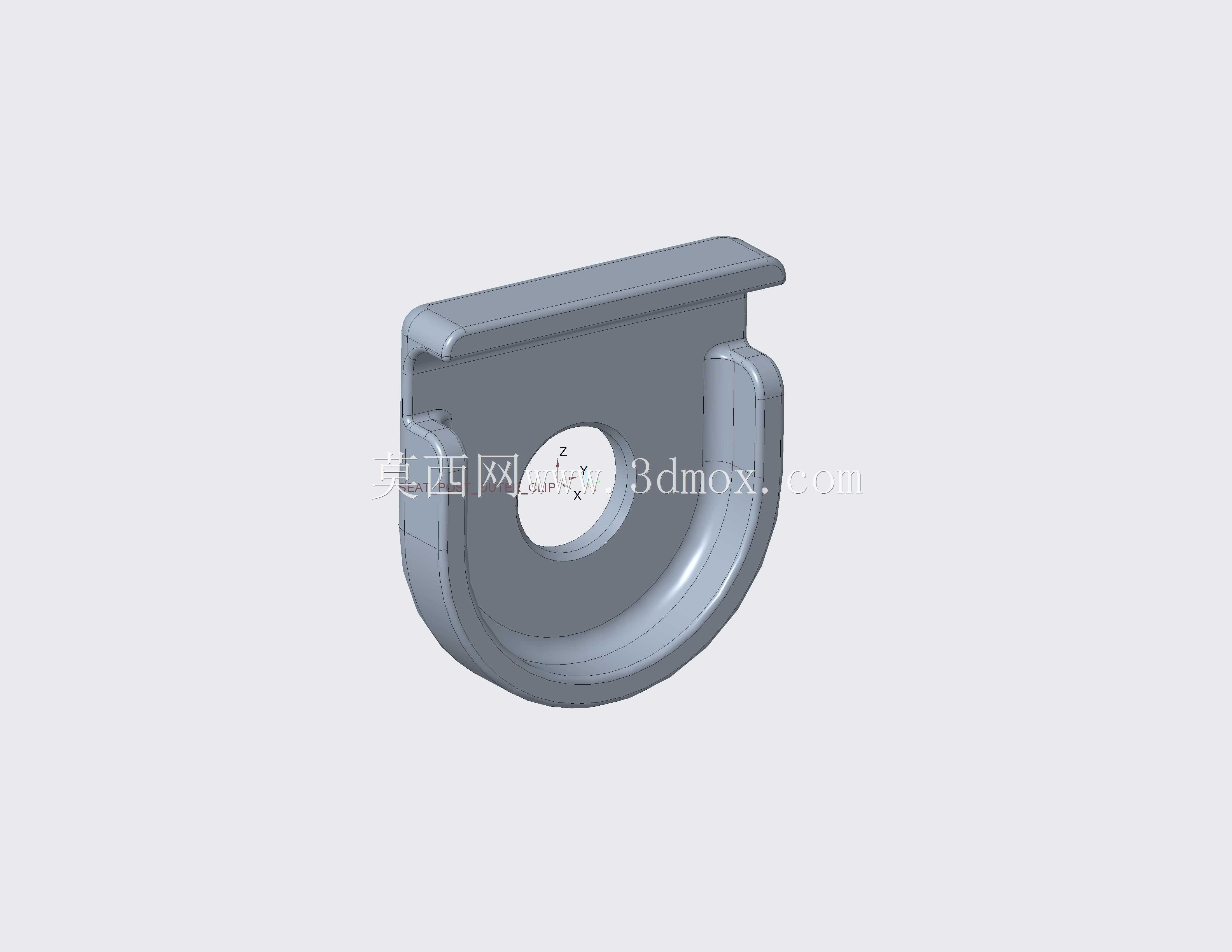

　　日常通勤、山地越野等不同骑行场景下，自行车座椅的固定可靠性直接影响骑行安全与乘坐体验，座椅柱外夹作为衔接车架立管与座杆的核心锁紧构件，承担着限制座杆周向转动、轴向窜动的核心作用，是骑行系统中不可缺失的小尺寸关键受力件。这款U型结构的座椅柱外夹，在设计阶段优先考虑了不同管径座杆的适配兼容性，整体采用半包围开口式结构，内侧圆弧面与标准圆柱座杆的外圆曲率完全匹配，安装时可通过外侧锁紧螺栓的预紧力，让夹体产生可控的弹性形变，均匀包裹在座杆外壁，避免局部应力集中导致的座杆压痕、夹体开裂问题。从结构受力角度分析，夹体顶部的平直翻边是核心受力承载区，安装后与车架立管的上端面紧密贴合，可将骑行过程中人体重量带来的垂直载荷均匀传递到车架主体，

　　避免锁紧螺栓单独承受垂直剪切力，大幅提升构件的疲劳使用寿命。夹体侧壁的厚度经过反复校核，在保证锁紧形变余量的前提下控制整体重量，既不会因为壁厚过大导致锁紧时形变量不足、夹持力不够，也不会因为壁厚过薄导致长期受力后出现塑性形变、锁紧失效。中部开设的同轴圆孔是锁紧螺栓的穿装通道，孔位与两侧夹臂的垂直度公差控制在0.05mm以内，保证螺栓锁紧时两侧夹臂受力对称，不会出现单侧偏载导致的夹体歪斜、座杆夹持偏移问题。在实际安装场景中，这款外夹不需要对原有车架立管做额外改装，可直接替换同规格的传统座杆夹，安装边界完全兼容市面上常见的27.2mm、30.9mm、31.6mm等标准直径座杆，夹体的开口宽度设计预留了足够的调节余量，

　　即使座杆外径存在小幅制造公差，也能通过螺栓预紧力调整实现稳定夹持。不同于传统的环形锁夹，这款U型外夹的拆装效率更高，调整座椅高度时不需要完全拧下锁紧螺栓，只需松开螺栓到夹体开口间隙大于座杆直径，即可上下抽动座杆调整高度，调整到位后重新拧紧螺栓即可完成固定，大幅降低日常维护调整的操作难度。针对户外骑行的复杂工况，夹体的圆弧过渡位置全部做了R角处理，没有尖锐的应力集中棱边，长期承受交变载荷时不会在拐角位置萌生疲劳裂纹，夹体内壁没有做额外的防滑齿设计，避免硬接触刮花座杆表面的阳极氧化层或涂装层，依靠足够的接触面积与均匀的夹持压力实现防滑锁紧，对于碳纤维材质的座杆也能友好适配，不会出现夹碎碳管的问题。在结构建模过程中，

　　夹体的所有形变区域都做了有限元受力校核，模拟120kg垂直载荷、骑行颠簸时的瞬时冲击载荷下的应力分布，确保最大应力值远低于常用铝合金材质的屈服强度，同时夹体的外轮廓做了流线型过渡处理，没有突出的棱角，既可以降低骑行过程中的风阻，也能避免磕碰时对骑行者造成剐蹭伤害。这款外夹的安装定位基准为夹体内圆弧的中心轴线，安装时保证轴线与车架立管轴线完全重合，即可避免座杆安装偏斜导致的座椅角度偏移问题，夹体上端的翻边平面与车架立管上端面的贴合度要求不低于85%，保证垂直载荷的均匀传递，避免局部接触导致的车架立管上端变形。
