山地自行车通风散热型制动盘结构设计

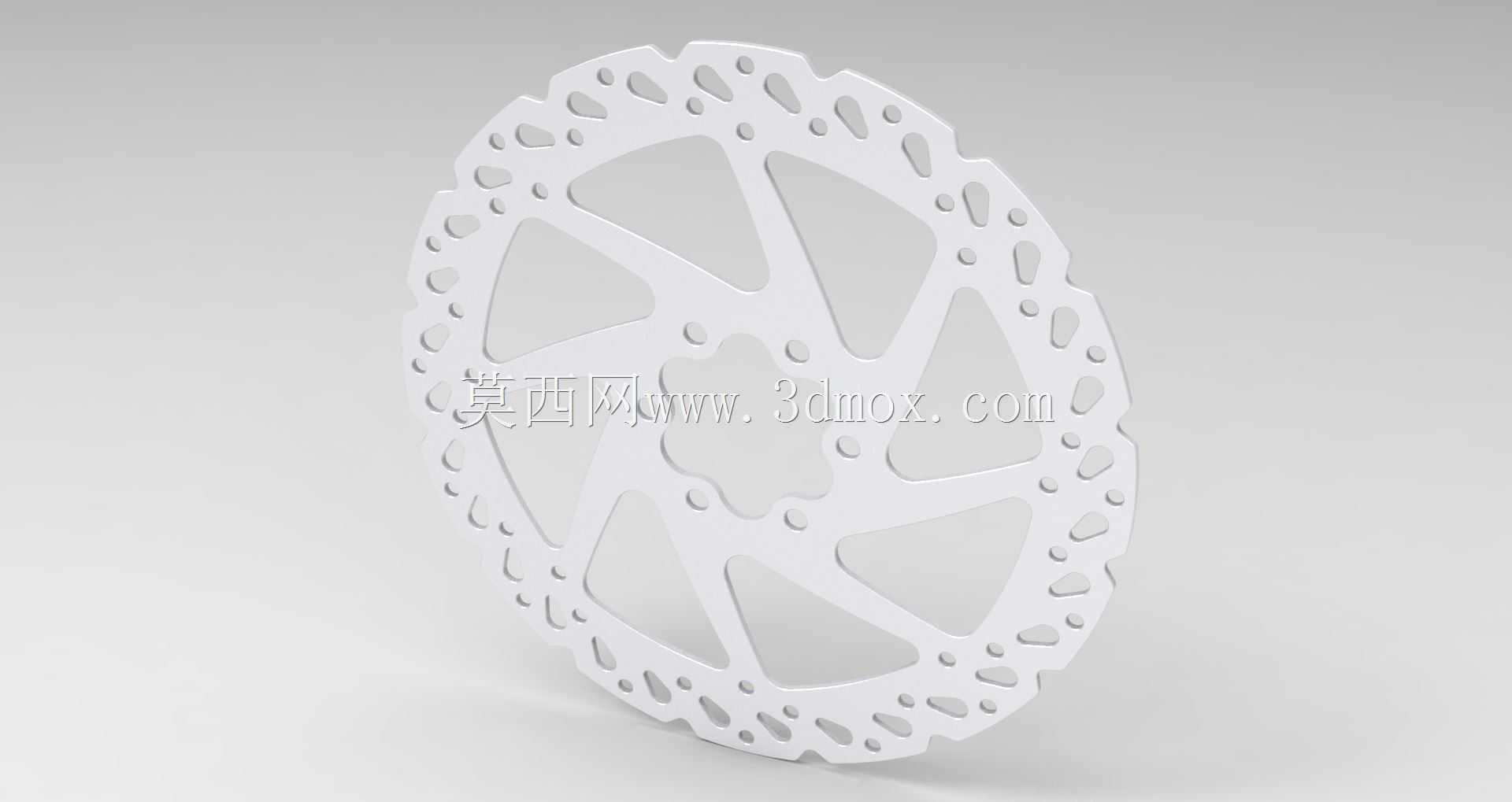

　　日常骑行场景中，制动系统的可靠性直接决定骑行安全，碟刹结构凭借线性制动力输出、雨天抗水衰退能力强的优势，已经逐步替代传统圈刹成为运动类自行车的标准配置，而制动盘作为碟刹系统的核心摩擦副部件，其结构设计合理性直接影响制动响应速度、热衰减控制能力与长期使用耐久度。这款制动盘采用六瓣式花键中心安装接口，匹配市面主流桶轴与快拆花鼓的安装规格，安装位的花键齿形做了倒角过渡处理，装配时无需刻意对位即可快速卡入花鼓定位槽，锁紧后盘片与花鼓的同轴度公差可控制在0.02mm以内，高速转动时不会出现偏摆蹭碟的问题。盘片整体外径适配160mm规格的来令片夹持范围，厚度采用行业通用的1.8mm摩擦层设计，既保证摩擦接触面积足够提供充足制动力，

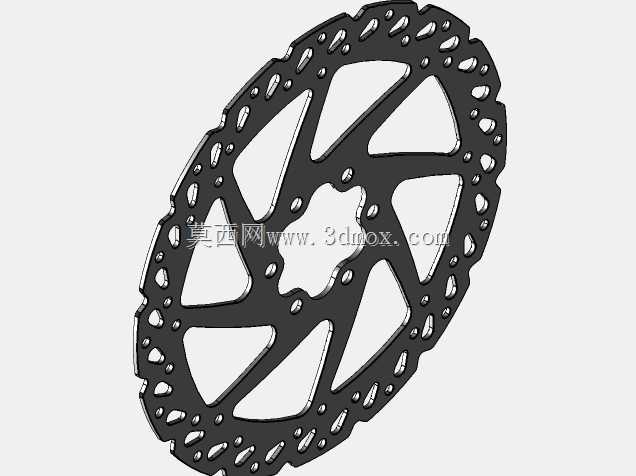

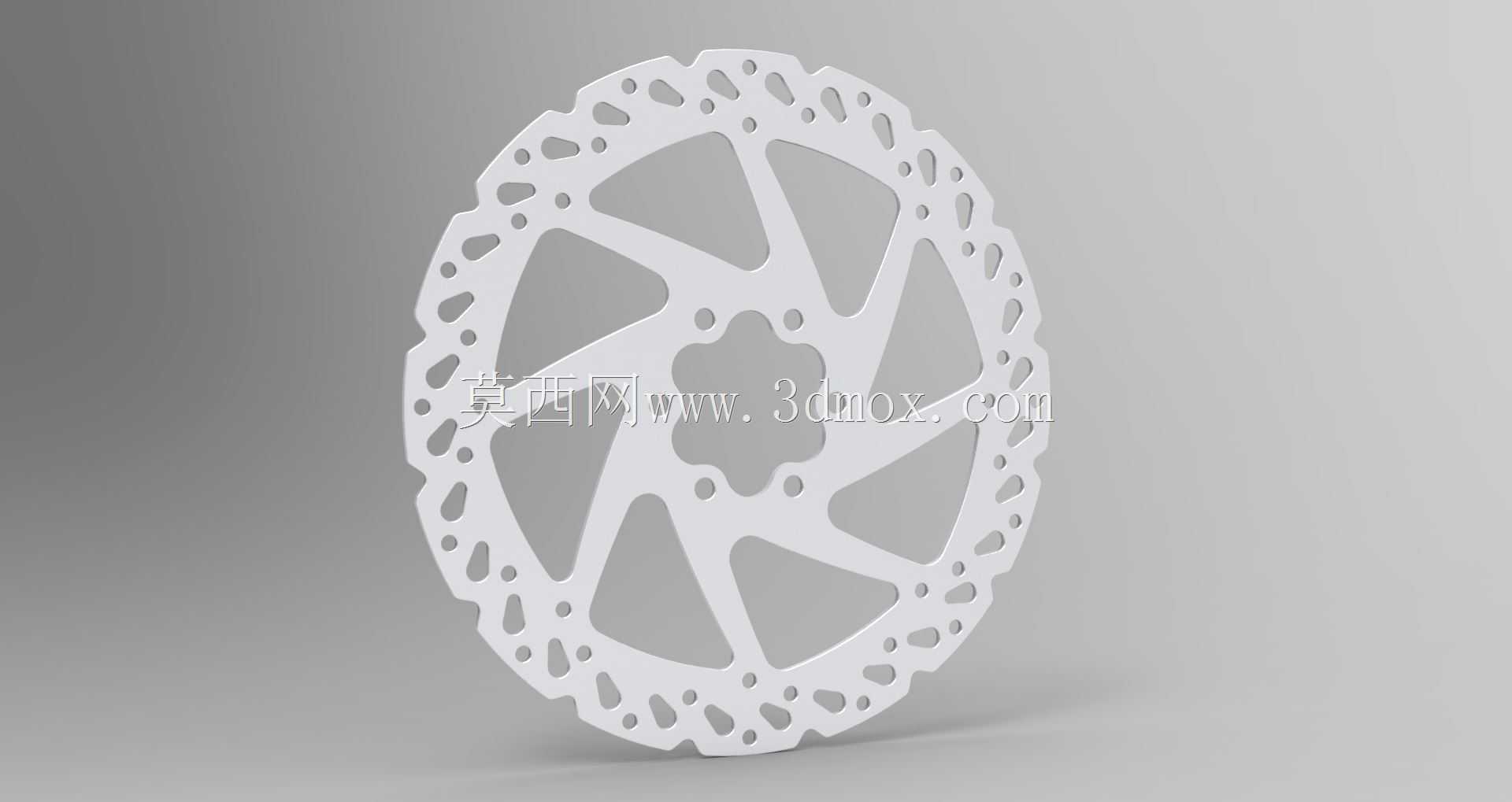

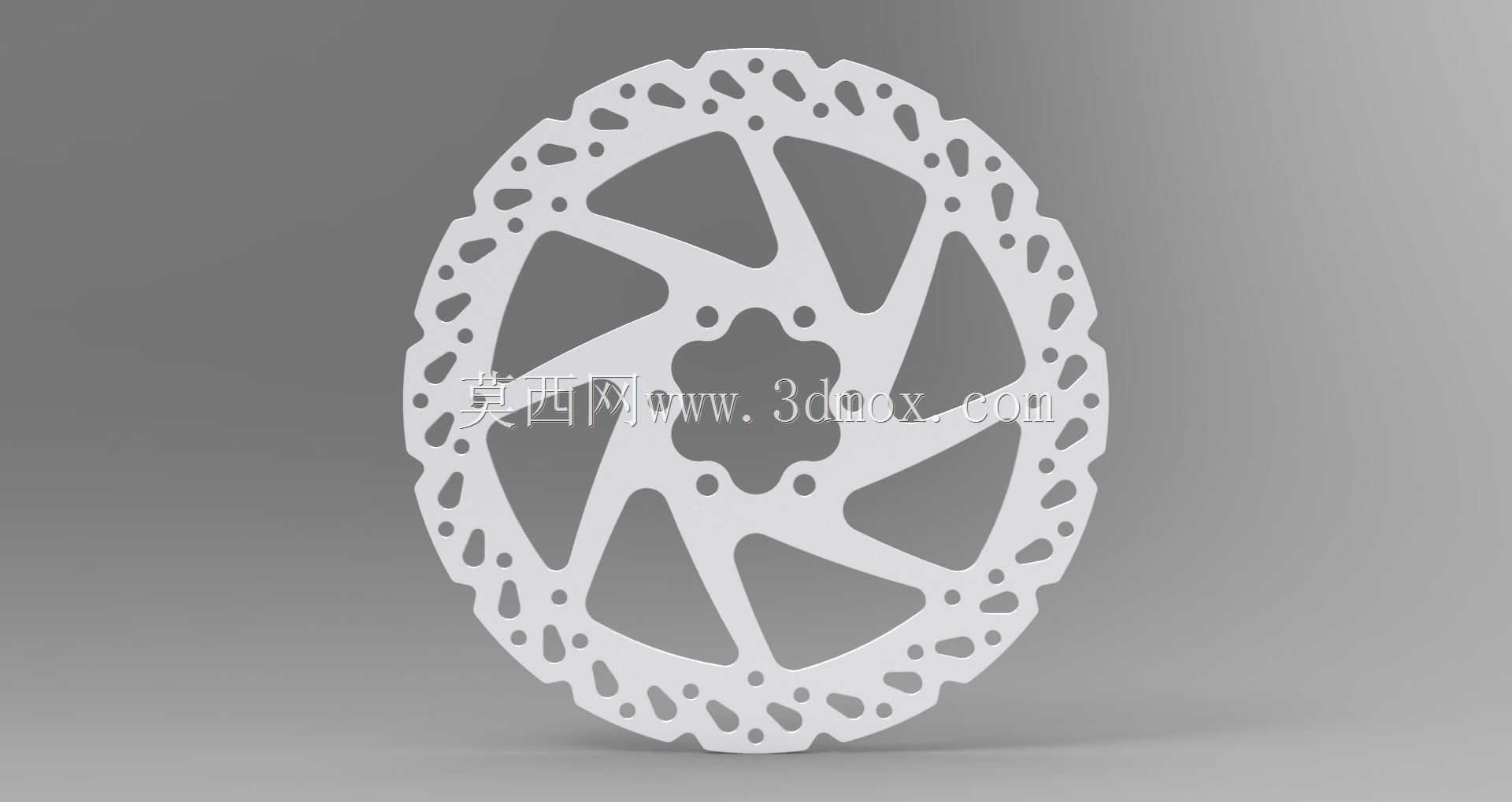

　　又不会因盘片过厚增加来令片的开合行程，影响刹车手柄的握距手感。盘体的镂空结构并非单纯做轻量化处理，每一处镂空的轮廓都经过受力路径优化：靠近中心安装位的大尺寸三角镂空，主要作用是打断制动过程中热量向花鼓侧传递的路径，避免高温传导至花鼓内部造成轴承润滑脂失效；外圈边缘的密集小圆孔与波浪形轮廓，一方面是转动过程中可以带动空气形成对流，快速带走来令片摩擦产生的热量，长距离下坡连续制动时盘片温度可比全实心盘低30%左右，有效降低热衰减导致的制动力下降风险，另一方面边缘的不规则轮廓可以在摩擦过程中不断刮除来令片表面的磨屑，避免磨屑在摩擦面形成光滑釉层导致制动打滑。盘片的摩擦面做了平行度精整处理，表面粗糙度控制在Ra1.6范围内，

　　与来令片接触时不会出现突兀的咬合感，制动力输出线性可控，新手骑行时也不容易出现抱死摔车的情况。设计过程中针对安装边界做了充分适配：中心花键的尺寸兼容禧玛诺、速联等主流品牌的六钉之外的中锁花鼓规格，用户更换时无需额外购买转换座；盘片整体厚度控制在允许范围内，搭配不同厚度的来令片都不需要调整卡钳的安装位置，更换维护成本更低。从实际使用场景来看，这款制动盘既可以满足日常城市通勤的频繁启停制动需求，镂空结构在雨天骑行时可以快速排走摩擦面的积水，制动响应速度不会因水膜存在出现明显延迟；也能适配山地越野场景下的大制动力需求，结构强度经过校核，在紧急制动的大扭矩载荷下不会出现盘片变形开裂的问题，边缘的散热结构可以承受连续下坡的长时间摩擦高温，不会出现热形变导致的刹车抖动问题。盘片的材质选用常用的不锈钢耐磨材质，摩擦过程中不会产生过度磨损，正常使用情况下的使用寿命可达3万公里以上，不需要频繁更换。
