通勤运动自行车前轮花鼓轮毂结构设计

　　日常接触的两轮骑行装备里，前轮花鼓轮毂是连接轮组辐条、前叉与前轮轴的核心承载部件，很多入门骑行爱好者容易把花鼓和轮毂混为一谈，实际上这套组件同时承担径向承重、转动支撑、辐条固定的多重作用，不管是城市通勤车、山地越野车还是小轮径特技车，前轮轮毂的结构强度、安装适配性直接决定了轮组的耐用性与骑行安全性。

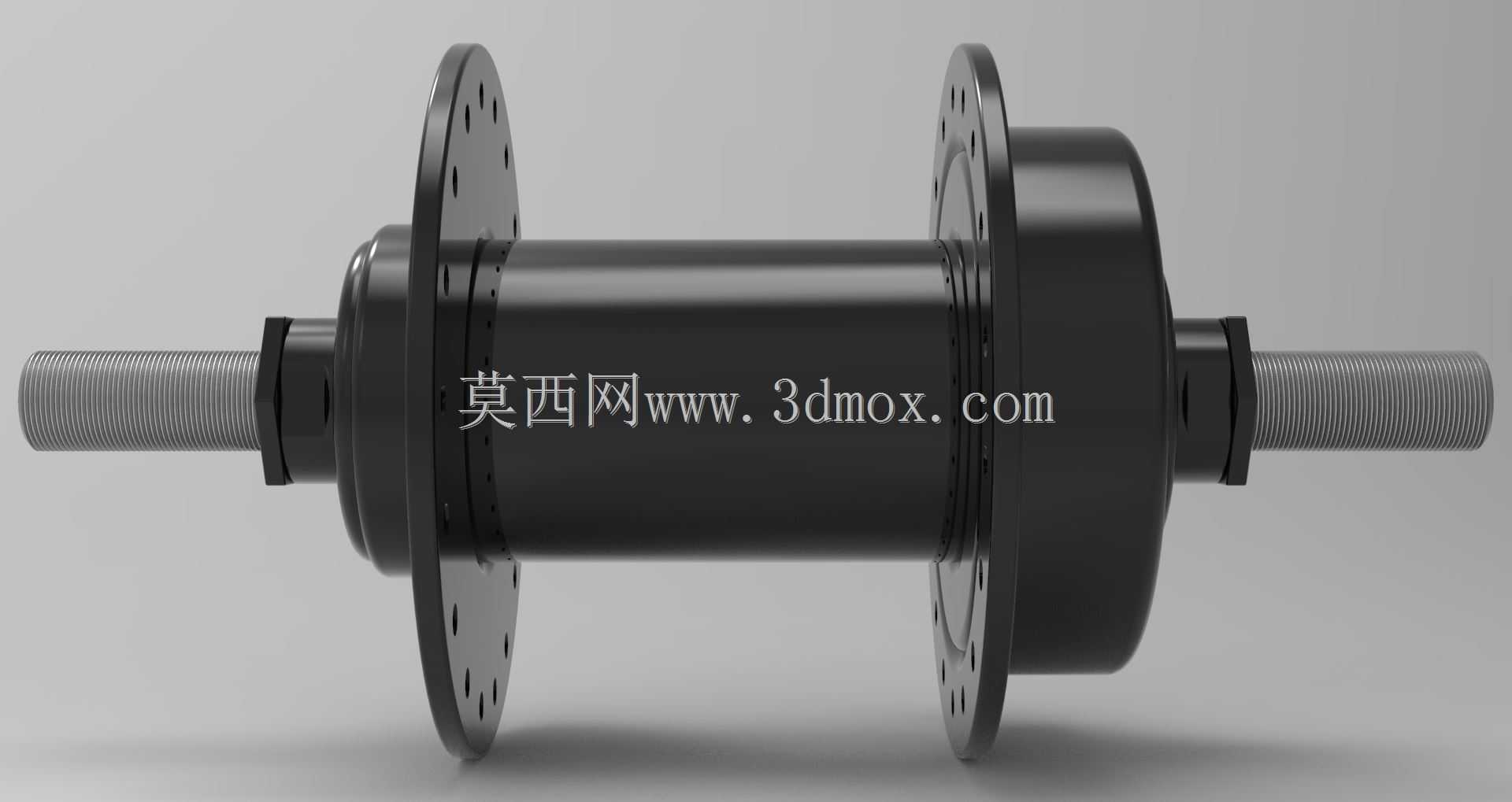

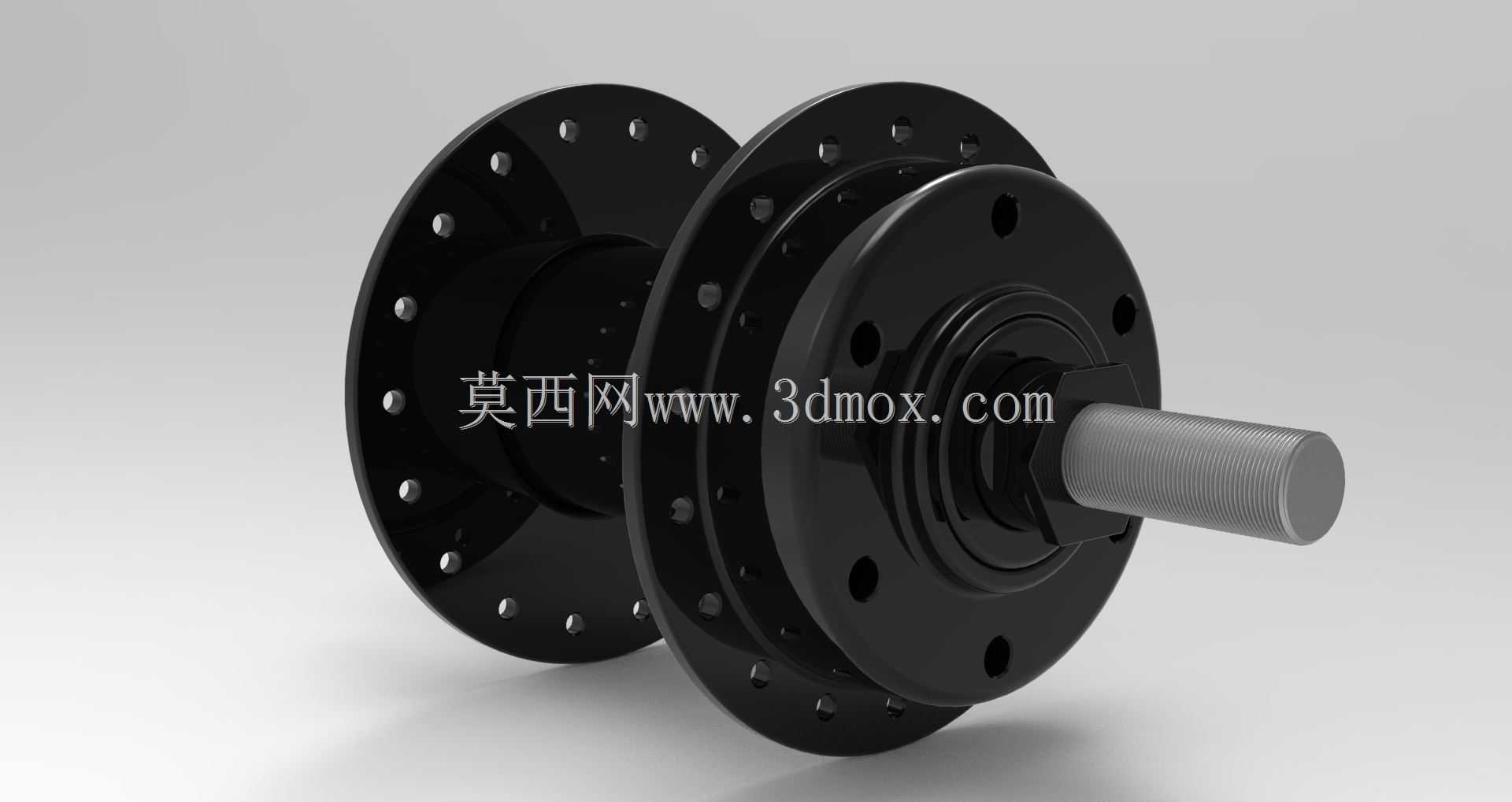

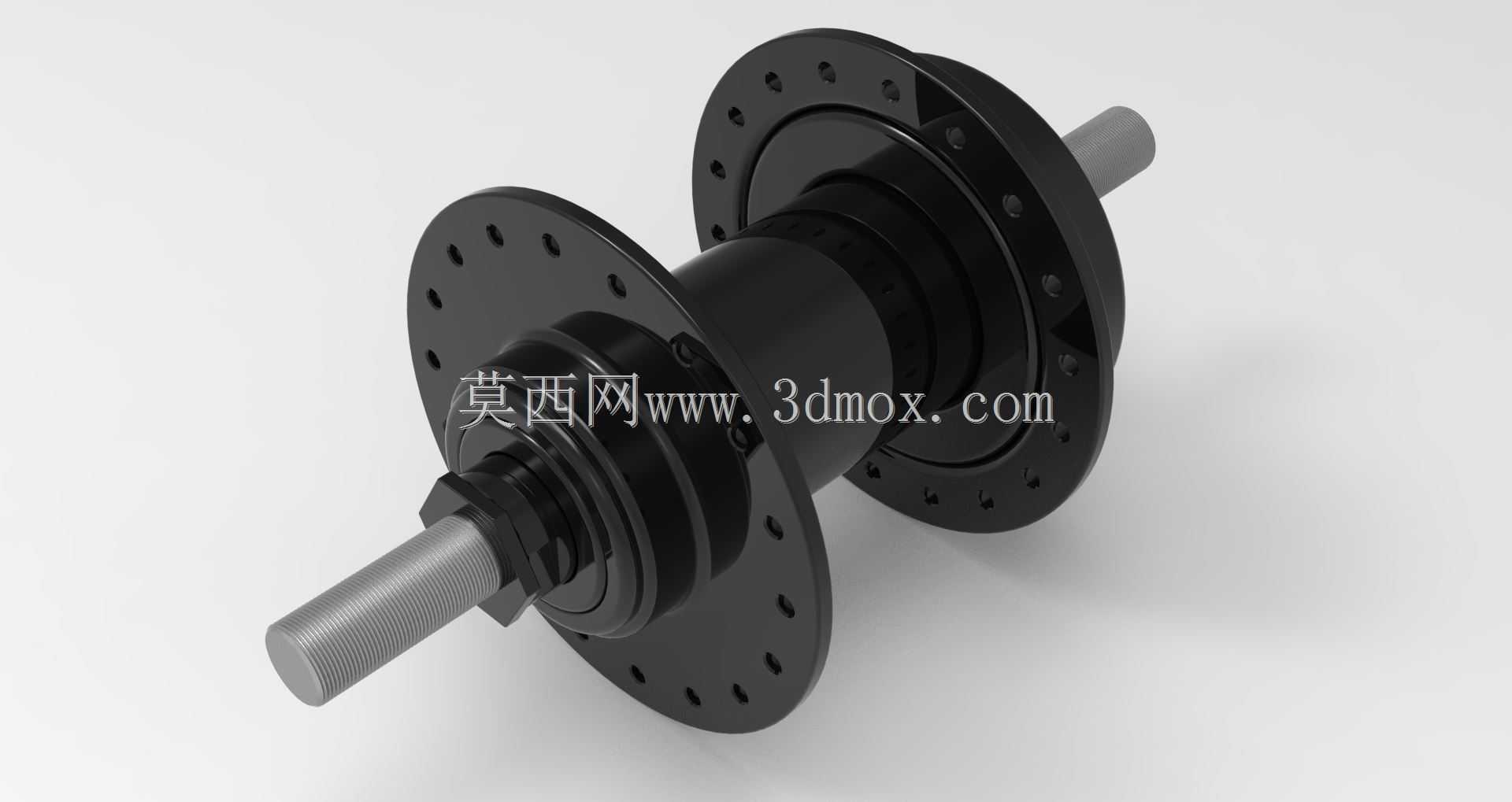

　　从实际应用场景来看，这类双法兰盘结构的前轮轮毂，适配常规辐条编织的轮组，左右两侧带均匀分布辐条孔的法兰盘，是用来穿入辐条条帽的，法兰盘的直径、孔位数量直接决定了辐条的交叉角度与轮组整体刚性——孔位数量越多，辐条编织后的受力点越分散，轮组抗侧向冲击的能力就越强，适合越野、特技骑行这类大载荷工况；如果是城市通勤用的轻量化轮组，也可以在保证辐条拉力均匀的前提下减少孔位数量，降低组件自重。

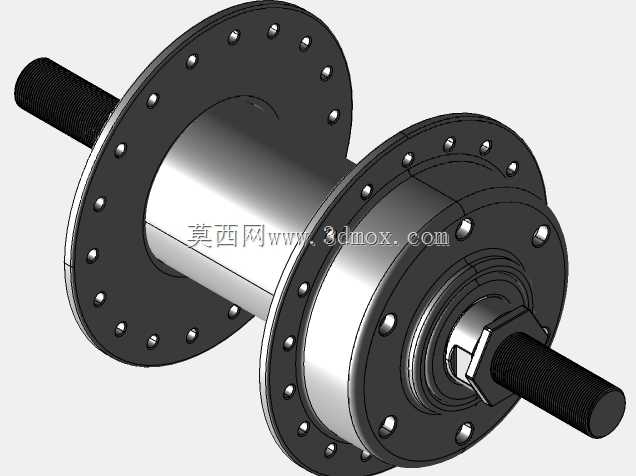

　　设计这套轮毂结构的时候，首先要明确安装边界尺寸：中心贯穿的轴杆部分，需要匹配标准前叉的开档尺寸，轴杆两端的螺纹段长度要兼顾轴挡、锁紧螺母、前叉耳片的安装厚度，不能出现螺纹啮合长度不足导致锁紧失效的问题，也不能因为轴杆过长突出前叉外侧过多，增加额外重量或者带来剐蹭风险。轴体中间的花鼓壳体内部是轴承安装位，不管采用散珠碗组还是密封轴承结构，轴承位的同轴度公差必须控制在合理范围内，否则轮组转动时会出现偏摆，不仅增加骑行阻力，还会加速轴承磨损，严重时甚至会出现轮组晃动的安全隐患。

　　从功能特性上看，两侧法兰盘的安装平面需要和中心轴保持严格垂直，法兰盘上的每个辐条孔都要做倒角处理，避免辐条弯折处出现应力集中，长期交变载荷下发生辐条断裂的问题。轴杆一端预留的加长螺纹段，是用来安装碟刹盘片的安装座吗？不对，这套结构的碟刹安装位是集成在单侧法兰盘的外侧，安装座上的螺纹孔位置需要匹配标准碟刹盘的孔距，保证盘片安装后和刹车卡钳的位置对齐，不会出现蹭碟的问题。很多新手建模的时候容易忽略法兰盘上辐条孔的角度设计，实际上每个孔位都要对应辐条的编织角度做轻微的倾斜导向，让辐条安装后自然顺着拉力方向延伸，不会在孔位处出现硬弯折，大幅提升辐条的疲劳寿命。

　　实际选型适配的时候，还要考虑轮毂和外胎、轮辋的匹配性，轮毂的法兰距决定了轮组的辐条偏移量，偏移量过大会导致两侧辐条拉力差过大，轮组容易向一侧偏摆，需要通过调整法兰盘的轴向位置，把两侧辐条的拉力差控制在5%以内，保证轮组转动时的动平衡。另外，轴杆和花鼓壳体之间的密封结构也很重要，日常骑行时会遇到泥水、灰尘的侵蚀，如果密封不到位，杂质进入轴承内部会快速破坏轴承滚道，导致转动卡滞、异响，所以在设计时要在轴承外侧预留密封圈的安装槽，采用接触式橡胶密封圈阻挡杂质进入，同时要控制密封圈和转动部件的接触压力，避免摩擦力过大增加骑行阻力。

　　很多人在做自行车轮组建模的时候，只关注外观造型的还原，忽略了实际安装的干涉问题：比如锁紧螺母的尺寸要和前叉开口的宽度匹配，不能出现螺母放不进前叉卡槽的问题；碟刹安装座的平面度要满足要求，否则盘片安装后会出现端面跳动，刹车时出现异响和制动力波动；轴端的螺纹规格要匹配通用的快拆杆或者实心轴螺母，保证配件的通用性，不需要单独定制紧固件就能完成装配。

　　从结构强度校核的角度，轮毂的主要失效形式是法兰盘根部的断裂，以及轴承位的磨损，所以在设计时要在法兰盘和花鼓壳体的连接位置做圆角过渡，避免应力集中，同时根据载荷工况选择合适的材料——如果是通勤车用的铝合金轮毂，在保证壁厚足够的前提下可以做轻量化的镂空设计，但镂空位置不能选在应力集中的法兰根部，要选在花鼓壳体的非承载区域；如果是重载特技车用的钢制轮毂，则可以适当增加壁厚，提升抗冲击能力，不需要过度追求轻量化。

　　另外，这套轮毂的轴芯部分要做表面硬化处理，因为轴芯和轴承内圈是过盈配合，装配时如果表面硬度不足，容易出现压装划伤，长期使用时也会出现轴芯磨损导致轴承跑内圈的问题，一般轴芯的表面硬度要达到HRC40以上，同时保证芯部的韧性，避免受到冲击时出现轴芯断裂。在三维建模过程中，所有配合面的尺寸公差都要按照通用机械配合标准来设定，轴承安装位采用基孔制过渡配合，既保证轴承安装后的定位精度，又不会因为过盈量过大导致轴承内圈变形，影响转动顺畅度。

　　实际装配流程里，轮毂组件需要先把轴承压入花鼓壳体的轴承位，再穿入轴芯，安装两侧的轴挡或者锁紧螺母，调整好轴承的预紧间隙——间隙过大会导致轮组晃动，间隙过小会导致转动阻力过大，调整到位后再穿入辐条，和轮辋连接后调整辐条拉力，完成整个轮组的编圈工序。这套结构的设计通用性很强，只要调整法兰盘的孔数、轴杆的长度和开档尺寸，就能适配不同类型的自行车前轮使用，不管是小轮径的折叠车、大轮径的山地车还是通勤用的城市车，都能基于这个基础结构做参数化调整，快速衍生出适配不同车型的轮毂模型。
