自行车左侧曲柄牙盘传动组件结构设计

　　日常通勤、运动骑行场景里，自行车左侧曲柄牙盘组件是人力传动路径上的核心受力件，直接承接脚踏端输入的踩踏力矩，通过与中轴、右侧牙盘、链条的配合，把骑手的腿部发力传递到后轮驱动结构，最终实现车辆前进。很多入门车型的左侧曲柄容易出现踩踏松旷、牙盘偏摆的问题，本质是设计阶段对受力边界、安装配合的考量不足，这套结构在建模时就针对常见失效点做了对应优化。

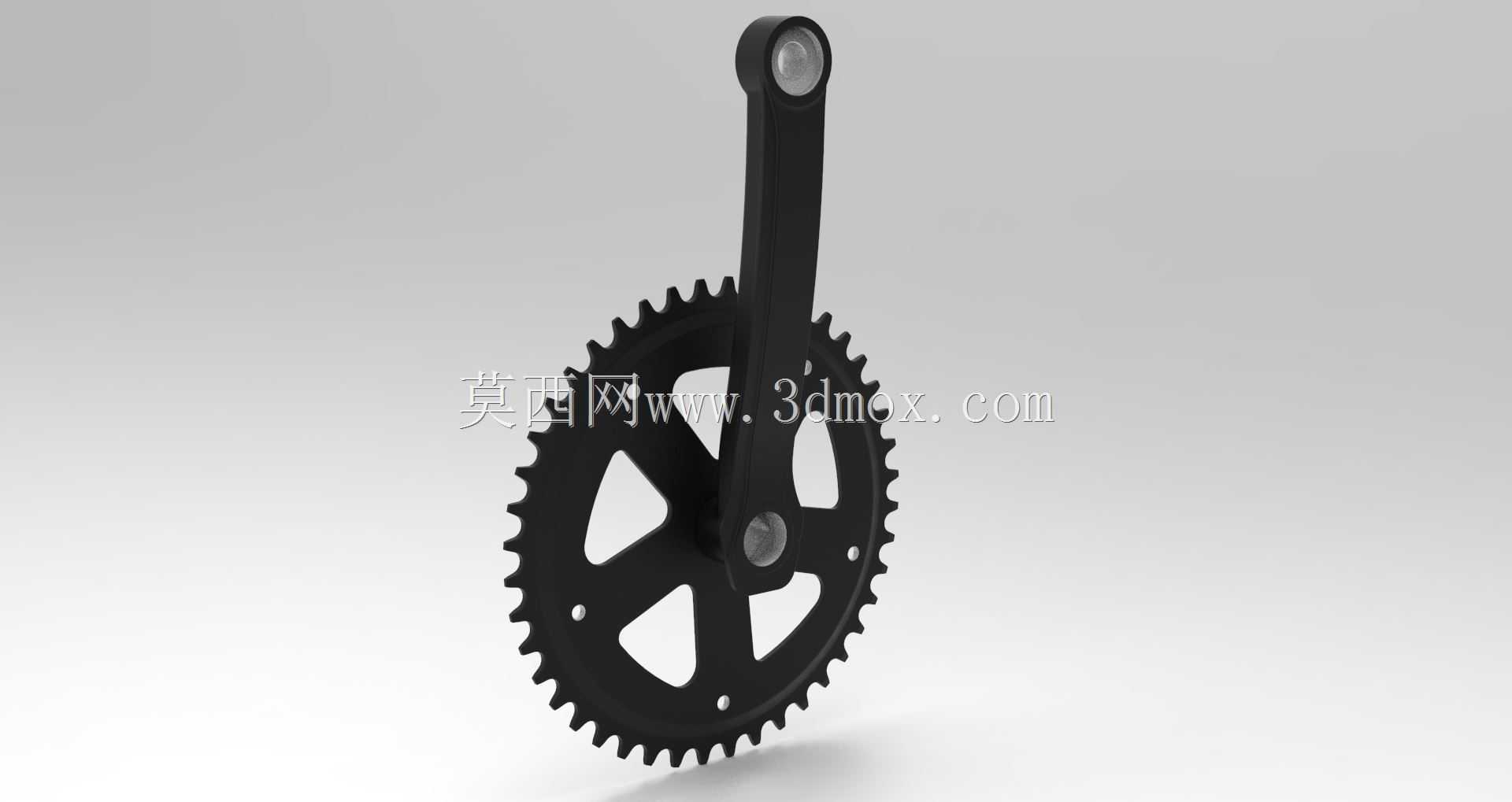

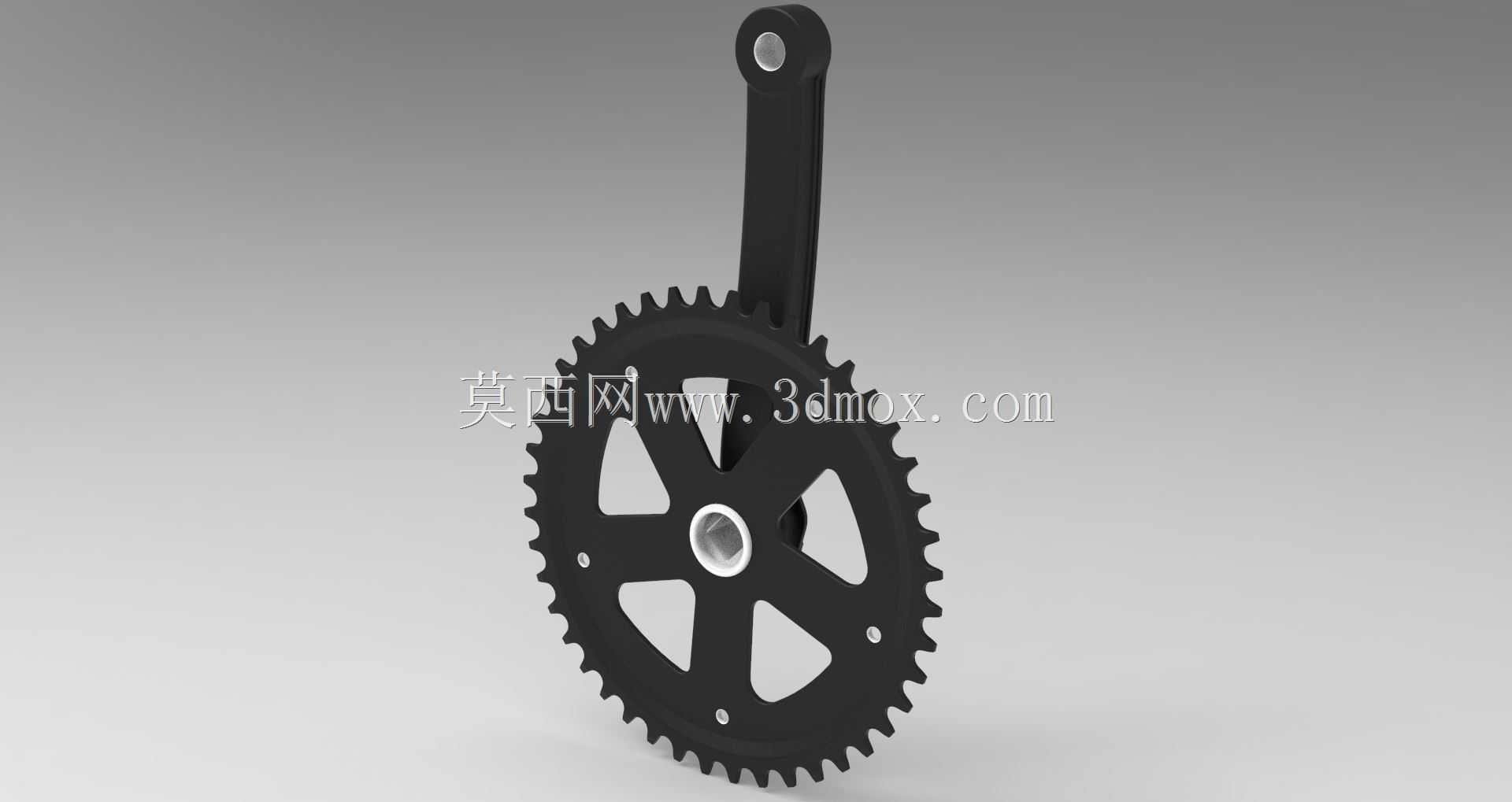

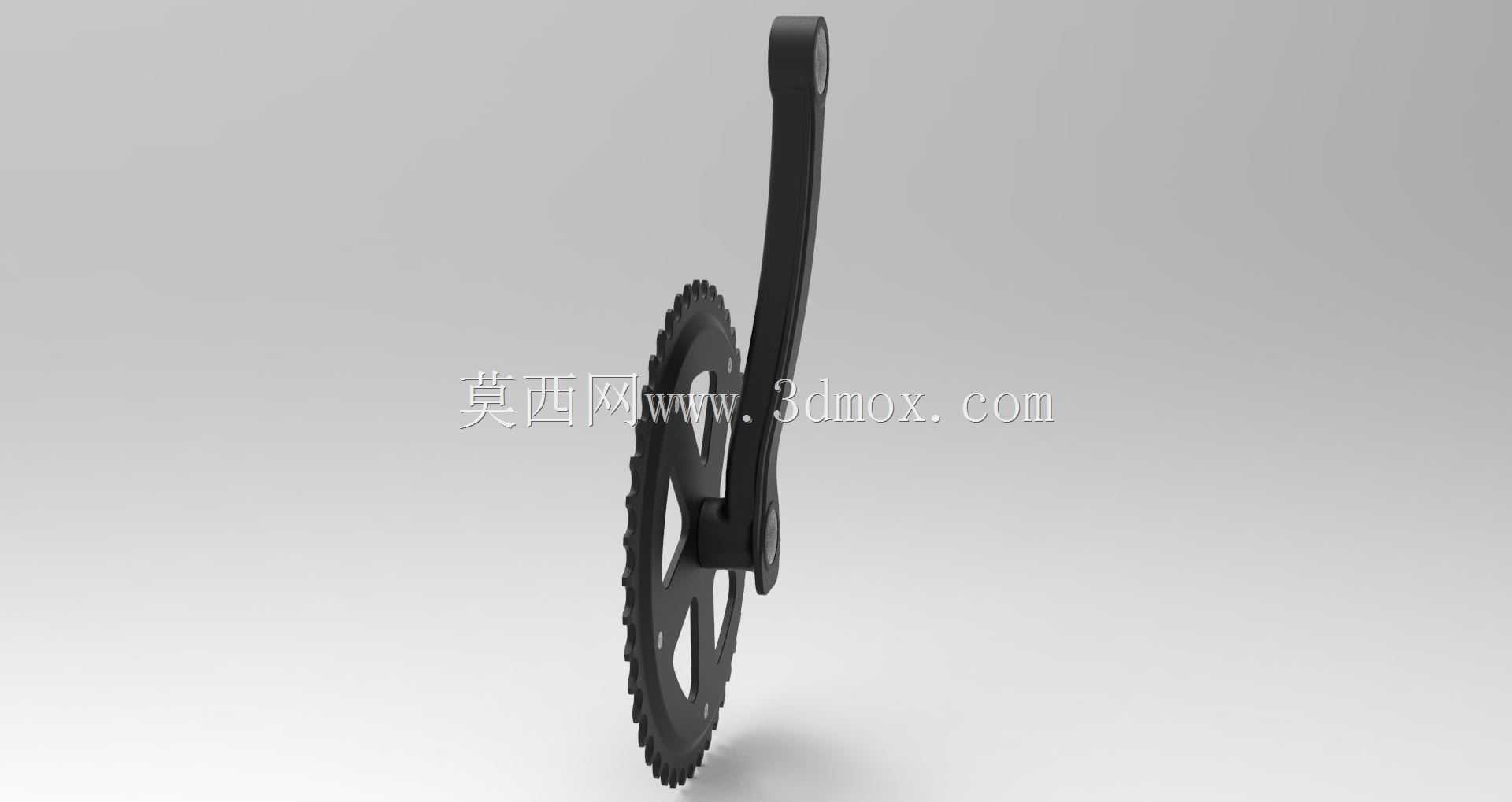

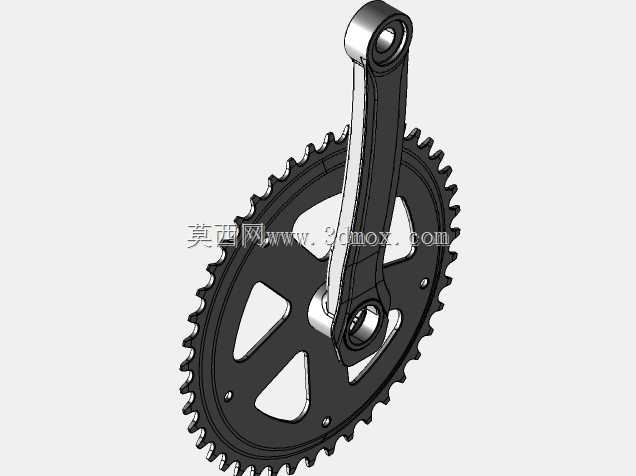

　　从功能特性来看，这套组件整合了左侧曲柄与单片牙盘的安装定位结构，曲柄上端的安装孔用于连接左侧脚踏轴，孔内预留了标准螺纹配合余量，装配时可直接适配常规规格的脚踏组件，不需要额外做转接衬套。曲柄与中轴配合的位置采用了方榫定位结构，配合端面的锁紧螺孔，安装后可完全限制曲柄相对中轴的周向转动与轴向窜动，避免长期踩踏后出现曲柄松动脱落的风险。牙盘部分采用五辐式镂空结构，在保证盘片整体刚性的前提下，尽可能降低了旋转部分的重量，减少骑手踩踏时的无效负重，盘齿的齿形按照标准链条节距设计，啮合时可顺畅嵌入链条间隙，不会出现跳齿、卡链的问题，盘片上预留的三个固定孔位，可直接与右侧曲柄的盘爪配合锁紧，保证左右盘片的同轴度误差控制在合理范围内。

　　设计过程中，首先要明确的是安装边界尺寸，曲柄的有效长度按照常规城市车、入门运动车的通用尺寸设定，适配绝大多数普通身高骑手的踩踏发力角度，不会因为曲柄过长导致膝盖弯折角度过大造成运动损伤，也不会因为曲柄过短导致踩踏力臂不足、发力效率低下。牙盘的齿顶圆直径匹配常规单速传动系统的速比要求，搭配常规规格飞轮时可获得适合城市通勤的传动比，兼顾平路加速与爬坡时的发力需求。结构建模时，曲柄杆身采用了变截面设计，靠近中轴的受力最大位置截面尺寸更大，向脚踏端逐步收窄，在保证整体抗弯、抗扭强度的同时优化了重量分布，杆身的过渡位置全部做了圆角处理，避免应力集中导致的曲柄断裂问题。牙盘的辐条与盘片外圈、中心安装座的连接位置也做了加厚处理，对应踩踏时盘片受到的链条拉力，避免大力踩踏时盘片出现形变。

　　实际装配场景下，这套组件不需要特殊的专用工具，常规的自行车维修扳手即可完成安装调试，安装时只需将曲柄的方榫对准中轴的方孔推入，锁紧端面的固定螺栓后，再将脚踏旋入曲柄端部的螺纹孔即可完成装配，后期维护时也可快速拆卸更换。针对日常使用中可能遇到的泥水、灰尘侵蚀问题，结构上在中轴配合位置预留了密封圈安装槽，装配时加装标准橡胶密封圈即可阻挡外界杂质进入中轴轴承位置，延长传动系统的整体使用寿命。盘片的齿部做了轻微的倒角处理，不仅装配链条时更容易对位，长期使用磨损后也不会出现齿部尖锐毛刺刮擦裤腿的问题。从受力仿真的角度来看，这套结构在常规骑手的最大踩踏力矩下，整体形变量控制在金属材料的弹性变形范围内，不会出现永久形变，反复踩踏的疲劳寿命也能满足日常通勤数万公里的使用需求，完全覆盖民用自行车的全生命周期使用要求。
