自行车传动系统右拨臂结构设计

项目分类:自行车 发布时间:2022-03-28 ID:595968
  • 自行车传动系统右拨臂结构设计
  • 自行车传动系统右拨臂结构设计
  • 自行车传动系统右拨臂结构设计
  • 自行车传动系统右拨臂结构设计
  • 自行车传动系统右拨臂结构设计

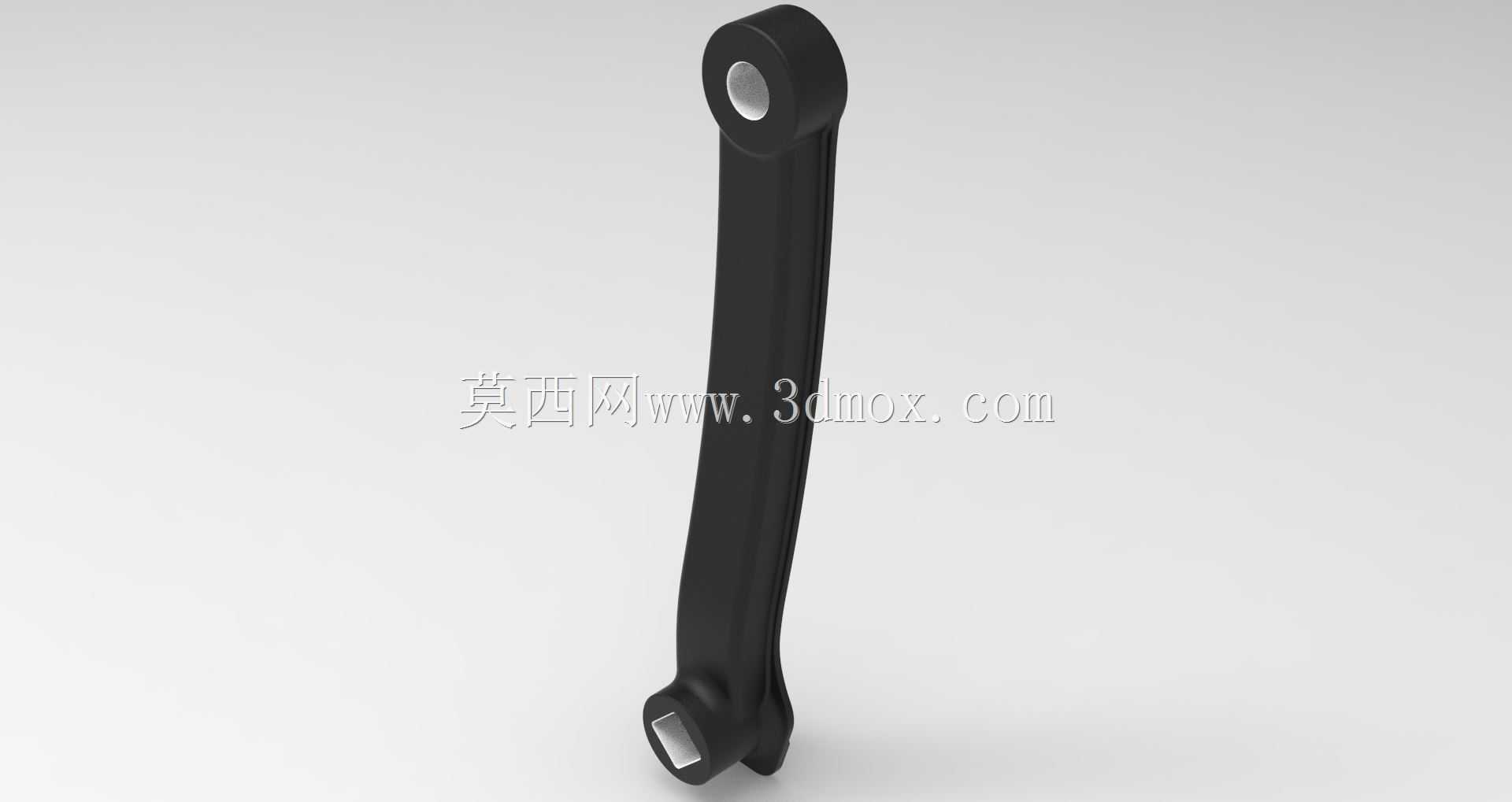

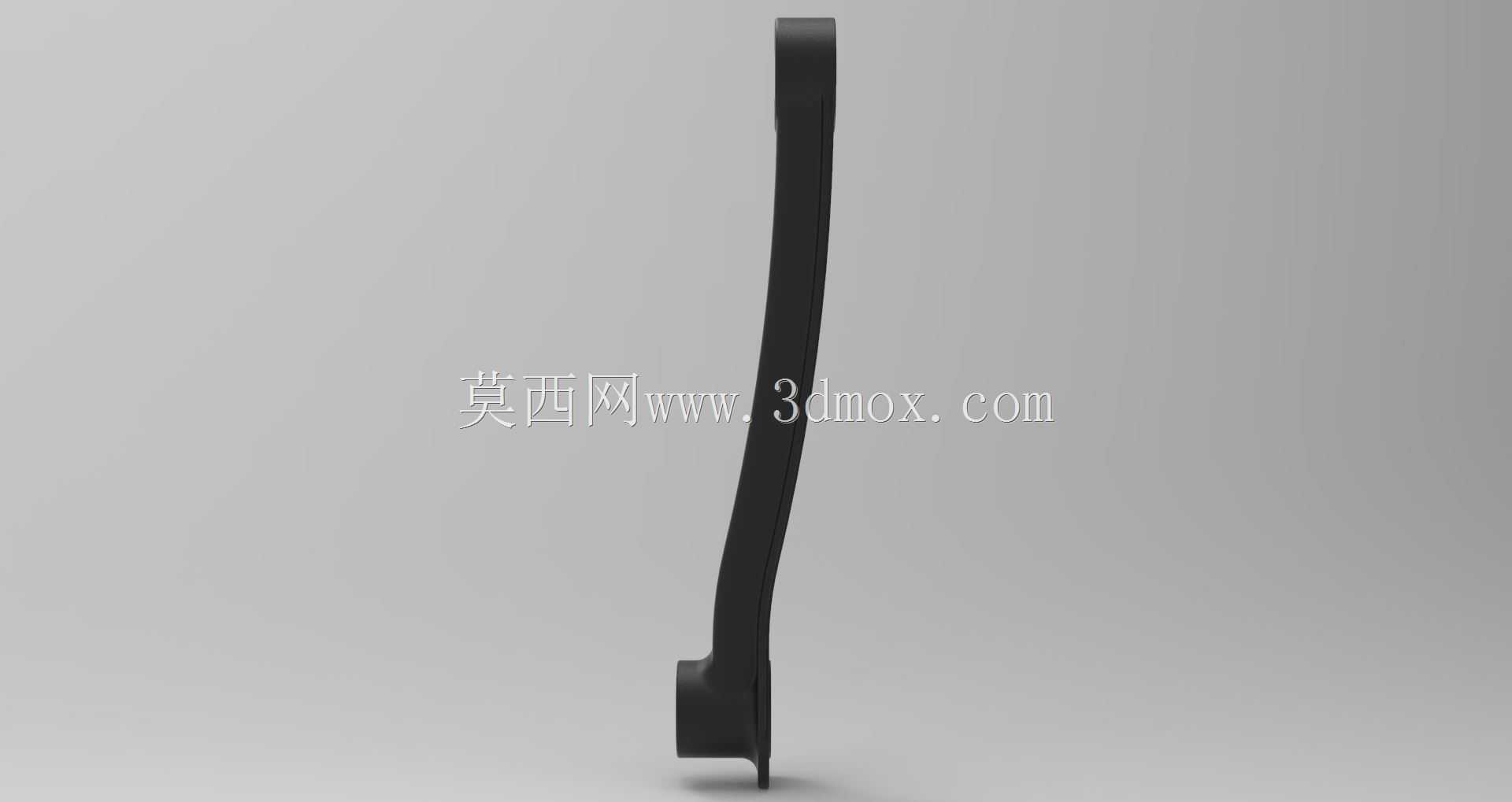

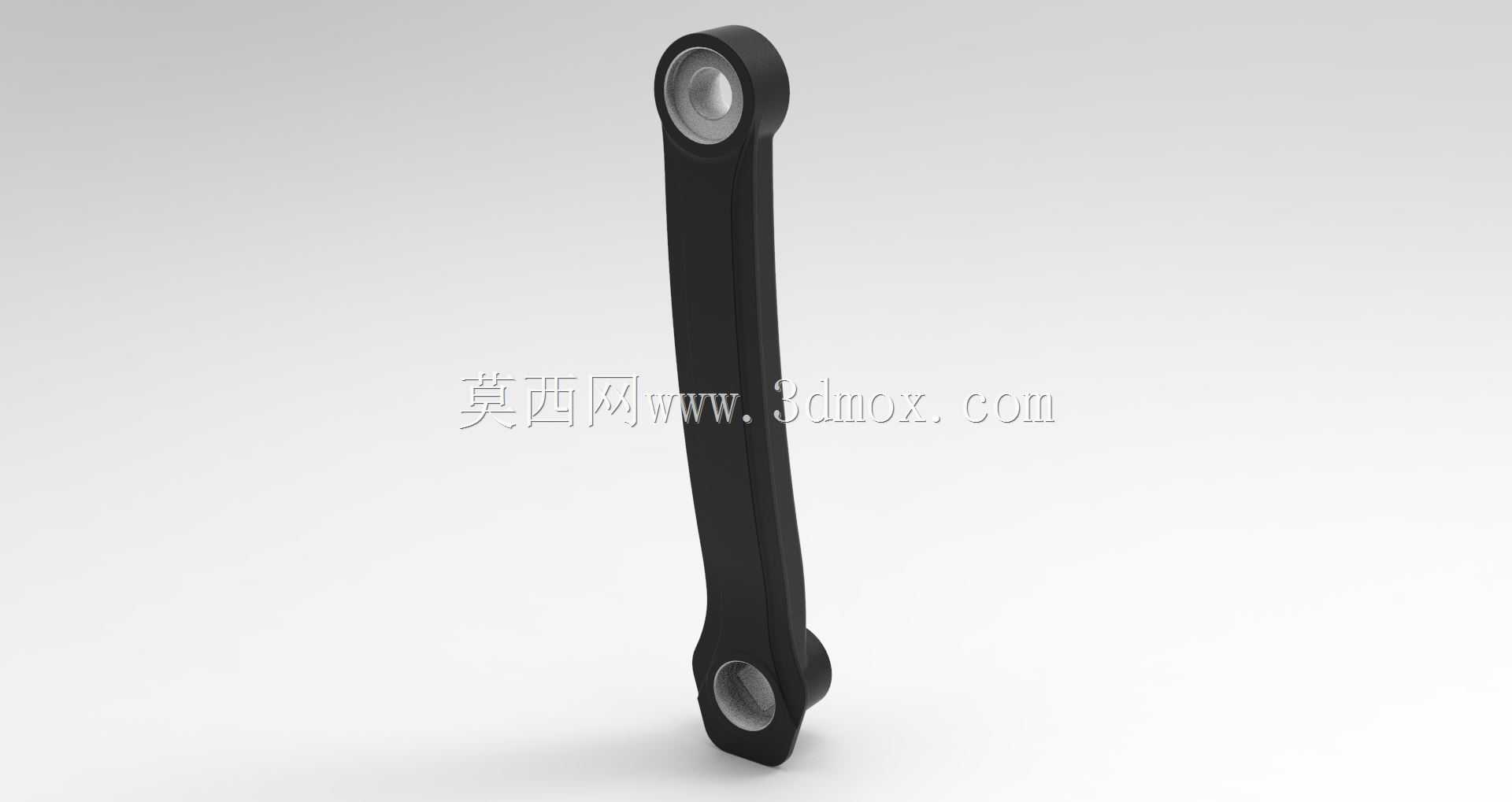

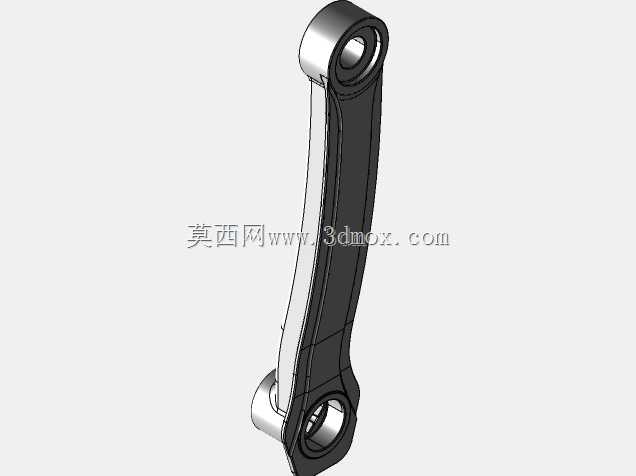

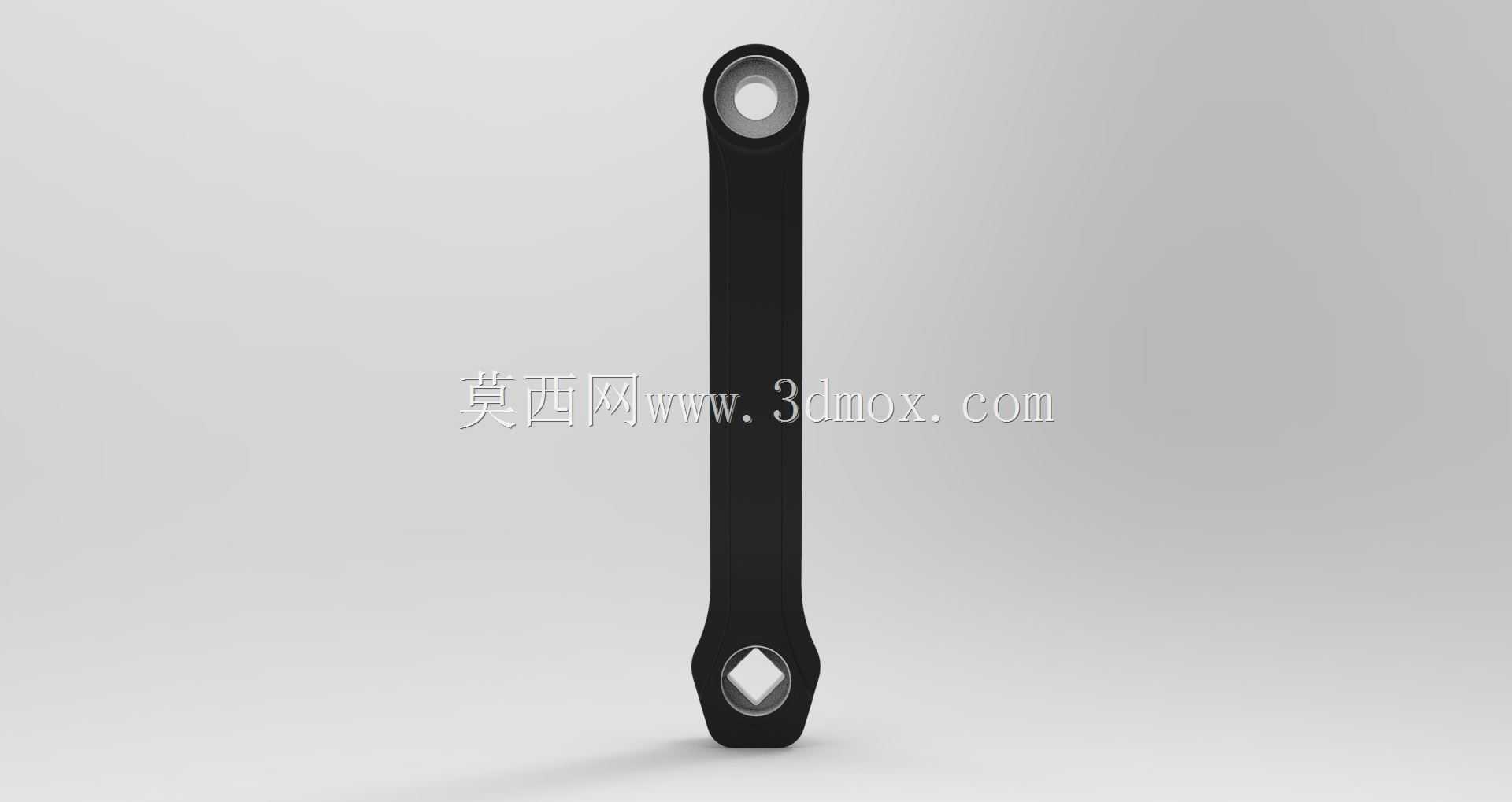

  在自行车变速系统的实际装配场景中,右拨臂是直接承担后拨链器动力传导、链条档位切换动作的核心受力构件,日常骑行过程中,无论是平路巡航的档位微调,还是爬坡路段的连续降档操作,拨臂的结构刚性、铰接间隙都会直接影响变速响应速度与档位定位精度,不少骑行场景中出现的跳档、变速滞后问题,追根溯源都和拨臂的结构设计偏差、安装配合公差超标有直接关联。从结构功能层面看,这款右拨臂采用长杆式一体化构型,两端分别设置铰接安装孔位,上端孔位用于对接变速拉线的驱动转轴,下端孔位用于连接导轮支架的摆动基座,杆身主体做了等强度变截面处理,靠近上端铰接位的杆身宽度略窄,向下延伸过程中逐步加宽,到下端铰接位处过渡为圆弧加厚结构,这种设计既可以平衡两端铰接位的受力载荷,

  避免长期交变应力下出现杆身弯曲变形,也能尽可能降低构件自身重量,减少变速动作过程中的运动惯量,让拉线驱动的动作反馈更直接。设计过程中首先要明确的是安装边界约束,上端铰接孔的同轴度公差需要控制在0.02mm以内,孔内预留的衬套安装深度要匹配标准后拨的转轴尺寸,装配后铰接位的径向旷量不能超过0.05mm,否则长期使用后会出现变速定位偏移;下端铰接位的孔轴线需要和上端孔轴线保持严格平行,平行度公差不超过0.03mm,不然会导致导轮支架摆动过程中出现偏斜,加剧链条和导轮的侧向磨损,甚至出现掉链问题。杆身的外形设计没有采用多余的装饰性结构,侧面做了微小的拔模斜度,既满足构件成型过程中的工艺要求,也能在骑行过程中减少泥水、灰尘的附着,

  降低日常维护的清理难度;杆身表面的过渡圆角全部做了R2以上的圆滑处理,避免应力集中导致的疲劳断裂,要知道自行车在颠簸路面骑行时,拨臂会持续承受链条跳动带来的冲击载荷,应力集中位置很容易在数千公里的骑行后出现裂纹。从实际应用场景出发,城市通勤车的右拨臂更多需要考虑耐用性,杆身壁厚会适当加大,应对日常疏于维护的使用场景;而运动型山地车、公路车的拨臂会在保证结构强度的前提下做轻量化优化,在非主要受力位置做局部减薄处理,匹配竞赛场景下对零部件重量的严苛要求。这款拨臂的铰接位孔端都做了沉台设计,用于安装密封垫圈,阻挡骑行过程中带入的泥沙、雨水进入铰接转轴内部,延长铰接位的润滑维护周期,很多低端拨臂正是因为省略了这个密封结构,

  使用两三个月后就会出现铰接位卡滞,变速动作变得生涩。在安装配合层面,拨臂的摆动行程需要和飞轮的齿片间距精准匹配,设计时杆身的有效长度经过反复校准,保证拉线拉动对应行程时,导轮能精准对齐每一片飞轮的齿面,不会出现档位偏移导致的链条蹭齿问题;杆身的侧向刚度也经过校核,在链条最大张力工况下,杆身的侧向变形量不超过0.1mm,避免大扭矩踩踏时导轮偏移导致的链条跳齿。不同于很多集成式的后拨构件,这款独立结构的右拨臂可以单独更换,当后拨出现摔车碰撞导致的拨臂变形时,不需要更换整个后拨总成,只需要替换对应拨臂就能恢复变速精度,大幅降低后期维护成本。设计过程中也充分考虑了和现有标准后拨配件的通用性,两个铰接孔的中心距、孔径尺寸都兼容主流规格的后拨基座,不需要额外修改模具就能适配不同速级的后拨产品,不管是7速通勤变速还是11速运动变速,只需要微调拨臂的行程限位就能匹配使用。从受力传导路径来看,变速拉线的拉力通过上端铰接位传递到杆身,杆身以基座转轴为圆心做圆弧摆动,带动下端的导轮支架横向移动,整个过程中杆身承受的是弯曲载荷,所以杆身的截面采用了类似工字形的隐性加强结构,外表面平整但内部受力方向的壁厚做了加厚处理,在不增加外观体积的前提下提升了抗弯截面系数,就算遇到摔车等意外冲击,杆身也只会在预设的应力释放位置出现弯曲,不会直接断裂导致变速功能完全失效。
