家用场景继电器控制电路模组结构

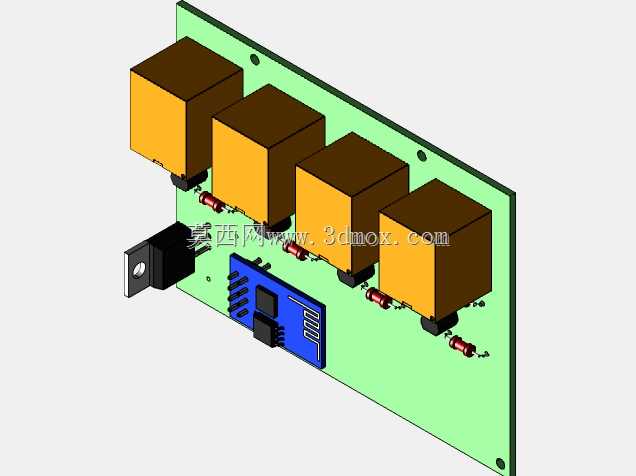

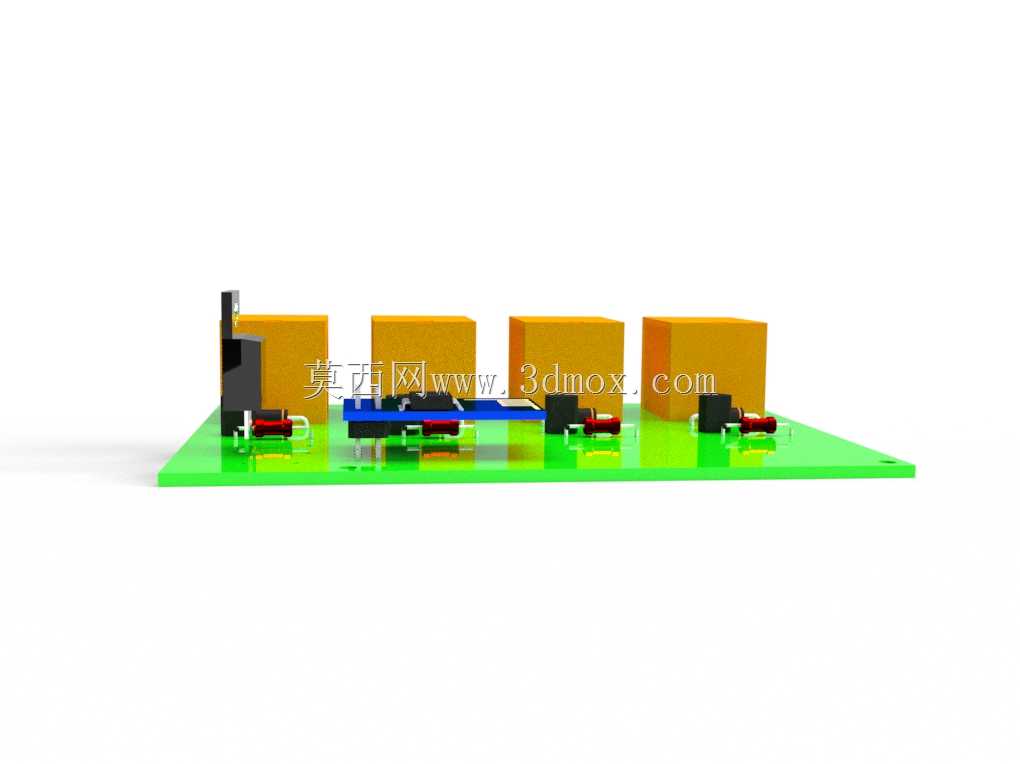

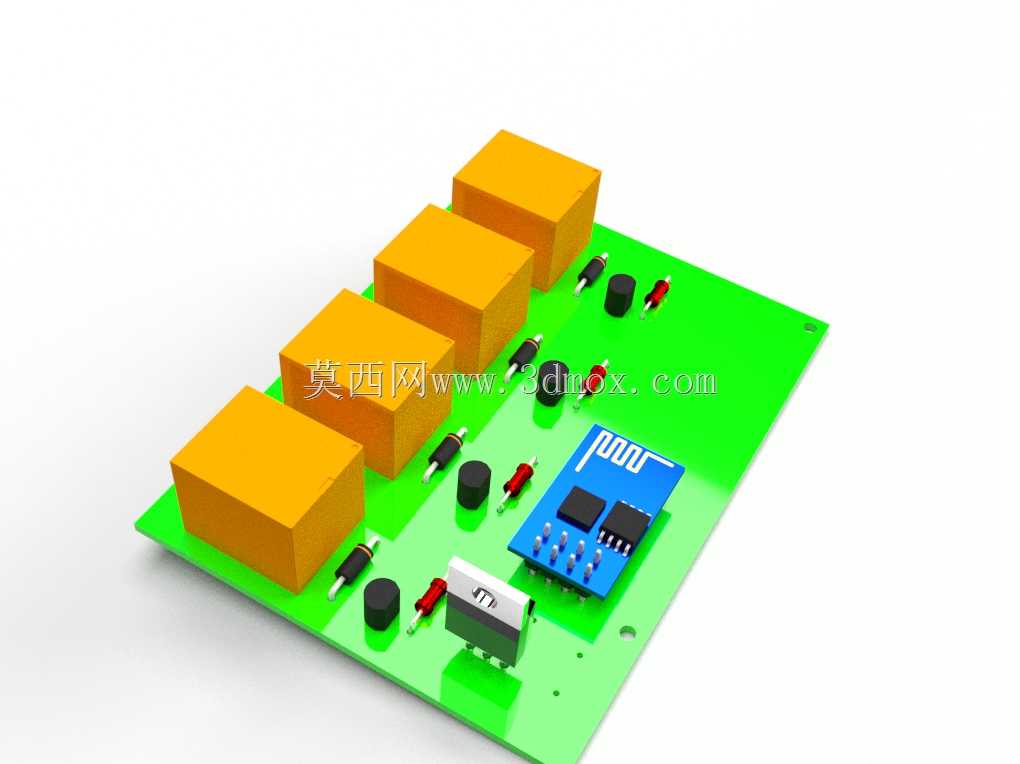

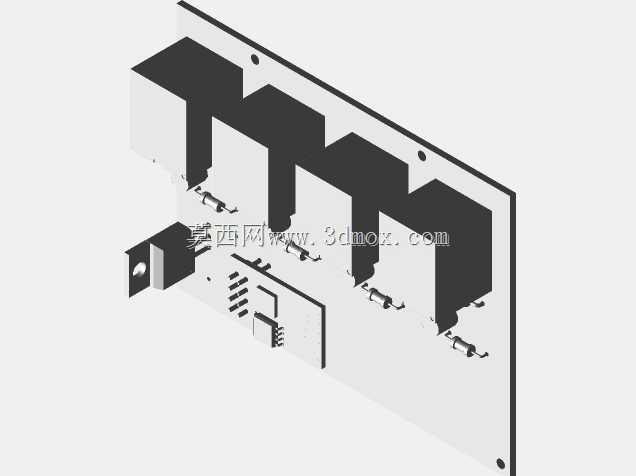

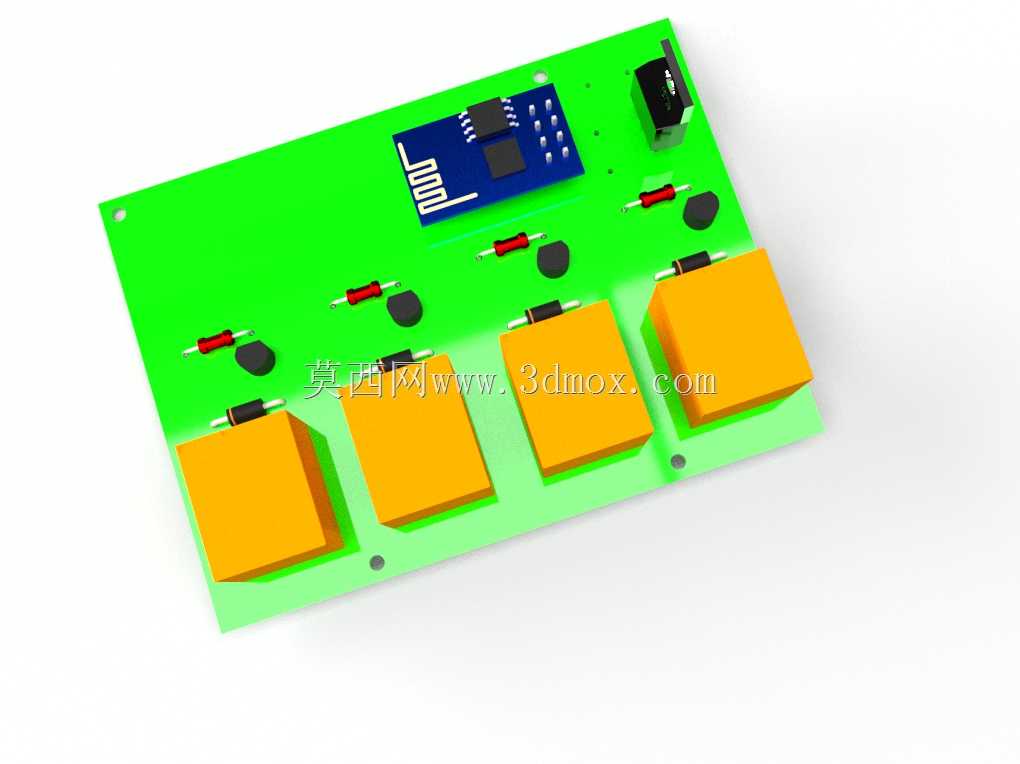

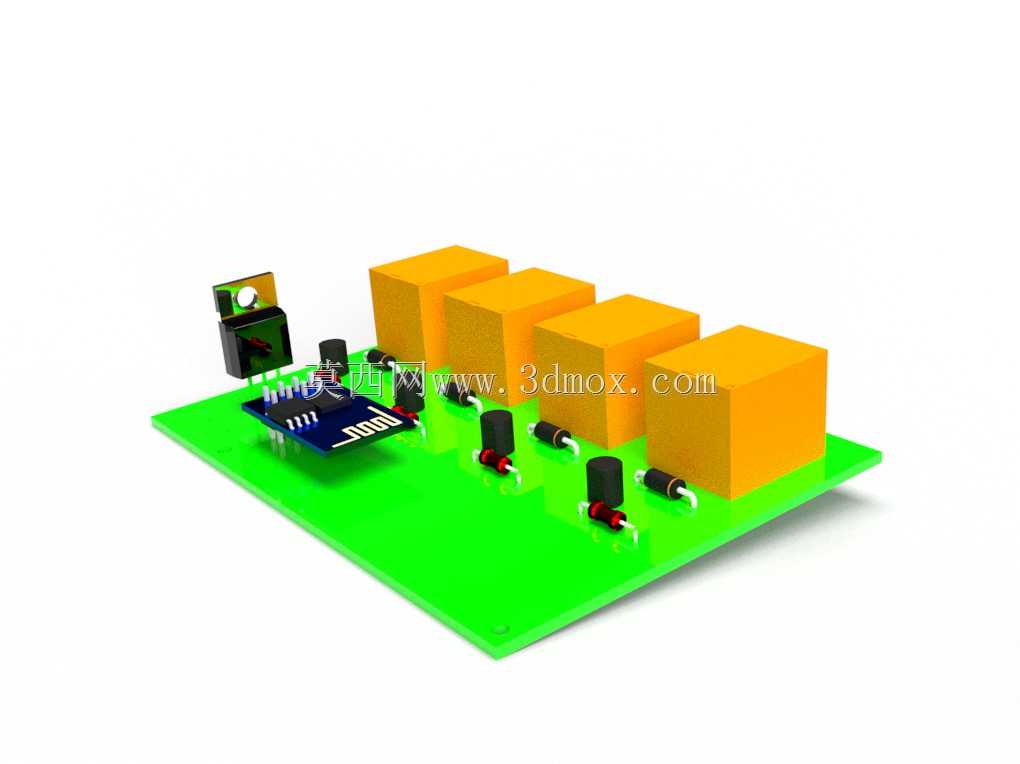

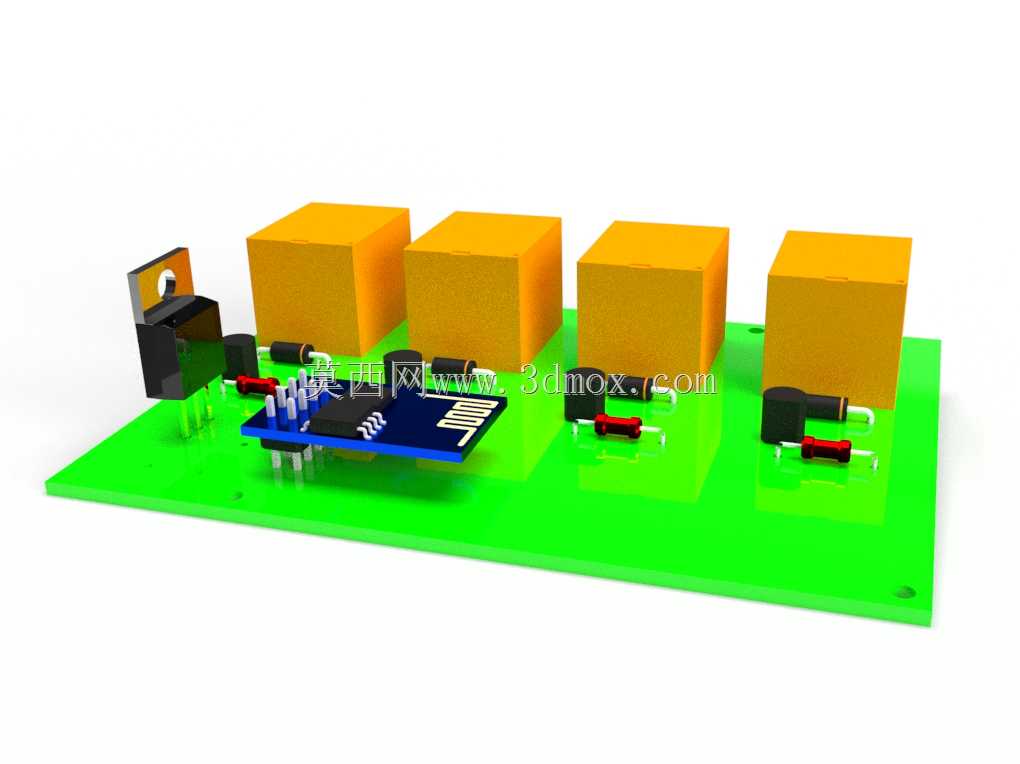

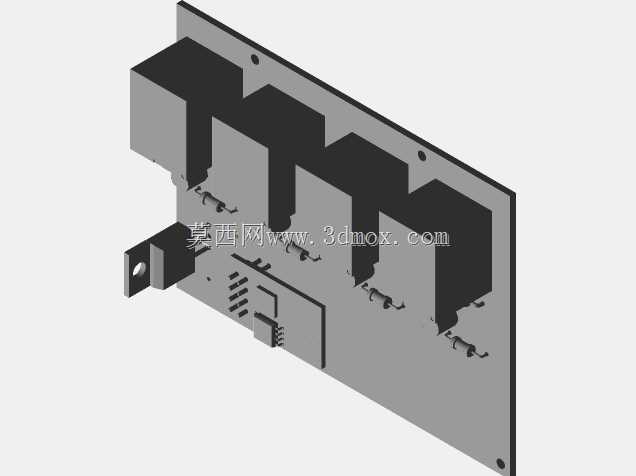

　　这套电路模组主要面向民用住宅的智能控制场景搭建，可直接嵌入家庭弱电箱、墙面控制暗盒内，对接照明回路、窗帘电机、小功率家电的通断控制需求，替代传统的机械翘板开关接线方案，实现多路负载的集中管控。从结构设计来看，PCB基板采用亮绿色阻焊层设计，板面预留了标准2.54mm间距的接线焊盘，可直接压接杜邦线完成与主控单元、负载端的接线，无需额外定制转接件。板载的四路继电器采用卧式排布，每个继电器旁都搭配了续流二极管与状态指示元件，继电器输出端预留了螺丝固定孔位，可直接将模组锁附在ABS绝缘安装壳内，避免高压接线端裸露引发的触电风险。板载的小型接口模块可对接红外接收头、温湿度采集探头的信号输入，无需额外扩展信号转接板，

　　缩减了整套控制方案的安装占用空间。设计过程中充分考虑了民用场景的安装边界，整个模组的长宽尺寸控制在100mm*80mm范围内，板上最高元件的高度不超过25mm，可适配市面上绝大多数86型暗盒、小型弱电模块仓的安装尺寸，安装孔位采用对称排布，支持横向、纵向两种固定方向，适配不同施工场景的接线走向需求。电路走线层面，高压负载回路与低压信号回路做了物理分隔，走线间距满足3C认证的电气间隙要求，避免高压串入低压信号端损坏前端主控元件。每个继电器的触点额定通断电流适配家用10A以内的阻性负载，可直接对接普通照明回路、插座回路的控制需求，无需额外扩容交流接触器。板上预留的编程接口可直接对接常用的开源主控板，完成固件烧录后即可实现定时通断、

　　信号触发联动等功能，适合智能家居DIY场景、小型弱电施工项目的快速搭建，无需从零开始绘制电路板、选型焊接元件，可直接作为成熟的控制单元集成到整套家庭自动化方案中。元件排布上，将发热相对明显的继电器元件布置在板边位置，靠近安装壳的散热格栅区域，长时间带载运行时的热量可快速散出，避免热量堆积影响板上半导体元件的使用寿命。接线端的标识采用丝印直接标注在PCB板面，施工时可直接对照标识完成火线、零线、信号线的接线，减少接线错误的概率。
