立式圆柱形储水罐体结构设计方案

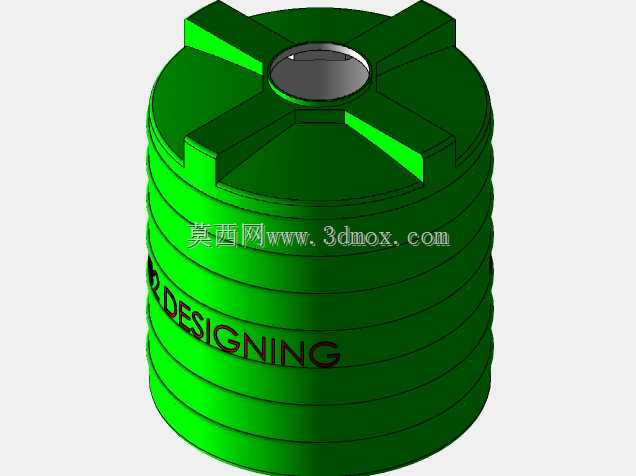

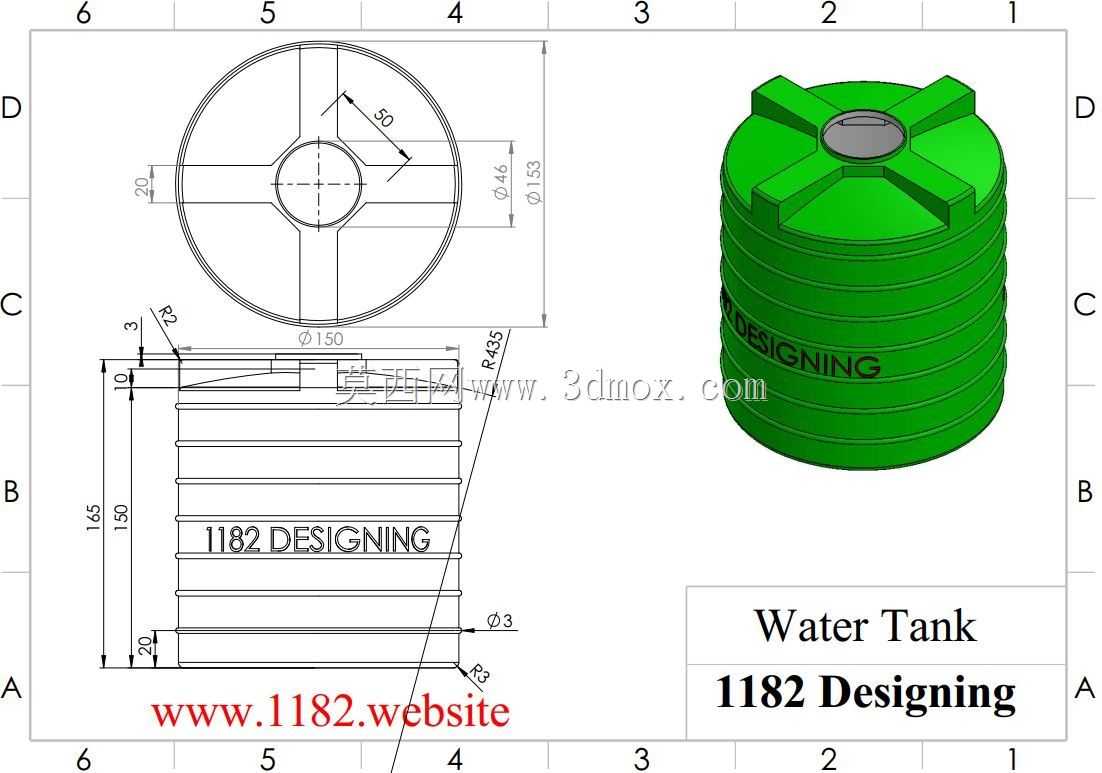

　　在民用给排水、小型生产供水、户外临时储水、农业灌溉储水等场景中，立式圆柱形储水罐是应用极为广泛的储液设施，这类罐体多采用滚塑工艺一体成型，具备安装便捷、耐腐性强、自重较轻的特点，可适配屋顶、户外平地、设备配套等多种安装环境，无需复杂的土建基础即可快速投入使用。从结构设计角度来看，该罐体采用等直径圆柱主体结构，主体直径153mm，总高度165mm，顶部设置十字交叉加强筋结构，筋板沿顶部径向均匀分布，既可以提升顶部承压能力，避免堆码或顶部放置配件时出现顶面凹陷变形，也可作为吊装、搬运时的受力点位，方便现场转运就位。顶部中心预留直径46mm的加注口，加注口周边做凸起加厚处理，可适配配套的密封端盖，加注口中心到十字筋端部的距离为50mm，

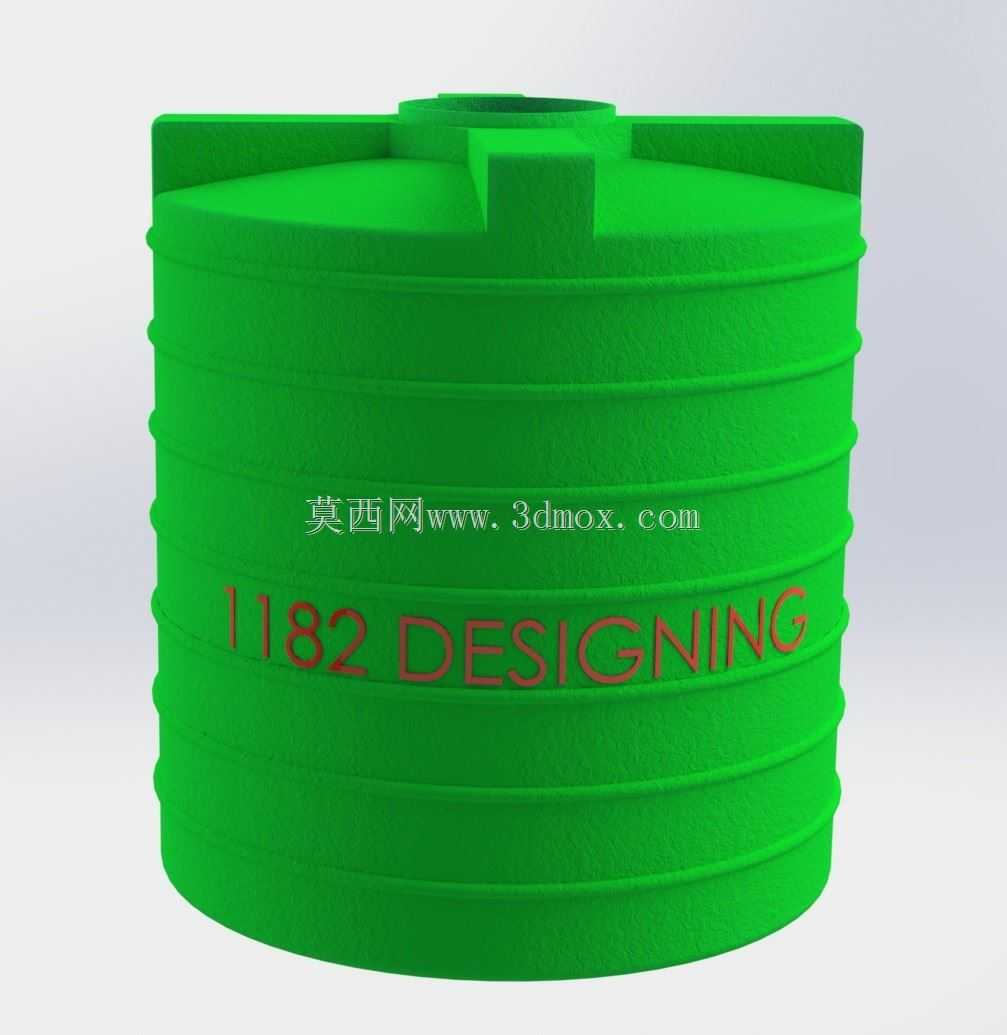

　　端盖安装后不会与顶部加强筋产生干涉，同时加注口的凸起高度为3mm，可避免表面积水顺着加注口缝隙渗入罐内。罐体侧壁设置多道环形加强筋，每道筋的凸起高度为3mm，相邻筋的间距均匀分布，这种环形筋结构可大幅提升罐体侧壁的抗外压能力，避免罐体在满水状态下出现侧壁鼓胀，也能降低空罐搬运时受外力挤压产生的变形量，同时环形筋的存在也提升了罐体滚塑成型时的料流均匀性，减少壁厚不均导致的局部强度薄弱问题。罐体底部做3mm高度的平底加厚设计，底部边缘做R3圆角过渡，既可以避免放置时应力集中导致底部开裂，也能让罐体与安装平面贴合更紧密，减少放置不稳的晃动问题。从安装边界来看，该罐体安装时所需的平面占用尺寸为直径153mm的圆形区域，

　　顶部需预留不低于20mm的操作空间，方便开启或关闭加注口端盖，若采用侧壁接管出水，需在罐体下部距离底面5mm以上的位置预留接口安装位，避免底部沉积杂质堵塞出水管道。在实际应用中，这类小型储水罐可配套小型净水设备、户外移动供水装置、小型灌溉系统使用，也可作为实验场景的储液容器，设计时充分考虑了成型工艺性与结构强度的平衡，没有多余的复杂曲面，所有加强结构均沿罐体受力方向布置，在控制材料用量的前提下最大化提升结构刚性。十字顶筋的设计还兼顾了堆码需求，多个同规格罐体叠放时，上方罐体的底部可卡入下方罐体顶部的十字筋间隙内，避免堆码时出现滑移倾倒，适合仓储运输时的多层叠放，降低物流仓储的空间占用。罐体侧壁的倾斜标识区域做了微平面处理，

　　方便粘贴标识标签，不会因为圆柱曲面导致标签起翘脱落，这个细节设计也适配了批量生产时的标识张贴需求，无需额外做贴标治具即可快速完成标识粘贴。从建模逻辑来看，该结构先绘制罐体主体的旋转截面，通过旋转命令生成圆柱主体与底部、顶部的基础轮廓，再绘制顶部十字筋的拉伸截面，拉伸后与主体做合并处理，之后通过环形阵列生成侧壁的多道环形加强筋，最后对所有锐边做圆角过渡处理，避免应力集中，整个建模过程完全匹配滚塑成型的工艺要求，没有倒扣、极小间隙等不利于脱模的结构，拔模斜度沿罐体脱模方向均匀设置，可直接用于模具设计参考。
