JAC江淮汽车品牌标识立体结构设计

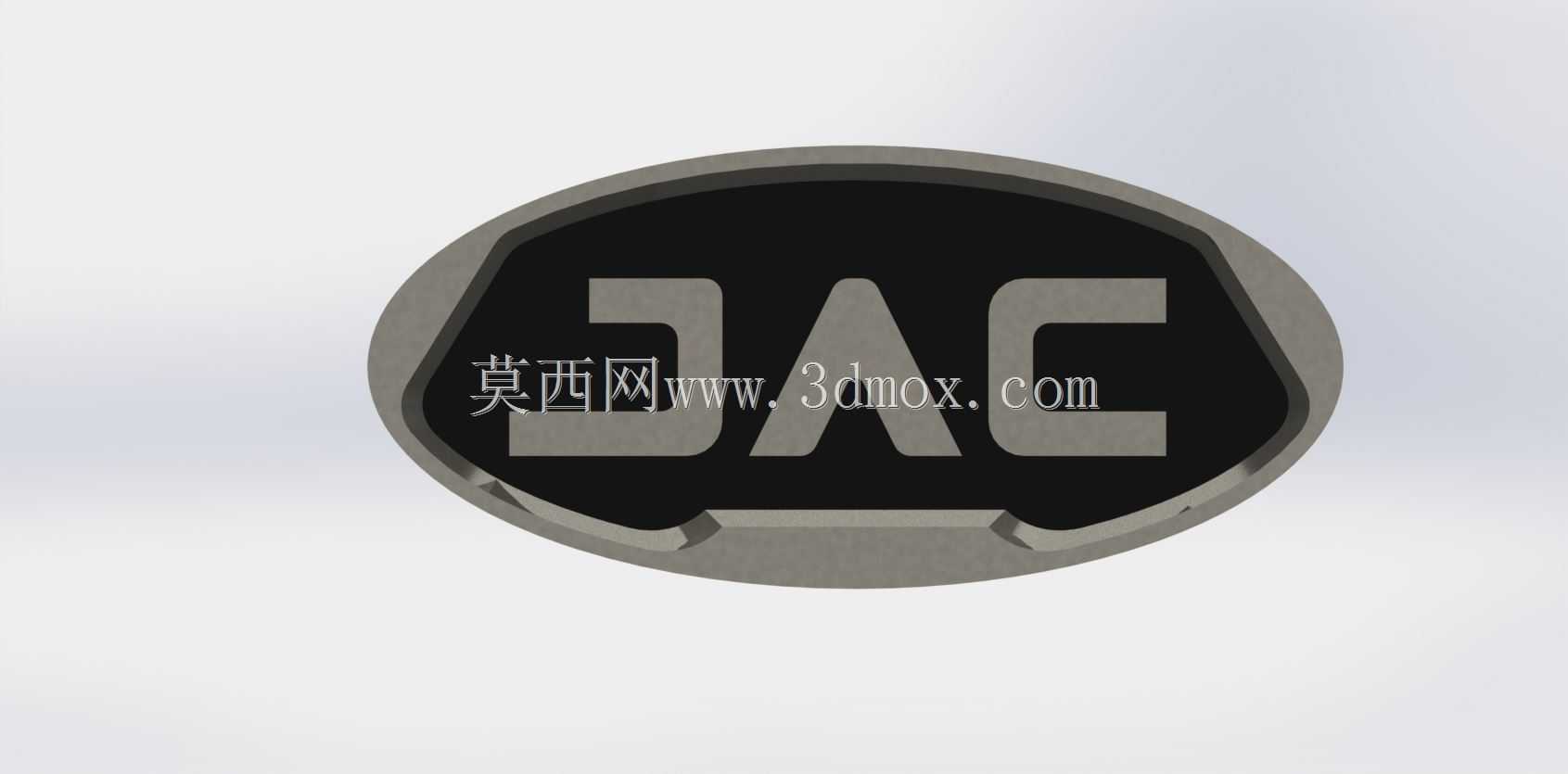

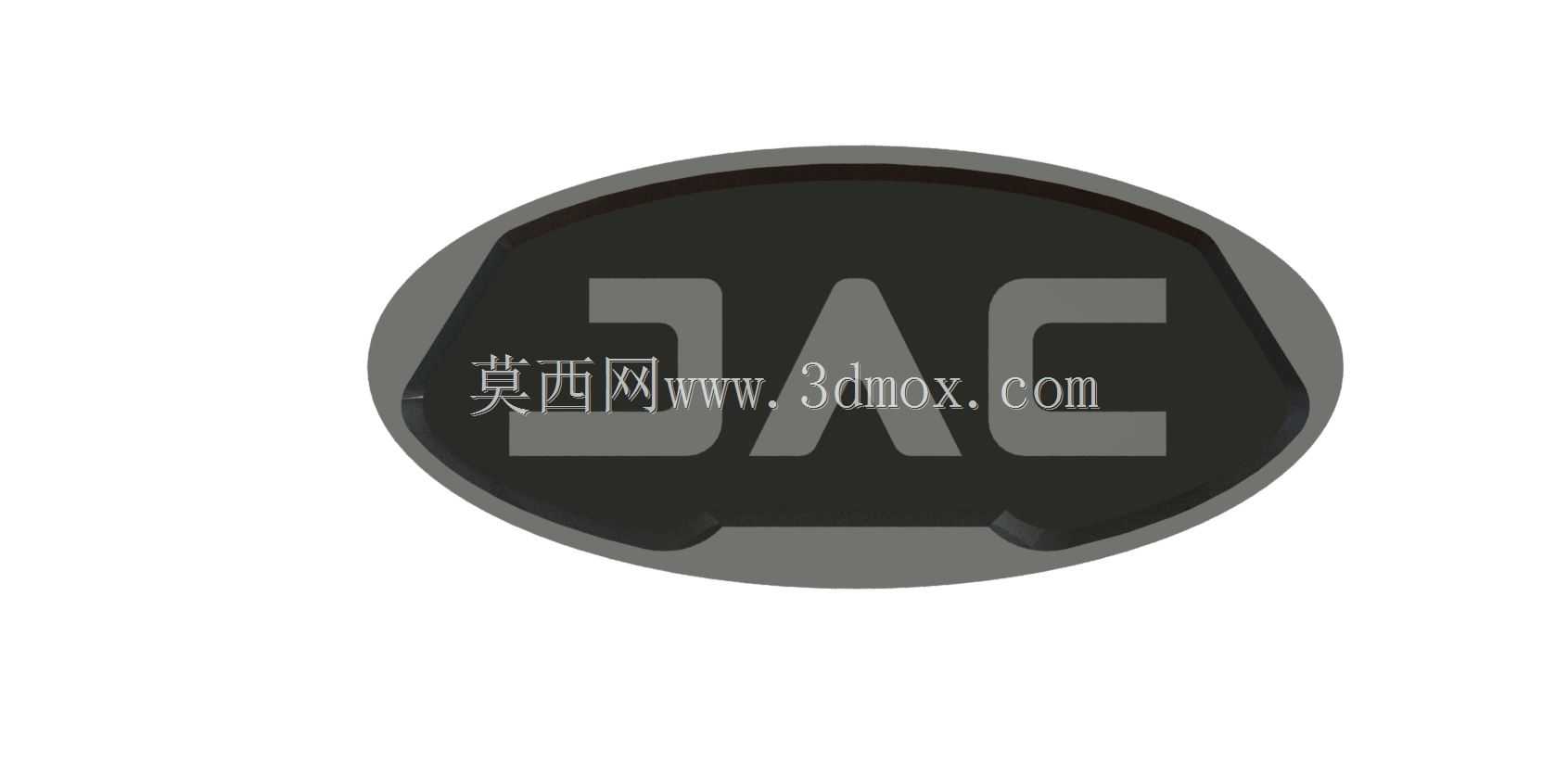

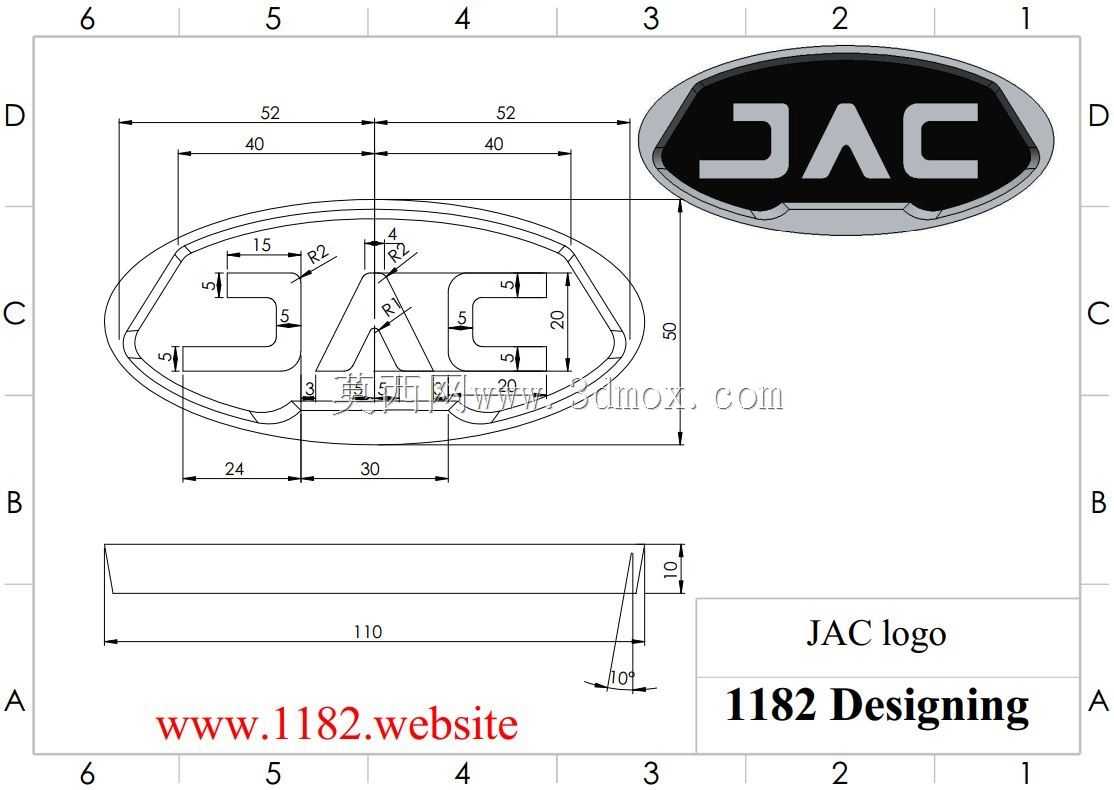

　　该品牌标识作为整车外观识别系统的核心组成部件，主要应用于乘用车、商用车的前脸进气格栅中央、尾门居中位置，部分车型也会将其嵌入方向盘中央盖板、轮毂中心盖等车内高频视觉接触区域，承担品牌视觉识别、外观装饰的核心作用，是整车外饰件中辨识度最高的部件之一。从结构设计逻辑来看，整体采用椭圆外轮廓作为基础造型边界，长轴方向总长度控制在110mm，短轴方向总宽度为50mm，整体厚度方向预留10mm的安装空间，背部带有10°的倾斜拔模角度，既满足注塑成型的工艺脱模要求，也能匹配车身安装面的曲面弧度，避免安装后出现边缘翘起、贴合缝隙不均的问题。标识表面的JAC三个字符采用凸起式立体结构，字符与椭圆基底的高度差控制在1.5mm，

　　字符笔画的转角处全部做R2-R5的圆角过渡，既避免锐边带来的触感不适，也能在注塑环节减少应力集中，降低成品开裂的概率。字符布局严格遵循中心对称原则，椭圆长轴与短轴的交点恰好为三个字符的视觉中心，J字符左侧距离椭圆内边缘24mm，C字符右侧距离椭圆内边缘20mm，A字符居中设置，字符之间的横向间距分别为15mm、15mm，保证视觉上的平衡感，不会出现字符偏移、重心歪斜的问题。椭圆基底的背部设置有三个定位柱与两个卡扣安装位，定位柱直径为4mm，分别对应A字符下方、J字符左上、C字符右上三个位置，安装时可直接卡入车身钣金或塑料格栅的预留定位孔中，无需额外调整位置即可保证装配精度，卡扣采用倒三角结构，卡入后可承受150N以上的拉脱力，

　　满足车辆行驶过程中高速气流冲击、颠簸振动下的固定可靠性要求，不会出现标识脱落、移位的问题。从材质选型角度，该标识基底采用ABS工程塑料注塑成型，表面经过镀铬或哑光黑喷涂处理，字符表面可根据车型配置选择高光镀铬、哑光银或熏黑处理，不同表面处理工艺对应的厚度公差控制在±0.1mm以内，保证装配后与周边外饰件的面差符合整车外观DTS标准，缝隙均匀度控制在0.5mm以内。在建模过程中，首先绘制椭圆外轮廓的基准草图，以长轴110mm、短轴50mm的椭圆为基础，向内偏移5mm作为字符布局的内边界，再分别绘制三个字符的截面轮廓，通过拉伸凸台生成字符的立体结构，随后对所有锐边进行圆角处理，再生成背部的定位柱与卡扣结构，

　　最后通过拔模命令生成背部的倾斜安装面，保证整个零件的建模过程完全遵循注塑工艺的设计要求，避免出现倒扣、壁厚不均的问题，整体壁厚控制在2.5mm-3mm之间，字符凸起部分的壁厚与基底保持一致，防止注塑过程中出现缩痕、翘曲等成型缺陷。在实际装车验证环节，该标识需要通过高低温循环测试、耐紫外线老化测试、洗车高压水枪冲击测试、砂石冲击测试等多项外饰件验证项目，因此在建模阶段就需要考虑结构强度，在字符背部与基底之间设置均匀的加强筋，加强筋厚度为1mm，高度为3mm，既不会在表面产生缩印，也能提升整个标识的结构刚性，避免受到外力冲击时出现字符断裂、基底变形的问题。
