自行车左侧底部锁紧螺母结构设计

　　日常通勤、运动竞技类自行车的底部五通区域，是整车受力传递的核心节点，左侧底部螺母作为五通轴组的配套锁紧零件，直接承担着轴向限位、径向定位、载荷分散的核心作用，区别于普通标准紧固件，这类专用螺母的结构设计需要完全匹配自行车五通的安装空间、轴系配合公差以及骑行过程中的复杂受力工况。

　　从实际应用场景来看，该螺母主要用于锁固自行车左侧底部的中轴组件，在骑行过程中，脚踏传递的踩踏力会通过曲柄传递到中轴，再由中轴将扭矩传递到牙盘带动链条传动，整个过程中螺母需要持续承受交变的轴向冲击力、径向剪切力，同时还要应对骑行过程中产生的振动，避免出现螺纹松脱、轴系窜动的问题，一旦螺母出现锁紧失效，轻则导致中轴旷量增大、骑行异响，重则会引发曲柄脱落、传动失效，直接影响骑行安全。

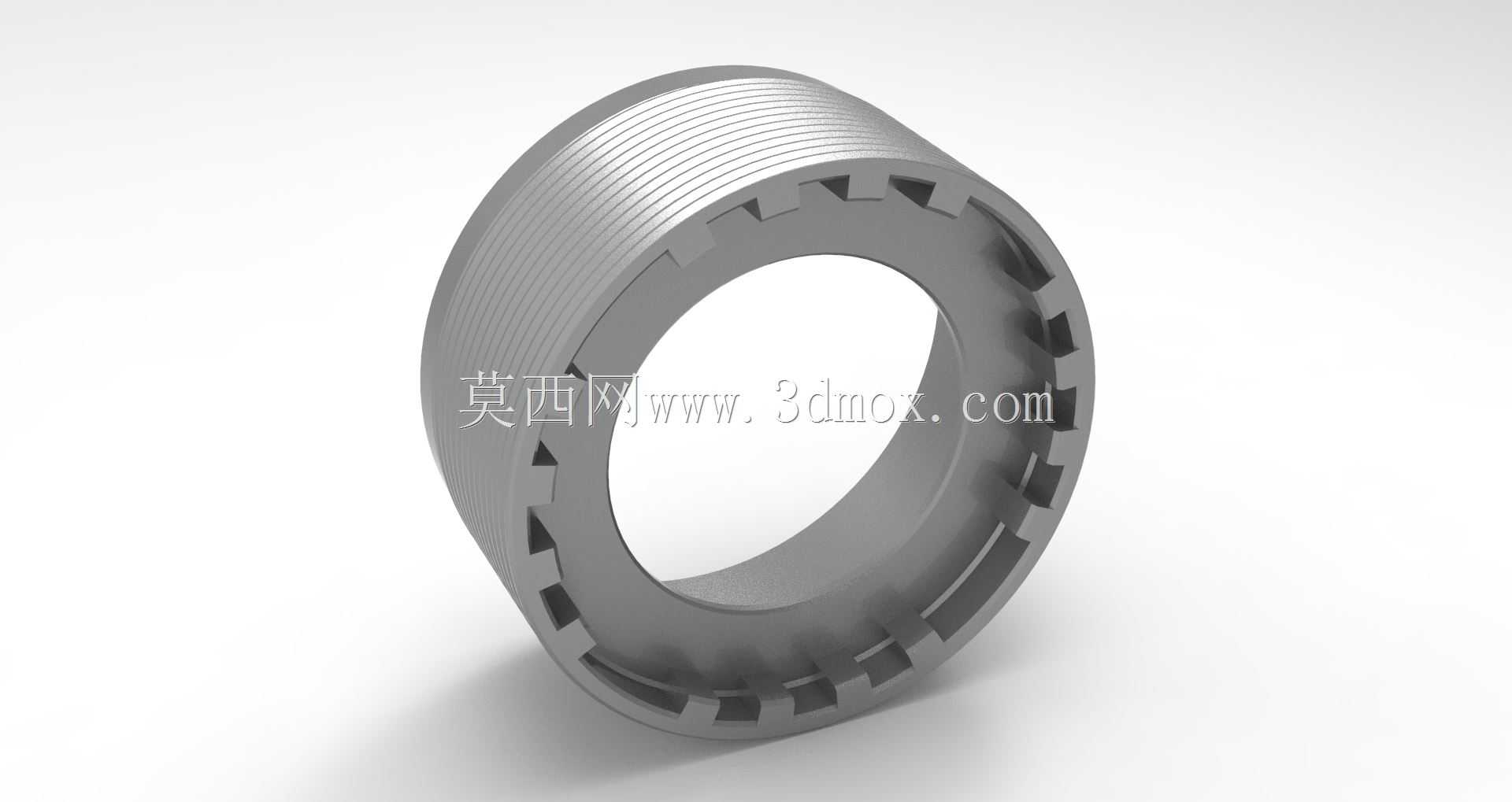

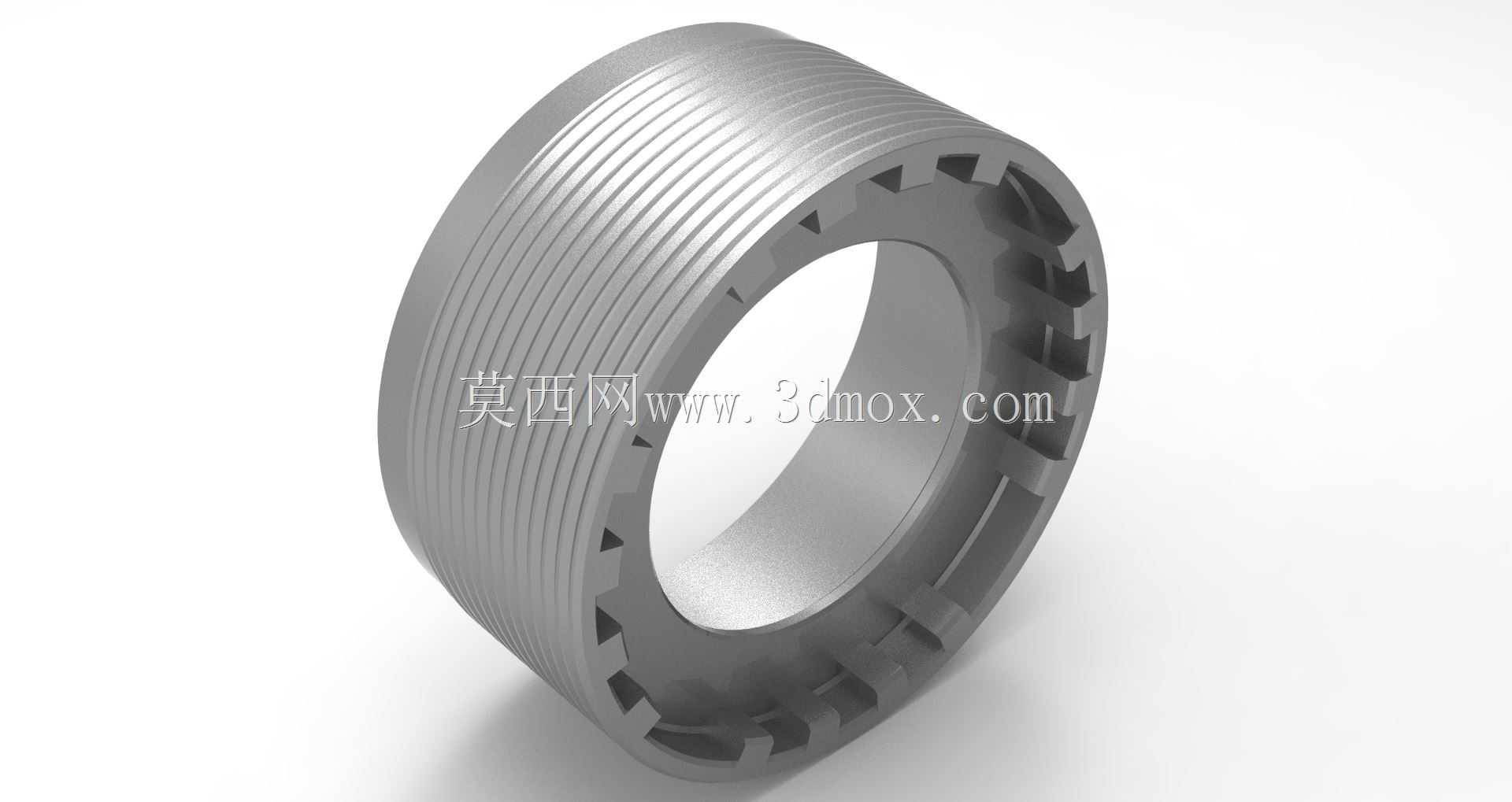

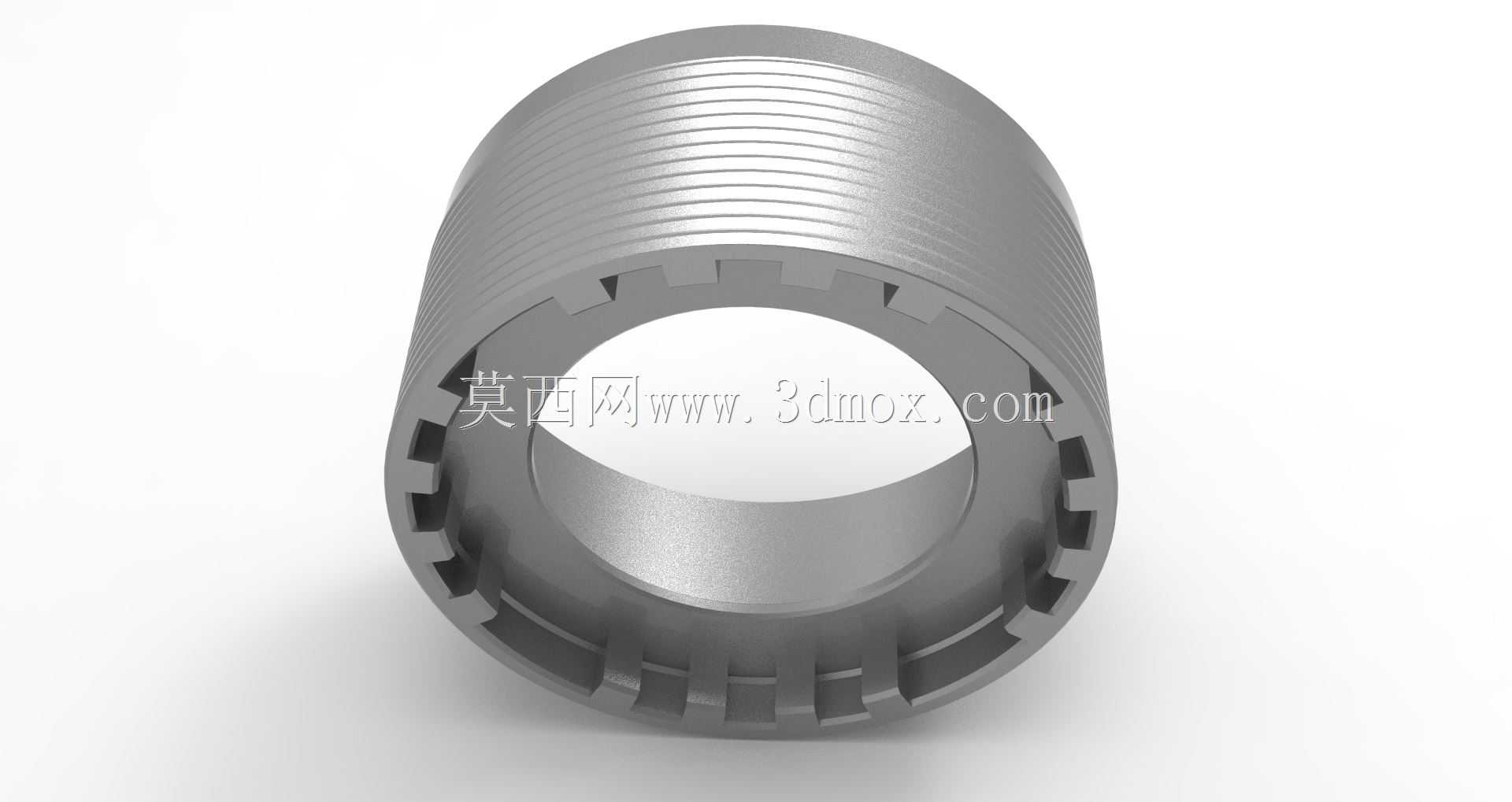

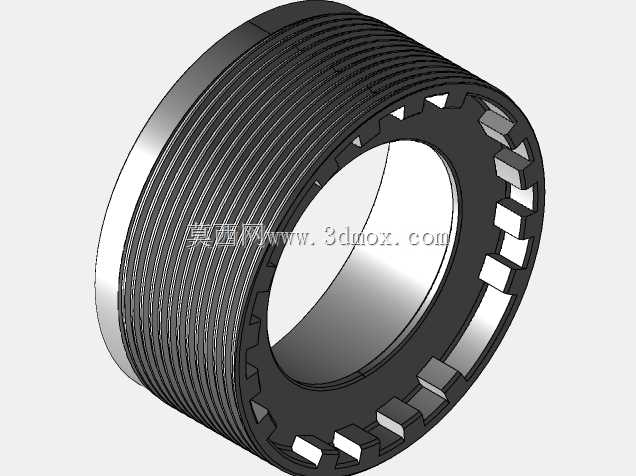

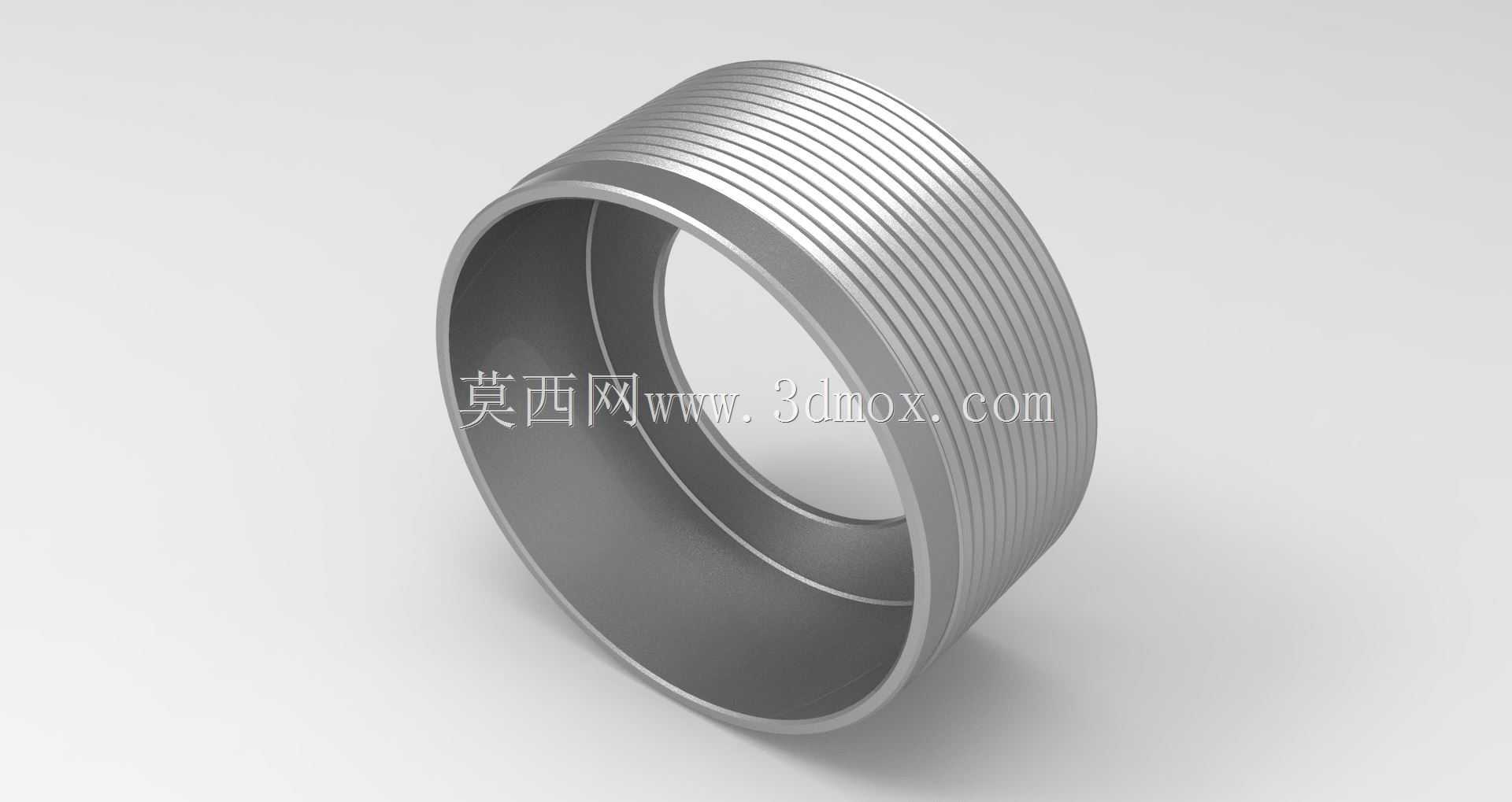

　　在功能特性设计上，该螺母采用环形薄壁结构，外圈加工有连续的标准外螺纹，用于和五通壳体的内螺纹实现旋合配合，螺纹精度控制在6H级，既保证旋合过程的顺畅度，又能控制螺纹配合间隙，避免长期受力后出现螺纹滑牙。螺母内圈设计有均匀分布的卡槽结构，这类卡槽是专门适配专用安装工具设计的，安装时工具卡入卡槽后可以传递更大的锁紧扭矩，相比普通六角螺母，这种内卡槽结构不会在螺母外圈占用额外的径向空间，能够完美适配五通位置狭窄的安装边界，同时卡槽均匀受力的特性也能避免安装过程中螺母边缘出现受力变形、崩口的问题。螺母的端面设计有平整的承压面，安装后承压面与中轴轴承的外圈端面完全贴合，能够将锁紧力均匀分散到轴承整个端面，避免局部应力集中导致的轴承早期磨损，同时承压面的平面度控制在0.02mm以内，保证锁紧后轴系不会出现偏斜，保证中轴转动的同轴度。

　　从设计思路层面，这类专用螺母没有采用通用标准件的设计逻辑，而是完全围绕自行车五通的实际安装边界做适配：首先是轴向厚度的控制，螺母整体轴向尺寸经过反复校核，既保证足够的螺纹啮合长度来满足锁紧强度要求，又不会因为厚度过大超出五通的安装空间，导致左侧曲柄安装后出现间隙过大、蹭到车架的问题；其次是径向尺寸的匹配，螺母的最大外径完全贴合五通内螺纹的底孔尺寸，没有多余的突出结构，安装后螺母完全嵌入五通壳体内部，不会突出车架表面，既避免了骑行过程中泥水、灰尘附着在螺母螺纹位置造成锈蚀，也不会出现磕碰导致螺母变形无法拆卸的问题。内圈卡槽的数量和深度也经过实际验证，卡槽数量设置为12个，每个卡槽的深度控制在2mm，既保证工具卡入后有足够的接触面积传递扭矩，又不会因为卡槽过深削弱螺母本体的结构强度，避免大扭矩锁紧时卡槽处出现开裂。

　　在安装边界的尺寸控制上，该螺母的螺纹公称尺寸匹配民用自行车通用的五通螺纹规格，螺纹旋合长度设计为8mm，按照普通钢材的抗剪切强度计算，该啮合长度完全可以满足体重120kg以内骑行者的高强度踩踏受力需求，不会出现螺纹脱扣的问题。螺母的内孔直径略大于中轴的轴径，预留0.5mm的间隙，既保证螺母可以顺利穿过中轴完成安装，又不会因为间隙过大导致锁紧后轴系出现偏心。螺母的所有棱边都做了0.2mm的倒角处理，安装过程中不会刮伤车架表面的漆面，也不会划伤安装操作人员的手部，同时螺纹起始端的倒角能够引导螺母顺利旋入五通内螺纹，避免出现螺纹错牙的问题。

　　从实际使用的可靠性角度出发，该螺母的材质选用常规的中碳钢加工，表面做镀锌防锈处理，能够应对日常骑行过程中遇到的雨水、泥水侵蚀，长期使用不会出现严重锈蚀导致无法拆卸的问题。结构上没有多余的复杂设计，整体为一体车削加工成型，没有焊接、拼接结构，整体强度一致性好，在承受大扭矩锁紧和交变骑行载荷时不会出现结构断裂。相比普通的标准圆螺母，该螺母去掉了外圈的卡槽设计，将受力卡槽转移到内圈，一方面缩小了螺母的径向尺寸，适配自行车五通的狭小空间，另一方面也避免了外圈卡槽容易积存泥沙、导致拆卸时工具无法卡入的问题，日常维护时只需要将内圈的泥沙清理干净，就可以顺利完成拆卸和重新锁紧，维护便利性更好。

　　在整车装配环节，该螺母的安装顺序位于中轴轴承装入五通之后，旋紧过程中需要逐步施加扭矩，最终锁紧扭矩控制在35-40N·m，既保证足够的锁紧力避免轴承窜动，又不会因为扭矩过大压坏轴承的保持架。螺母锁紧后，端面与轴承外圈完全贴合，能够限制轴承外圈的轴向窜动，保证中轴转动过程中始终保持在同轴位置，减少转动过程中的阻力，提升骑行的顺畅度。对于山地车、通勤车这类日常使用场景下的自行车，该结构的螺母经过长期实际使用验证，锁紧可靠性高，维护成本低，完全能够满足各类复杂路况下的使用需求，不会因为长期振动出现松脱问题。
