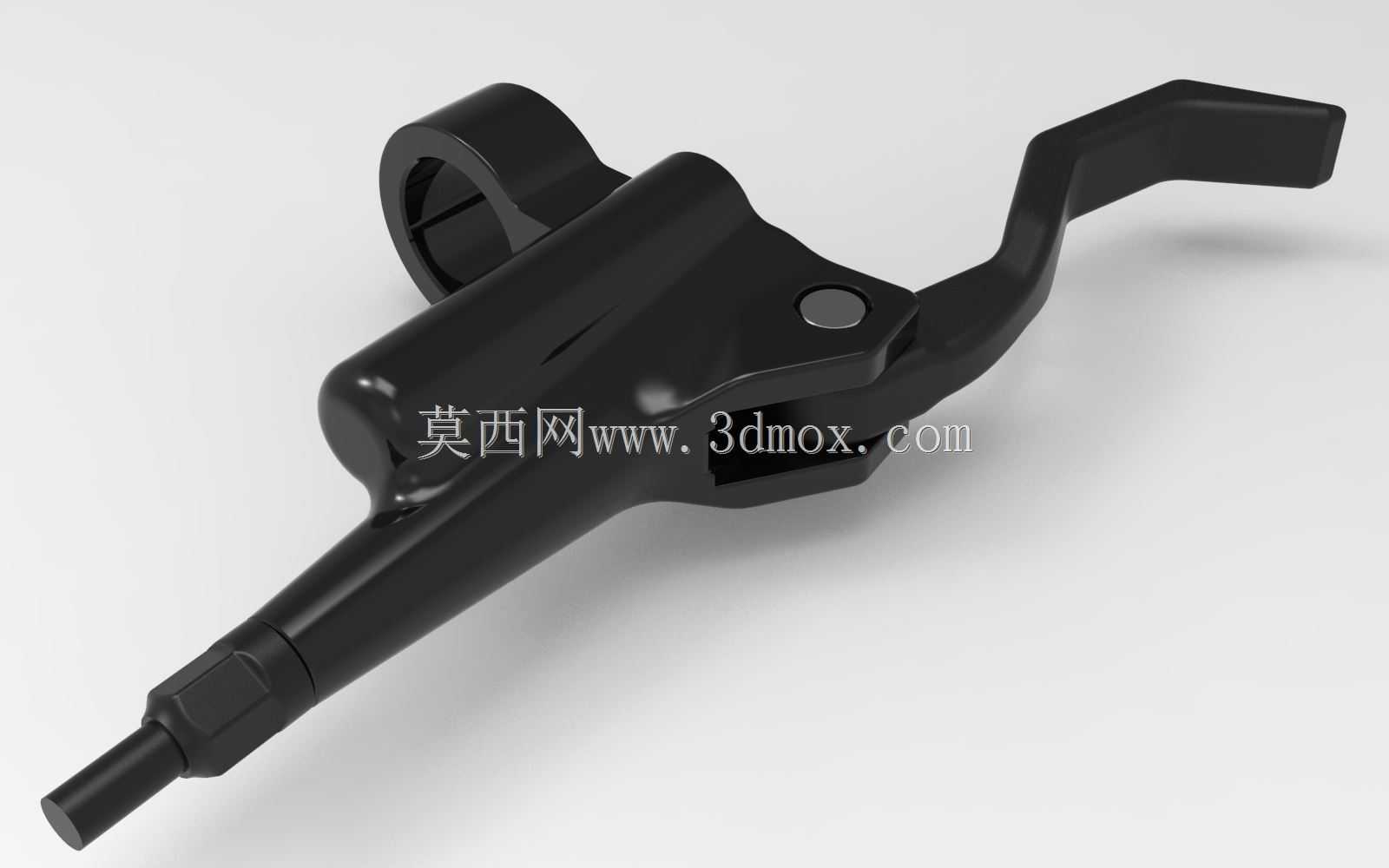

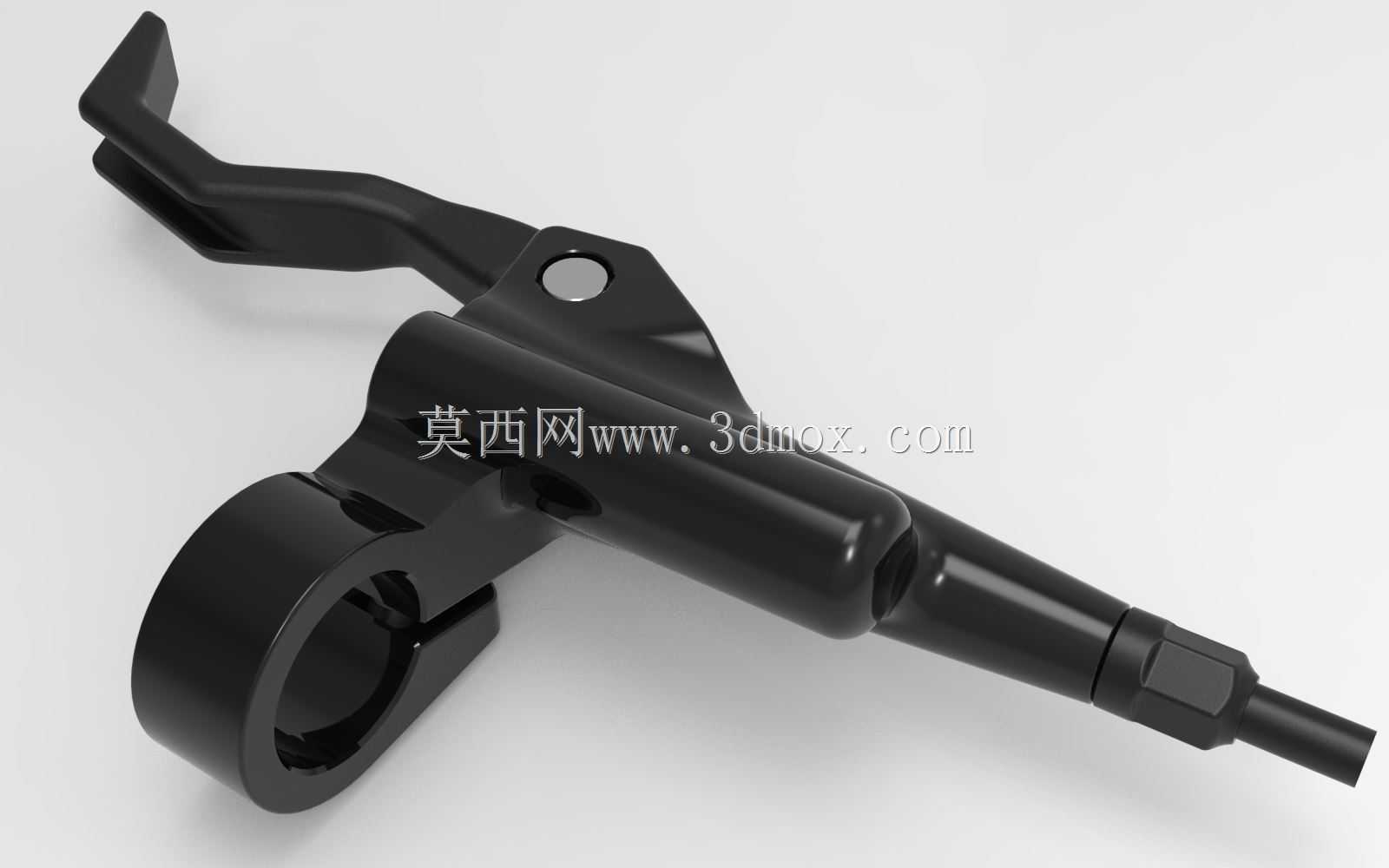

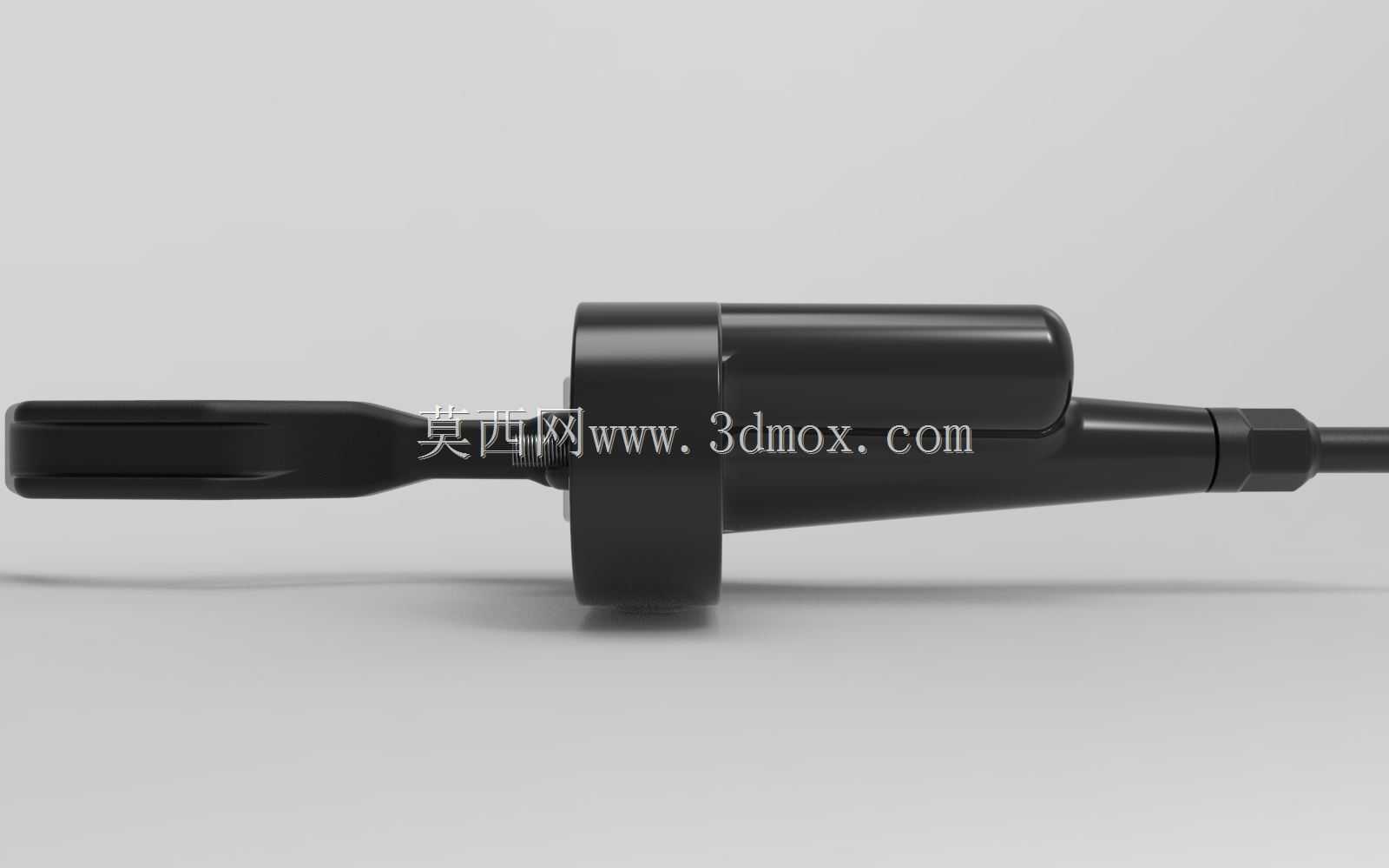

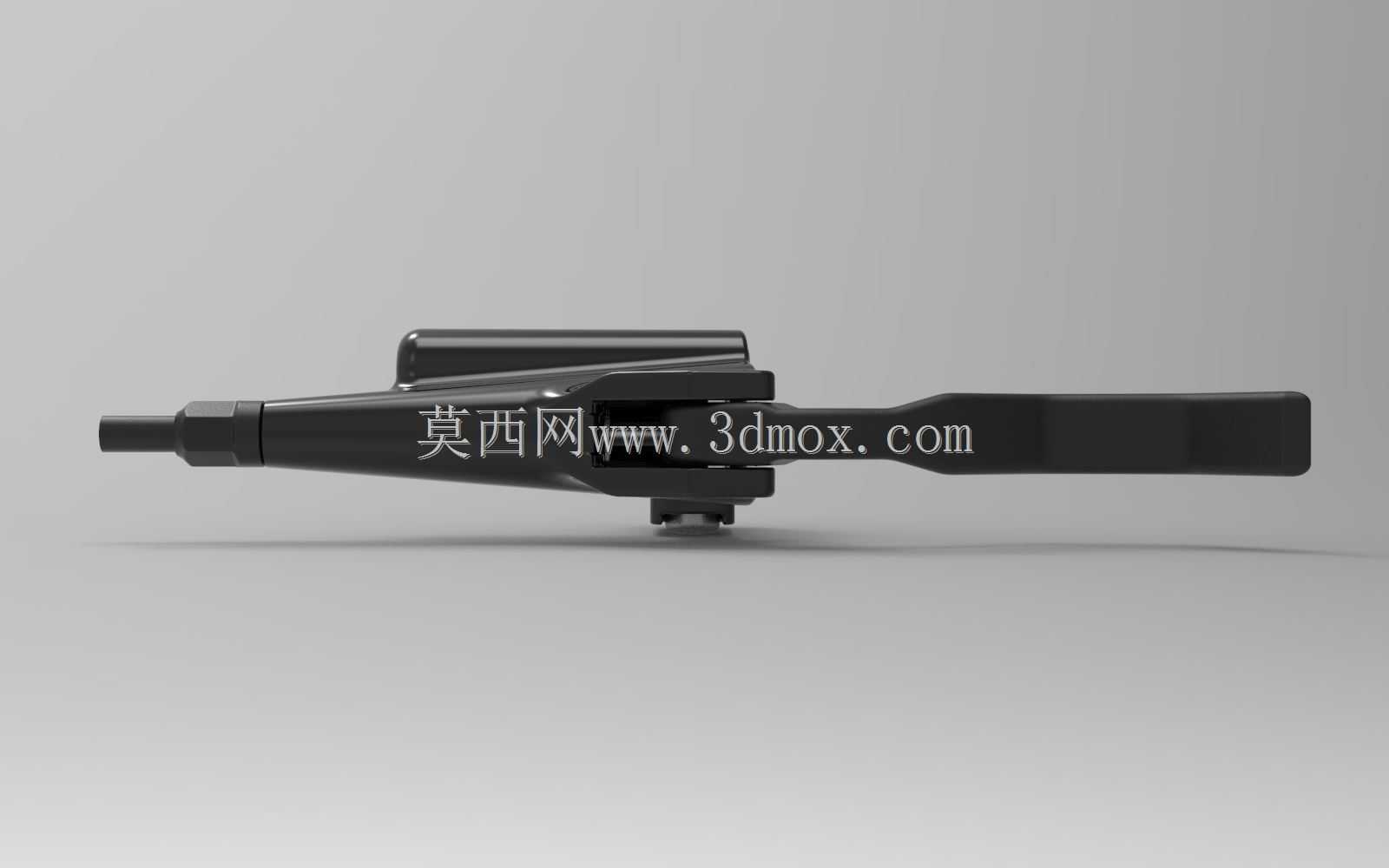

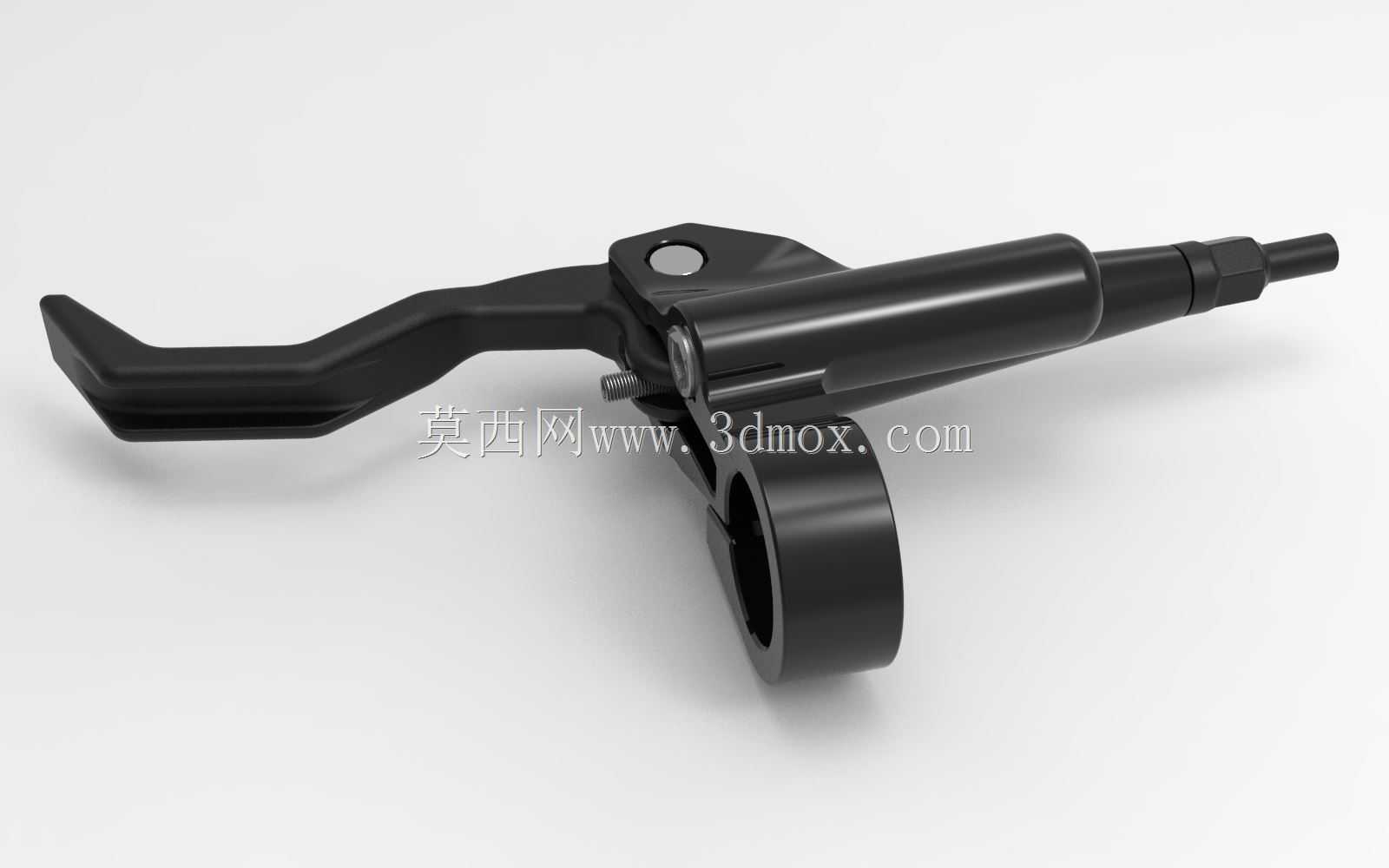

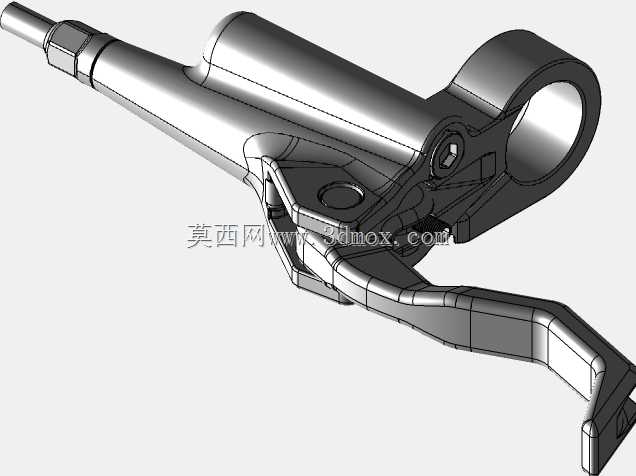

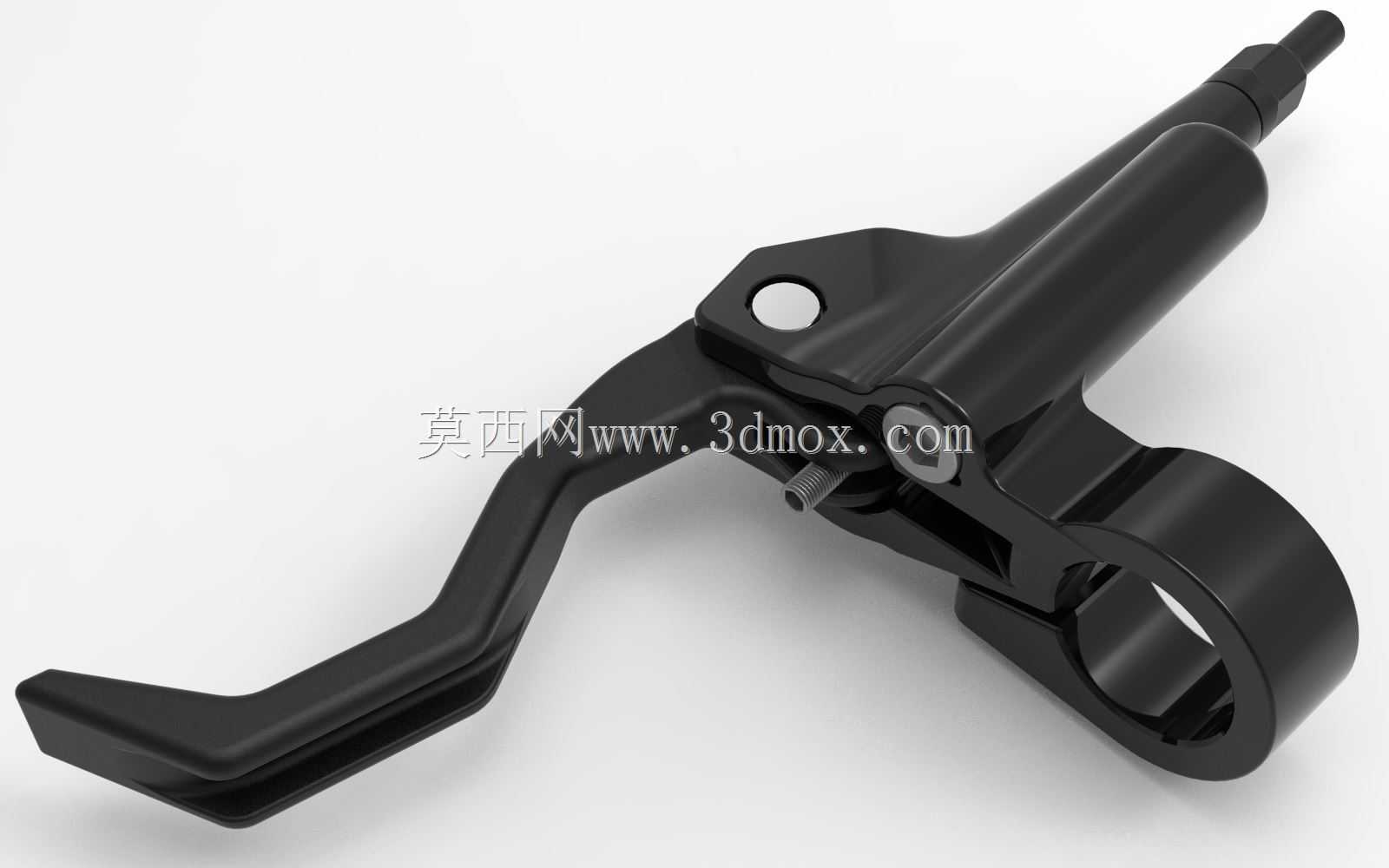

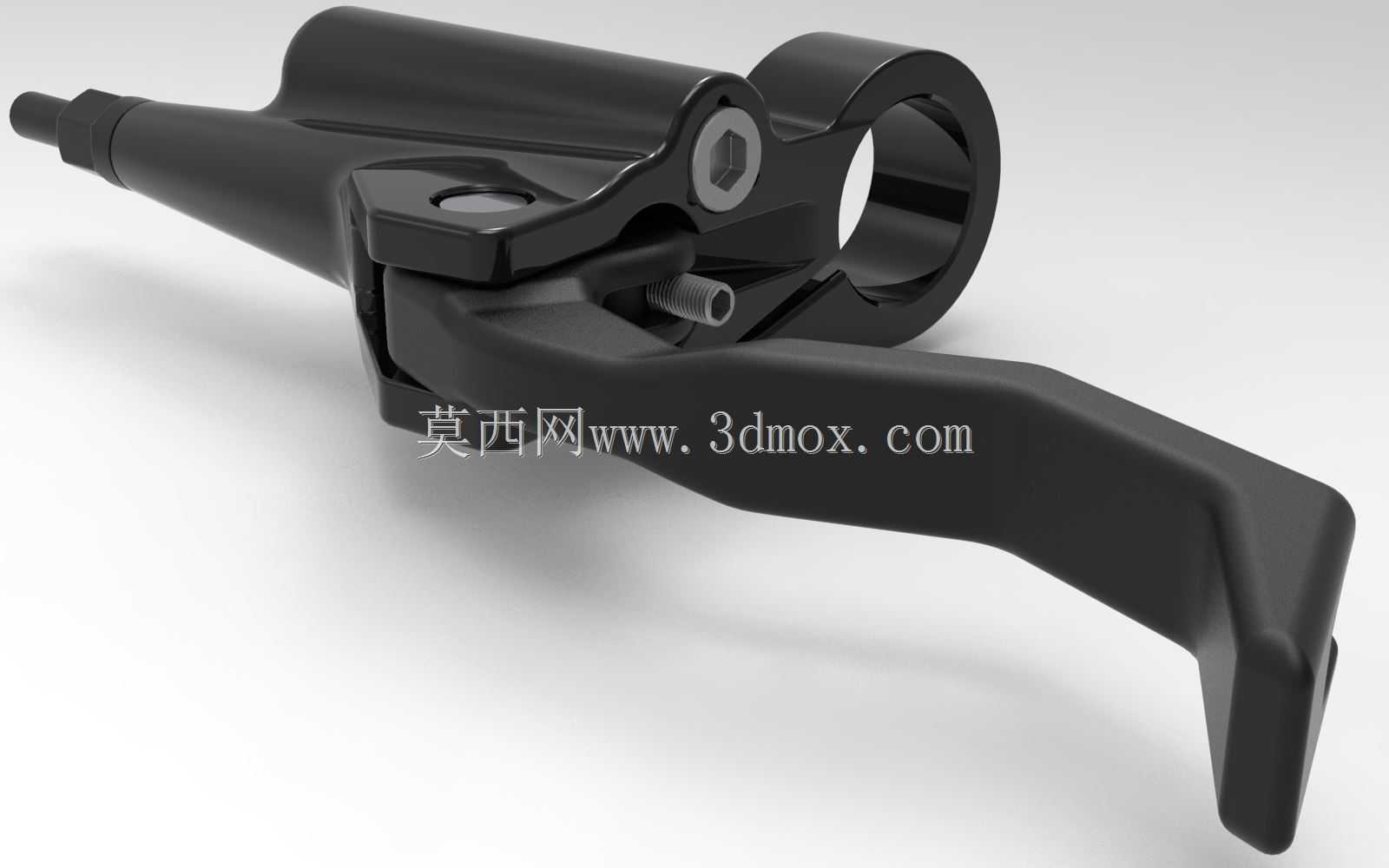

山地车油压刹车手柄制动总泵结构

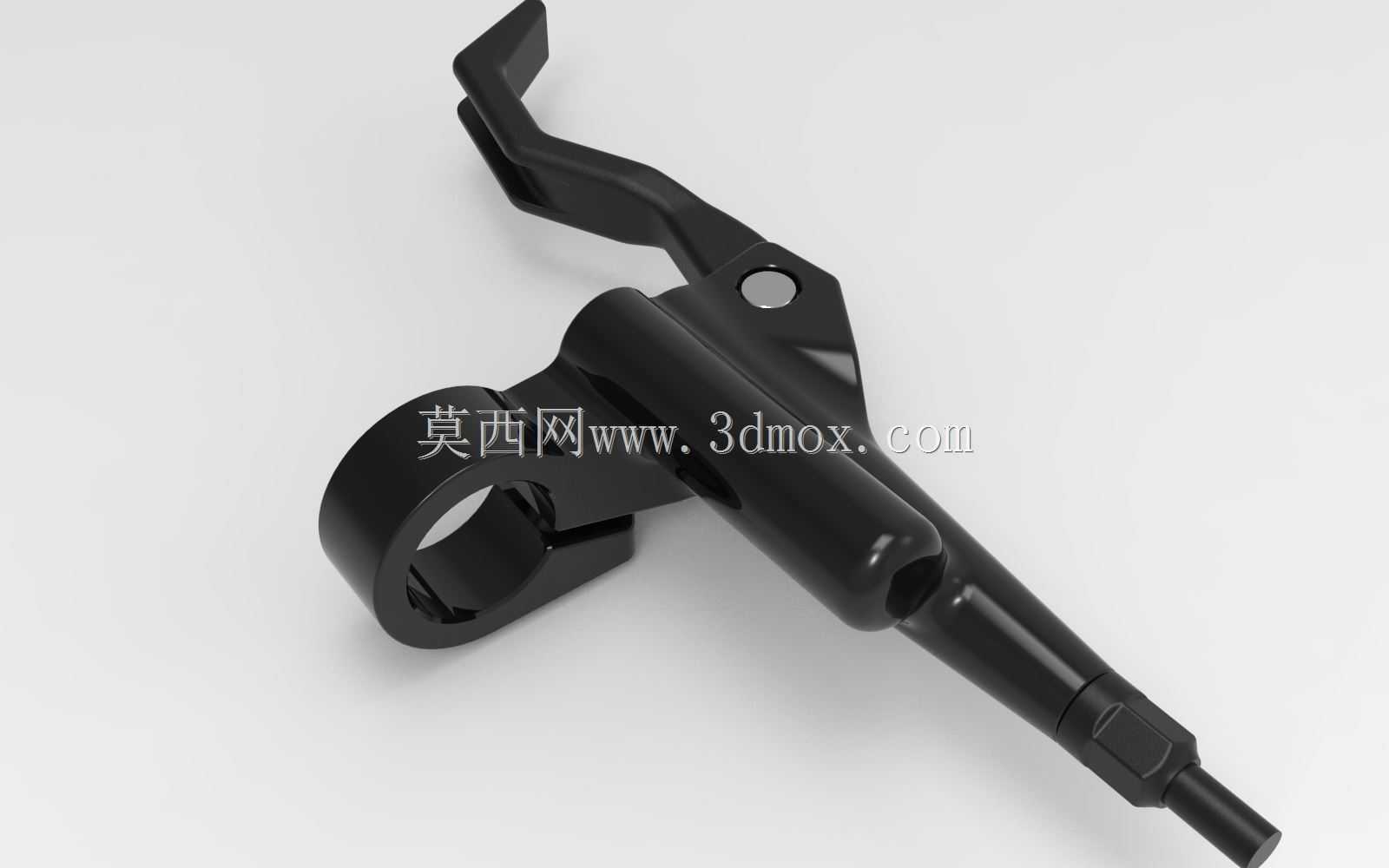

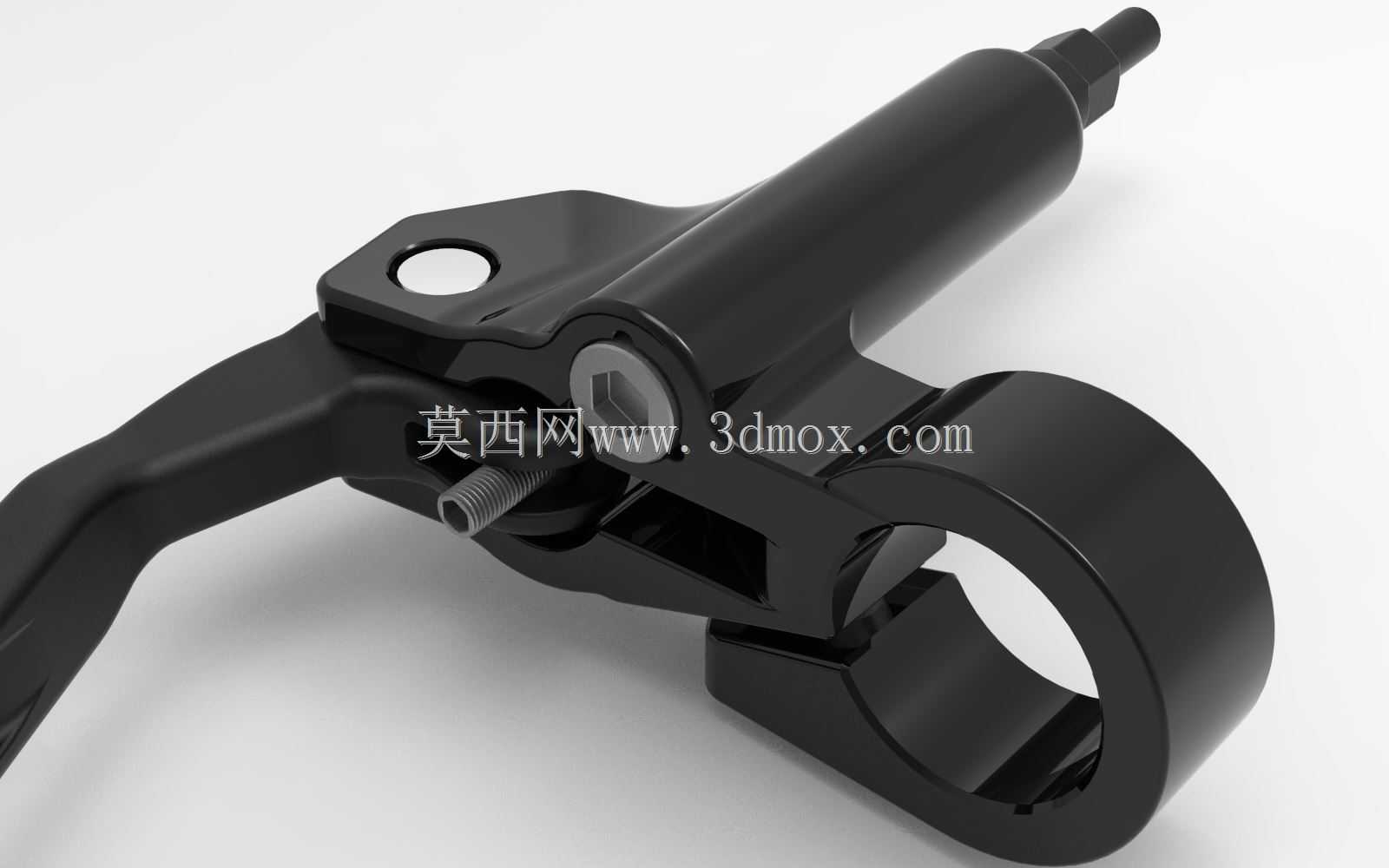

　　在两轮骑行装备的制动系统迭代中，油压制动结构早已从专业竞速车型下沉到民用休闲、越野穿越等多类自行车产品线，这套安装在车把位置的液压制动总泵，是整套油压刹车系统的压力输出核心，直接决定制动响应的线性度与极限工况下的可靠性。从实际装车场景来看，该部件适配标准直径22.2mm的自行车横把安装位，抱箍结构采用一体式压铸成型的安装基座，不需要额外加装转接衬套即可直接锁紧在车把对应位置，安装时仅需保证手柄捏合行程与骑行者手指长度匹配，手柄角度可随抱箍锁紧位置在一定范围内调整，适配不同骑行姿态下的手指操作角度，避免长时间捏合造成的指关节疲劳。

　　从功能逻辑上看，该总泵内部集成了液压油腔、活塞复位弹簧、密封皮碗与油路接口，当骑行者捏下制动手柄时，杠杆结构会推动总泵内的活塞沿油腔轴向移动，将密封腔体内的液压油通过油管压向夹器位置的分泵，推动夹器活塞带动来令片夹紧刹车碟片完成制动；松开手柄时，油腔内的复位弹簧会推动活塞回位，油路内形成负压带动分泵活塞复位，解除制动状态。整套结构的密封设计直接决定制动系统的故障率，活塞位置采用双唇口密封结构，既可以避免高压状态下液压油渗漏，也能阻挡外界泥沙、水汽进入油腔造成油液污染或密封件磨损，适配山地骑行、通勤代步等多场景下的复杂使用环境。

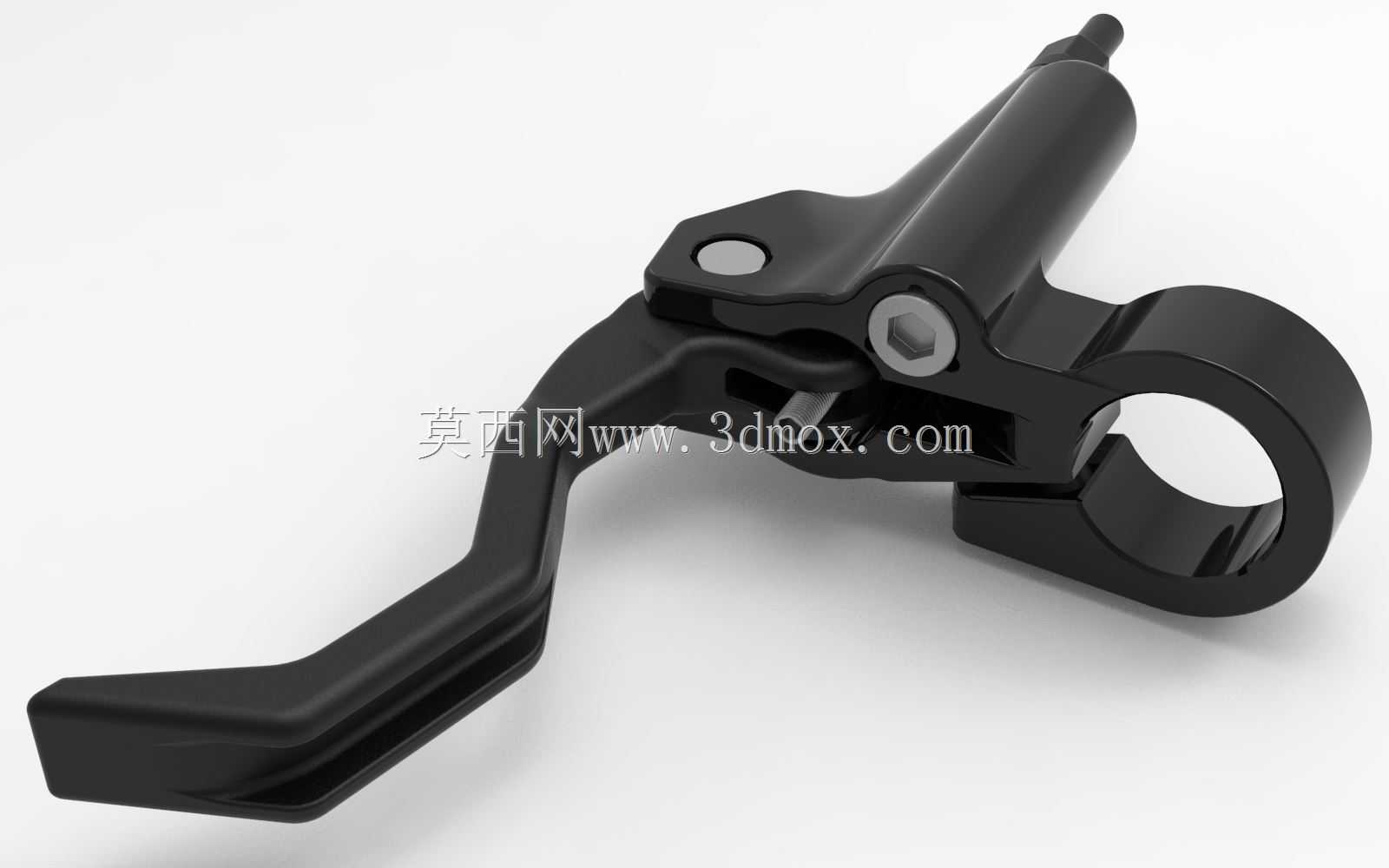

　　在结构设计层面，手柄杠杆比经过多轮调校，捏合行程的前段预留了10mm左右的空行程，避免车把震动时意外触发制动，中段到后段的制动力输出呈线性增长，不会出现捏合初期制动力过猛造成车轮抱死的情况，即使是骑行经验不足的用户也能平稳控制制动力度。手柄本体采用锻造铝合金材质，表面做硬质阳极氧化处理，在降低整体重量的同时保证结构强度，即使发生侧向摔车，手柄的受力薄弱位置预设了形变卸力结构，不会直接断裂造成制动功能完全失效，维修时仅需更换对应形变部件即可，不需要更换整个总泵总成。

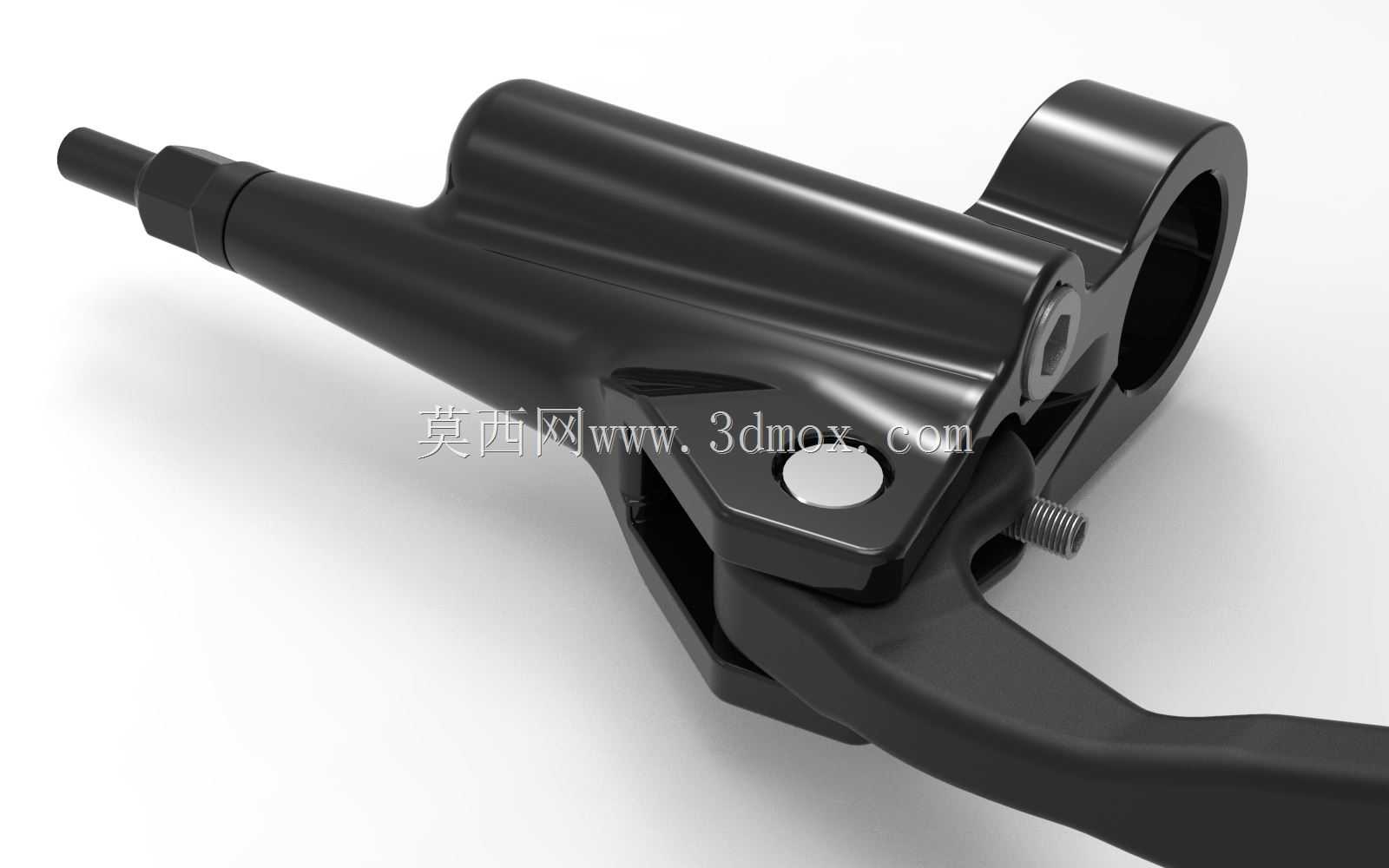

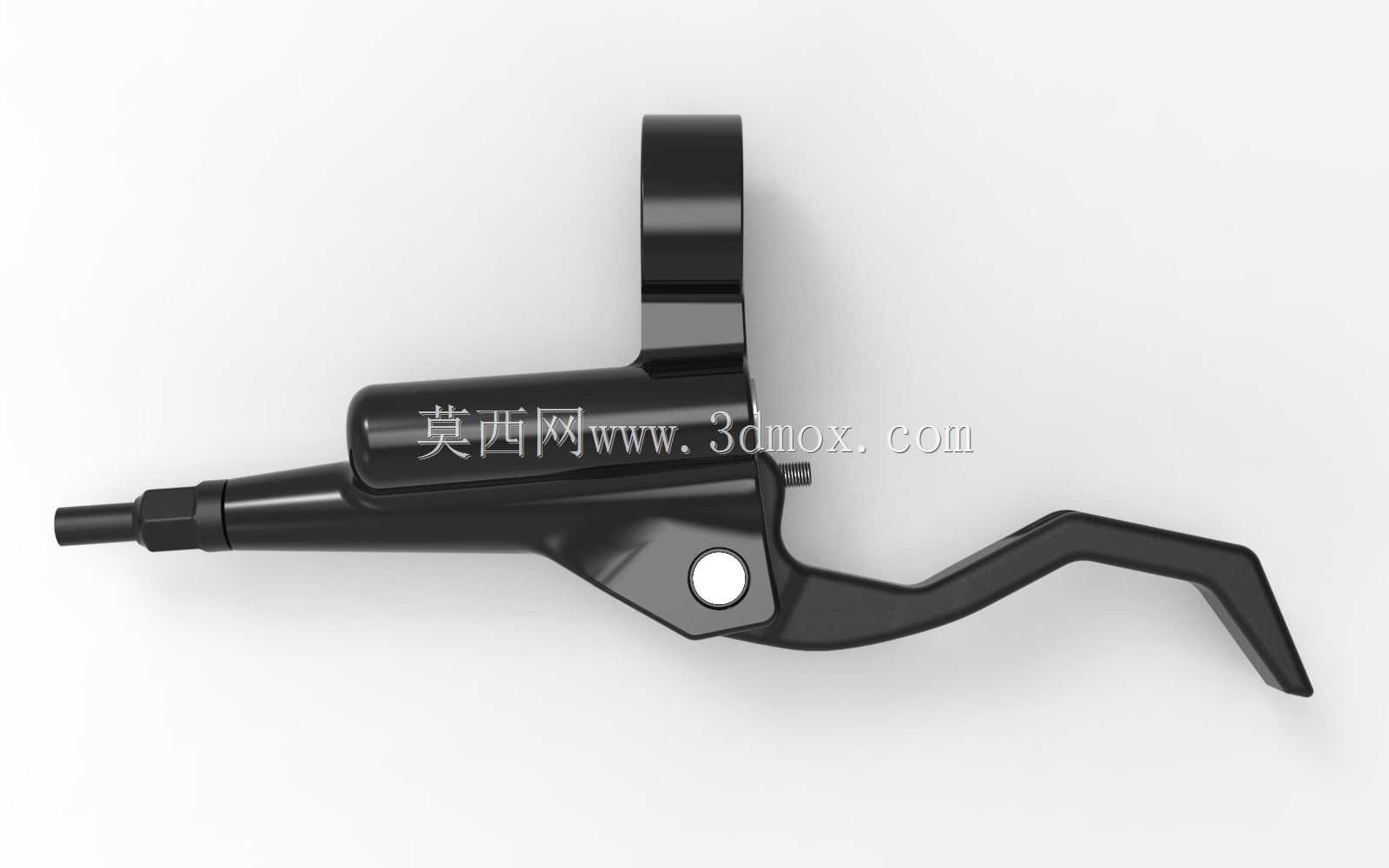

　　从安装边界尺寸来看，总泵整体沿车把轴向的安装宽度不超过70mm，不会占用过多车把空间，给变速指拨、把堵、车灯安装座等配件预留了充足的安装位置；手柄向外的突出距离控制在85mm以内，穿越林间狭窄路段时不会被树枝剐蹭造成误触，也能降低摔车时手柄直接撞击地面的概率。油路接口采用标准的橄榄头压紧结构，兼容市面上绝大多数规格的自行车液压刹车油管，维修更换油管时不需要特殊定制配件，普通车店即可完成维护操作。油腔上方设置了密封注油口，日常保养时可以通过该口完成油液更换与排气操作，不需要拆解整个总泵结构，大幅降低后期维护的操作难度。

　　实际使用中，该结构的制动力输出上限可以满足从普通城市通勤到重度越野骑行的制动需求，总泵活塞直径匹配对应夹器的活塞面积，单指捏合即可提供足够的制动力应对长下坡路段的持续制动需求，不会因为长时间制动出现制动力衰减的情况。手柄表面做了防滑纹理处理，即使佩戴骑行手套或者手部沾有泥水的情况下，也能稳定捏合手柄不会出现打滑情况。整个总泵的外露部件均做了圆角处理，没有尖锐的棱角，避免骑行过程中磕碰造成肢体划伤，细节处理符合骑行装备的安全设计要求。
