电动汽车集成式电驱传动动力总成结构

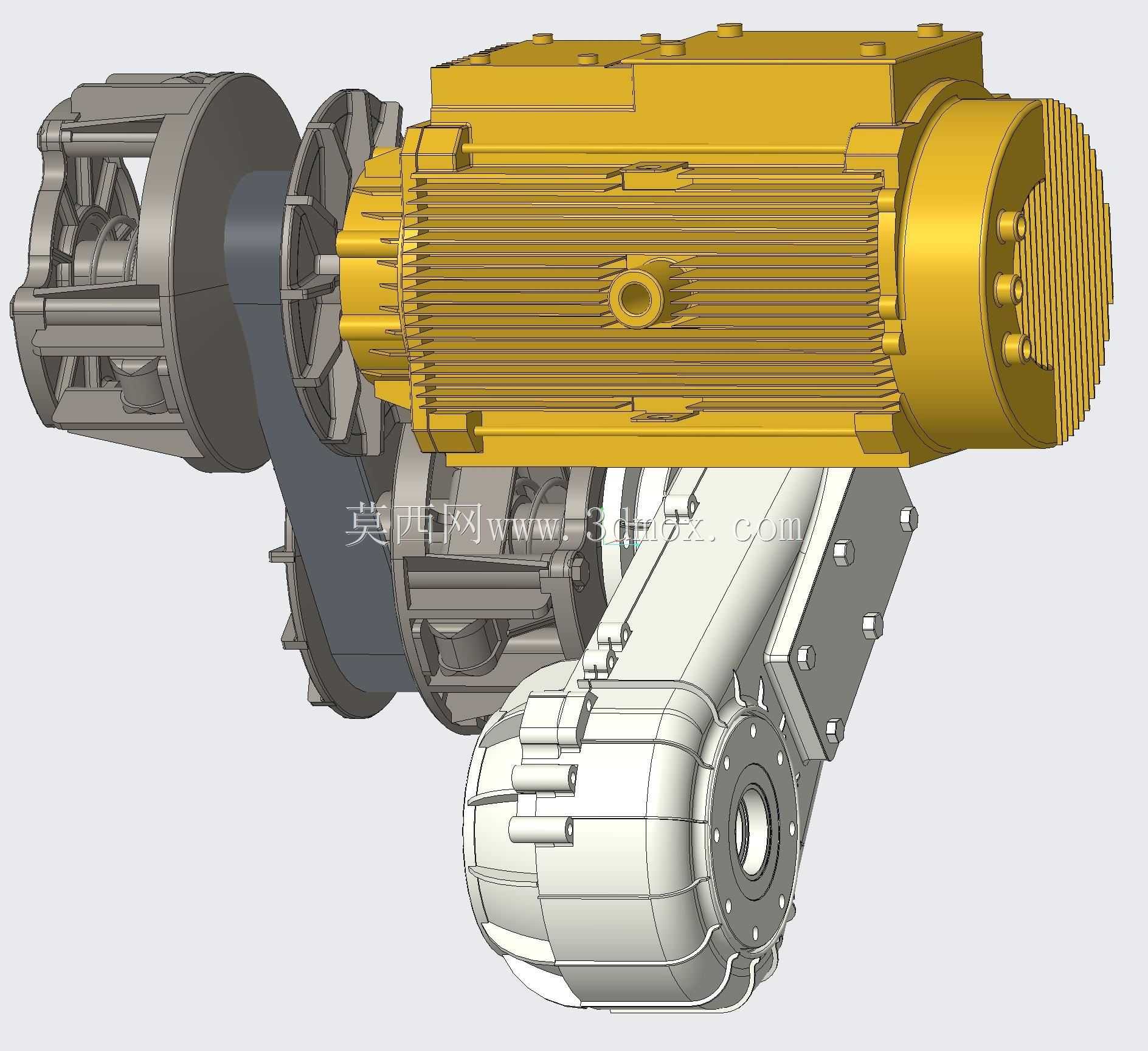

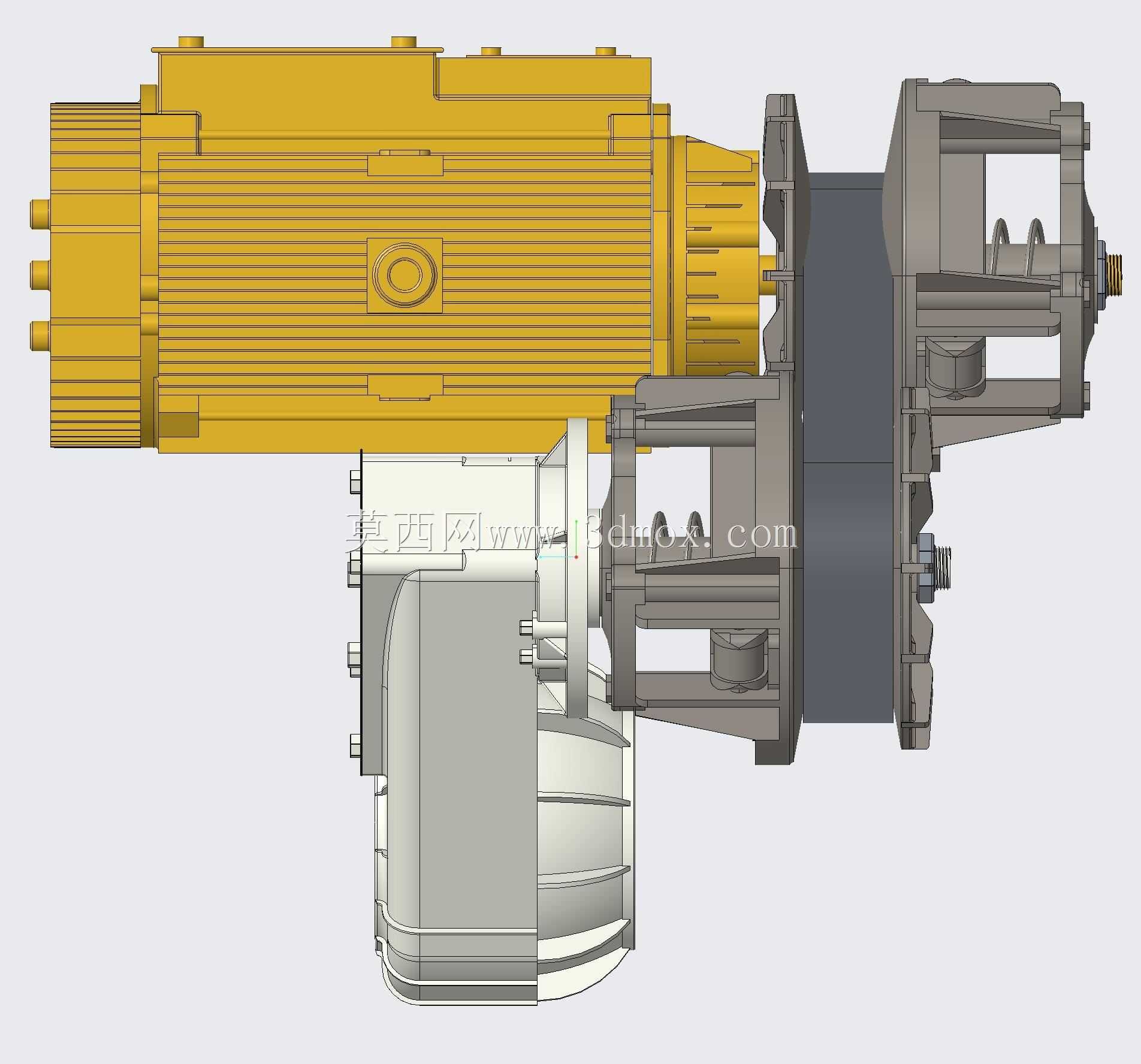

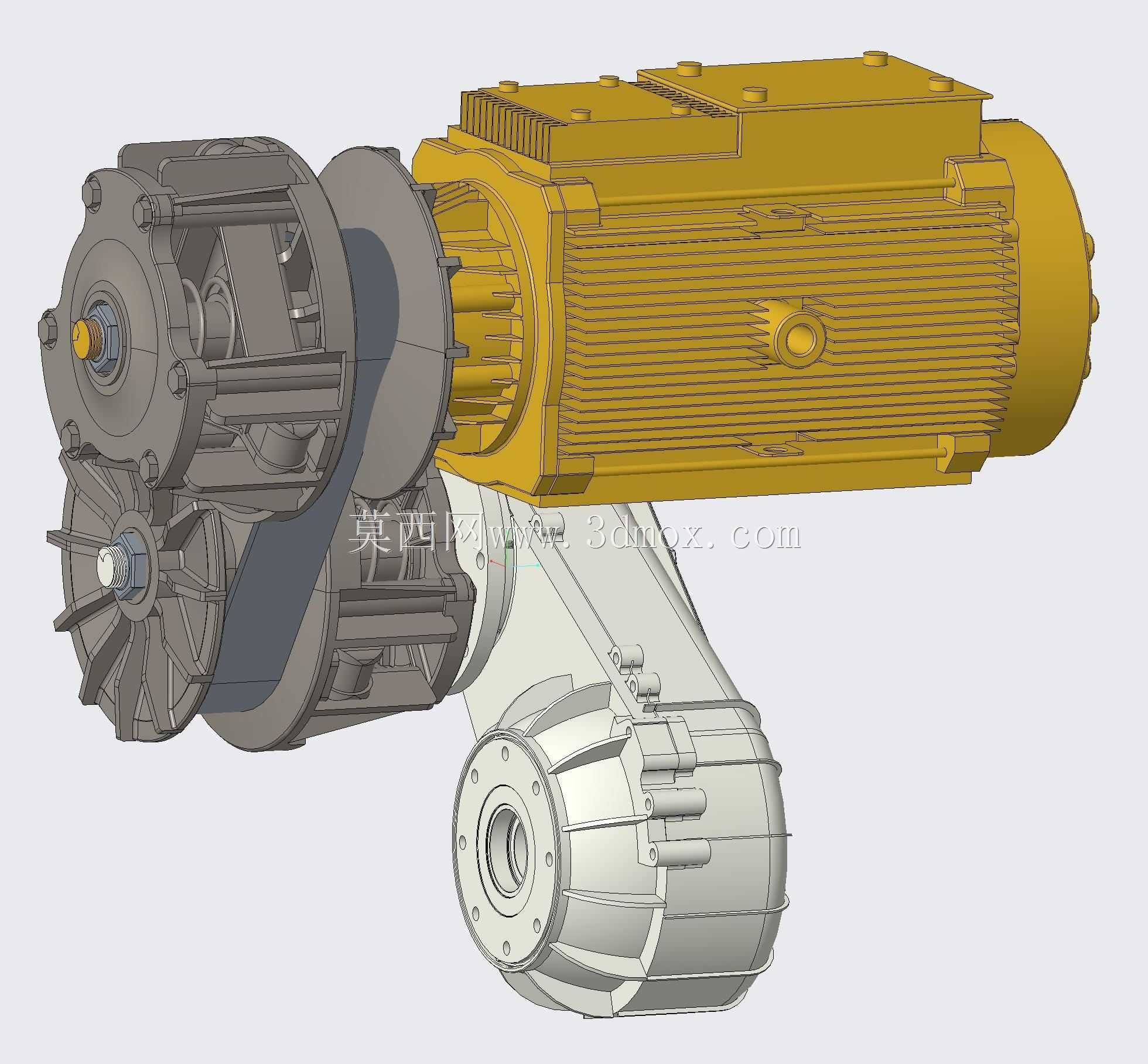

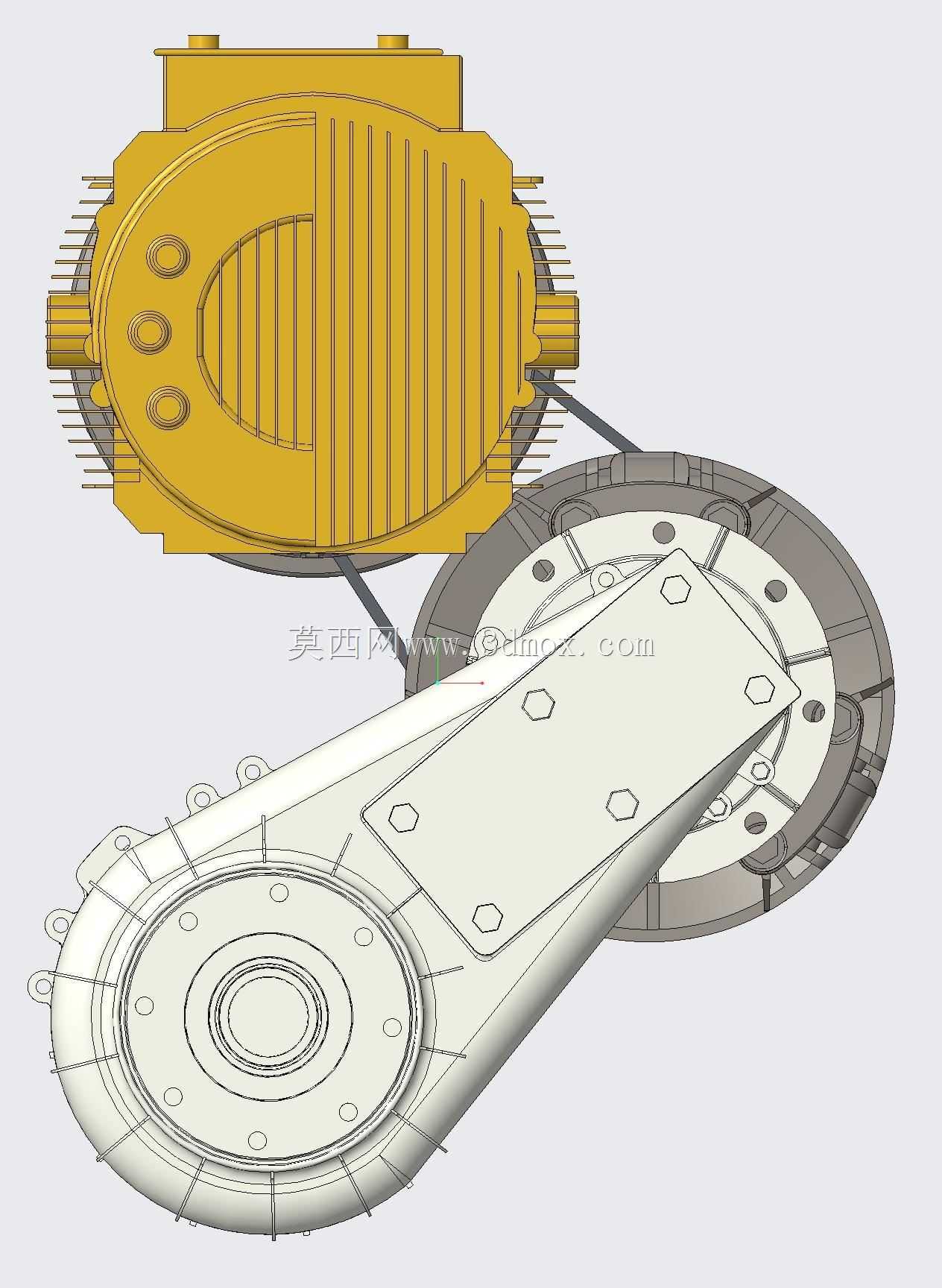

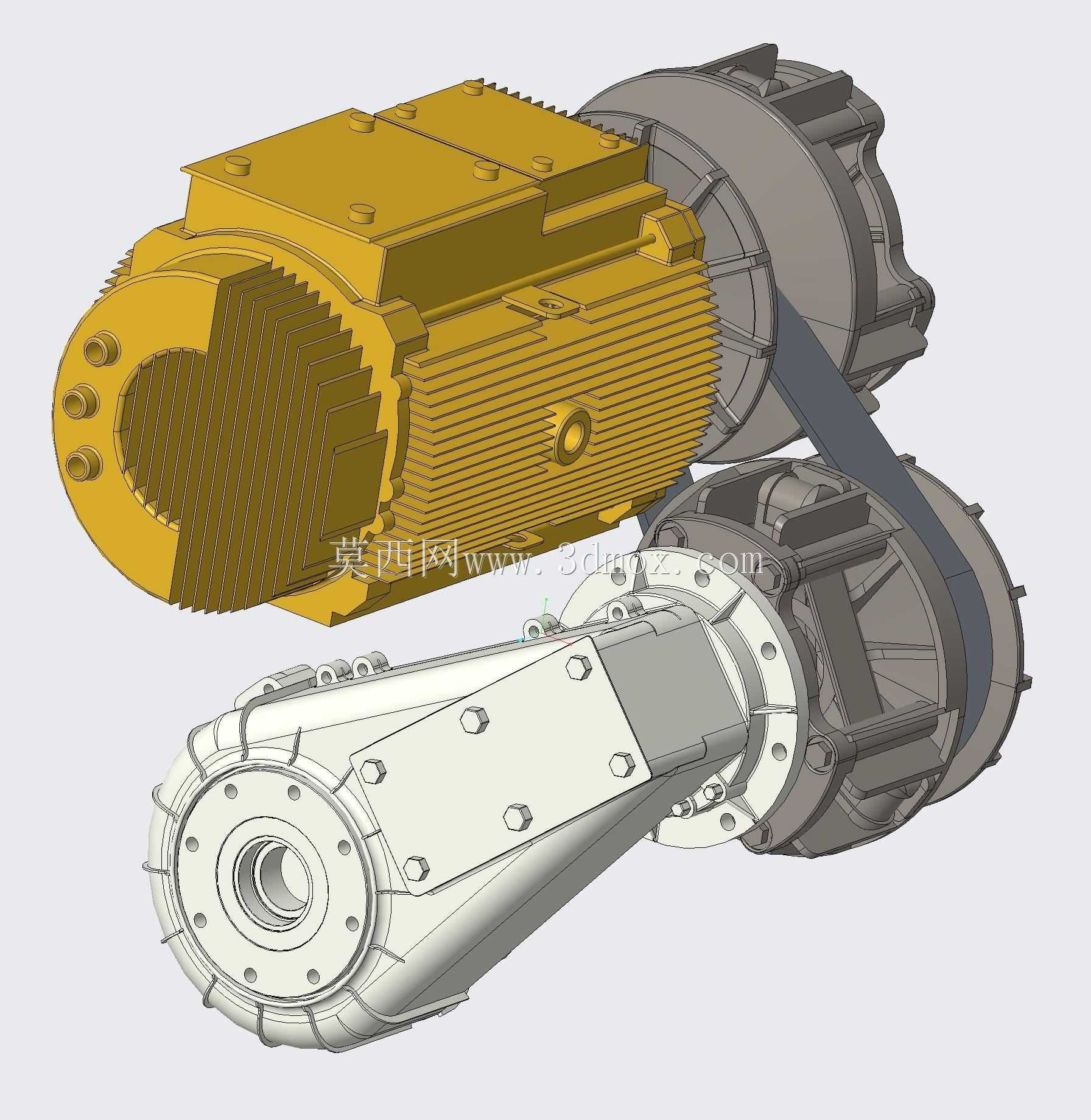

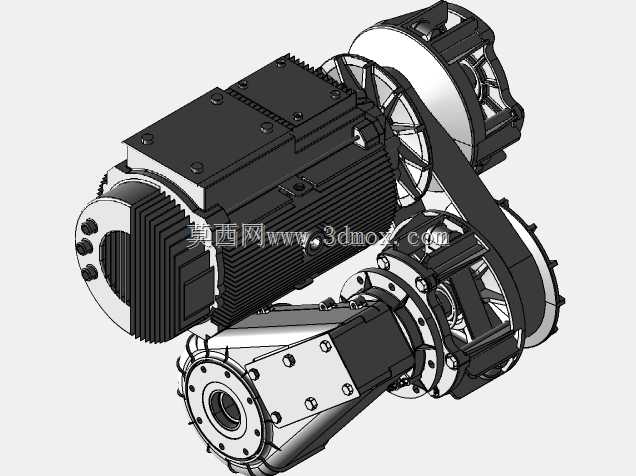

　　这套集成式电驱动力结构，主要面向小型纯电代步车辆、巴哈越野赛事电动赛车的动力输出场景，替代传统燃油动力总成中发动机+离合器+变速箱的分体布局，将驱动电机、减速传动机构、差速输出单元整合为单一紧凑总成，大幅缩减动力舱占用空间，适配轻量化电动车型的布置需求。从结构布局来看，驱动电机采用卧式同轴布置，电机壳体表面设计有密集轴向散热筋，无需额外加装散热风扇即可满足持续工况下的热交换需求，电机端盖与减速箱壳体采用定位止口配合，通过圆周均布的高强度螺栓实现刚性连接，保证传动同轴度的同时，降低装配过程中的调整难度。减速传动部分采用两级平行轴斜齿轮传动结构，输入端直接与电机输出轴通过花键连接，省去了传统连接所需的联轴器结构，

　　传动链长度缩短30%以上，可有效降低传动过程中的功率损耗，传动效率较分体式结构提升8%左右。差速单元集成在减速箱末端输出侧，两侧输出法兰采用等速万向节连接接口，可直接匹配车辆半轴的安装需求，无需额外加装转接法兰。安装边界方面，总成整体采用三点式悬置设计，电机尾部设置一处悬置安装座，减速箱壳体上下各设置一处带减震衬套的安装支脚，三个安装点的形位公差在建模阶段已做严格约束，可直接适配多数小型电动车型的副车架安装孔位，无需对车身结构做二次修改。总成径向最大尺寸出现在电机壳体位置，直径不超过280mm，轴向总长度控制在520mm以内，下部差速单元壳体最低点距离安装基准面的高度预留了120mm的离地间隙，可满足非铺装路面行驶的通过性要求。

　　设计过程中充分考虑了维护便利性，电机接线盒设置在壳体顶部朝上位置，高压线束插接件预留了足够的操作空间，日常检修无需拆解总成主体结构；减速箱壳体底部设置有磁性放油螺塞，可吸附齿轮磨损产生的金属碎屑，换油操作时无需抬升总成即可完成。传动齿轮的参数选择经过多轮工况校核，低速挡传动比设置为12.6，可满足车辆满载爬坡时的扭矩输出需求，高速挡传动比设置为4.2，兼顾平路巡航时的电机转速经济性，齿轮材料选用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，可承受峰值180N·m的输出扭矩冲击。壳体部分采用高压铸铝工艺成型，壁厚均匀控制在4-6mm之间，在轴承安装位、螺栓连接位等受力集中区域做了局部加厚加强处理，

　　整体总成重量控制在38kg以内，较同功率等级的分体式动力总成减重22%，符合电动车辆轻量化设计的核心需求。总成的输入输出接口全部采用行业通用标准尺寸，电机高压接插件选用IP67防护等级的通用型号，输出法兰的花键参数、螺栓孔分布圆直径与主流小型电动车半轴完全匹配，可直接替换现有车型的老旧动力总成，也可作为全新车型开发的动力选型参考。建模过程中对所有运动部件做了干涉检查，齿轮啮合侧隙控制在0.15-0.25mm之间，轴承选型全部选用标准深沟球轴承与圆锥滚子轴承组合，可同时承受径向载荷与传动过程中产生的轴向力，轴承位的配合公差选用k6级过渡配合，保证轴承内圈与轴、外圈与壳体孔的配合可靠性，避免长期运行出现内圈跑圈、外圈松动的故障。
