儿童娱乐用红牛涂装单人卡丁车结构设计

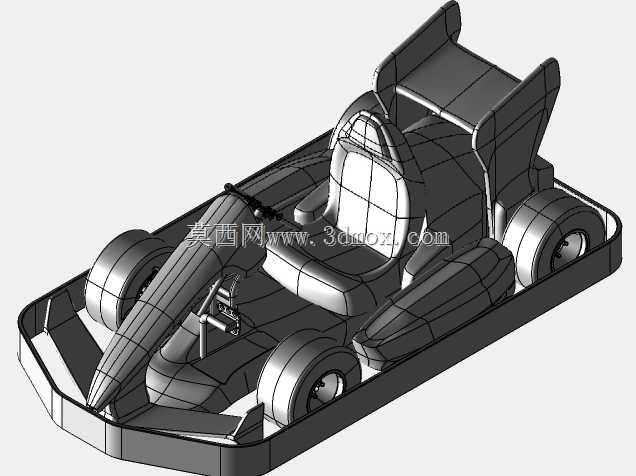

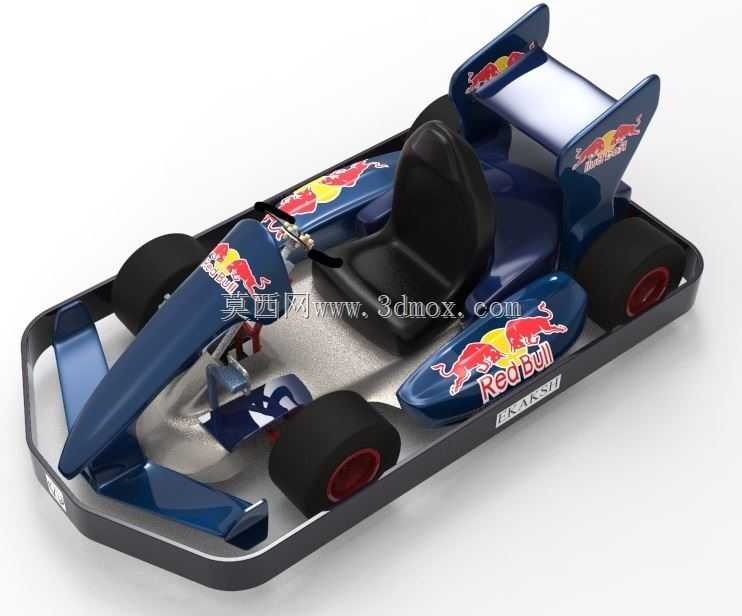

　　这款卡丁车的结构设计完全围绕低龄儿童的娱乐使用场景展开，整体采用低重心宽轮距的布局逻辑，从根源上规避儿童驾驶过程中侧翻的风险，底盘框架采用一体式冲压弯折的钢制围边，既能够承受日常使用中的磕碰冲击，也能在发生轻微碰撞时形成缓冲防护，避免车架变形波及乘坐区域。整车的乘坐区域做了内凹式设计，座椅采用贴合儿童背部曲线的一体式注塑结构，安装位置完全落在前后轮轴的中心区间，行驶过程中不会因为重心偏移出现推头或者甩尾的失控情况，座椅周边预留了四点式安全带的安装孔位，可根据使用需求加装防护绑带，适配不同身高的儿童使用。

　　动力单元采用后置布局的设计思路，电池组安装在座椅后方的配重区域，刚好平衡前部转向机构的重量，让整车前后轴荷分配接近1:1，无论是直线加速还是过弯都能保持稳定的抓地力。转向系统采用简化的齿轮齿条结构，转向比设置偏大，儿童转动方向盘时不需要施加太大的力就能完成转向动作，同时转向行程做了限位设计，最大转向角度不会超过30度，避免急打方向导致的车辆失控。前后轮均采用实心橡胶轮胎搭配塑料轮毂的组合，轮毂内侧预留了标准轴承的安装位，转动阻力小且不需要额外充气维护，轮胎表面做了浅花纹设计，在平整的室内游乐场地或者硬化的户外路面都能提供足够的摩擦力，轮轴与车架连接的位置加装了尼龙衬套，长期使用也不会出现金属磨损产生的旷量。

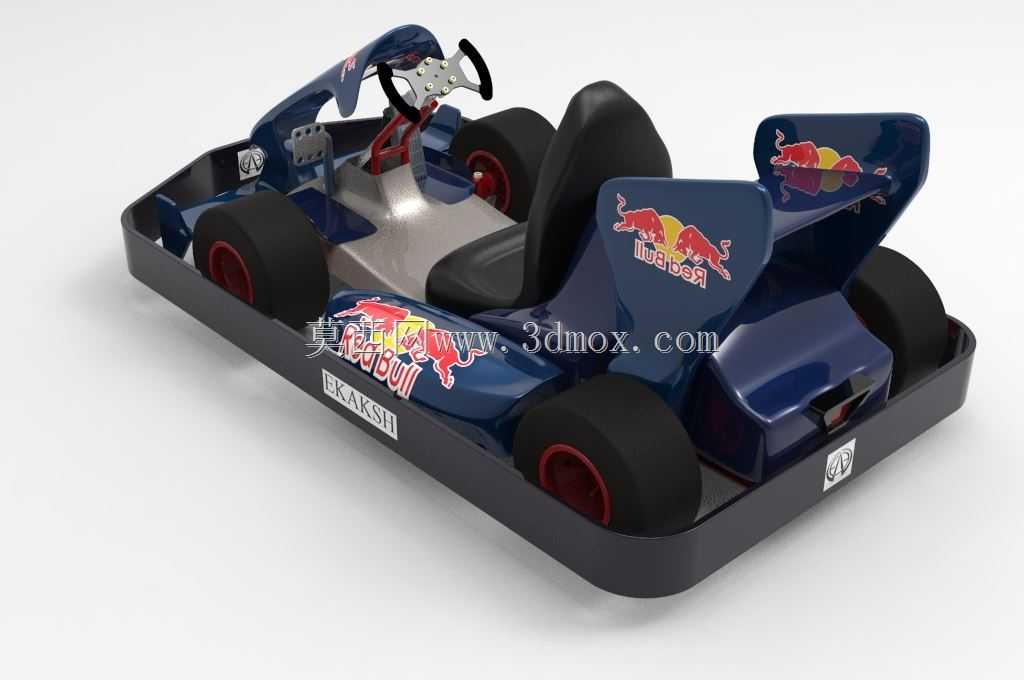

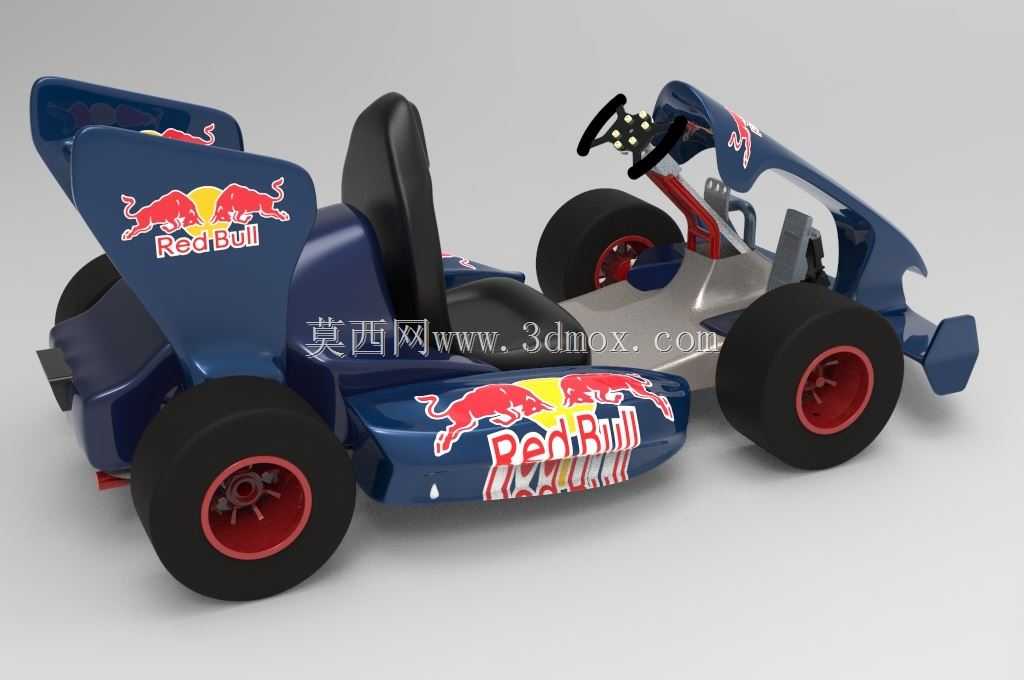

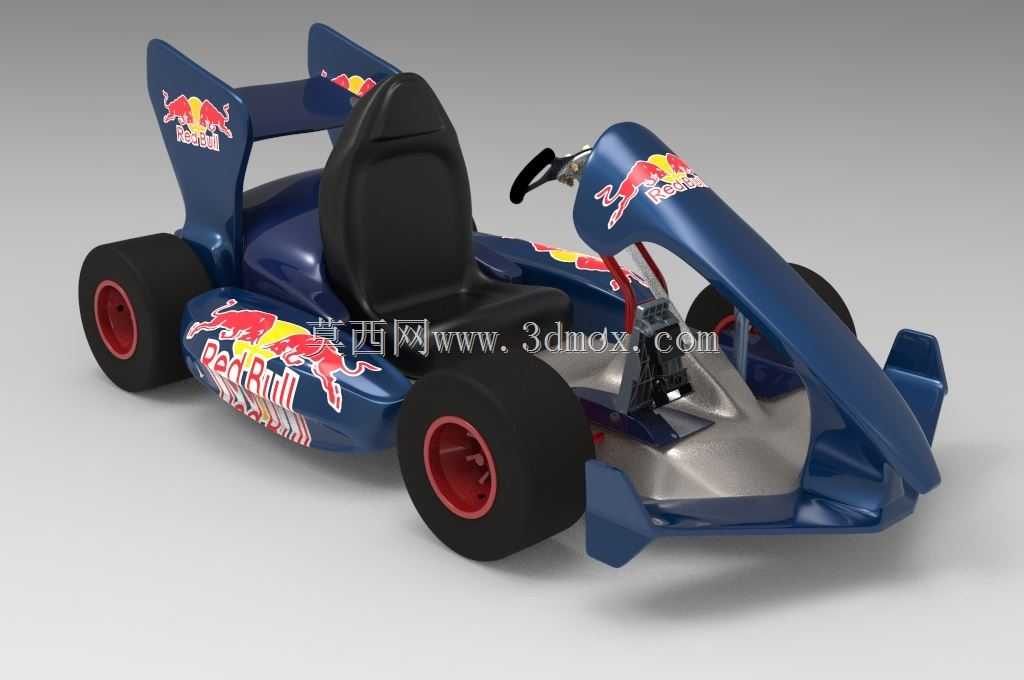

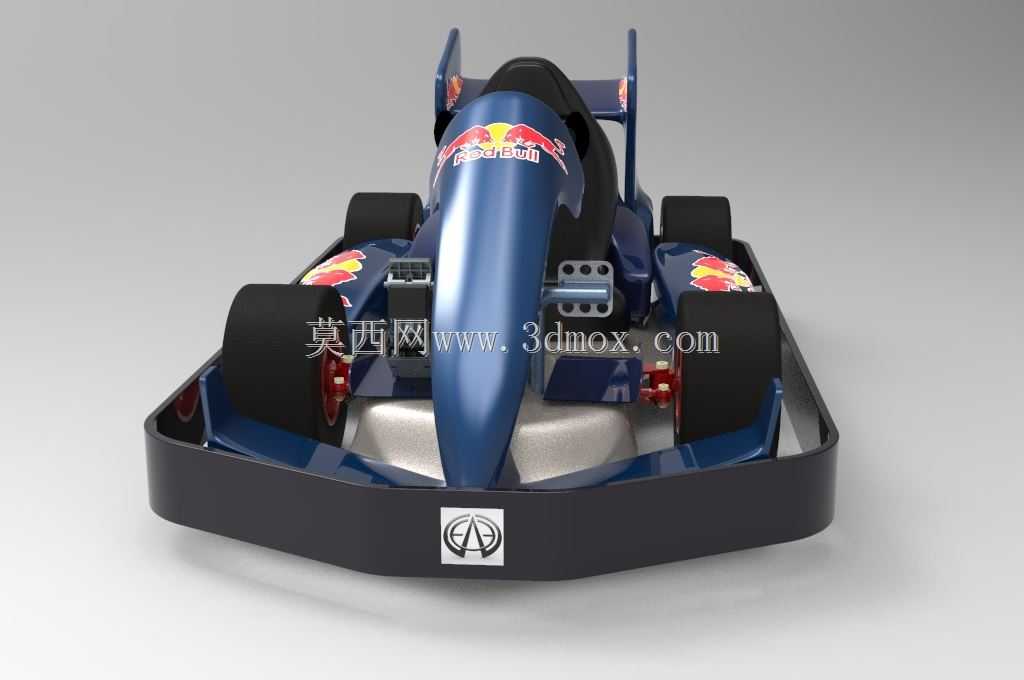

　　车身覆盖件采用分块式的安装设计，前鼻、侧箱、尾翼都通过卡扣与预留的螺栓孔固定在底盘框架上，后期如果出现磕碰损坏可以单独更换对应部件，不需要整体拆解车架。尾翼部分虽然是装饰性结构，但安装位置做了加强处理，能够承受一定程度的按压，不会因为儿童触碰就出现断裂脱落。车身涂装的分色区域在建模阶段就做了独立的面拆分，后续做渲染或者实际生产的贴膜、喷漆工序时，可以直接对应曲面生成加工路径，不需要重新做面的拆分处理。

　　整车的外形尺寸控制在长度1200mm、宽度700mm、高度500mm的区间内，整体尺寸适配室内儿童乐园、商场游乐区、小区户外休闲区等常见的使用场景，不需要占用过大的行驶与存放空间，底盘离地间隙设置为30mm，既能够通过普通的路面接缝、小坡度的减速带，也不会因为离地过高提升整车重心。转向柱的安装角度做了15度的后倾设计，符合儿童乘坐时的手臂操作角度，长时间握持方向盘也不会产生疲劳感，油门踏板采用宽面的防滑设计，安装位置距离座椅的距离预留了200mm的调节空间，可以通过调整踏板的安装孔位适配不同腿长的儿童，刹车结构采用后轮鼓式制动，制动踏板与油门踏板做了高度差设计，避免儿童操作时出现误踩的情况。

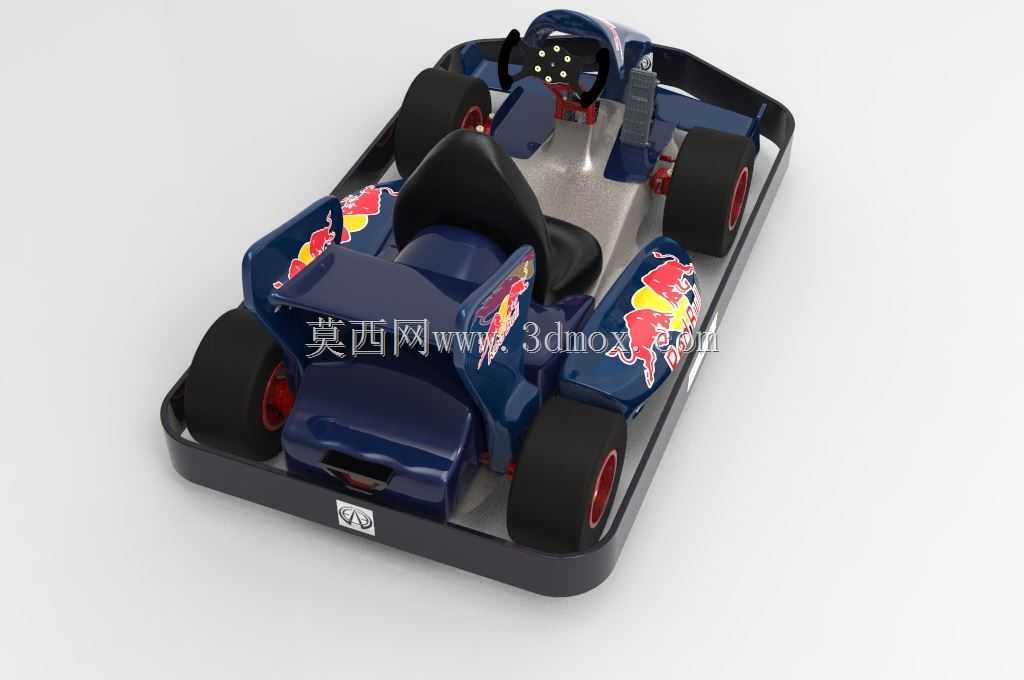

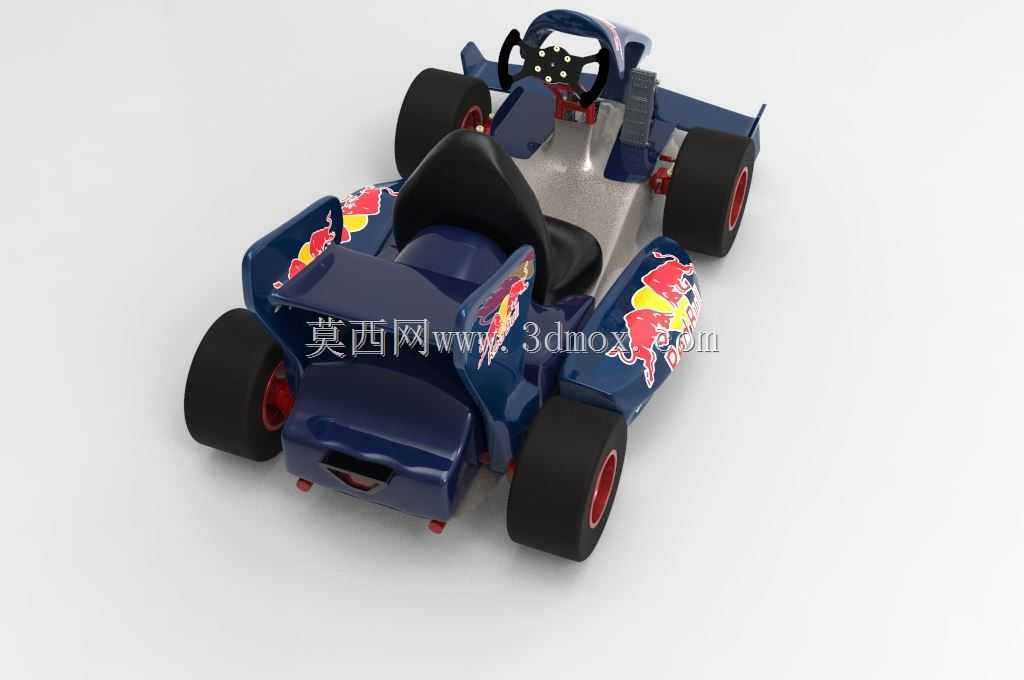

　　车架的焊接位置在建模阶段就做了焊道的预留设计，实际生产时可以直接按照模型的焊道位置进行焊接作业，不需要额外做定位工装，所有的螺栓连接孔位都做了沉头处理，螺栓安装后不会突出零件表面，避免刮蹭到儿童的衣物或者皮肤。侧箱的位置刚好覆盖车轮的上半部分，能够防止行驶过程中卷起的杂物溅到乘坐区域，同时也能避免儿童的肢体接触到转动的车轮，从结构设计上完成安全防护，不需要额外加装防护挡板。电池仓的位置做了快拆结构设计，更换电池时只需要打开后方的卡扣盖板就能完成操作，不需要拆解其他覆盖件，日常维护十分便捷，仓内预留了标准的电池安装位，适配常见的儿童电动车通用电池规格，后期替换配件的通用性很强。
