12mm规格杆端关节轴承连接接头结构

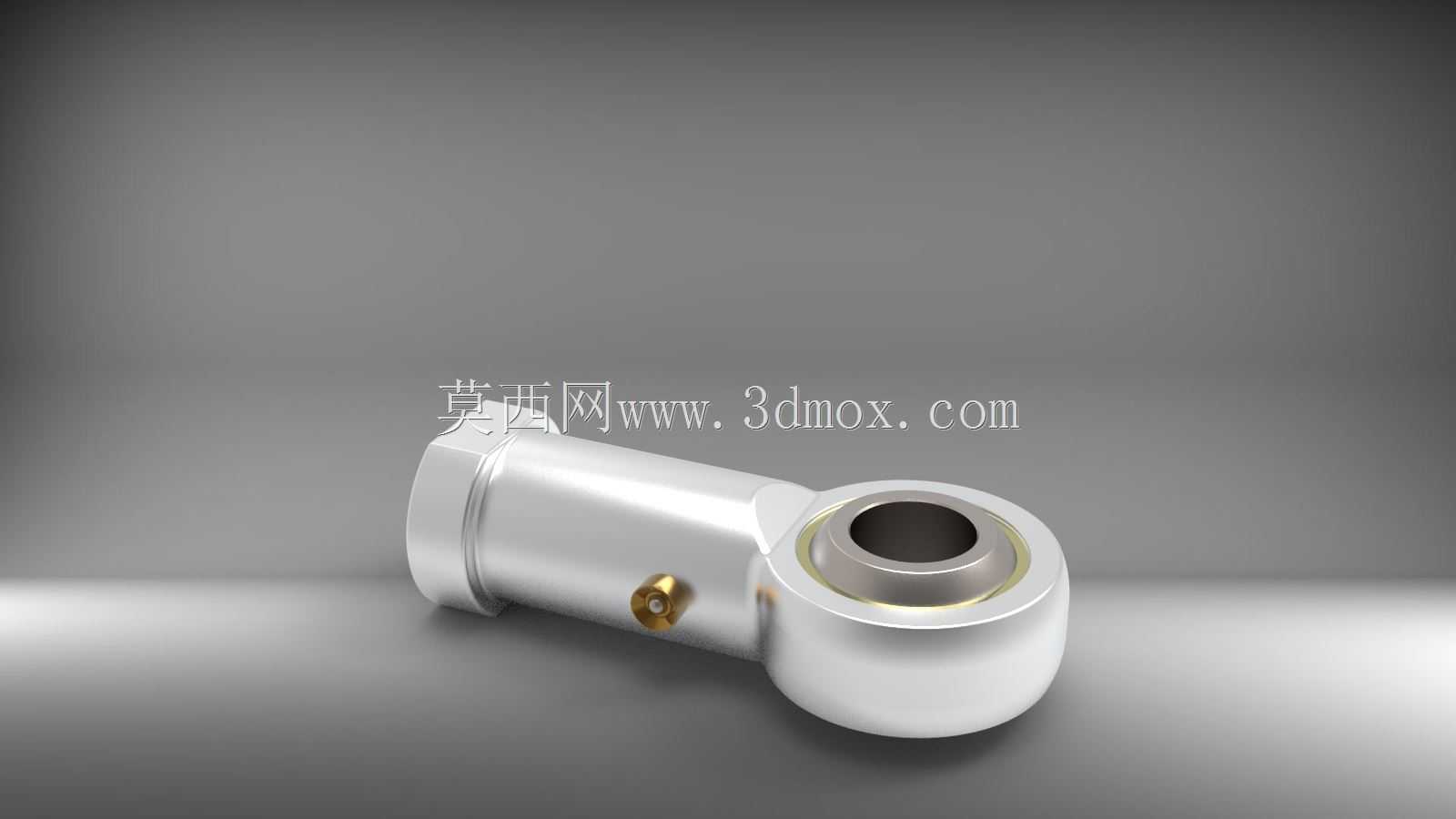

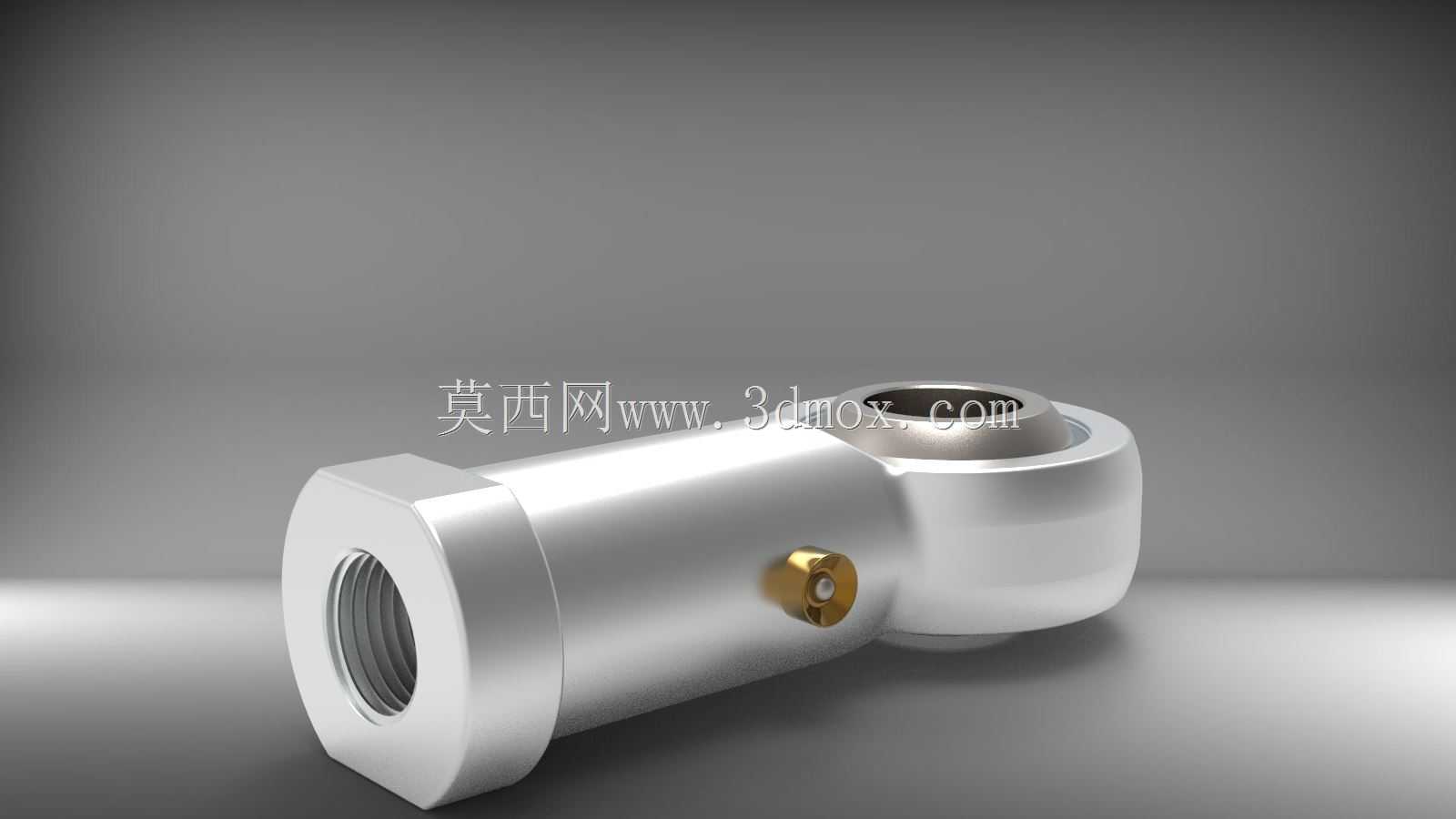

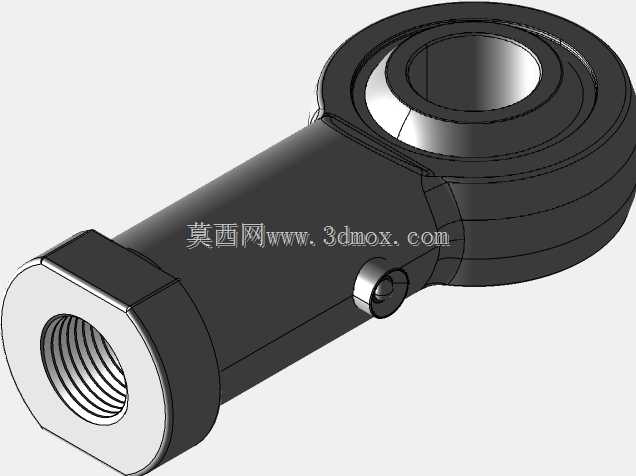

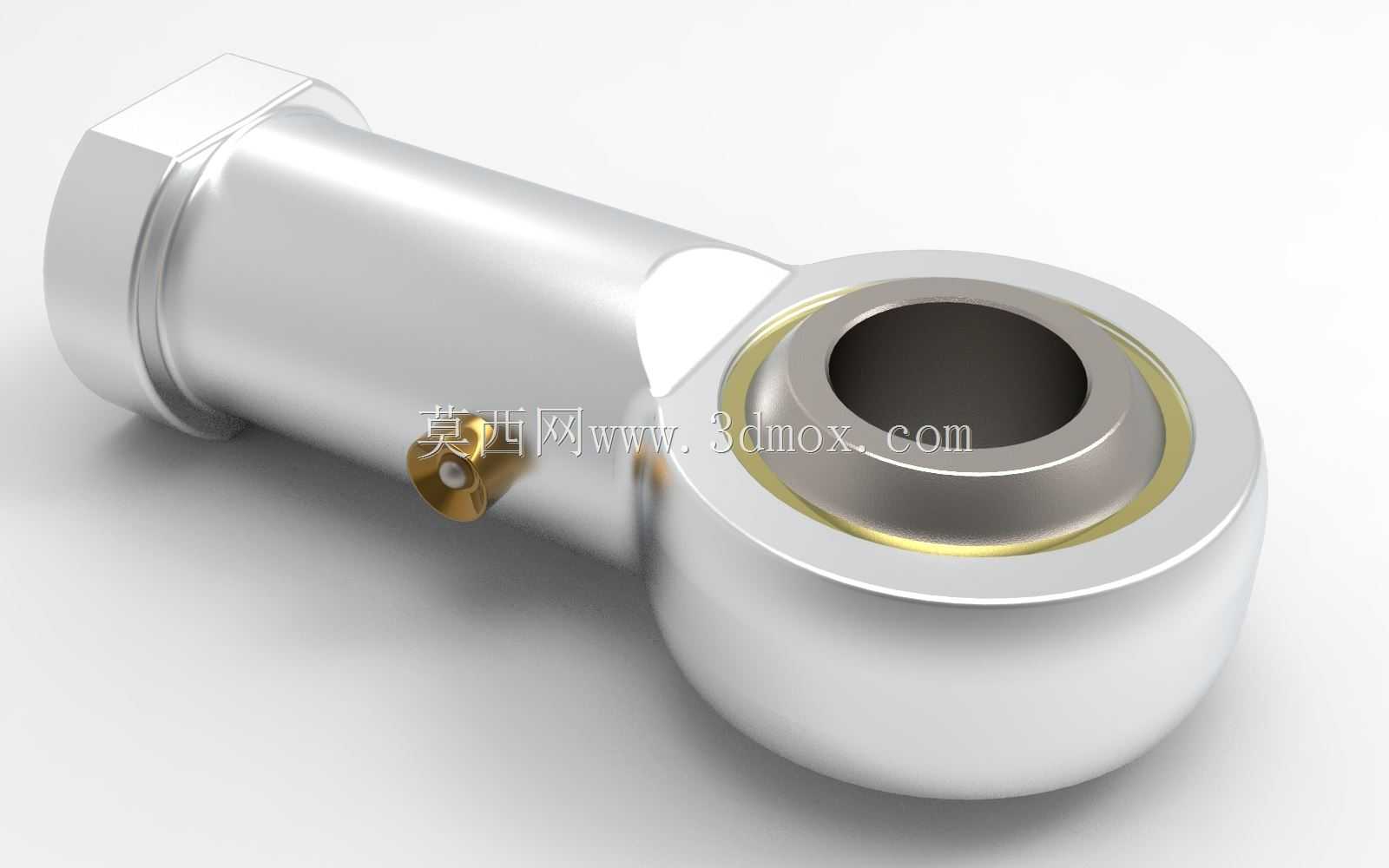

　　这类杆端铰接接头在工业传动、连杆机构、自动化设备连杆组、车辆操控连杆、气动液压执行机构末端都有广泛应用，核心作用是在存在一定角度偏差的两个传动部件之间传递拉压载荷，同时补偿装配或运动过程中产生的同轴度误差、角度偏转量，避免刚性连接带来的应力集中、部件卡滞甚至断裂问题。从结构上看，该接头一端为内螺纹连接端，采用外六角外形设计，方便使用标准扳手进行拧紧操作，内螺纹规格适配12mm直径的对应螺杆或活塞杆，安装时可直接旋入对应杆件端部，通过螺纹旋合长度调整整体连杆的有效工作长度，适配不同安装距的机构需求。另一端为带自润滑衬层的关节轴承内环结构，内环内孔为12mm光孔，可通过销轴与对应安装座实现铰接，内环与外圈之间的衬层采用低摩擦复合材料，

　　无需额外频繁加注润滑脂即可长期维持顺畅的偏转动作，可承受径向载荷与一定的轴向载荷，满足多方向受力的传动场景。设计过程中首先需要明确铰接端的最大允许偏转角度，该结构的关节轴承外圈与杆身采用一体化结构设计，相比组装式杆端轴承，整体强度更高，避免了外圈压装过程中出现的松动、脱落风险，杆身与六角头、外圈的过渡位置均采用圆角过渡，减少应力集中点，在交变载荷作用下的疲劳寿命更长。安装边界方面，六角头的对边尺寸符合标准紧固件的扳手空间要求，设计安装结构时需要预留足够的扳手操作空间，避免装配时无法拧紧；铰接端的外圈外径尺寸决定了安装座的开口宽度，需要保证安装座两侧支撑板的间距略大于外圈宽度，同时销轴的长度需要超出两侧支撑板并加装开口销或锁紧挡圈，

　　防止销轴脱出。在实际选型应用中，这类接头常用于需要小角度摆动的连杆机构，比如自动化生产线的摆杆驱动端、车辆的换挡连杆、工程机械的操纵杆连接端、检测设备的探针调整机构等场景，相比刚性联轴器，它可以抵消安装面的加工误差、装配时的位置偏差，以及设备运行过程中结构形变带来的位置偏移，大幅降低机构的装配精度要求，同时减少运行过程中的异响、卡滞问题。建模过程中需要重点关注关节轴承的配合间隙，内环与衬层之间的间隙需要控制在合理范围，间隙过大会导致传动精度下降，出现回程误差，间隙过小则会导致偏转阻力过大，甚至在温度变化时出现卡滞；螺纹端的螺纹精度需要满足普通连接螺纹的公差要求，保证与对应杆件的旋合顺畅，同时螺纹尾部需要设计退刀槽，

　　避免螺纹加工不到位导致无法完全旋合。杆身的外径尺寸需要根据额定载荷进行强度校核，保证在最大拉压载荷下不会出现塑性变形，六角头的厚度需要满足拧紧时的扭矩承受要求，避免扳手拧紧时出现六角头滑棱、变形问题。铰接端的内孔粗糙度需要达到对应要求，保证销轴装入后不会出现过度磨损，衬层与外圈的结合需要牢固，避免在反复摆动过程中衬层脱出。在实际装配时，螺纹端通常会加装防松螺母，或者在螺纹上涂覆螺纹锁固胶，防止设备运行过程中螺纹松动导致连杆长度变化，影响机构的运动精度；铰接端的销轴与内孔之间通常会加装润滑衬套，或者定期加注润滑脂，进一步降低磨损，延长使用寿命。这类接头的结构紧凑，占用安装空间小，相比传统的销轴铰接结构，它集成了螺纹连接长度调整功能与关节轴承的角度补偿功能，单个零件即可实现两个功能，减少了机构的零件数量，降低了装配复杂度，同时提升了整体结构的可靠性。在一些对清洁度要求较高的设备中，比如食品加工设备、医疗检测设备中使用的这类接头，还会在关节轴承的两端加装防尘密封圈，防止粉尘、液体进入轴承摩擦面，避免磨损加剧，同时满足卫生清洁要求。
