工业级钮子式拨动开关结构设计

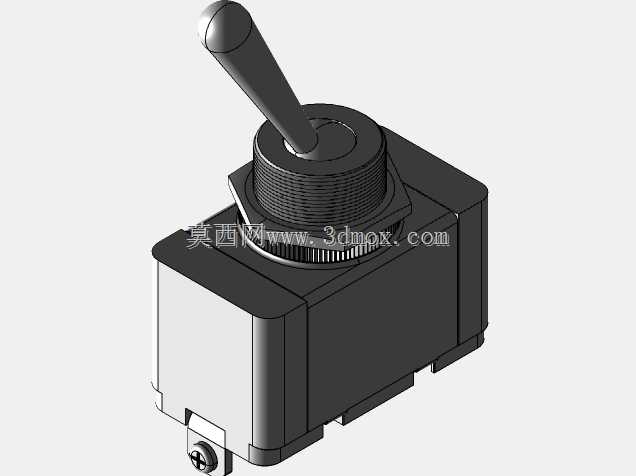

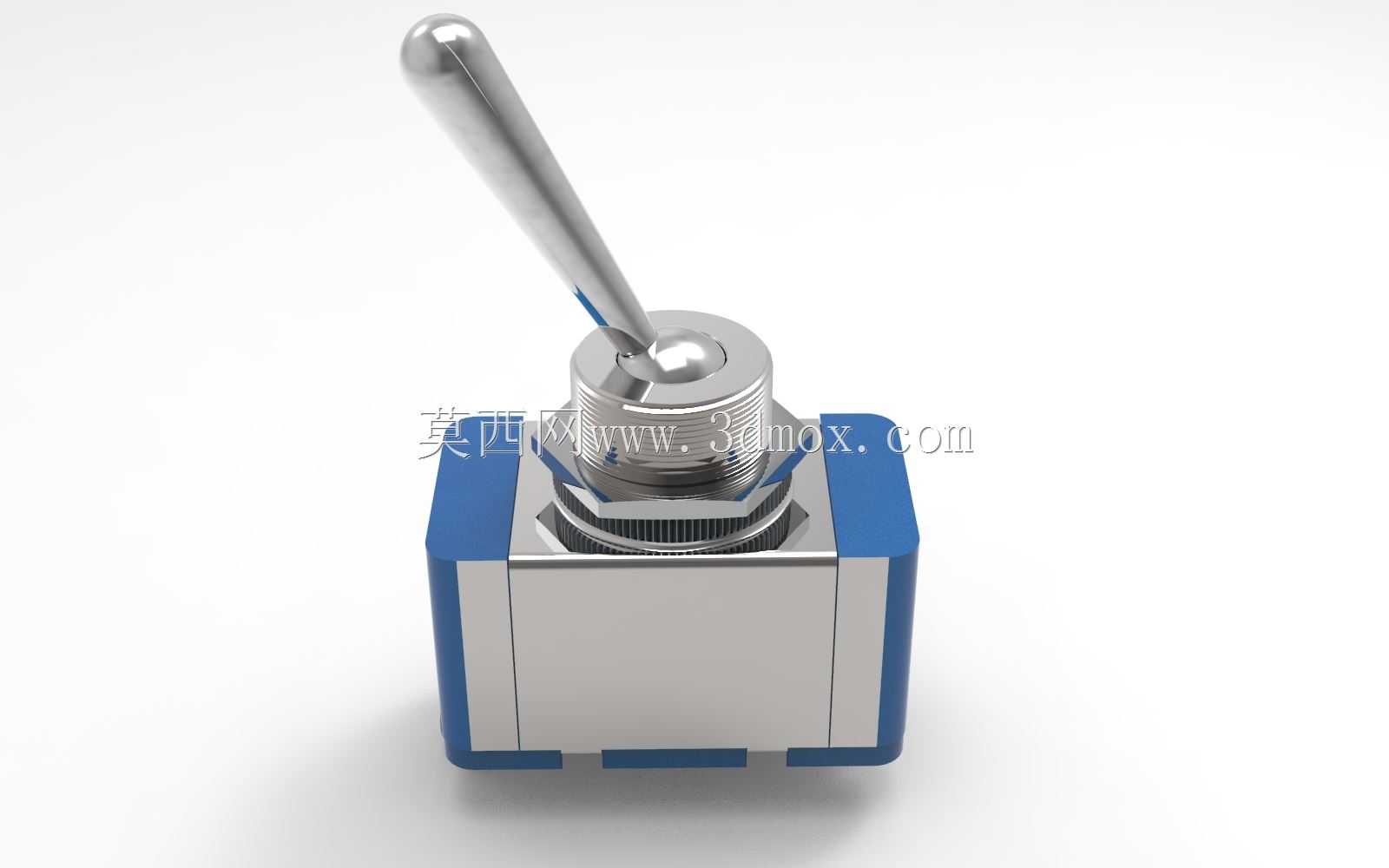

　　这类拨动开关常被用在低压控制回路的手动信号切换场景，小到台式测试仪器的电源通断、工控柜面板的功能档位切换，大到小型机电设备的手动操作指令输入，都能见到这类结构的身影，相比薄膜按键或触摸控件，它的操作反馈清晰，带操作杆的结构能让操作人员隔着防护手套也能准确判断开关所处档位，不会出现误触或者档位判断模糊的问题。从结构设计逻辑来看，这款开关采用金属操作杆搭配密封式基座的组合，操作杆与基座衔接位置做了滚花锁紧螺母结构，安装时可以通过螺母将开关整体固定在面板开孔处，适配常规的12mm直径面板安装孔，锁紧后基座与面板之间可以加装密封垫圈，满足普通工业场景的防尘防泼溅要求，不会因为车间的浮尘、少量切削液飞溅导致内部触点接触不良。

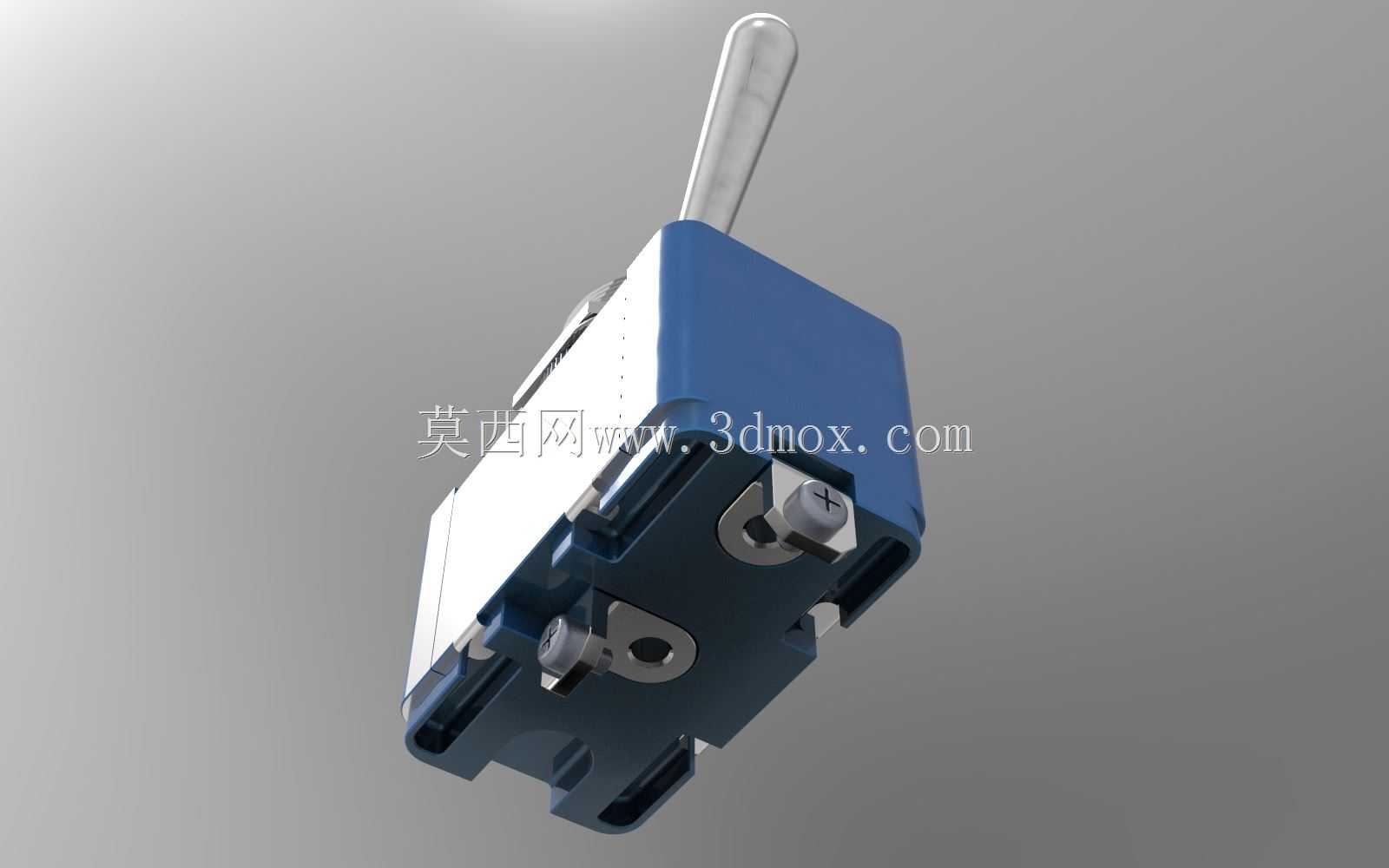

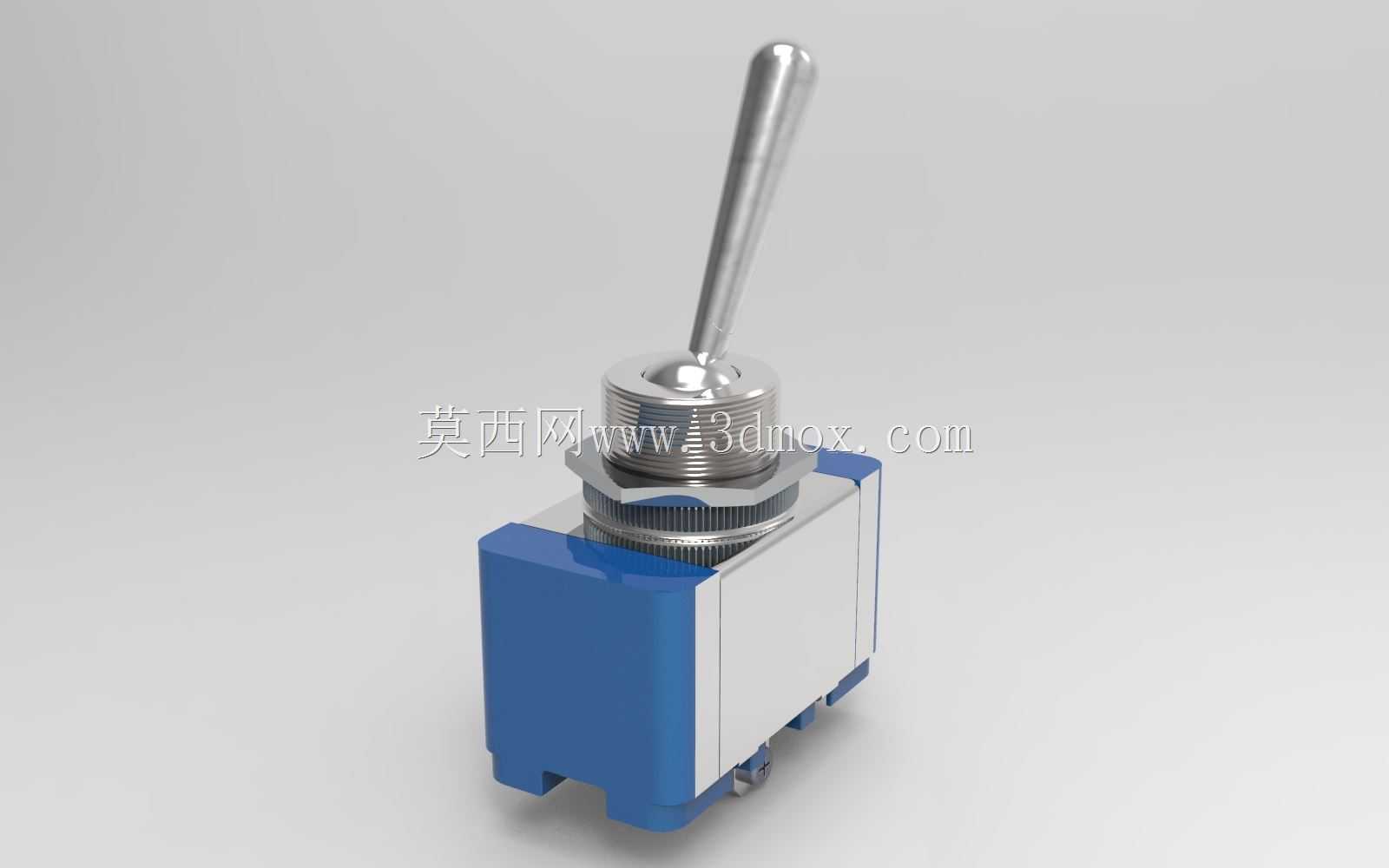

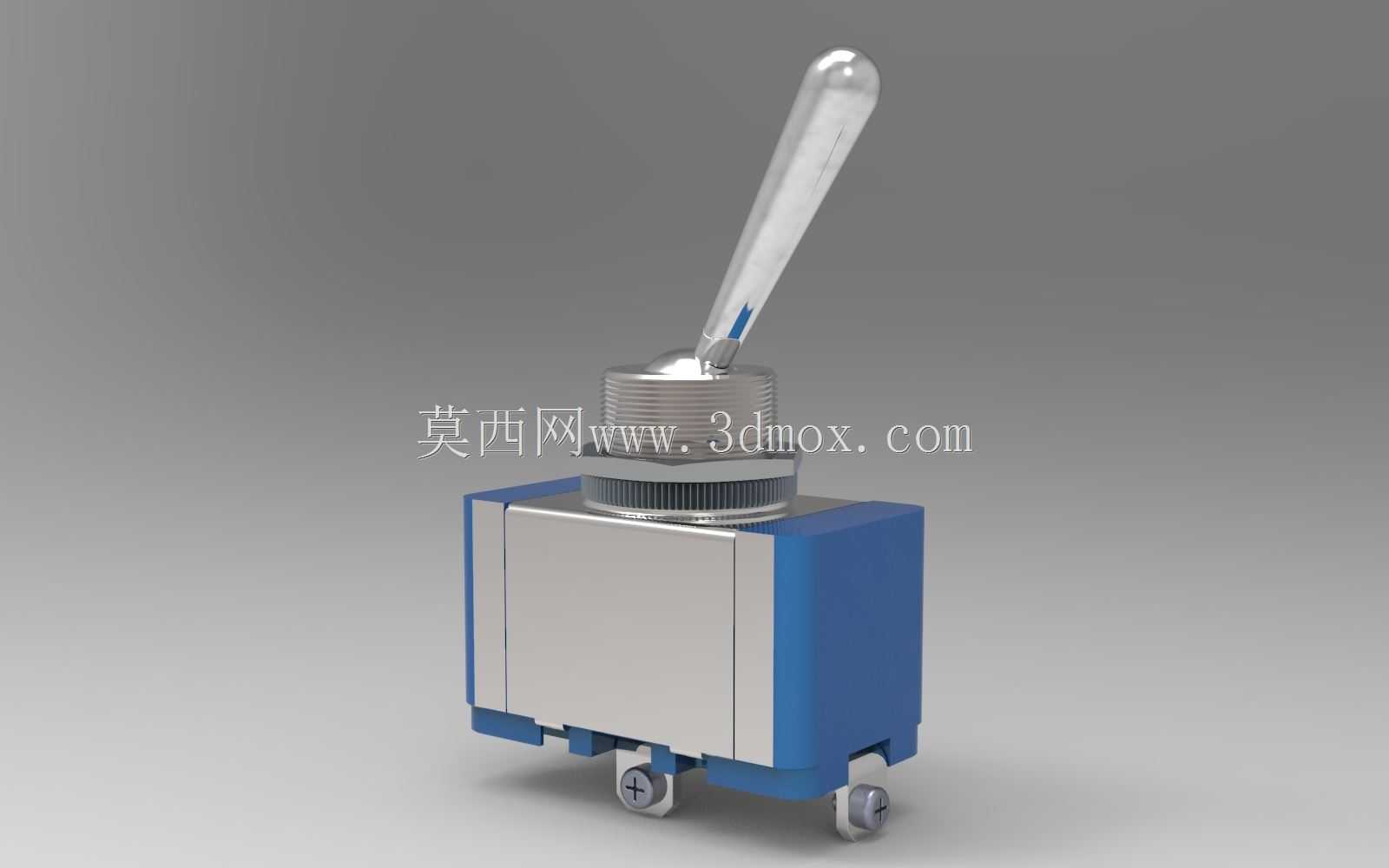

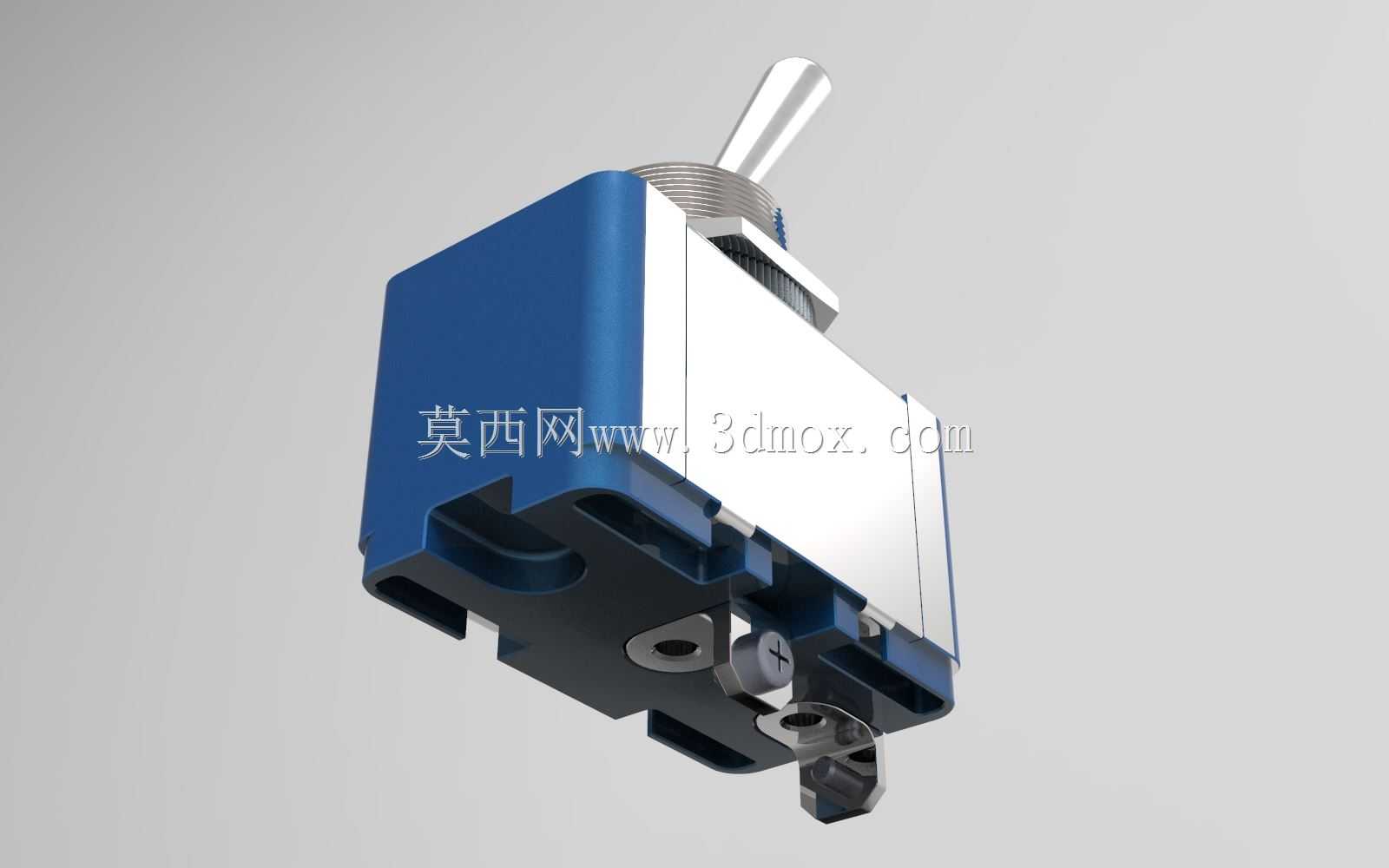

　　开关的基座部分采用工程塑料与金属嵌件结合的结构，蓝色的绝缘基座部分承担绝缘防护与结构支撑作用，内部的银合金触点组件完全封装在基座腔体内部，操作杆扳动时通过内部的摆臂结构带动触点快速通断，避免慢动作分断导致的触点拉弧烧蚀，这也是这类长寿命拨动开关的核心设计要点——扳动操作杆时能感受到清晰的档位顿挫感，到位后内部的弹簧定位结构会将触点牢牢压合在导通位置，不会因为设备运行的振动出现档位偏移、接触不良的问题。从安装边界来看，开关基座的整体外形为方形结构，安装时面板后方需要预留足够的接线空间，接线端采用螺丝压接式端子，可以适配0.5-2.5平方毫米的多股铜芯控制线，接线完成后端子部分不会超出基座的外轮廓，避免与柜内其他元件发生干涉。

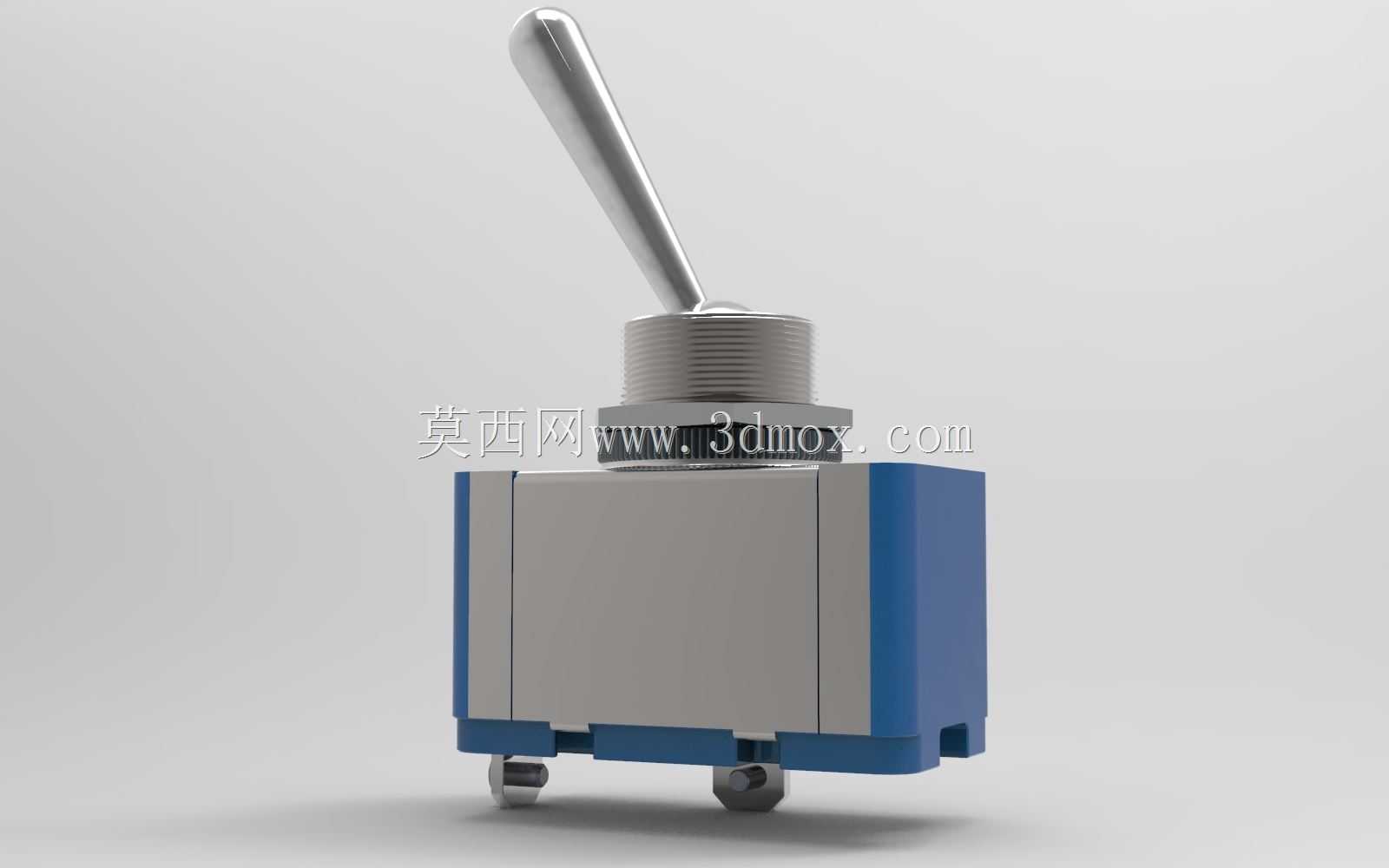

　　操作杆的长度经过适配设计，既不会因为杆身过短导致操作费力，也不会因为过长容易被外物磕碰误触发，扳动角度通常为单边30度左右，两档或者三档的结构可以根据实际控制需求选择，这款两档结构的开关主要用于回路的通断控制，扳到一侧为导通、另一侧为断开，档位辨识度极高。在实际选型应用中，这类开关需要匹配控制回路的额定电压与电流参数，通常这类结构的开关可以承受250V交流电压下5A的额定电流，足够覆盖绝大多数工控信号回路、小功率负载直接控制的需求，不需要额外搭配中间继电器就能直接驱动小型电磁阀、指示灯这类负载。建模过程中需要重点关注操作杆的摆动行程与内部腔体的间隙配合，既要保证操作杆扳动时没有卡滞，也要保证衔接位置的密封结构能完全贴合，

　　避免异物进入内部；锁紧螺母的螺纹规格要与基座上的安装螺纹完全匹配，滚花的纹理深度要保证徒手就能拧紧，不需要额外工具就能完成面板安装固定；基座的安装定位台阶尺寸要精准，保证安装后开关与面板贴合平整，不会出现歪斜松动的情况。另外，开关的金属操作杆采用不锈钢材质，表面做抛光处理，长期使用不会生锈氧化，扳动操作时的手感顺滑，没有松旷的间隙，基座的工程塑料部分采用耐温阻燃材质，即使触点出现轻微拉弧也不会出现基座熔化、起火的风险，满足电气元件的安全要求。在三维建模时，需要将内部的摆臂、弹簧、触点组件的运动关系做准确的装配约束，模拟扳动操作杆时的整个运动行程，检查各个运动部件之间是否存在干涉，保证实际生产装配后开关的操作手感与设计预期一致，安装孔位、螺母尺寸、接线端子位置都要和行业通用的安装规范匹配，做到可以直接替换同规格的现有产品，不需要重新对面板开孔或者调整接线位置。
