摩托车后轮传动链轮结构设计

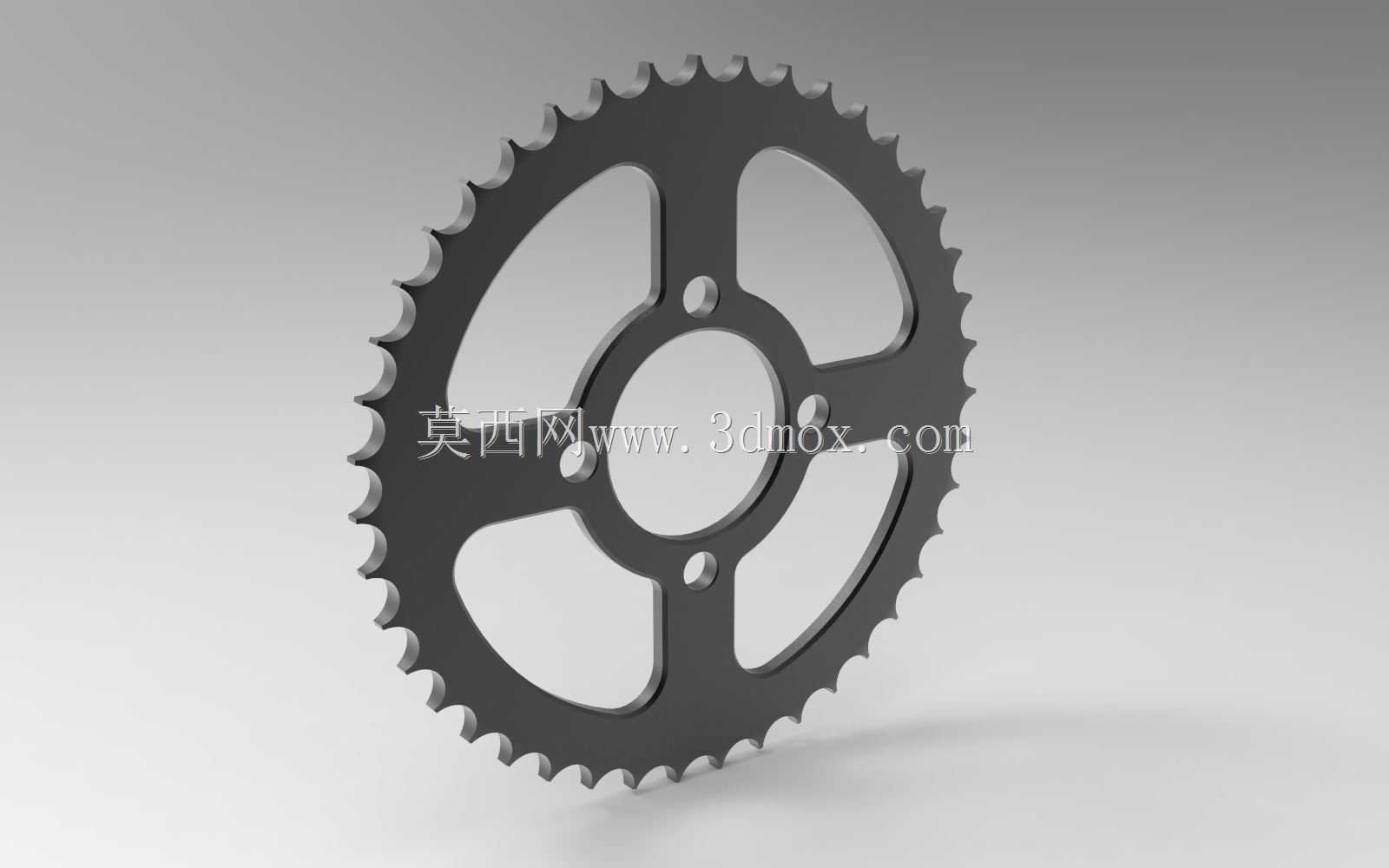

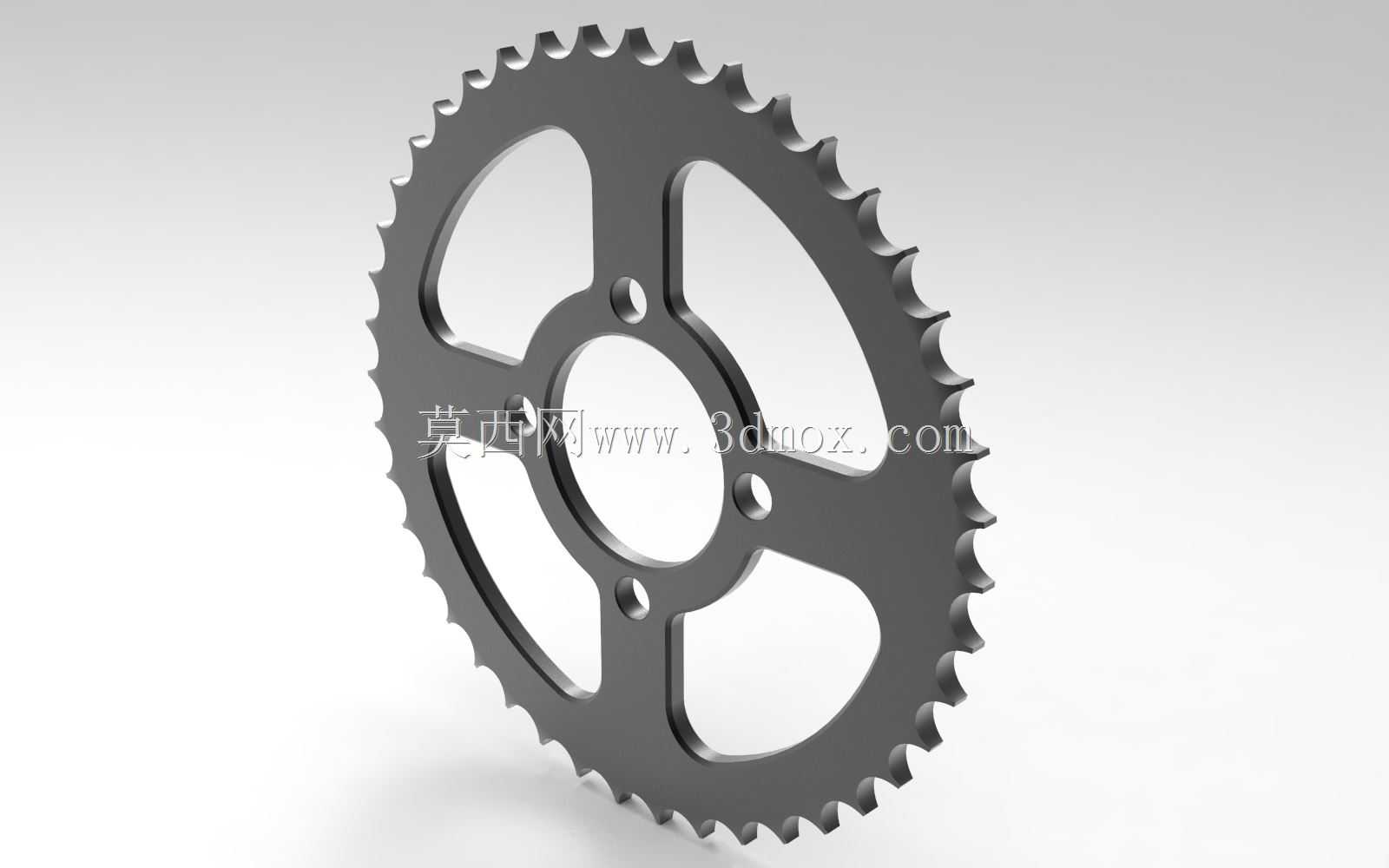

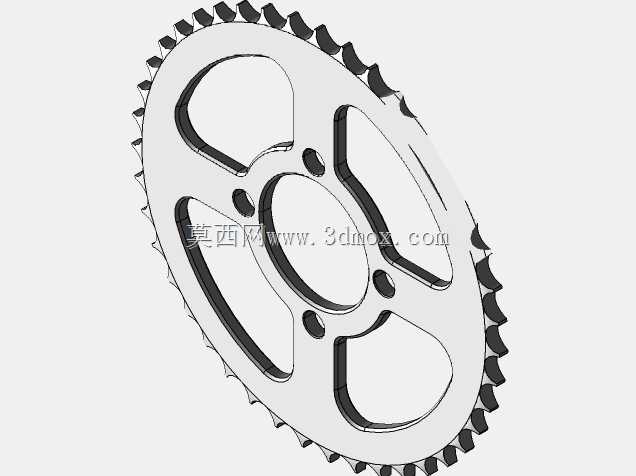

　　摩托车后轮链轮作为链传动系统的核心从动部件，直接承担发动机输出扭矩向后轮传递的关键作用，是两轮机动车动力传输路径中不可或缺的末端传动构件。在实际整车布局中，该链轮通过中心安装孔与后轮轮毂的定位轴肩配合，周向依靠三个均匀分布的螺栓孔完成与轮毂法兰的刚性连接，安装面的平面度公差需控制在0.1mm以内，避免高速运转时出现链轮端面跳动，引发链条抖动、异响甚至脱链故障。链轮的齿形设计严格遵循滚子链传动的啮合标准，齿廓采用三段圆弧加直线的修正齿形，既保证链条滚子进入啮合时的顺畅导入，又能在啮合过程中让滚子与齿面保持合理的接触应力，减少齿面磨损与链条的冲击载荷，适配常规摩托车使用的428或530规格传动链条，齿距公差控制在0.02mm范围内，

　　确保每一个轮齿都能与链条滚子精准啮合，避免跳齿现象。从结构设计角度看，链轮整体采用辐条式镂空结构，四个对称分布的减重孔在保证轮体整体刚度的前提下，尽可能降低了旋转件的自重，减少后轮的非簧载质量，提升摩托车行驶过程中的悬架响应速度与操控灵活性；轮体外缘的齿圈部分厚度大于辐板厚度，通过合理的厚度过渡设计，避免应力集中在辐板与齿圈的连接位置，在承受大扭矩冲击时，不会出现辐板断裂的失效问题。在实际应用场景中，这类链轮广泛适配跨骑式、弯梁式等不同类型的燃油摩托车以及部分电动两轮车，日常行驶过程中，链轮需要承受起步、急加速时的瞬时大扭矩冲击，同时还要应对泥水、沙尘等恶劣路况带来的磨粒磨损，因此设计时除了结构强度的考量，

　　还对齿面的硬化处理预留了工艺余量，建模过程中完整还原了齿形的渐开线过渡、安装孔的倒角、辐板与齿圈的过渡圆角等细节，所有安装尺寸均按照量产摩托车后轮轮毂的通用安装边界设计，中心定位孔的直径、螺栓孔的分布圆直径都符合行业通用的互换标准，可直接用于同规格车型的替换件结构验证，也可作为传动系统匹配设计时的从动轮参考模型。建模时对链轮的啮合工作段做了重点还原，齿顶圆、齿根圆的尺寸精度严格匹配链传动的设计规范，齿侧间隙预留合理，既不会因为间隙过大导致传动冲击，也不会因为间隙过小出现卡链问题；轮体的所有棱边都做了倒角处理，避免安装过程中出现锐边划伤，也减少热处理过程中的应力集中风险。在整车传动系统匹配时，

　　该链轮的齿数选择直接影响车辆的动力输出特性，建模时保留了齿数修改的参数化特征，设计人员可根据不同车型的动力调校需求，调整链轮齿数来改变终传比，满足爬坡能力或者极速表现的不同设计目标；安装面的定位止口尺寸也做了标准化处理，能够适配多数主流车型的后轮轮毂安装位，不需要额外修改安装结构即可完成装配验证。
