KTM杜克390摩托车后摇臂结构设计

　　摩托车后摇臂作为连接后轮与车架的核心承载构件，直接决定了车辆行驶过程中的后轮定位精度、悬架动作平顺性以及动力传递效率，在两轮机动车的行走系统中承担着复合载荷传递的关键作用。这款适配KTM杜克390车型的后摇臂，采用了双侧梁式中空结构设计，整体为铝合金铸造后二次机加工成型的工艺路线，在保证结构刚度的前提下尽可能降低簧下质量，这对于中小排量街车的操控响应提升有着直接的正向作用。

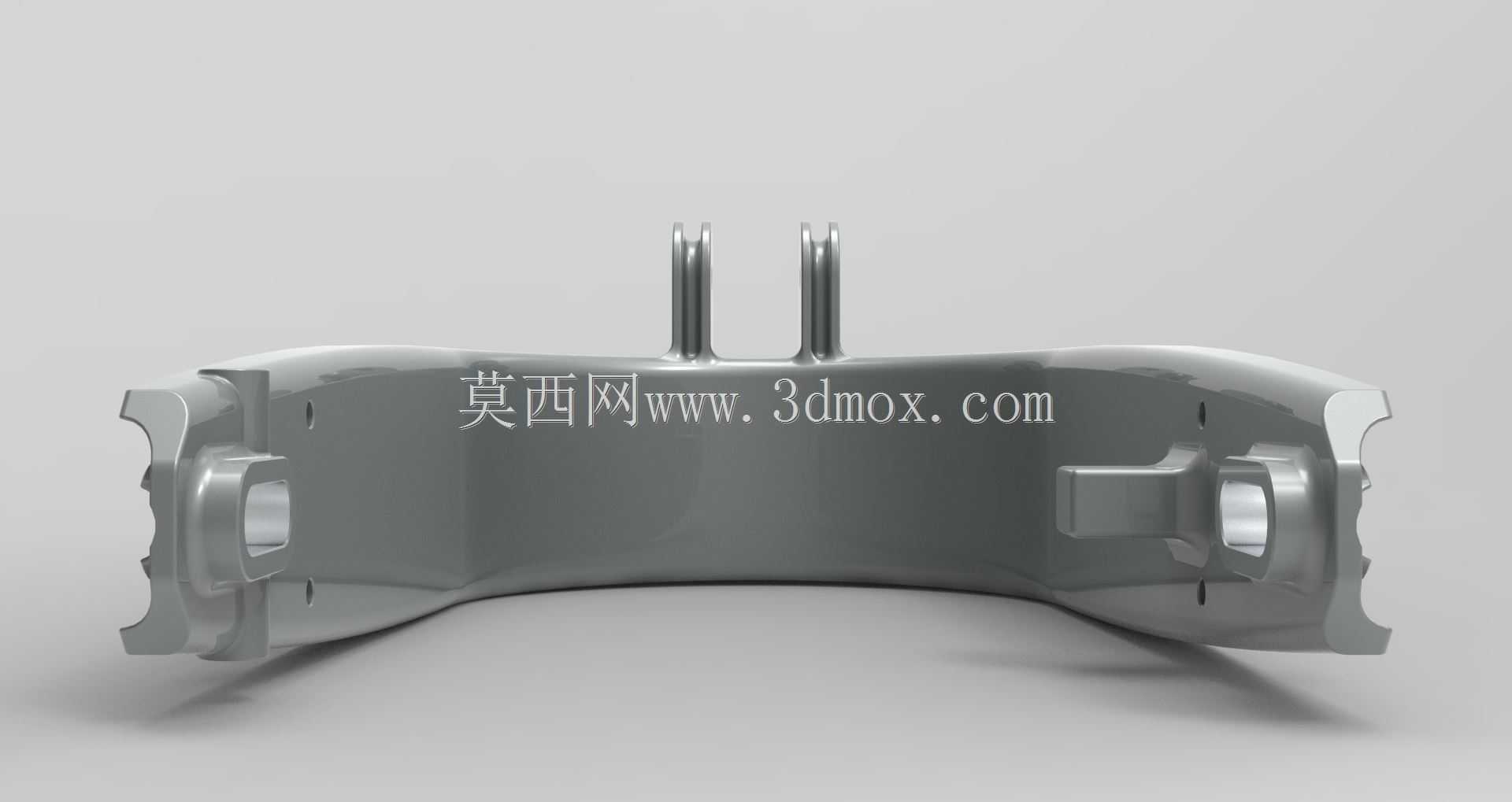

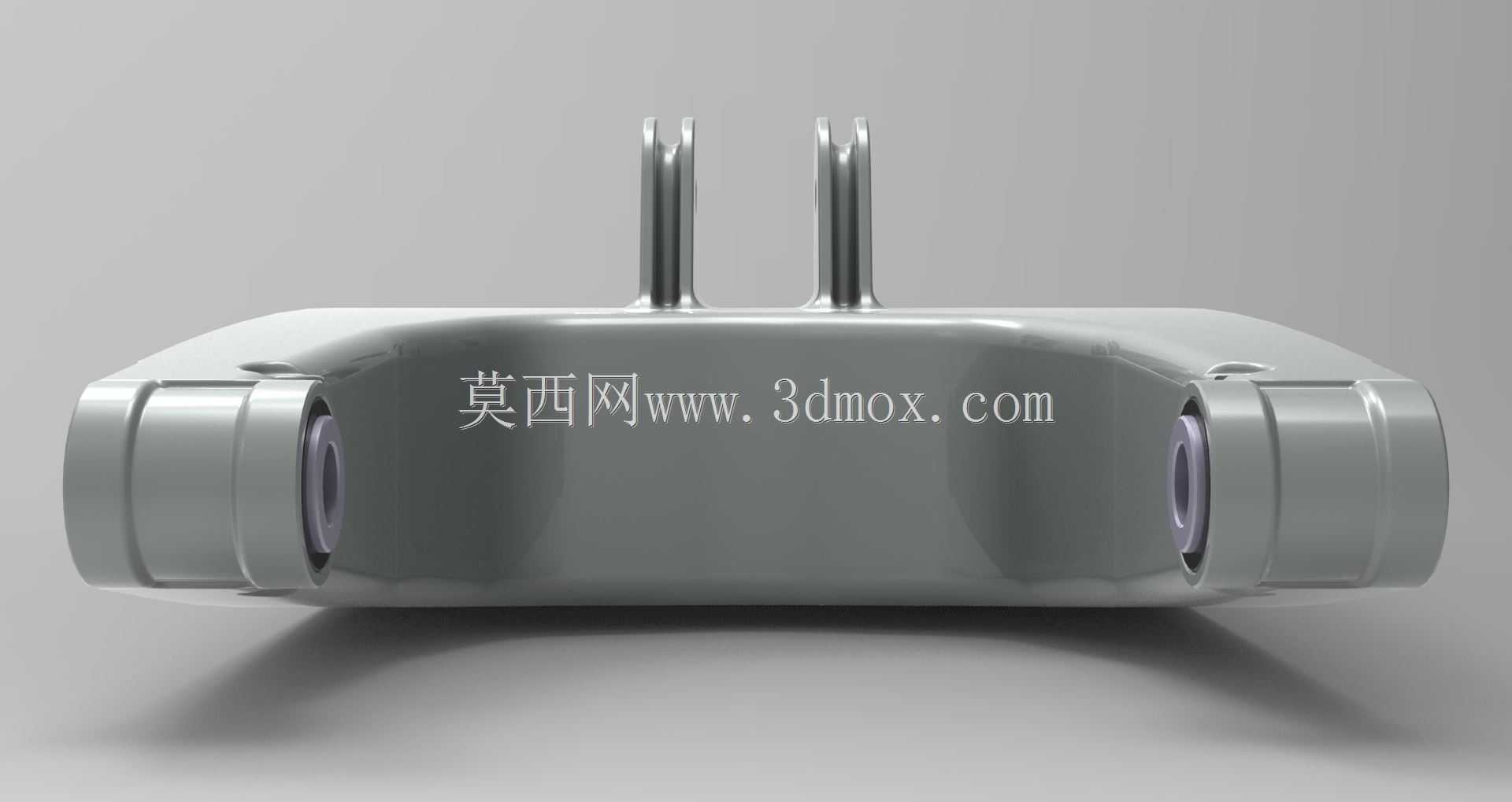

　　从实际装车场景来看，该摇臂前端通过两组同轴衬套与车架后悬架安装位铰接，铰接孔内预留了标准尺寸的缓冲衬套压装空间，可适配原厂规格的橡胶金属复合衬套，能够过滤路面传递的细碎振动，避免刚性连接带来的车架共振问题。摇臂中部的凸起安装座用于固定后减震器下连接点，安装孔位的同轴度公差控制在0.02mm以内，保证减震器动作时不会出现偏磨卡滞的情况；两侧延伸臂的后端为后轮轴安装槽，开口式的槽位设计方便后轮拆装维护，槽边预留了链条调节器的安装导轨，可实现后轮轴前后位置的微调，满足链条张紧度调节的使用需求。

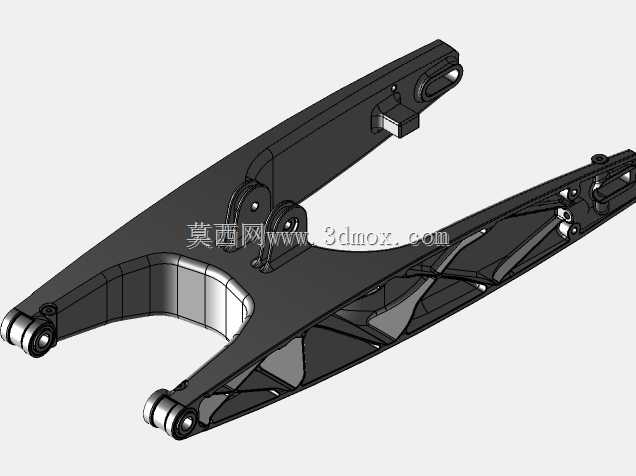

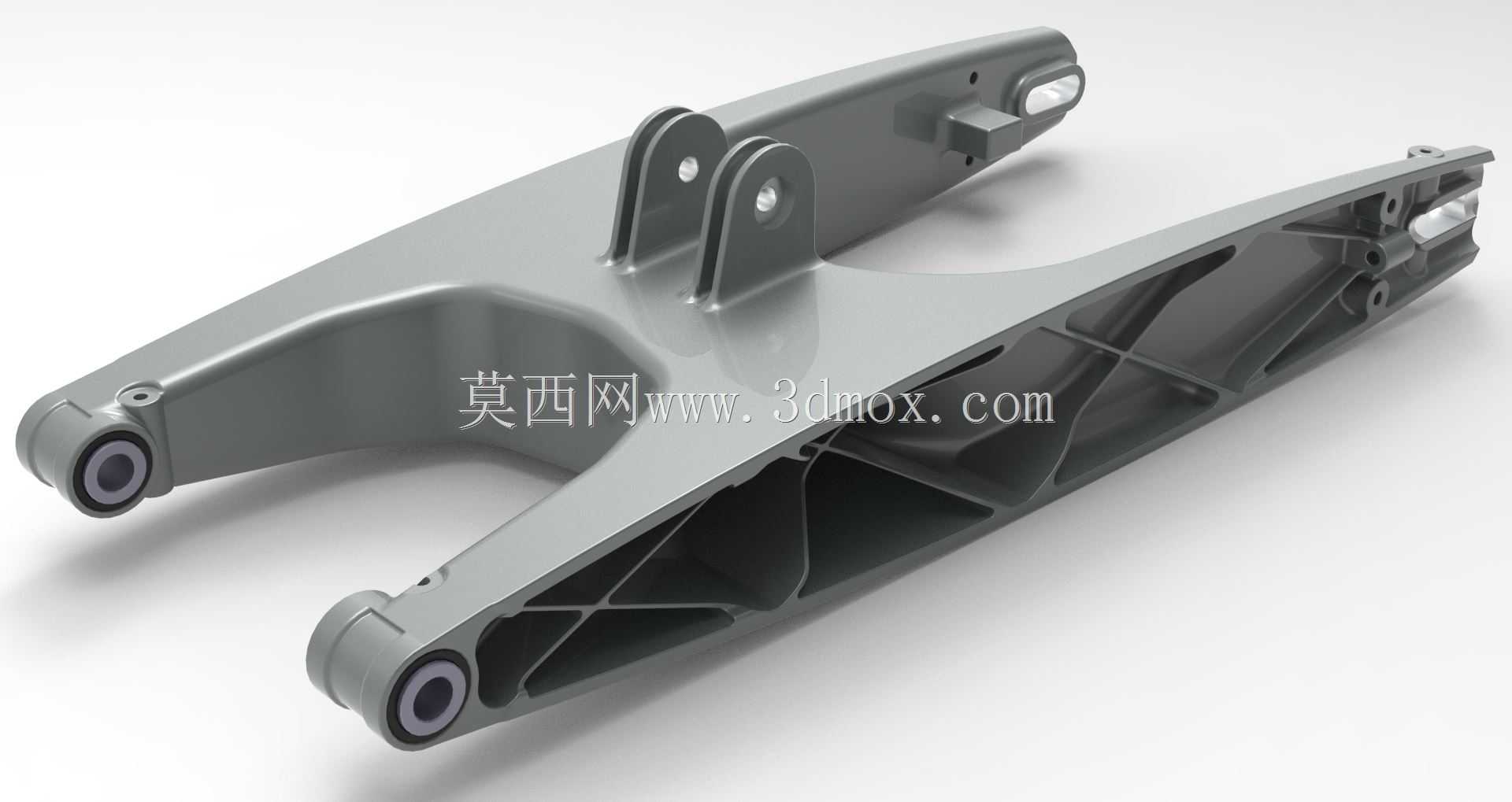

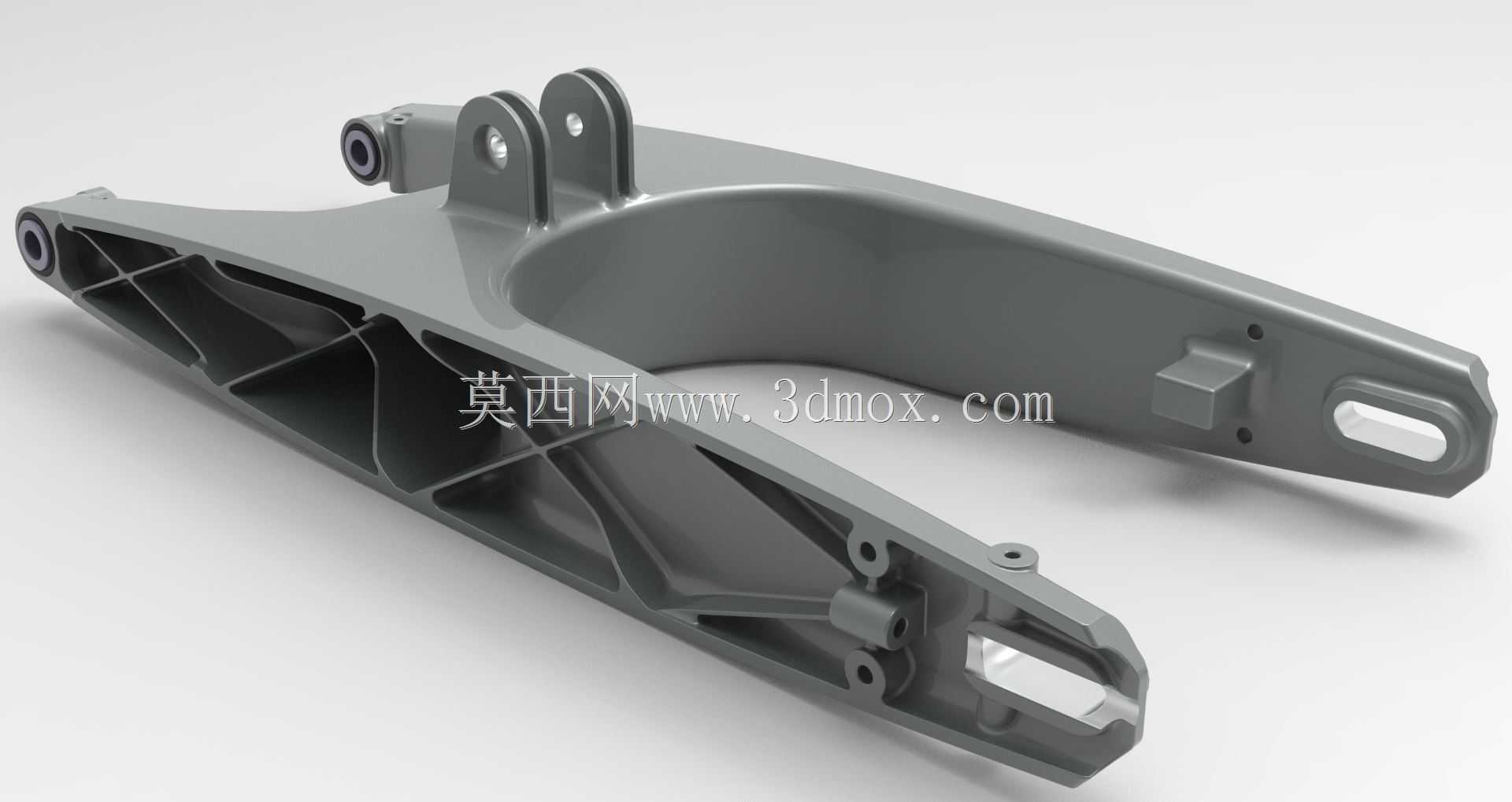

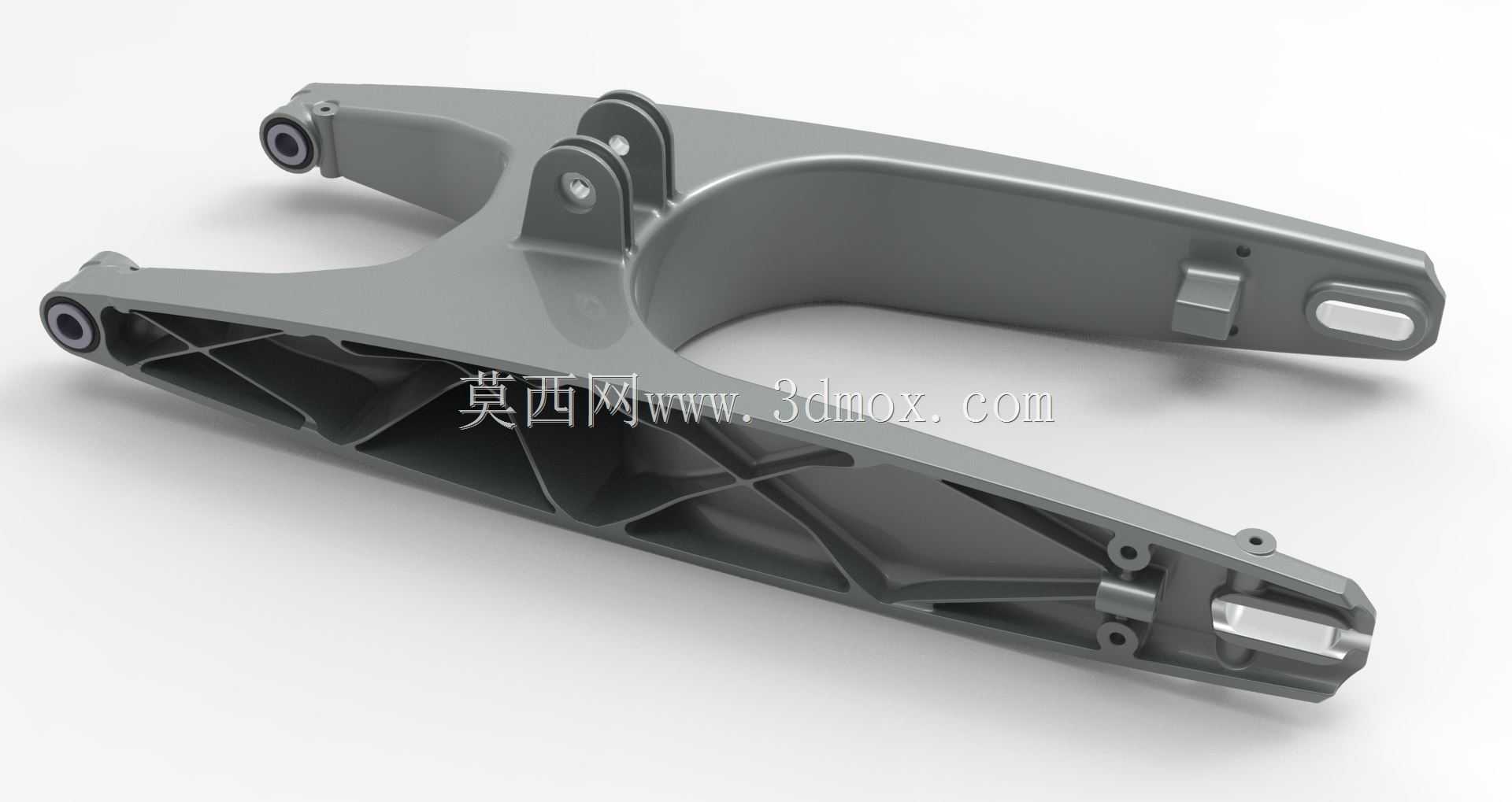

　　结构设计层面，摇臂的内部采用了交错式加强筋布局，筋板厚度根据载荷分布做了差异化设计：在前端铰接区域、减震安装座区域这些应力集中的位置，筋板厚度达到6mm，同时外部做了圆弧过渡处理，避免应力集中导致的疲劳开裂；而在摇臂中段的非主要承载区域，通过拓扑优化去除了冗余材料，内部筋板呈X型交叉布置，既可以抵抗弯道行驶时的侧向扭转载荷，也能承受急加速、急制动时的纵向冲击载荷。摇臂上部预留的小型安装凸台，可用于固定后轮转速传感器、刹车管路固定卡簧等附属部件，所有凸台的安装孔位都做了沉头处理，避免螺栓突出后与周边运动部件发生干涉。

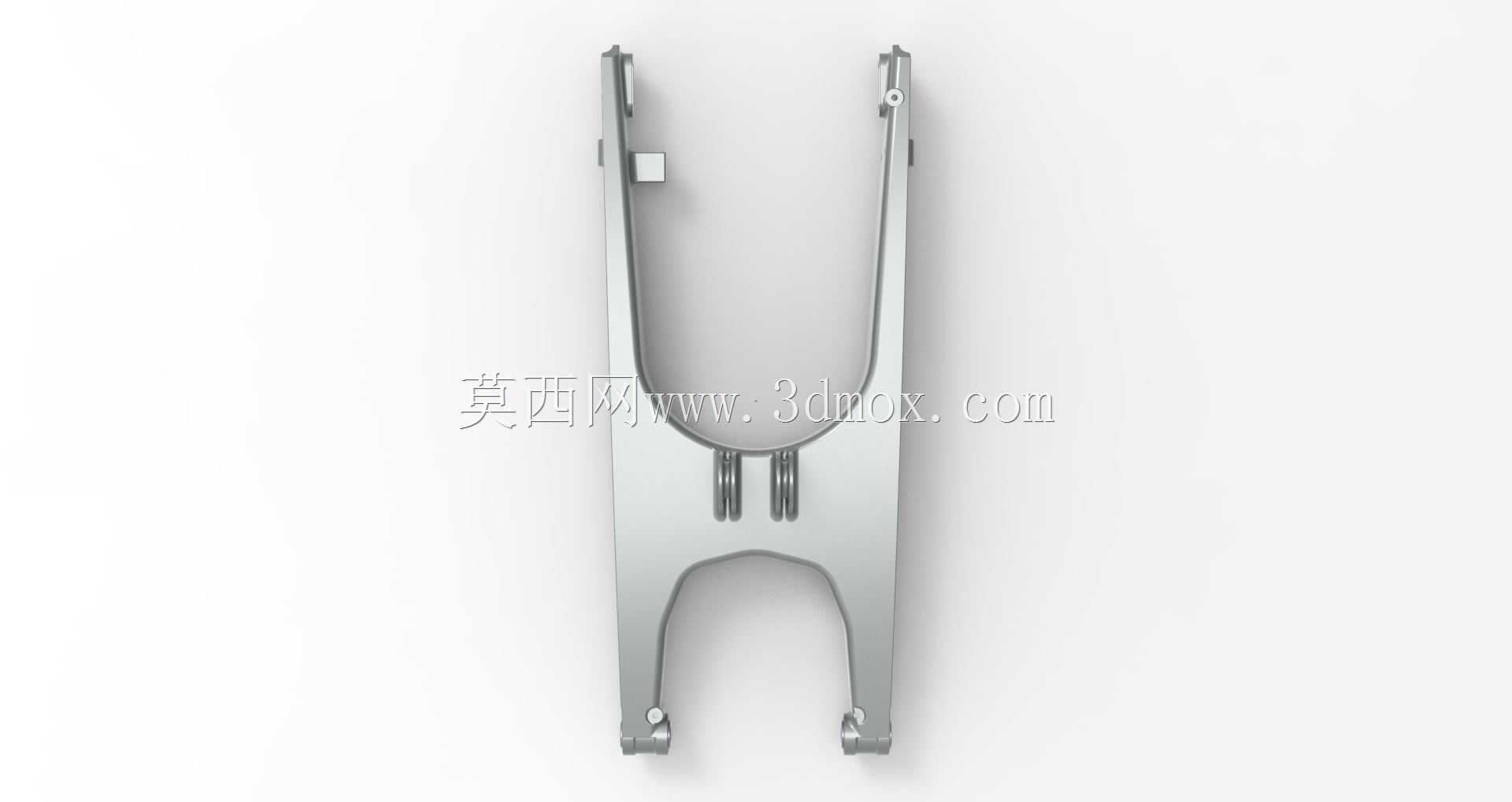

　　安装边界方面，该摇臂的前端铰接孔中心距为205mm，适配车架安装位的宽度尺寸180mm，衬套压装后的内孔直径为20mm，与原厂铰接轴尺寸完全匹配；摇臂整体长度从前端铰接中心到后轮轴安装槽中心的距离为560mm，两侧臂的内部净空宽度为160mm，可容纳宽度150mm的原厂后轮胎，同时预留了10mm的链条运动间隙，避免链条在颠簸路面跳动时刮擦摇臂本体。后轮轴安装槽的宽度为22mm，适配直径20mm的后轮轴，槽位末端的调节行程达到35mm，可满足不同磨损程度链条的张紧调节需求，也能兼容小幅改装的链轮尺寸调整。

　　在实际使用工况中，这款摇臂需要承受多维度的复合载荷：直线加速时，发动机输出的扭矩通过链条传递给后轮，摇臂需要承受向后的拉伸载荷；紧急制动时，后轮的制动力会对摇臂形成向前的冲击载荷；高速过弯时，侧向的离心力会让摇臂承受扭转力矩，而经过拓扑优化的中空梁结构在这些工况下的形变量都能控制在0.5mm以内，保证后轮始终保持正确的行驶轨迹，不会因为摇臂形变出现轮胎偏磨、行驶跑偏的问题。摇臂表面的安装基准面都经过了数控铣削精加工，各个安装位的位置度公差符合摩托车行走系统的装配要求，不需要额外修配即可完成装车，能够满足售后替换、改装升级以及整车装配的使用需求。
