摩托车液压前制动上泵结构设计

　　日常两轮代步车辆的前制动系统中，手控式液压上泵是直接决定制动响应效率与操控手感的核心部件，这套结构安装在车把右侧握持区域，骑乘者通过捏动制动手柄即可推动泵体内活塞建立液压压力，将制动力传递至前轮卡钳，实现前轮的减速与制动动作。不同于拉线式制动结构的机械摩擦损耗，液压结构的力传递效率更高，制动线性度更优，在中小排量摩托车、电动两轮车的前制动配置中应用极为广泛，能够在高速行驶、紧急制动场景下提供稳定可靠的制动力输出，避免拉线结构长期使用后出现的拉伸松弛、制动手感变软等问题。

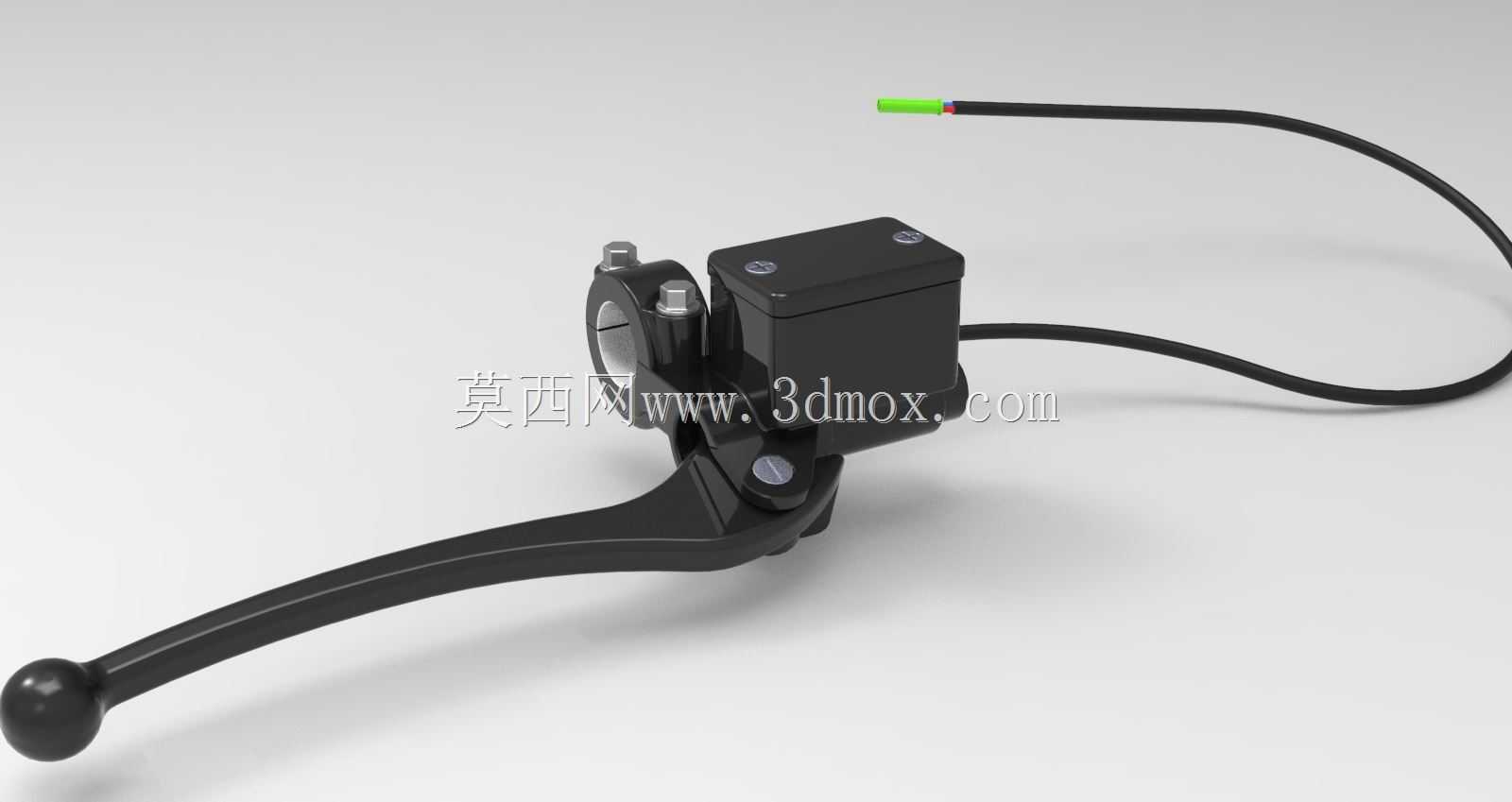

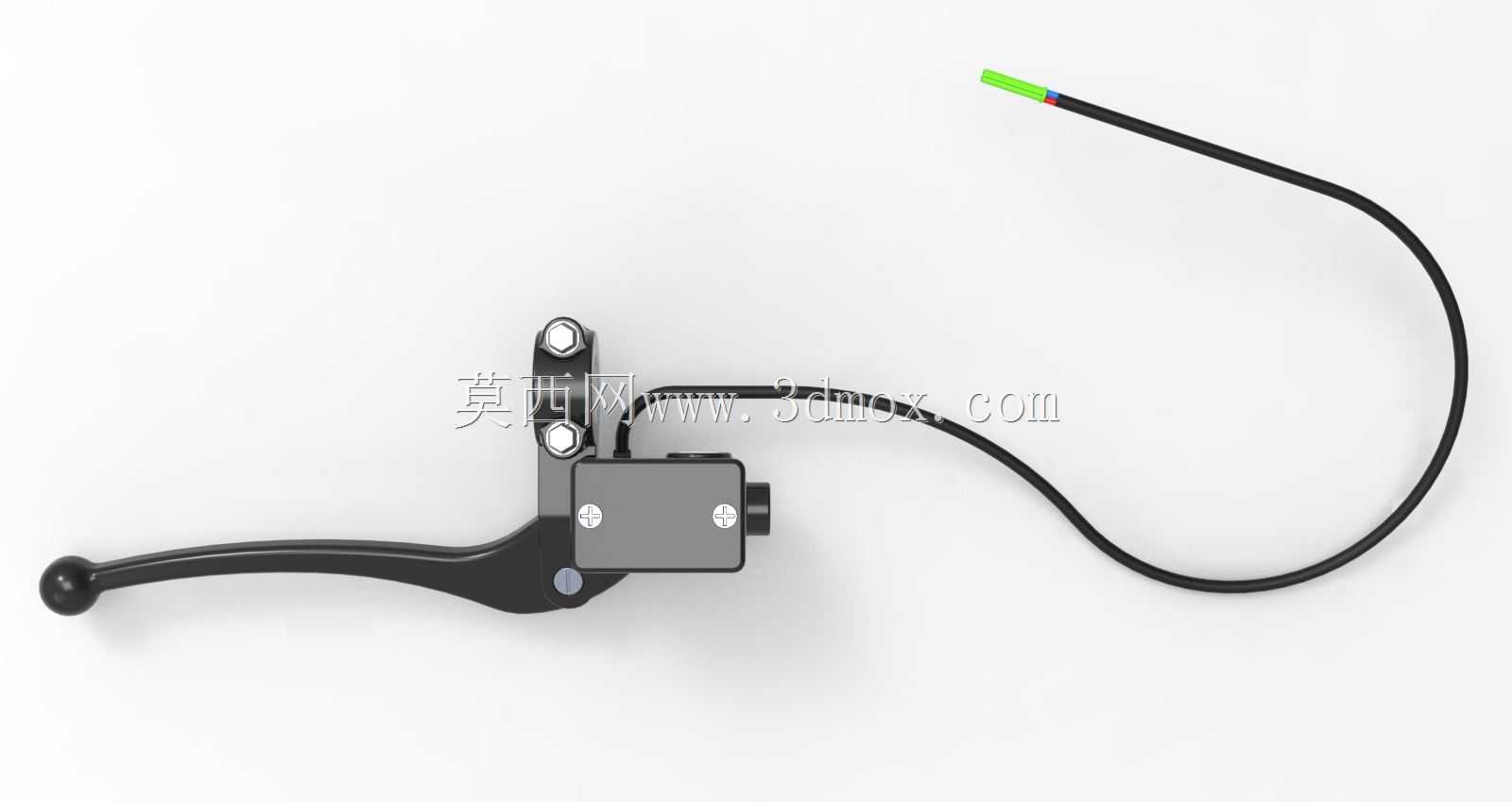

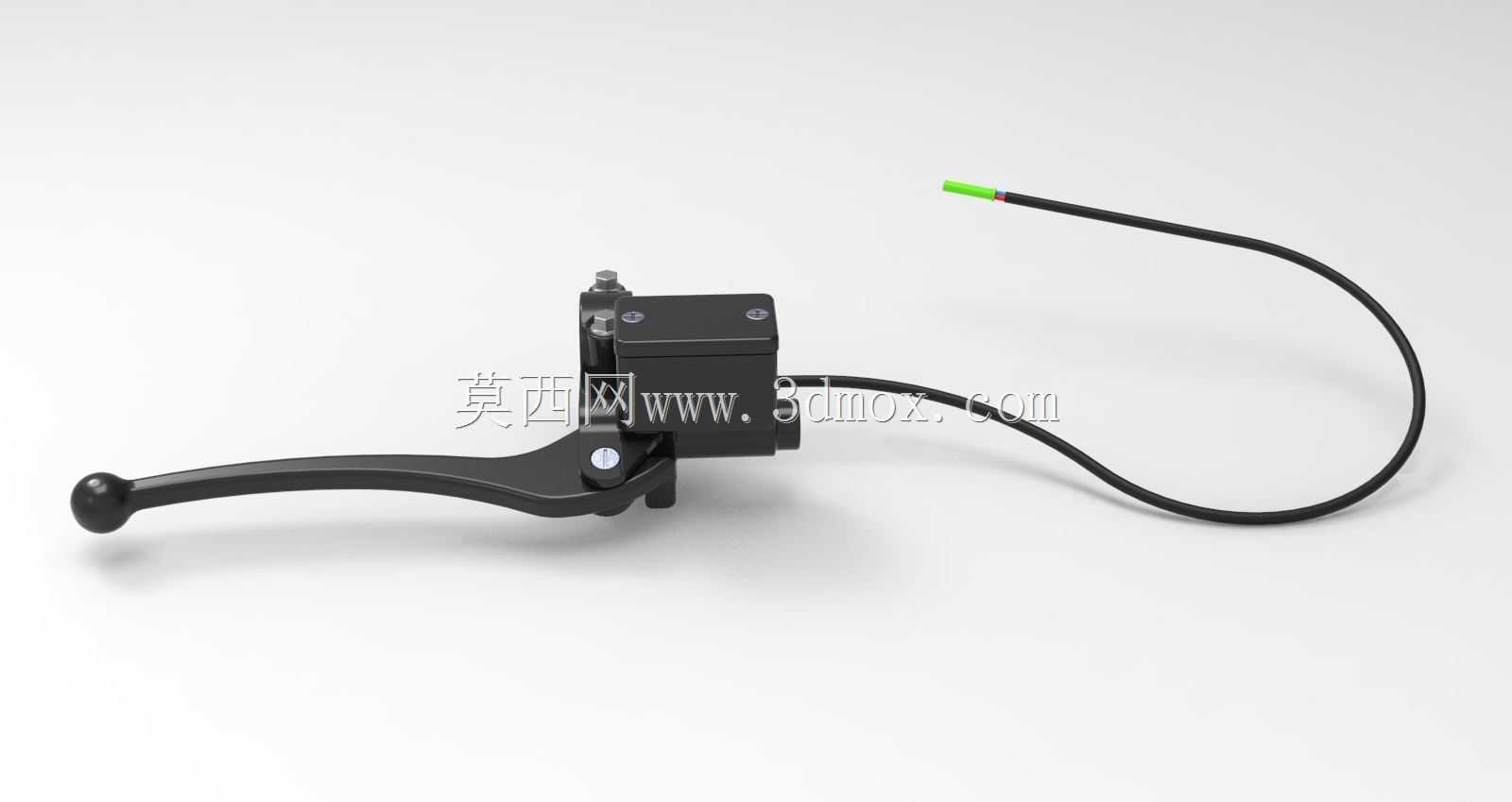

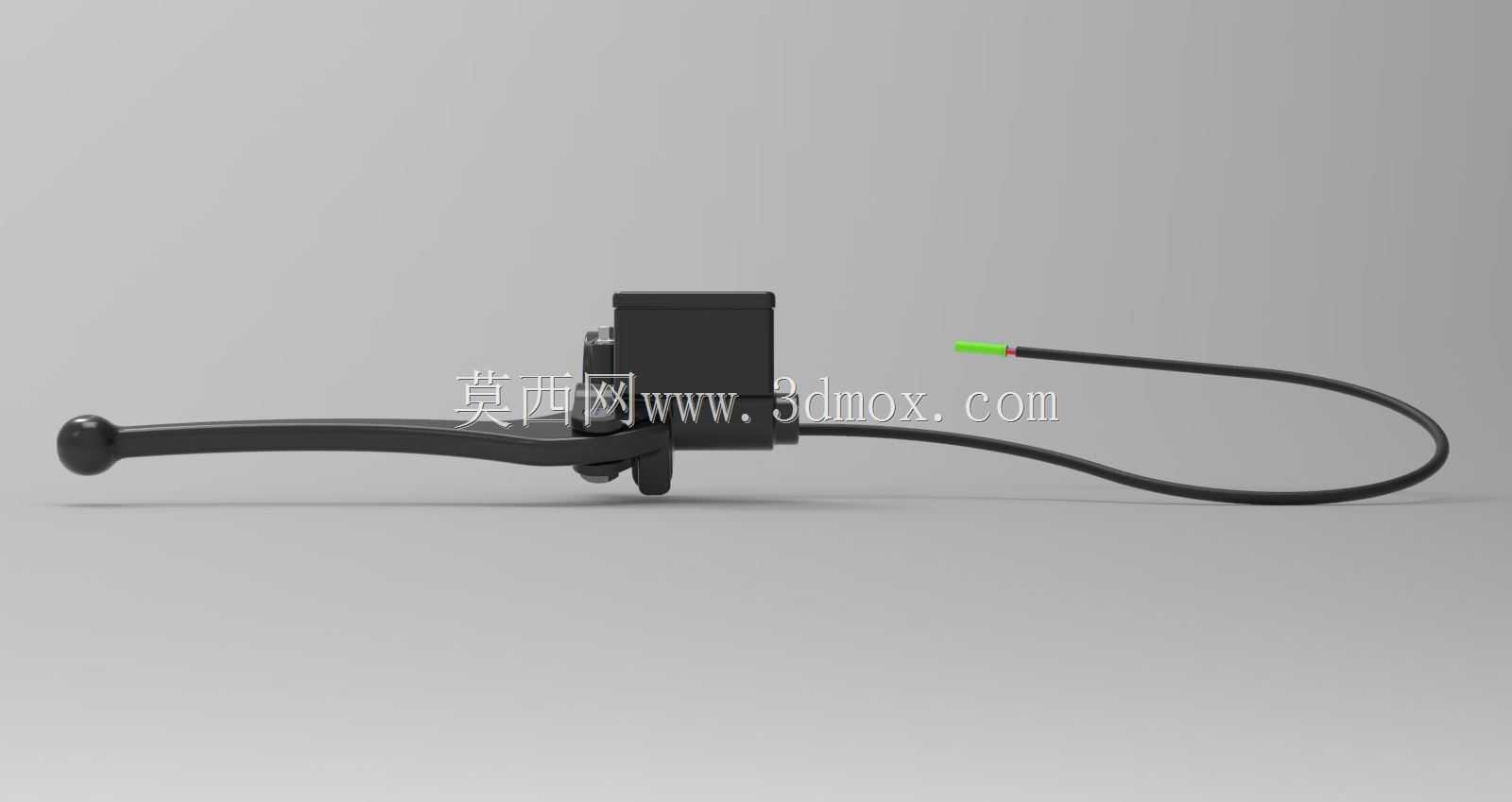

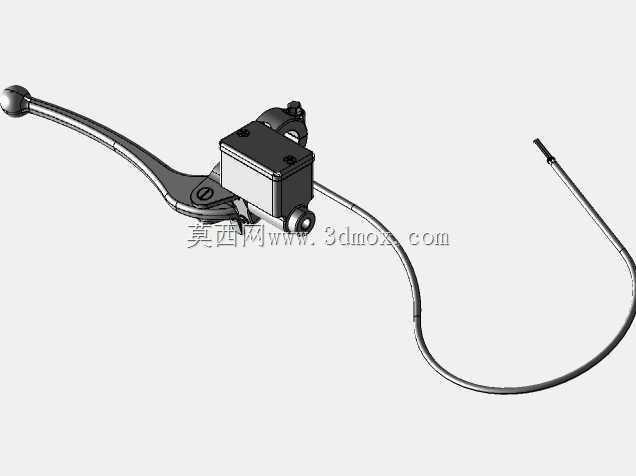

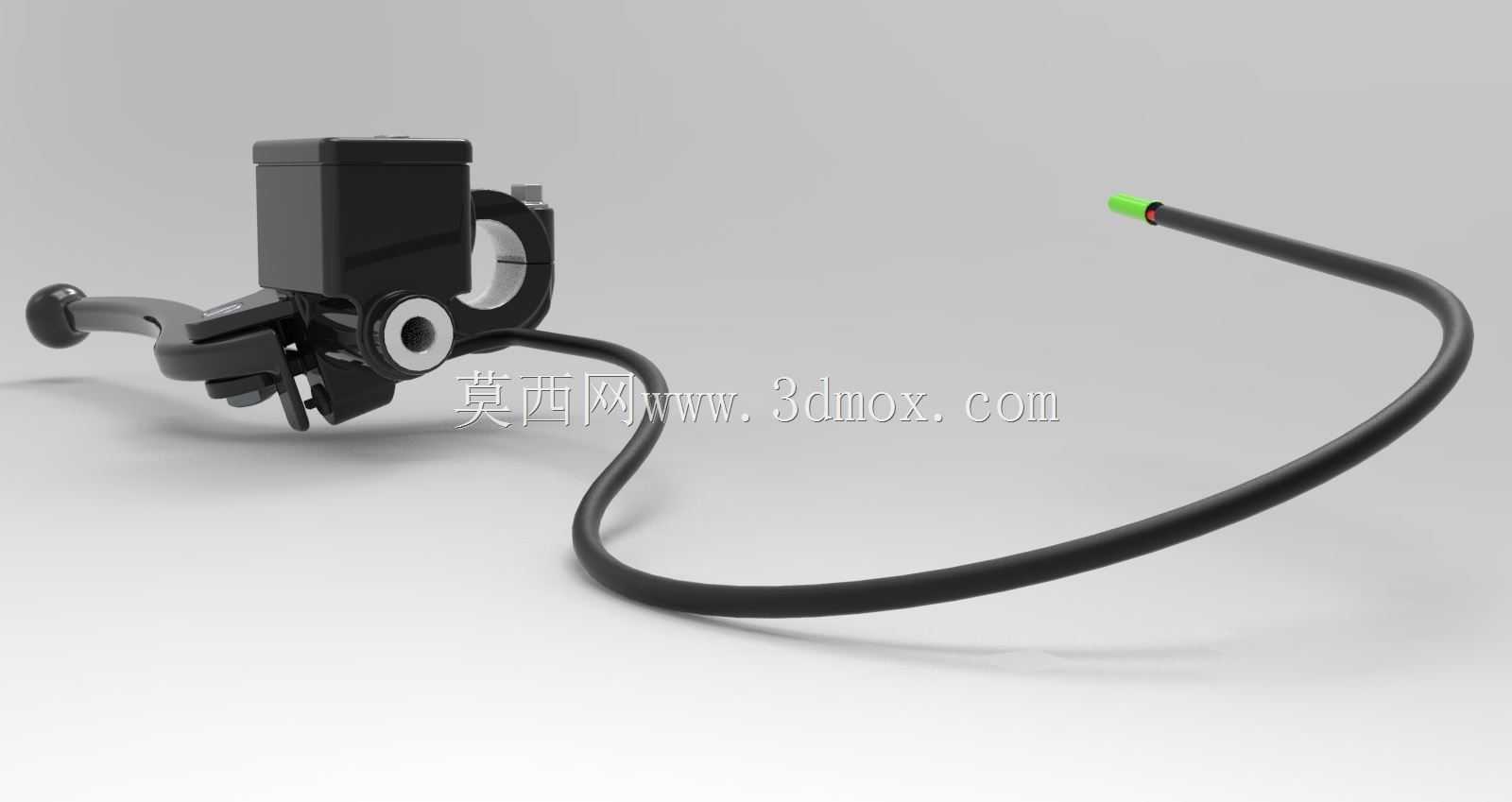

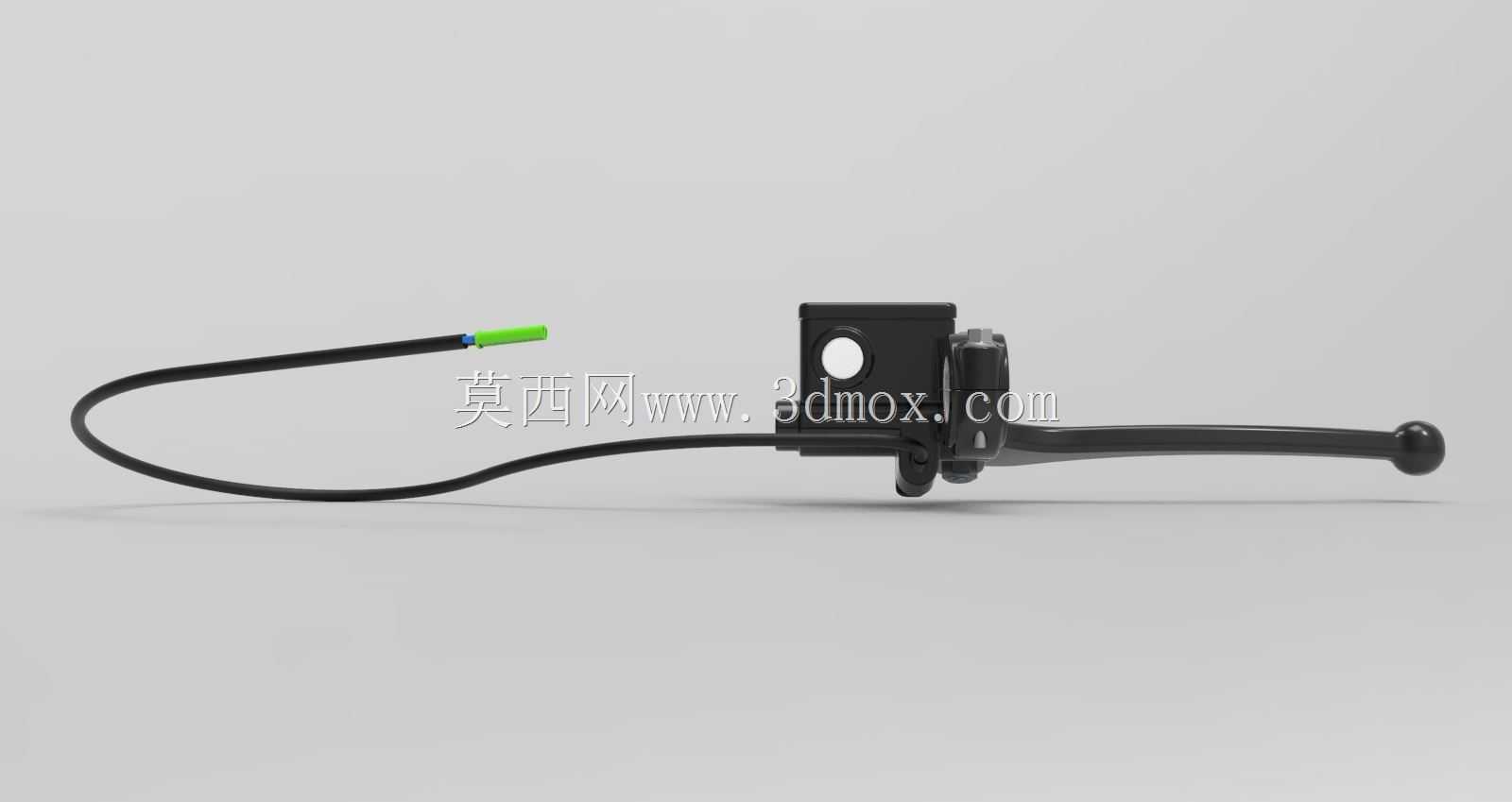

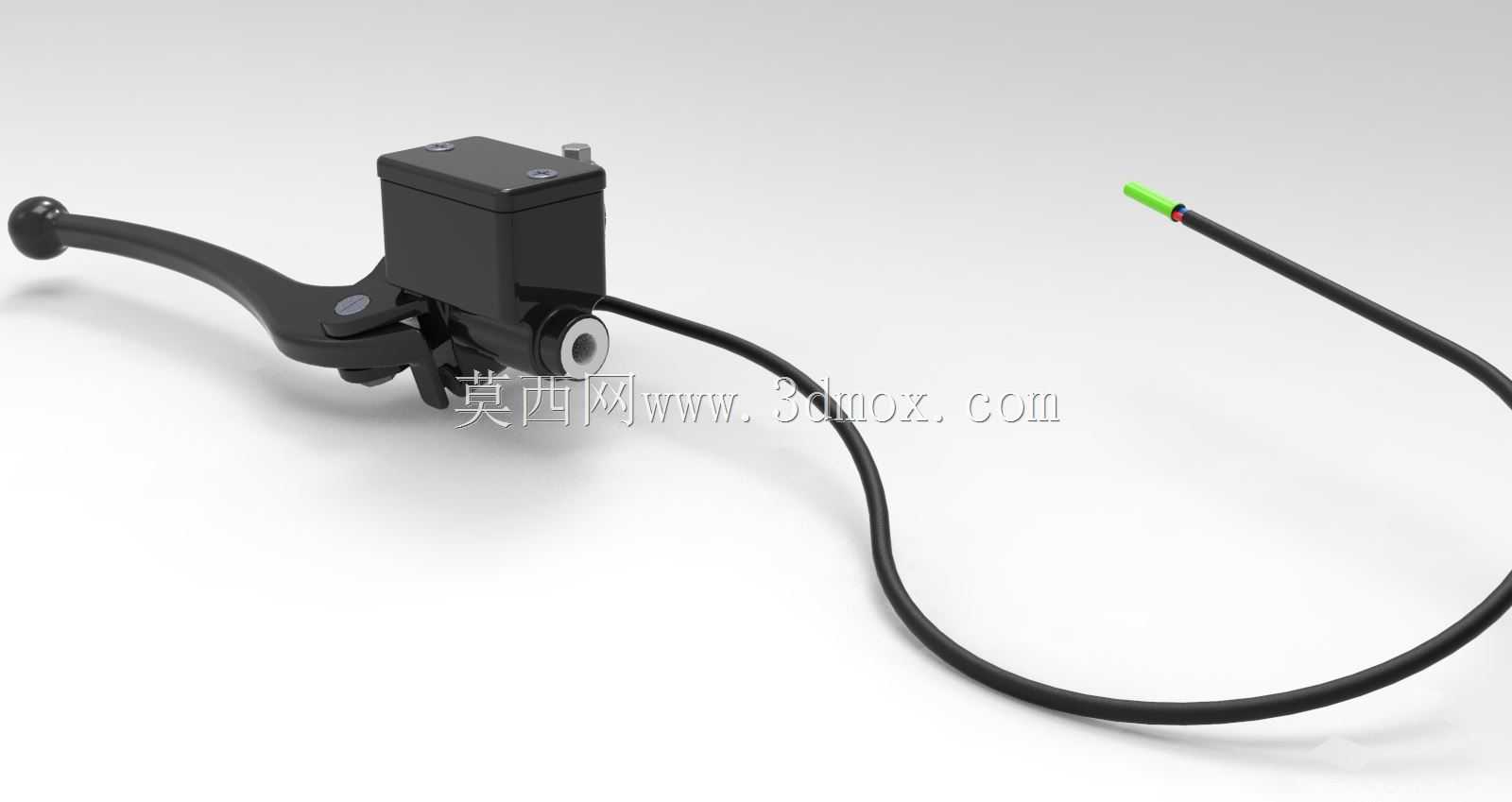

　　从结构设计层面来看，这套制动上泵采用分体式集成布局，泵体主体为压铸铝合金材质，内部加工有高精度活塞腔，配合橡胶密封件实现液压油的密封与压力建立，手柄部分采用杠杆比优化设计，捏动行程控制在15-25mm的合理区间，既能够保证骑乘者手指的握持施力舒适度，又能通过杠杆放大作用降低捏动手柄所需的握力，长时间骑行操控也不易产生手部疲劳。泵体上集成的制动灯触发开关通过手柄的动作行程实现通断，当手柄产生初始捏动位移时即可接通电路，点亮尾部制动灯，为后方车辆提供明确的减速信号，避免追尾风险。

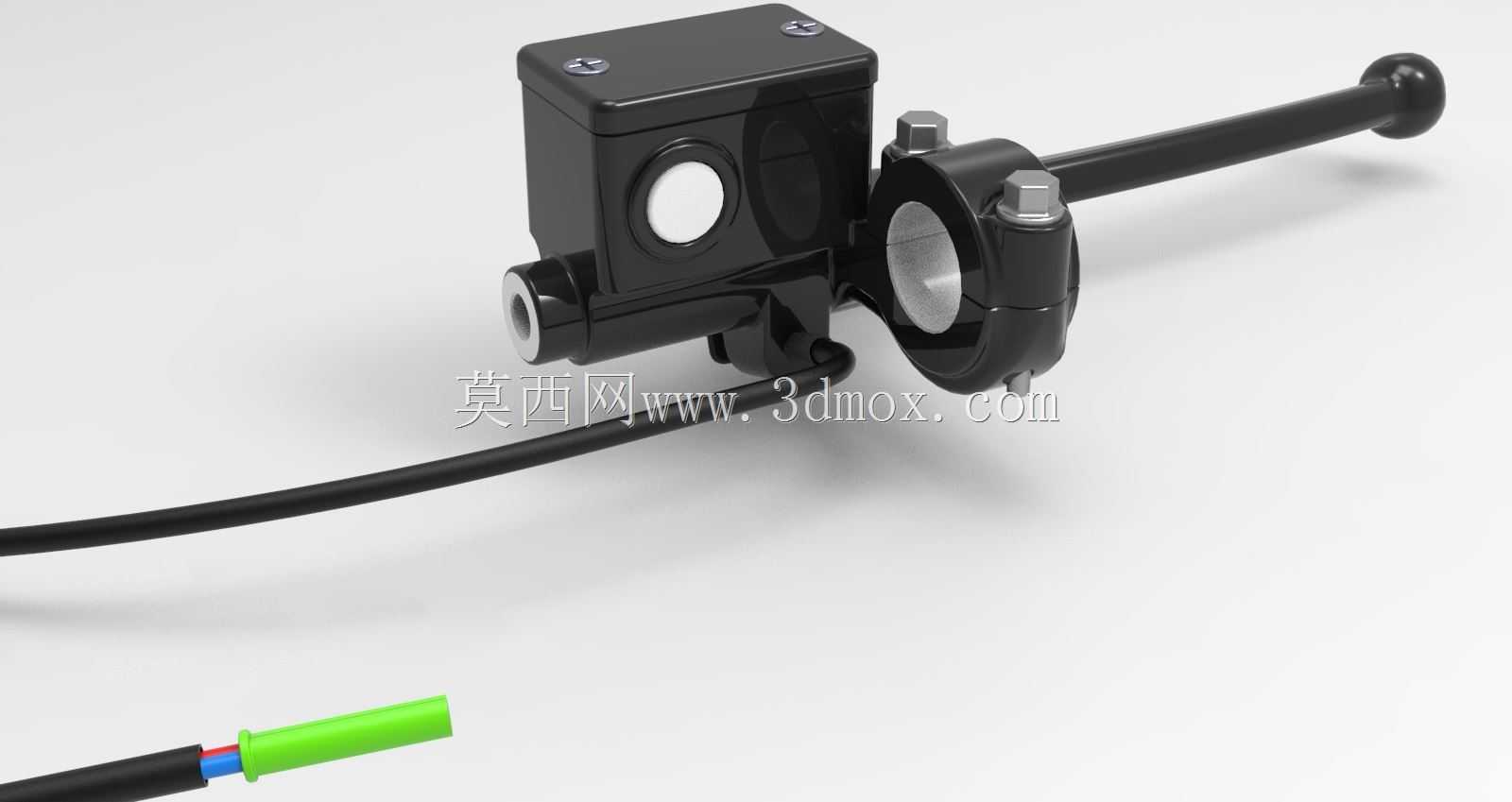

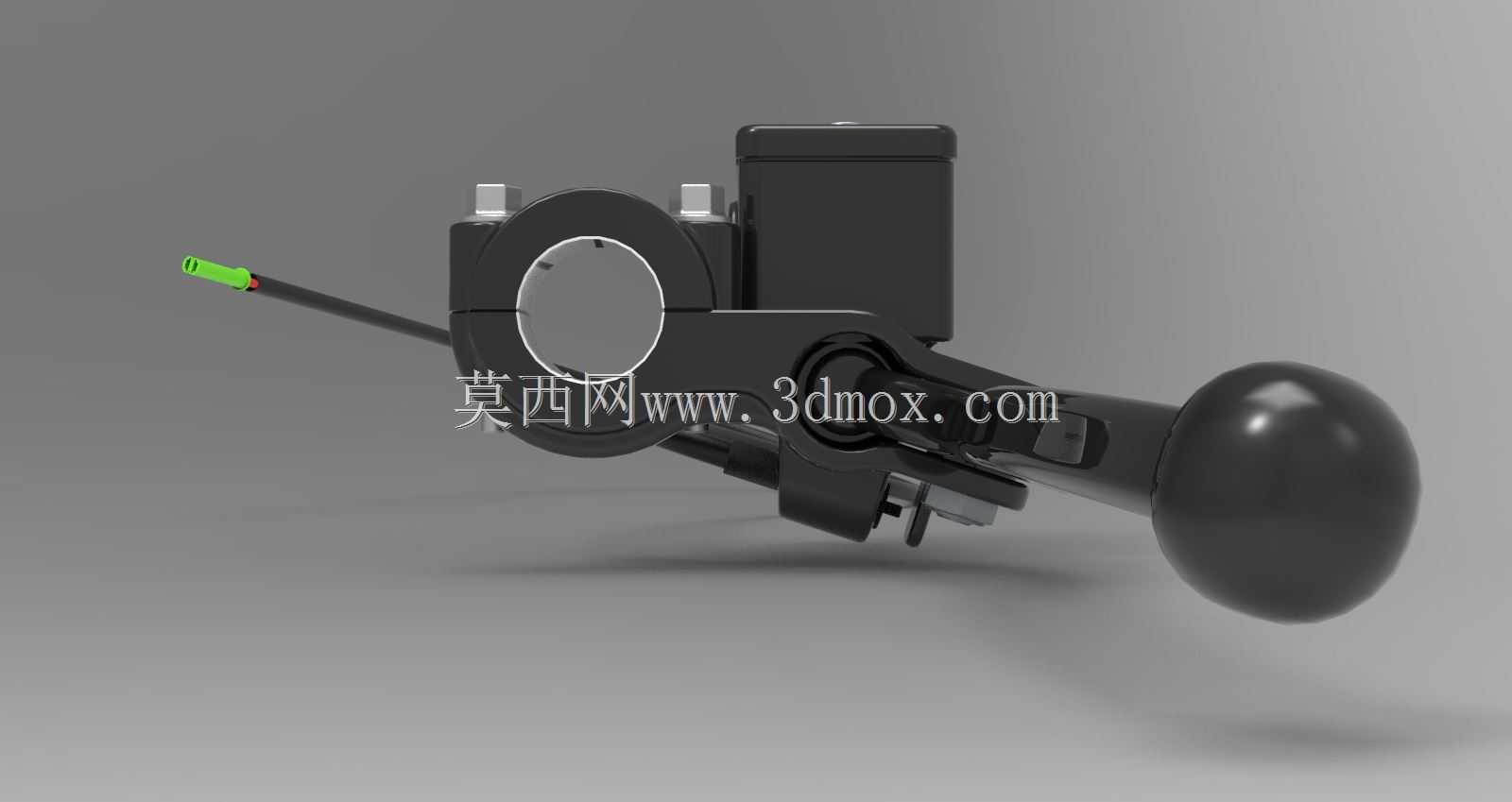

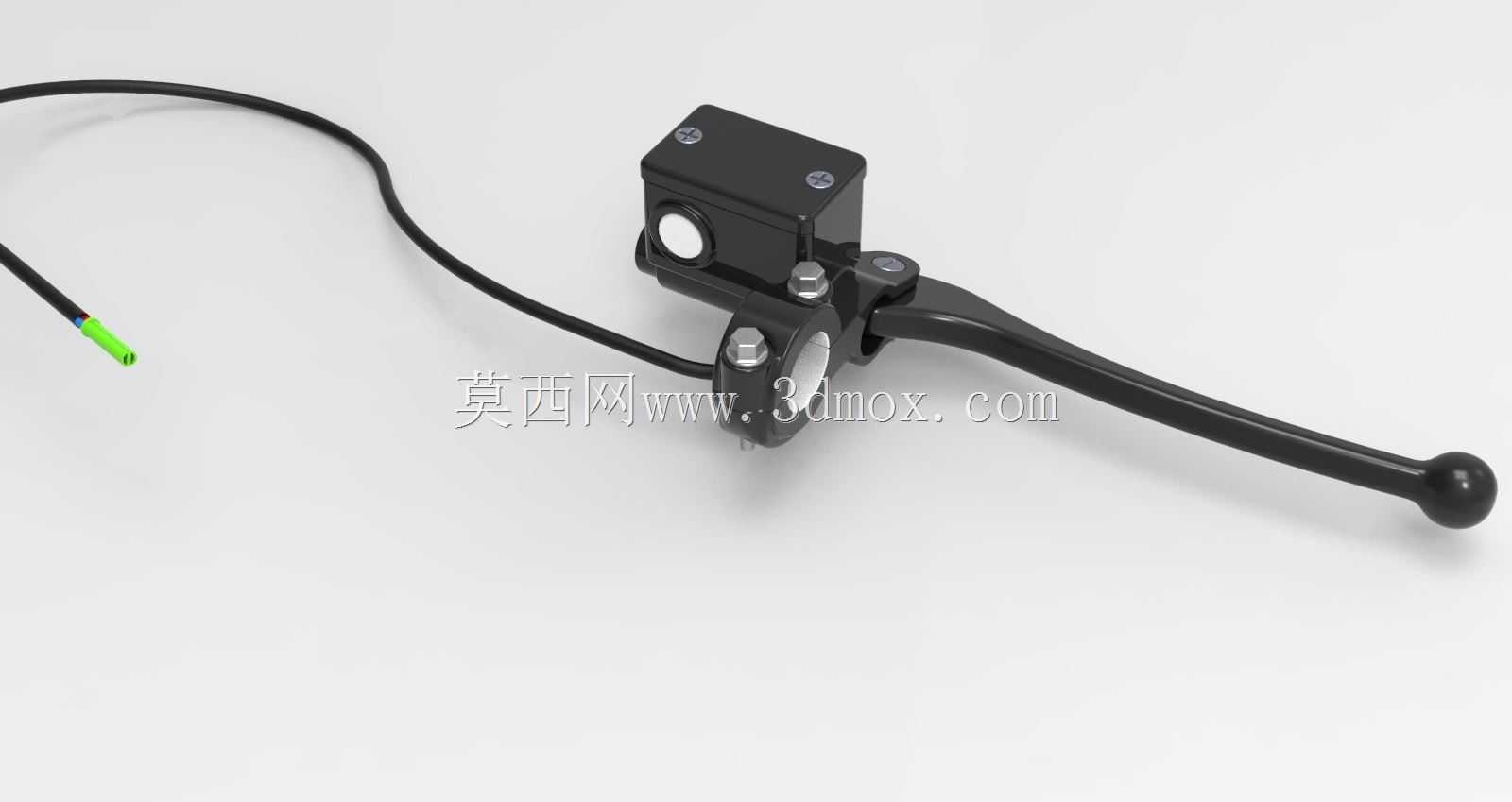

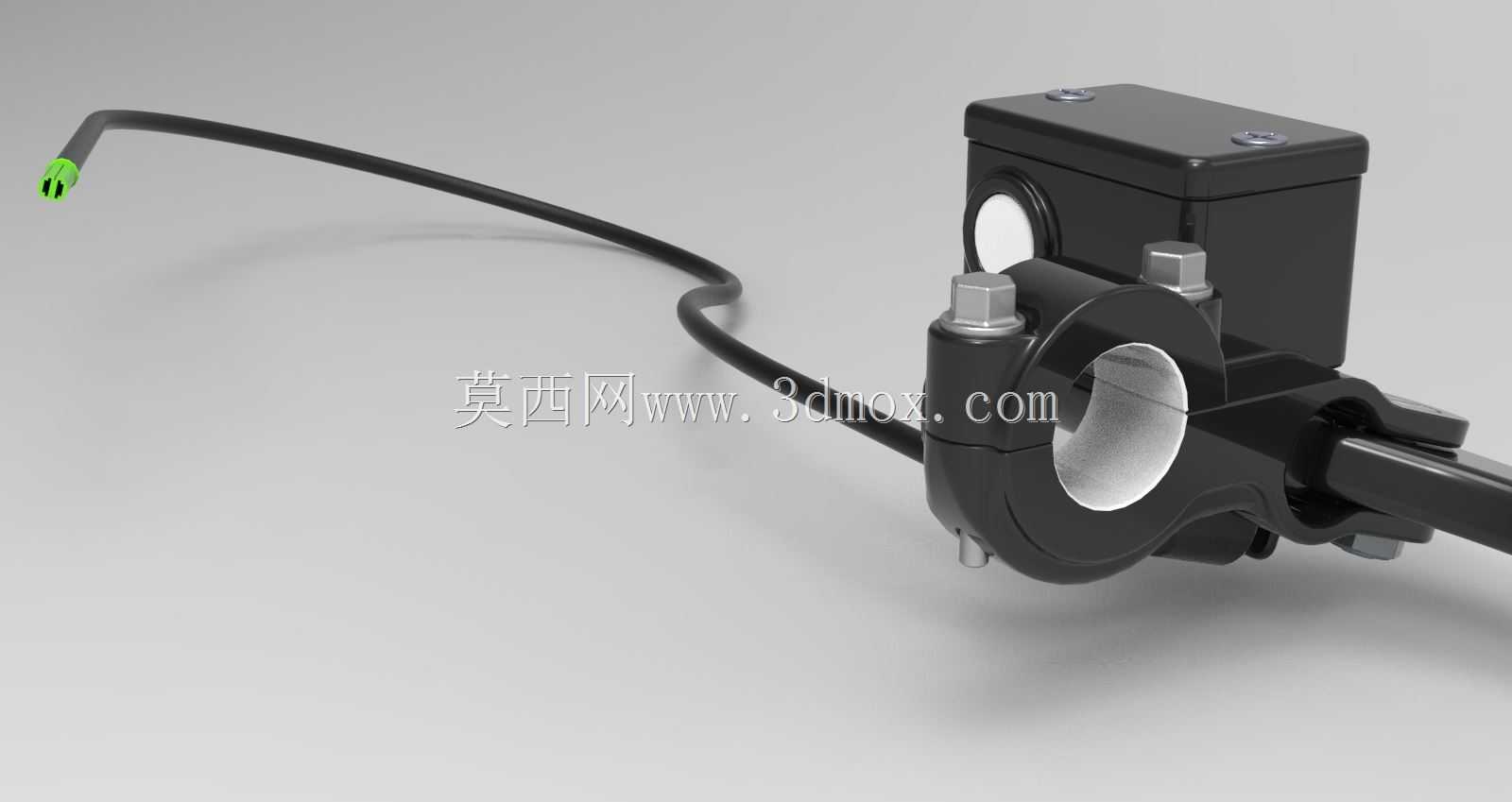

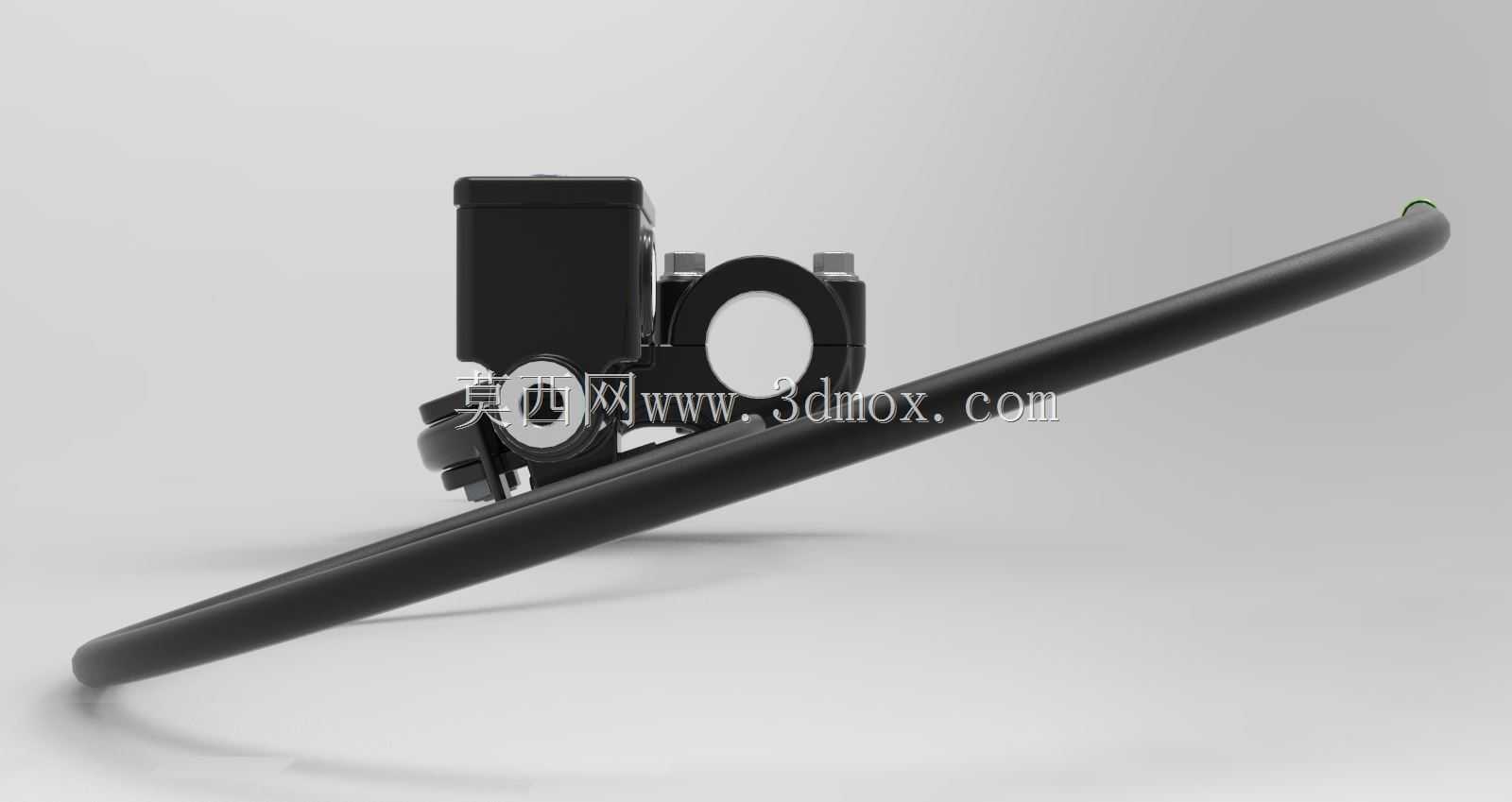

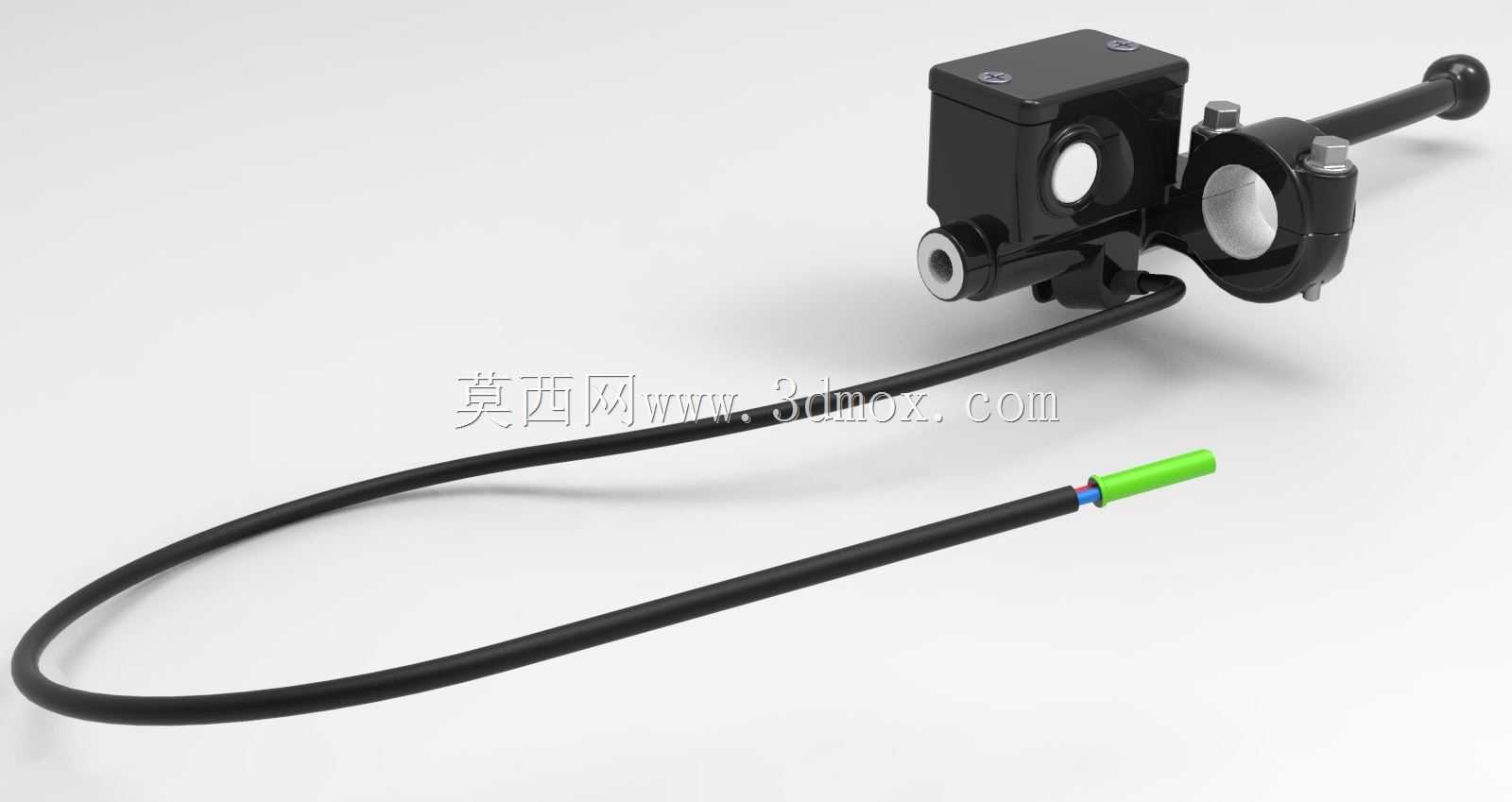

　　安装边界方面，这套上泵的车把固定卡箍适配常规直径22mm的标准摩托车、电动自行车车把管，卡箍采用对锁螺丝紧固结构，安装时无需对车把进行额外加工，松开紧固螺丝即可调整泵体在车把上的旋转角度，适配不同骑乘者的手型与握持习惯，紧固后可承受频繁制动操作产生的冲击力，不会出现松动移位问题。泵体的油腔采用半透明油窗设计，日常维护时可直接观察油腔内制动液的液位高度，无需拆解泵体即可判断是否需要补充制动液，降低日常维保的操作难度。出油口采用标准M10×1.25的液压管接头规格，可适配绝大多数市售的液压制动油管，替换安装时无需对管路进行二次改装，通用性较强。

　　设计过程中需要重点关注活塞腔的加工精度与密封件的压缩量控制，活塞与腔壁的配合间隙控制在0.02-0.04mm区间，间隙过大会导致液压油内泄，制动压力建立不足，间隙过小则会导致活塞卡滞，制动手柄无法正常回位。手柄与泵体的铰接销轴采用不锈钢材质，配合耐磨衬套降低长期使用后的铰接磨损量，避免手柄出现旷量影响制动手感。泵体外部的黑色涂装采用静电喷塑工艺，具备较好的耐候性，能够抵御日常骑行中的雨水、泥沙侵蚀，避免铝合金泵体出现氧化腐蚀问题，延长部件的整体使用寿命。

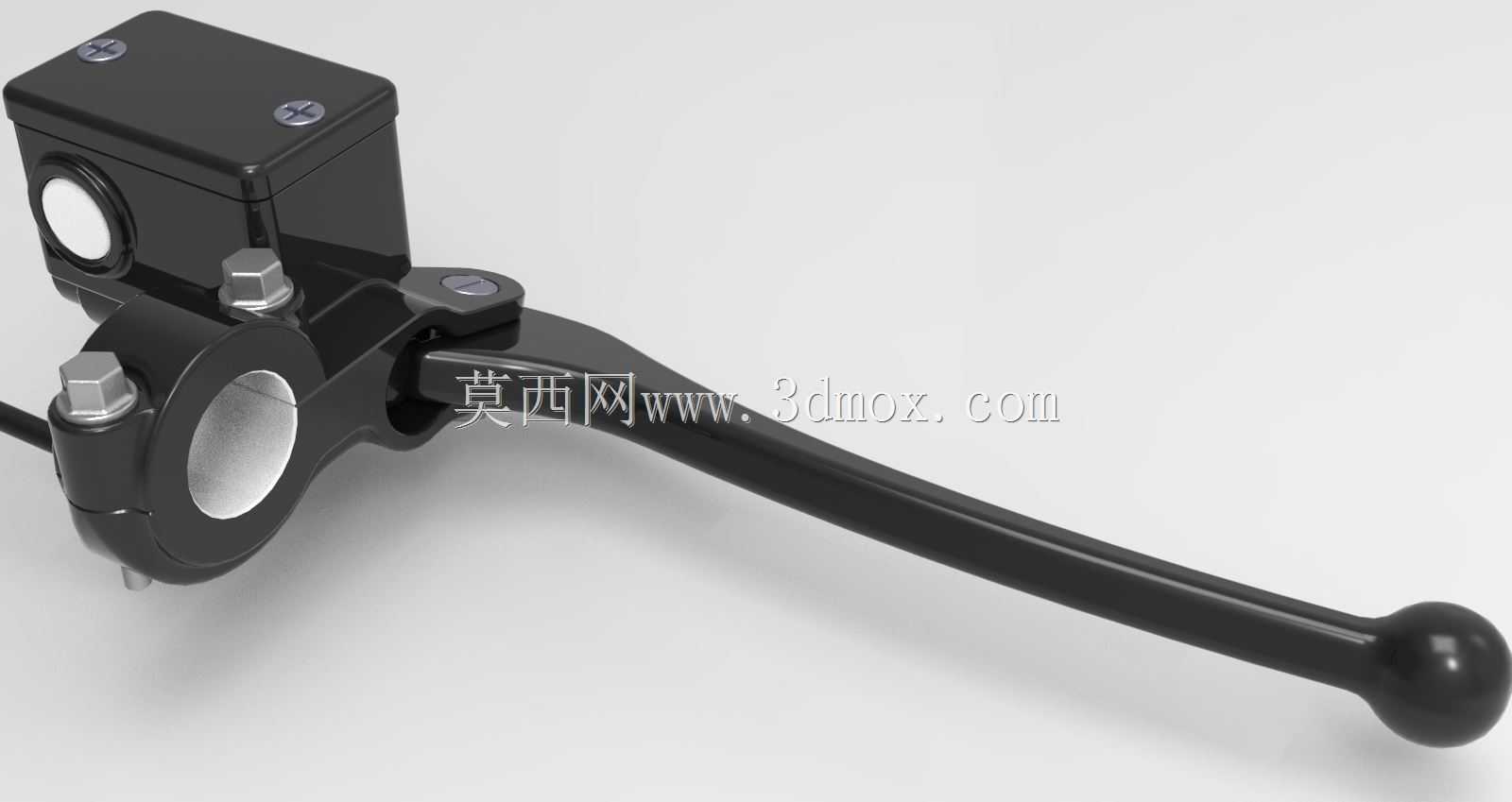

　　实际装车应用中，这套上泵的制动压力输出曲线经过调校，初始捏动阶段的压力上升较为平缓，对应轻度制动的减速需求，适合日常跟车、低速行驶时的制动力控制，捏动行程过半后压力线性上升，可提供足够的制动力满足中高速行驶下的紧急制动需求，不会出现初始阶段制动力过猛导致的前轮抱死问题，兼顾了日常骑行的操控安全性与制动效能。手柄末端的造型做了圆弧过渡处理，摔车时不易产生尖锐凸起造成二次伤害，同时手柄的长度设计预留了护杠、护手的安装空间，加装越野护手等配件时不会出现干涉问题。
